ワイヤー式防鳥システム

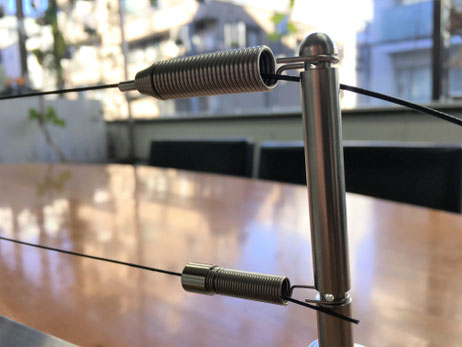

アルティマ(Uグリップ)防鳥ワイヤー (PAT)
ワンタッチでワイヤー固定！ 長さ調節も自由自在！ 世界で一番ワイヤー取り付けが簡単な防鳥(鳩よけ)ワイヤー
|
【必ずご確認ください】支柱UBS-T0、UBS-T0 B、UBS-T0 D (ビス止め可能箇所)の取付に関して
|
支柱UBS-T0、T0 B、T0 D取付は、必ず構造物先端から30～40mm程度内側に施工してください。
支柱UBS-T00 (壁付け用台座のみ)取付は、構造物上から100mm程度の高さに施工する事を推奨します。
また、取付下地によってビス種類が異なりますので、発送の際、ビスは同梱しておりません。
取付下地に合わせたビスを選択する必要がございます。
これらは一般的にハードルが高いので、専門業者もしくは工務店での取付を推奨致します。
施工手順書および取付ビスの推奨については、下記ページをご参考いただければと思います。
|
部材組み合わせ
|

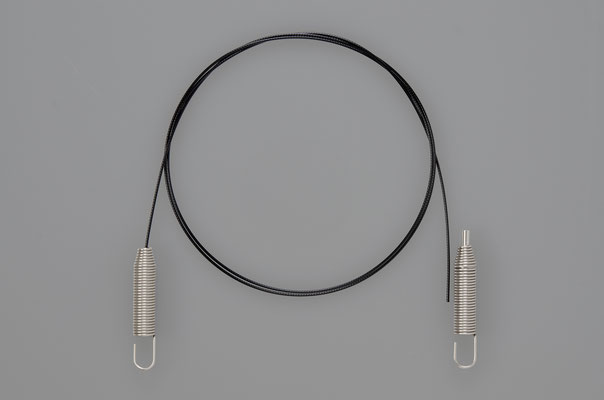

本体 (Uグリップ防鳥ワイヤー＋バネ) ＋ 設置箇所に合わせた支柱
アルティマ(Uグリップ)防鳥ワイヤーの組み合わせは、本体(Uグリップ防鳥ワイヤー＋バネ)と設置箇所に合わせた支柱を選択するだけです。
|

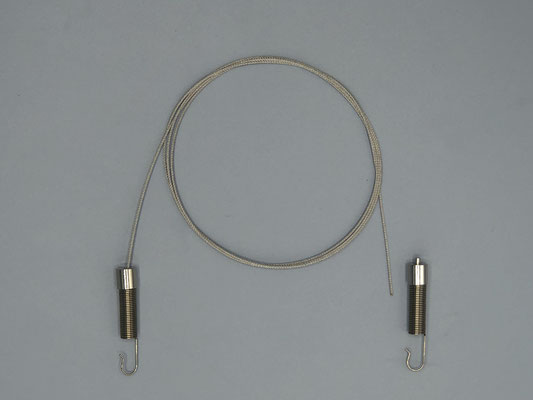

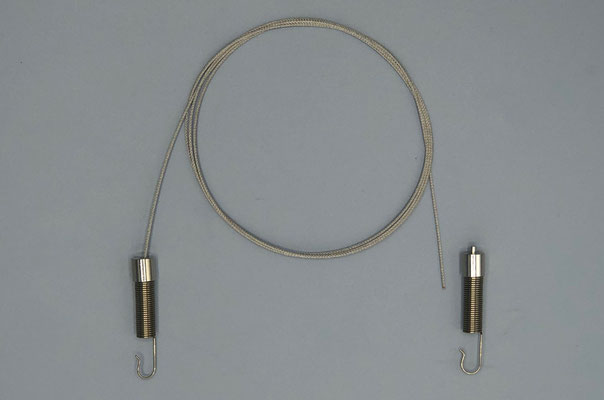

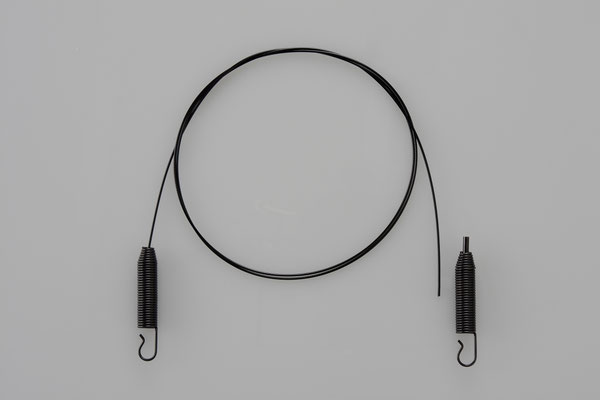

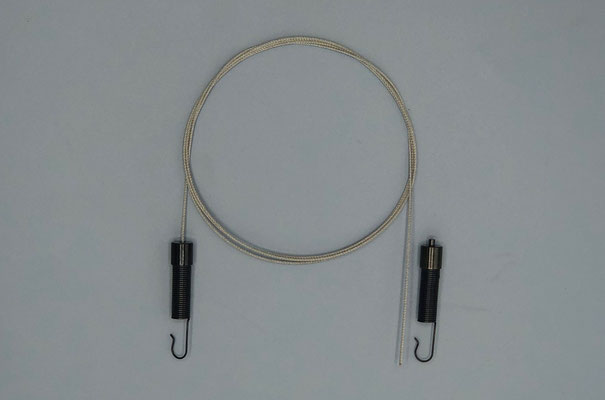

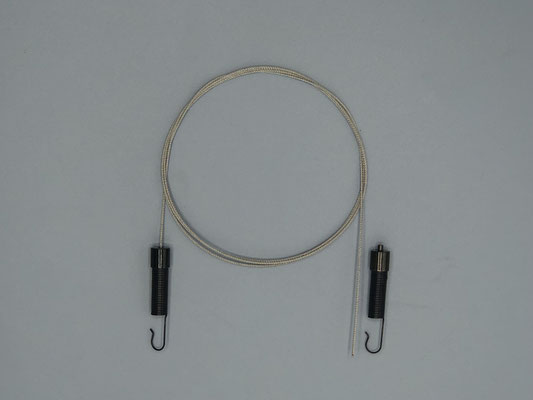

➀ 本体：Uグリップ防鳥ワイヤーセット (Uグリップ防鳥ワイヤー+バネ)：4種類から選択
|
本体UBWシリーズ
(ワイヤー線径φ1.2)

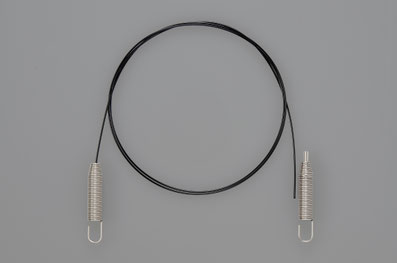

本体UBW-Bシリーズ
(ワイヤー線径φ1.2)

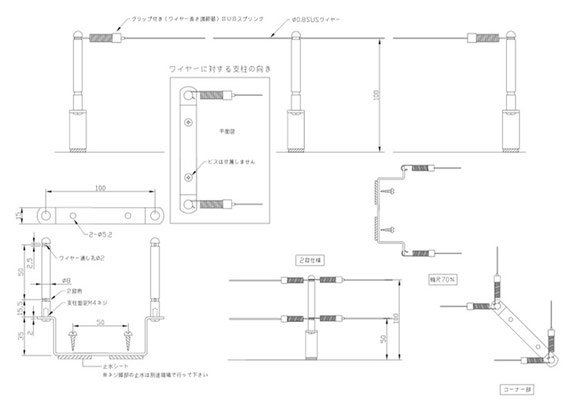

本体UBWMシリーズ
(ワイヤー線径φ0.8)
本体UBWM-Bシリーズ
(ワイヤー線径φ0.8)
|
② 設置箇所に合わせた支柱：6種類から選択 (ワイヤー1段仕様、2段仕様)
|

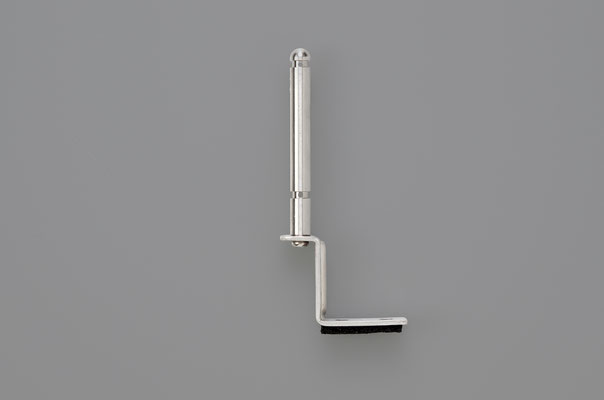

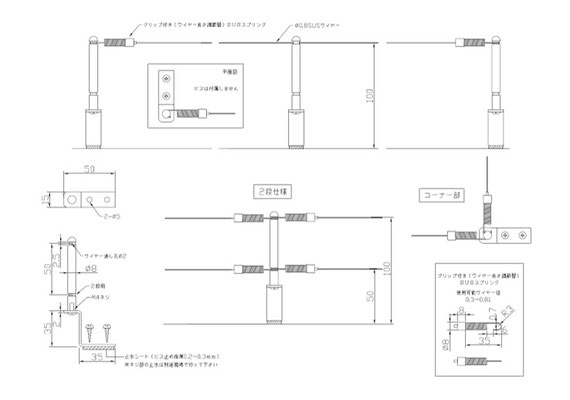

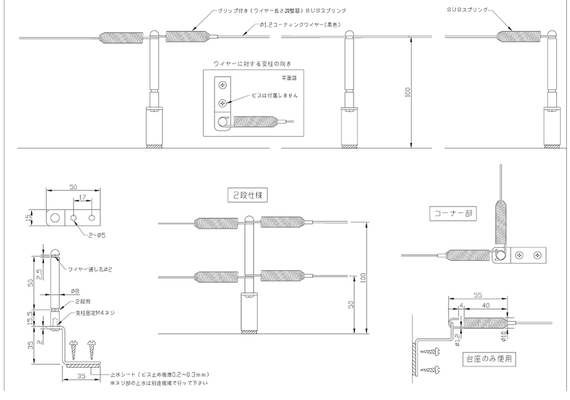

支柱UBS-T0
(ビス止め可能箇所)

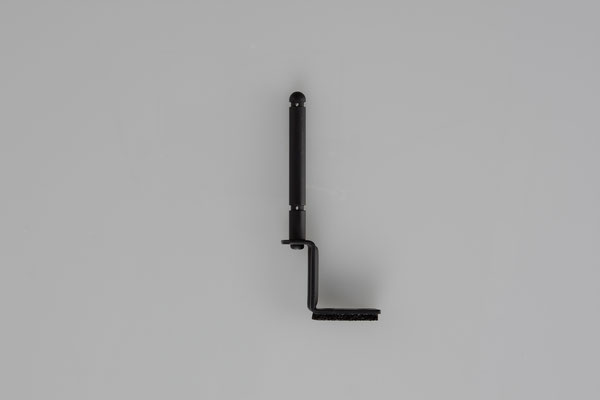

支柱UBS-T0 B
(ビス止め可能箇所)

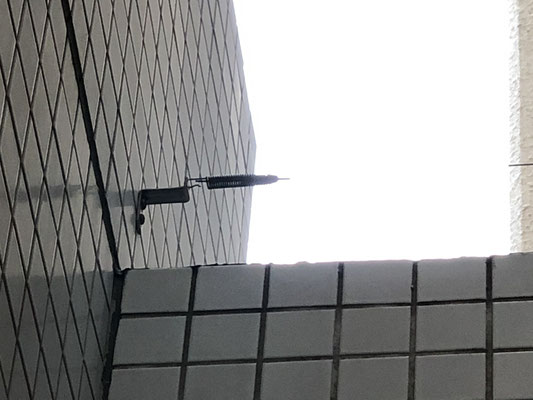

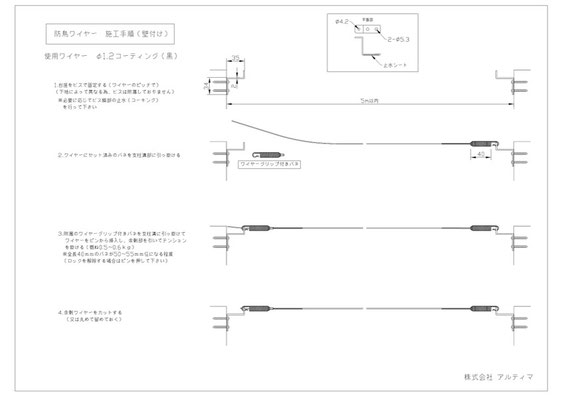

支柱UBS-T00
(ビス止め可能箇所)_
壁付け用台座のみ

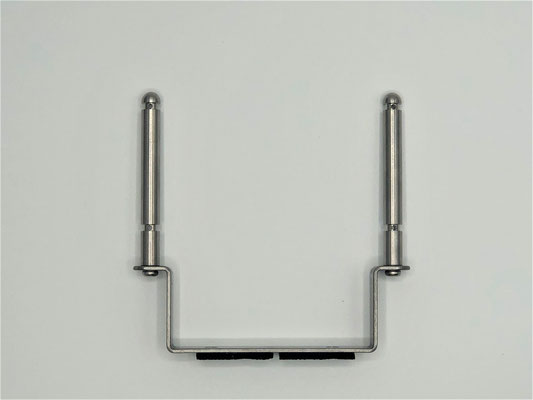

支柱UBS-T0 D
(ビス止め可能箇所)_
2列設置用

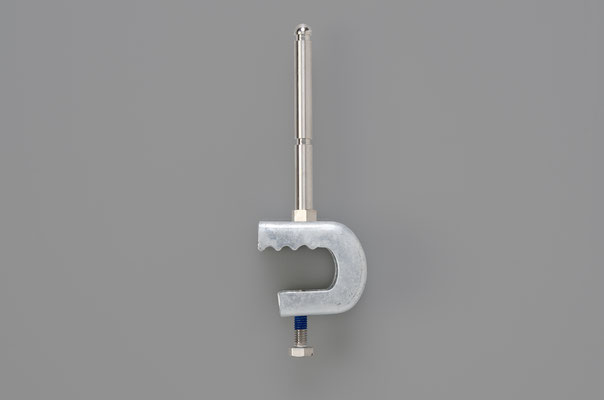

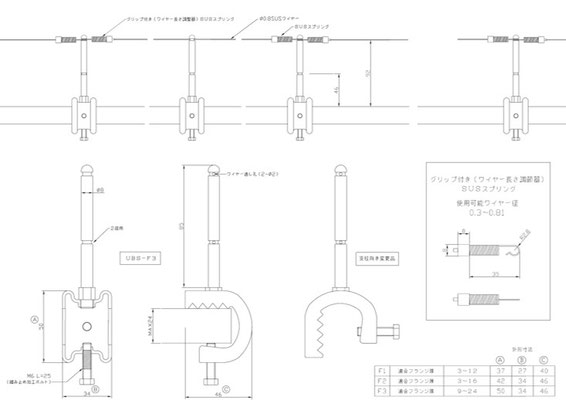

支柱 UBS-FNシリーズ
(一般形鋼用フランジ部専用支柱)

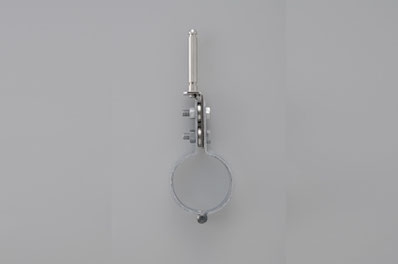

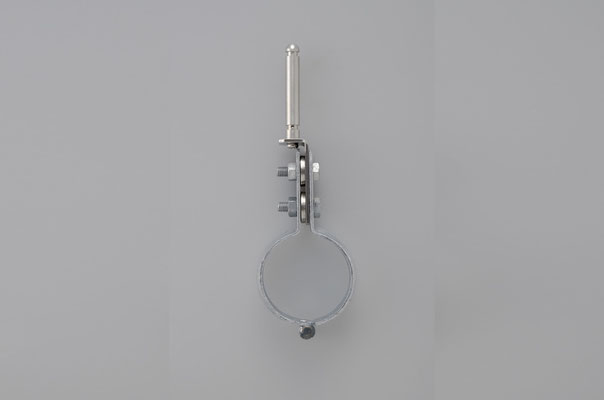

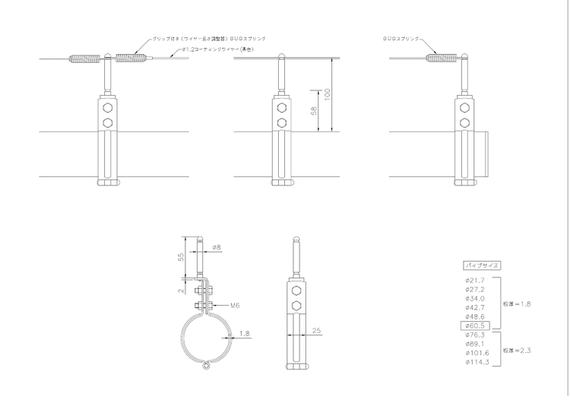

支柱 UBS-Pシリーズ
(丸形パイプ専用支柱)
|

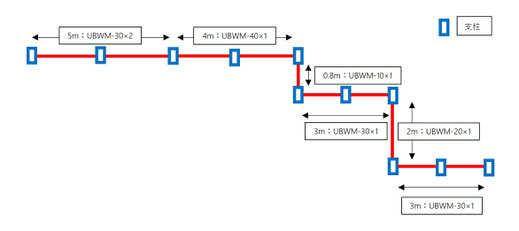

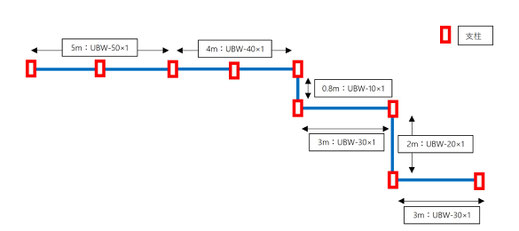

納まりパターン例
|
※ ワイヤー1段、支柱1列仕様としております。
※ 支柱の数量はUBS-FN、UBS-P等でも同様になります。
|
防鳥ワイヤーセット UBW・UBW-Bシリーズ (ワイヤー線径φ1.2) |
|
| 製 品 | 数 量 |
| 防鳥ワイヤーセット UBW-10 (UBW-10B) | 1組 |
| 防鳥ワイヤーセット UBW-20 (UBW-20B) | 1組 |
| 防鳥ワイヤーセット UBW-30 (UBW-30B) | 2組 |
| 防鳥ワイヤーセット UBW-40 (UBW-40B) | 1組 |
| 防鳥ワイヤーセット UBW-50 (UBW-50B) | 1組 |
| ワイヤー1列配置用支柱 UBS-T01 (UBS-T01B) | 9本 |
|
防鳥ワイヤーセット UBWM・UBWM-Bシリーズ (ワイヤー線径φ0.8) |
|
| 製 品 | 数 量 |
| 防鳥ワイヤーセット UBWM-10 (UBWM-10B) | 1組 |
| 防鳥ワイヤーセット UBWM-20 (UBWM-20B) | 1組 |
| 防鳥ワイヤーセット UBWM-30 (UBWM-30B) | 4組 |
| 防鳥ワイヤーセット UBWM-40 (UBWM-40B) | 1組 |
| ワイヤー1列配置用支柱 UBS-T01 (UBS-T01B) | 11本 |
|

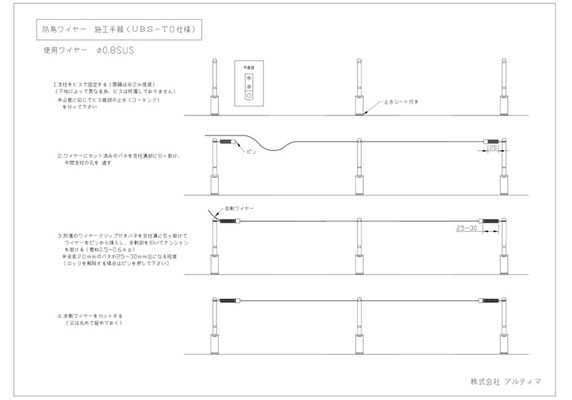

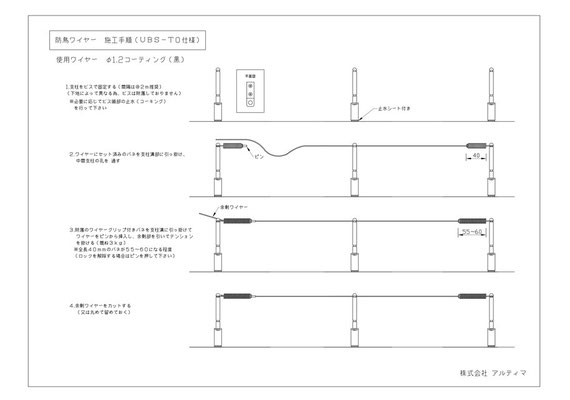

本体 Uグリップ防鳥ワイヤーセット ＋ 一般用(ビス止め可能箇所) UBS-T0
|
主に下地が金属バネ部やコンクリート部など、ビス止めが可能な箇所に設置して下さい
|

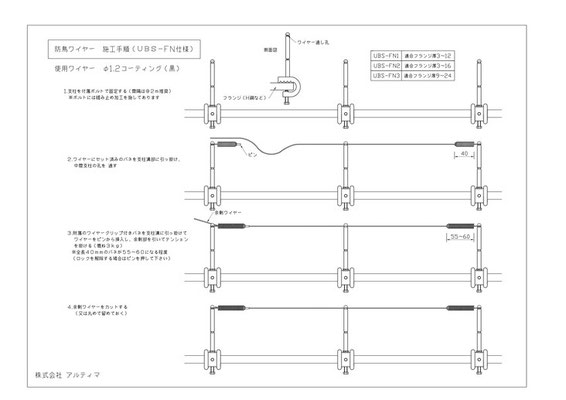

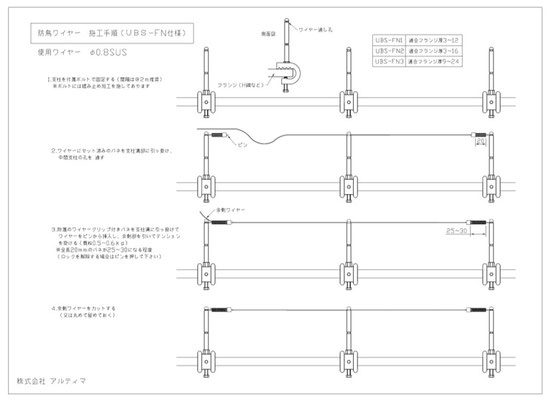

本体 Uグリップ防鳥ワイヤーセット ＋ 一般形鋼用フランジ部専用 UBS-FNシリーズ
|

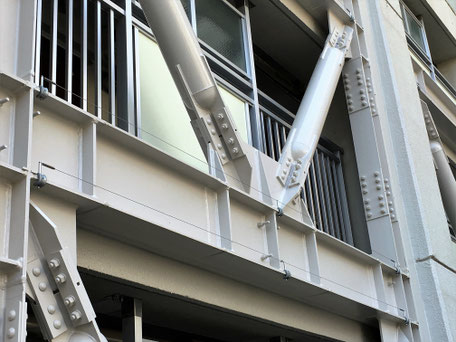

主に設置箇所がH型鋼部などの場合にご選択ください
|

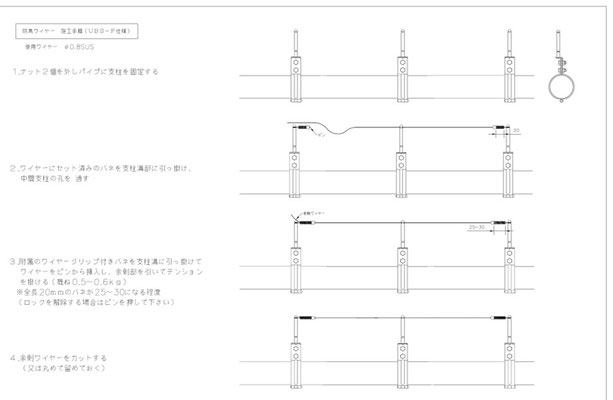

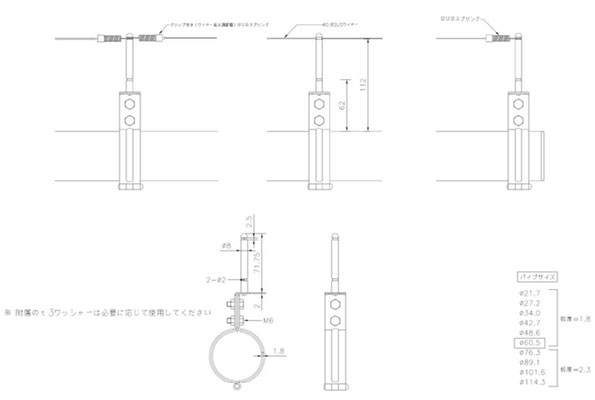

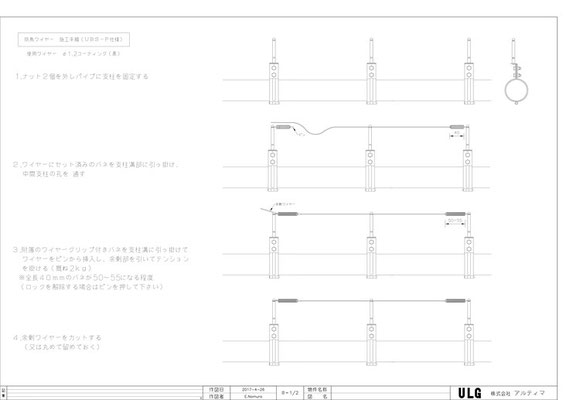

本体 Uグリップ防鳥ワイヤーセット ＋ 丸形パイプ専用 UBS-Pシリーズ
|
主に設置箇所が丸形パイプなどの場合にご選択ください
|
設置手順
|
設置手順はUBWシリーズと同様、バネ部をフック支柱に引っ掛けるだけ、ワイヤーをループにし、カシメる必要がありません。
