アルティマ振れ止めワイヤーシステム

振れ止め専用ワイヤー アルティマ ターンバックルは、2022年2月18日より、アルティマ振れ止めワイヤーシステムに統合致します。


アルティマ製ワイヤーグリップは設備工事の振れ止めとして幅広く使用されております





当社製品に使用されているワイヤーグリップは設立以来、業界要求に合わせ、そのニーズに適したグリップを提供してきました。

建築金物業界だけではなく、ワイヤーに優しく、グリップ力が強い特徴が産業機器におけるワイヤー検査治具、建設設備業界など幅広く使用されております。



特に某電設資材会社へは、照明・空調器具を取り付ける設備に使用するワイヤー振れ止め等の調整固定金具として、1990年から100万個以上の出荷実績がございます。

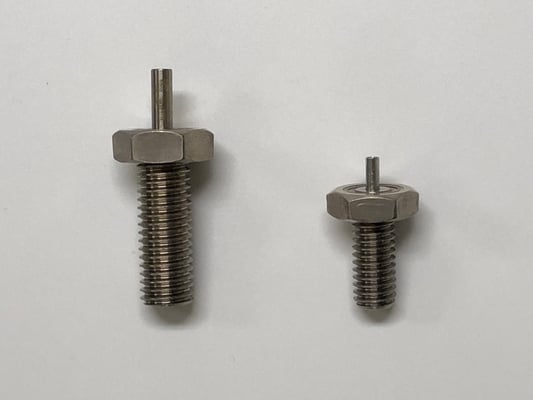

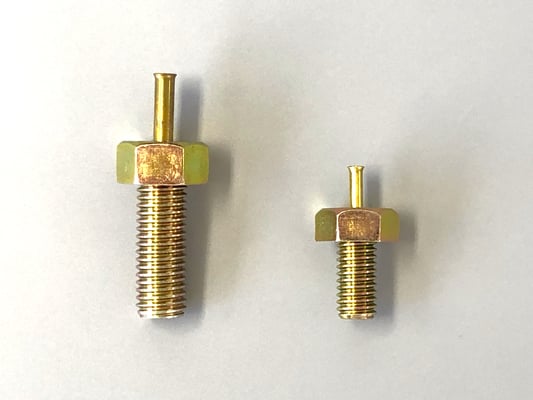

※製品仕様変更に伴い、納品製品は廃盤






 とにかく施工が簡単! 作業効率化を実現!

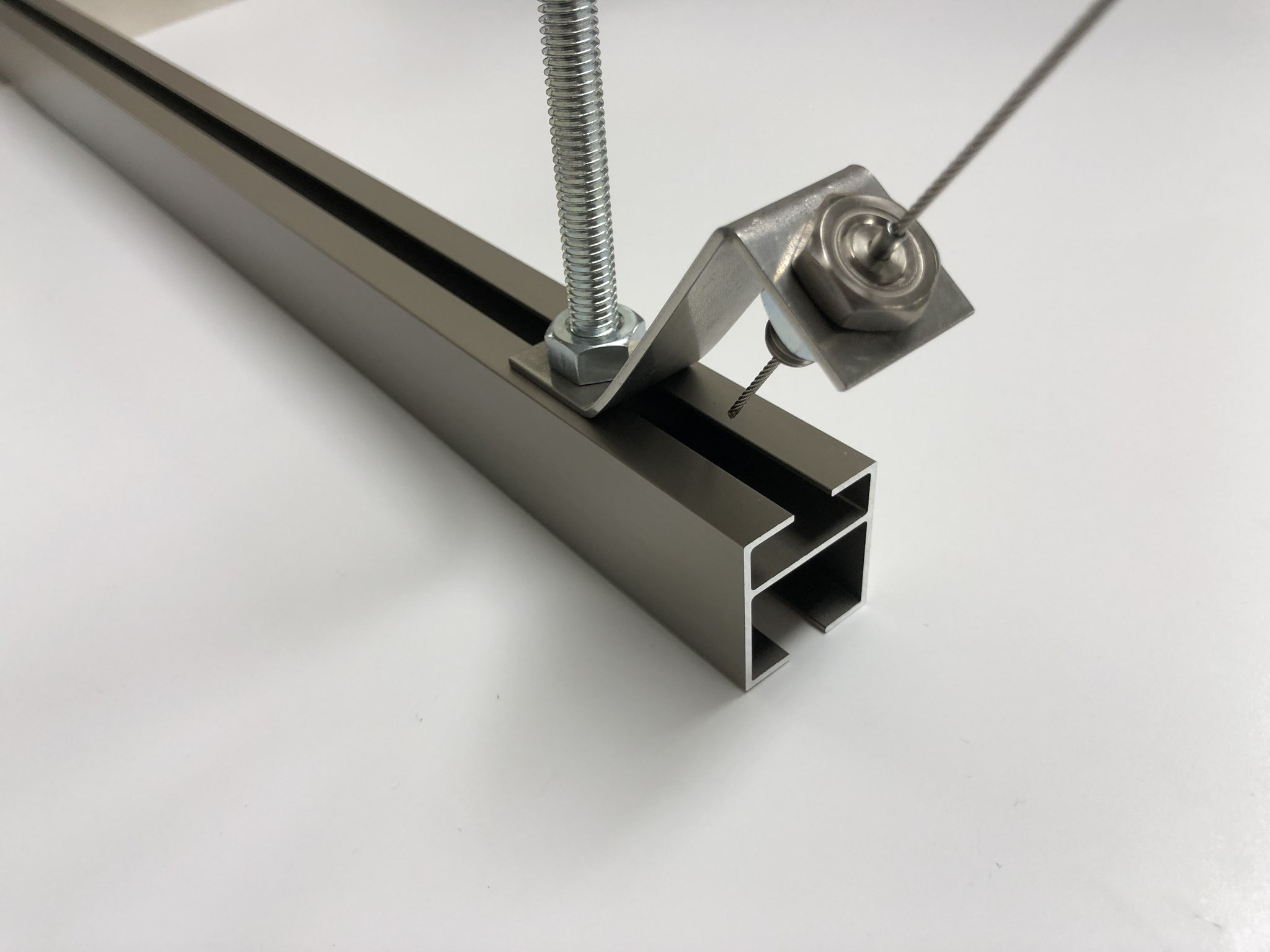

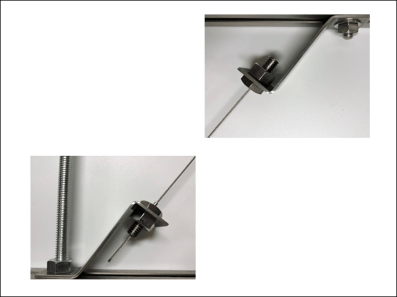

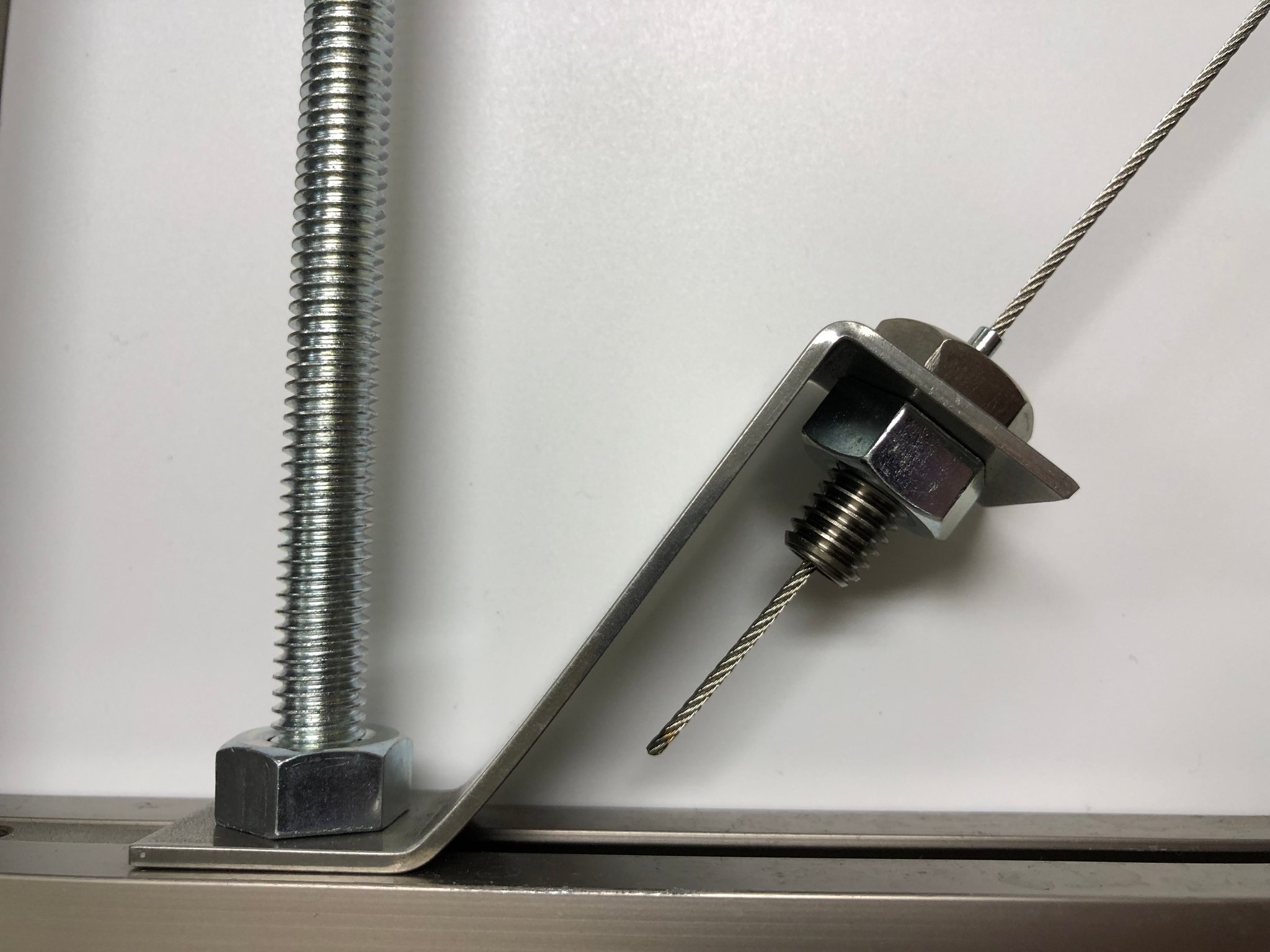

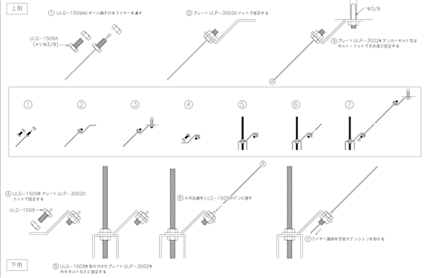

吊り金具、サポート材に取付金具を設置し、グリップにワイヤーを差し込むだけの簡単施工です。

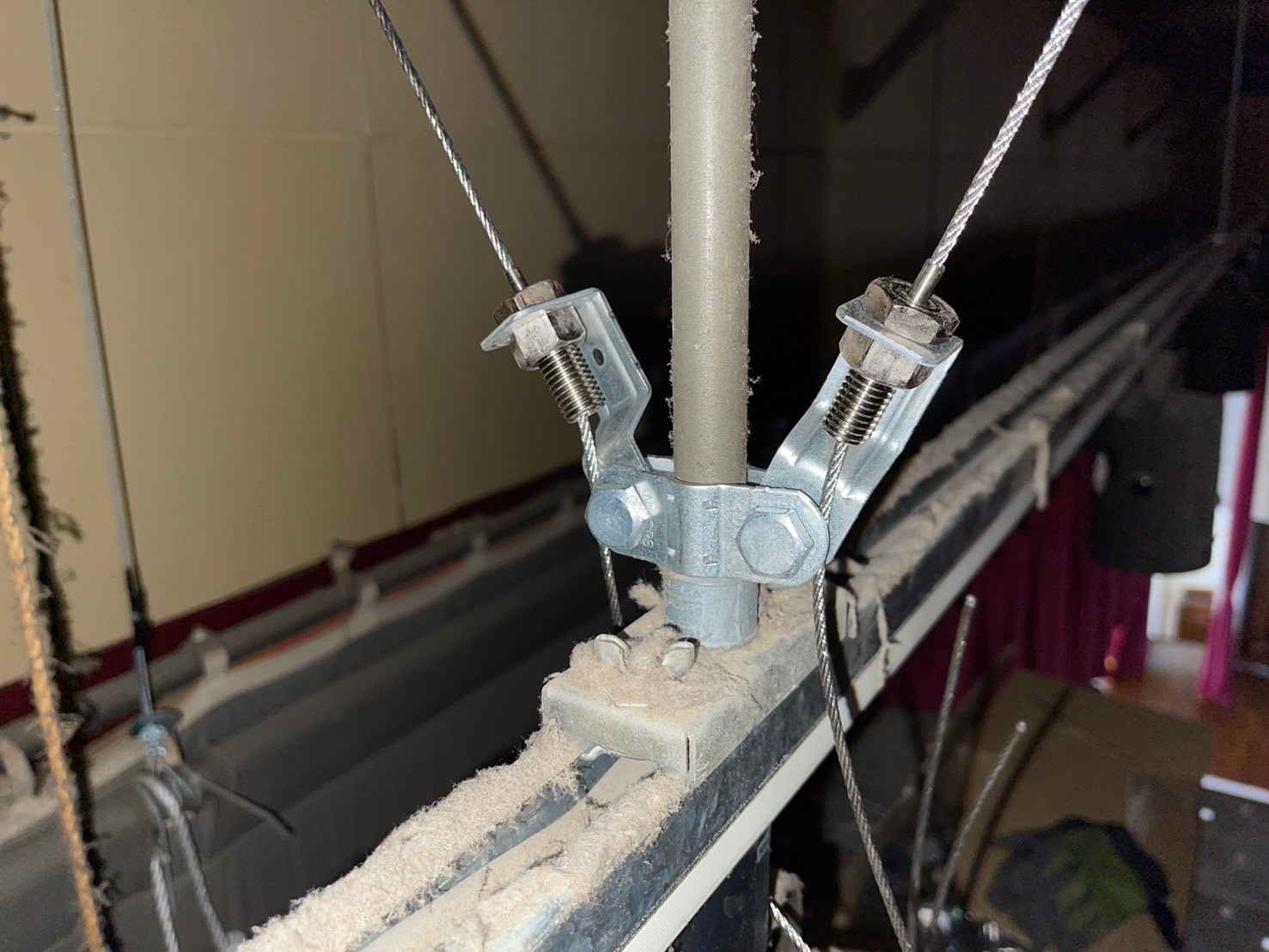

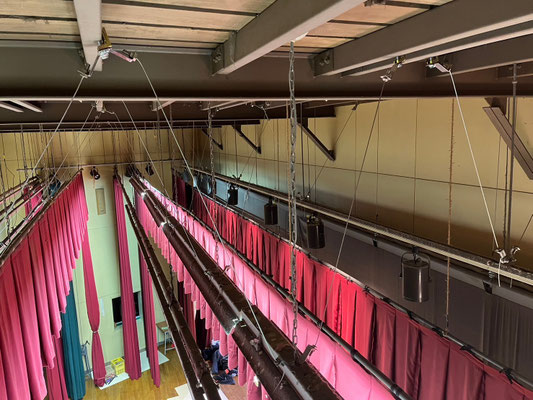

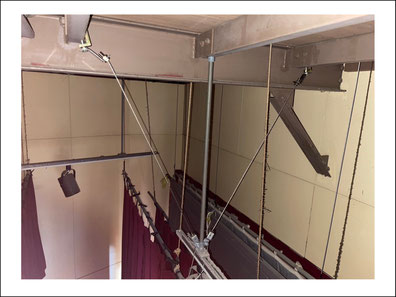

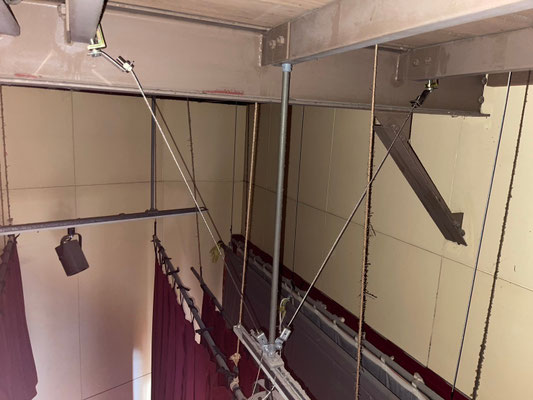

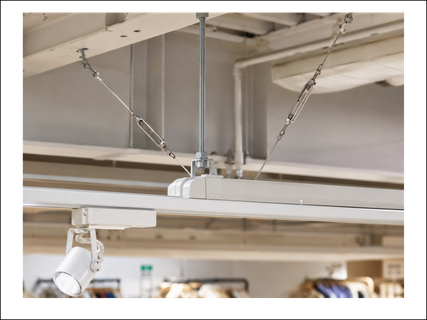

 アルティマ振れ止めワイヤーシステムの主な使用用途

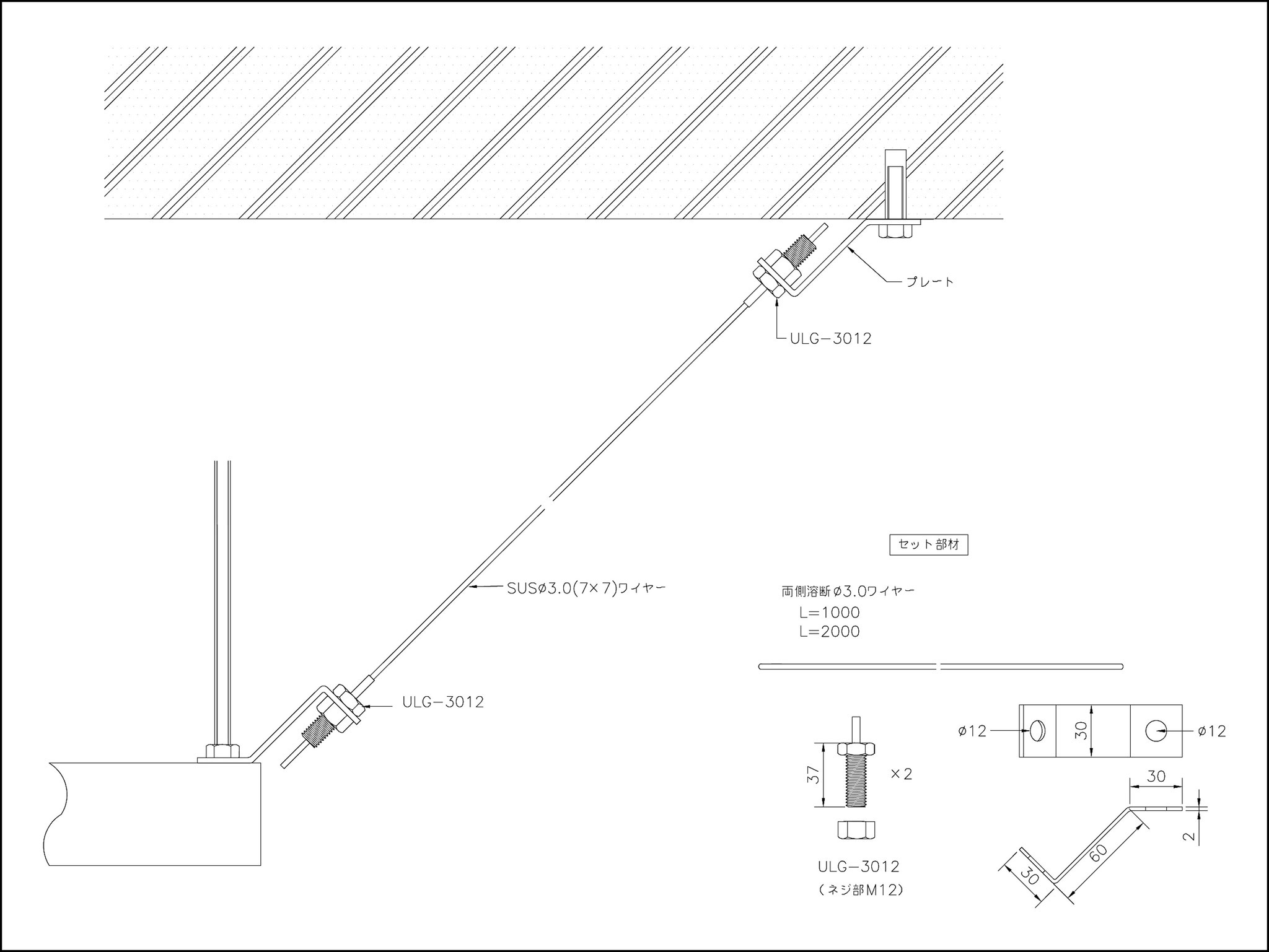

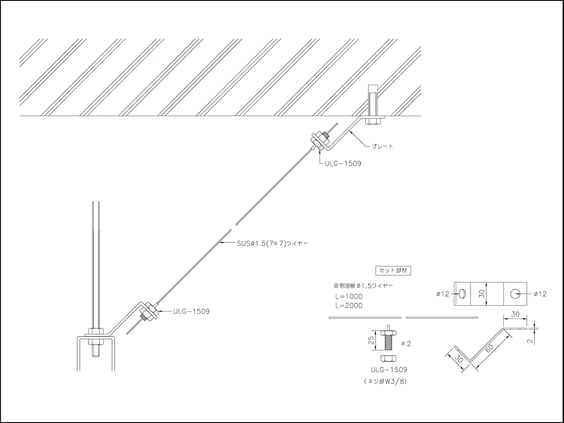

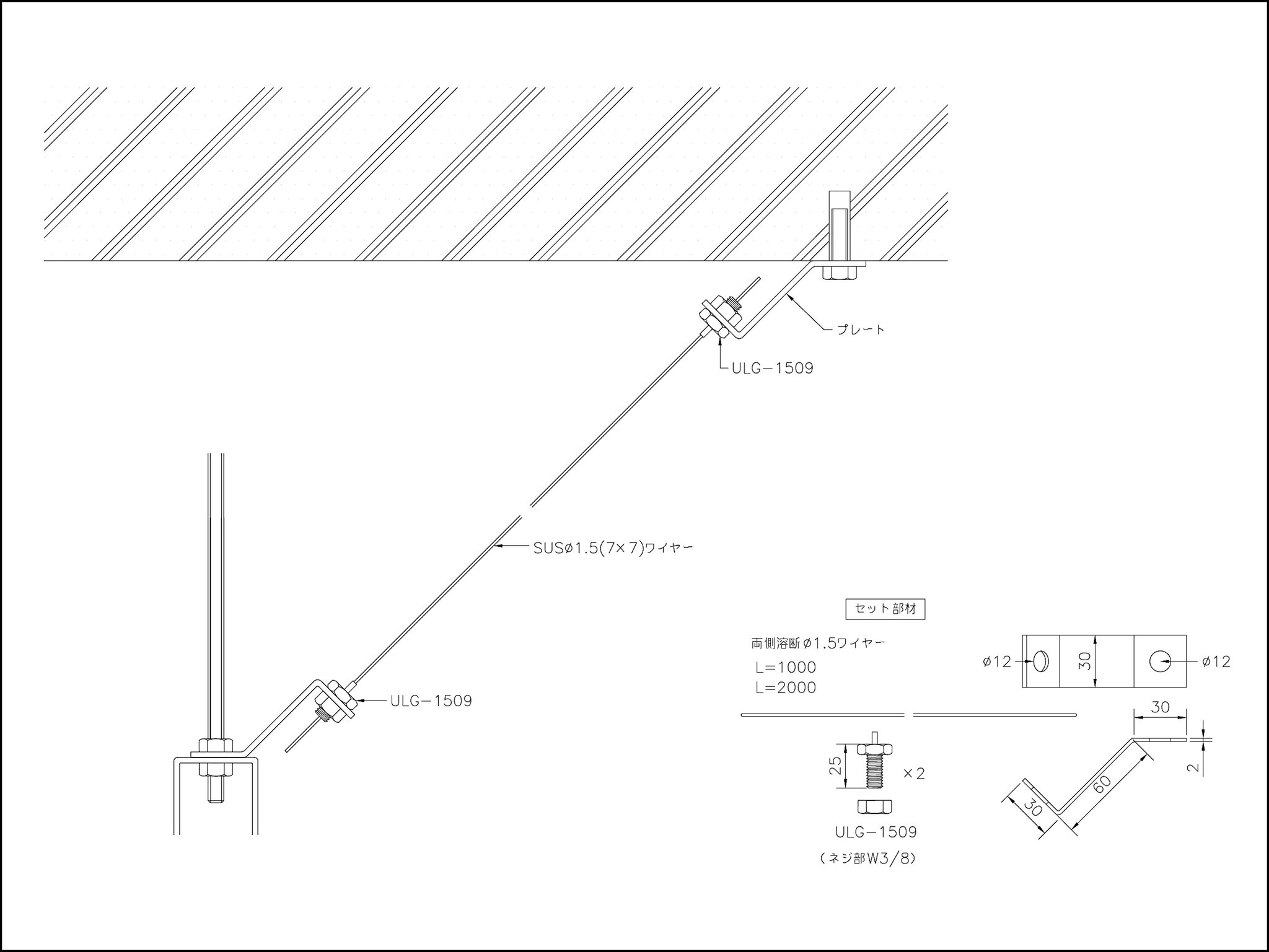

グリップ (ワイヤー止め金具)+ワイヤー (端部各種)を使用して各種設備の振れ止めが可能な商材になります。






 出荷実績100万個以上のアルティマ製グリップは一般ワイヤー止め金具と何が違うのか?



設備の振れ止めとしてワイヤーグリップを使用する場合、一般的なベアリング型グリップは荷重が不十分です。



対して、アルティマ製グリップは強度なグリップにより、より線径の細いワイヤーで、重量物を安全に吊る事が出来ます。



その実績として、某電設資材会社へは、照明・空調器具を取り付ける設備に使用するワイヤー振れ止め等の調整固定金具として、1990年から100万個以上の出荷実績がございます。



さらにグリップの特長として、グリップ先端のピンを操作する事でワイヤーの長さ調整が簡単に出来ます。








 なぜ、設計者はアルティマ ターンバックルを選ぶのか?



従来ターンバックルと、アルティマ ターンバックルは何処が異なるのか。設置作業が大幅に削減されるポイントなどを是非、ご確認下さい。







 製品特徴:アルティマ振れ止めワイヤーシステム



ワイヤーの「長さ調整」や「位置固定」に用いるグリップは、機構上、面固定か点固定かに大別されます。

面固定はシュー型グリップと呼称される構造で、当社の独自開発によるもので当社製品の機構に使用しています。



一方、点固定は既製のベアリングを組み込んだベアリング型グリップで、すでに複数の会社で製品化がされています。
双方の固定法には各々に長所短所があり、ワイヤーグリップ市場は用途や特長に合わせて面固定か点固定かの使い分けがされてきました。

当社製品に使用されているワイヤーグリップは設立以来、業界要求に合わせ、そのニーズに適したグリップを提案してきました。

各々のグリップの把持力と耐衝撃性は高い評価を得て、産業機器におけるワイヤーの検査具、建築設備業界、家具転倒防止金具など幅広い分野で採用され続けています。


ワイヤー線径 φ1.5、φ3.0 SUSワイヤー
許容荷重



55kg 以内~170kg 以内

※ワイヤーの線径により、許容荷重値は異なります

※許容荷重値は、最大静荷重値の約1/3の安全率でみています



主な用途例 設備の固定、振れ止めなど
主な納入先 各電設資材企業、各照明設備企業  その他多数
 ご注意
  • ワイヤー切断には、素線のほつれが起きないようにワイヤーカッターをご使用ください。
  • グリップはロック力が強いため、荷重を加えたあとのロック解除に力が要る場合がありますが、強く解除させても再度のロック機能に支障はありません。
  • グリップは機構が中に入っているために、通常のボルト類よりトルク値は小さくなります。無理な締め込みはしないでください。
  • ワイヤーの切り口がほどけているとグリップに入り難くなります。ワイヤーはきれいにカットして捻るようにいれるとスムーズに入ります。
  • グリップから出た余分なワイヤーは、40~50mm残してカットしてください。また余分なワイヤーが無理に押し曲げられるとロック機能に影響がでる場合がありますのでご注意ください。
  • 弊社仕様のワイヤー以外は使用しないで下さい。また、安全のために傷んだり曲がったりしたワイヤーは使用しないでください。
  • 切断、落下の恐れがあるので、エッジ部にワイヤーが直接接触しないようにしてください。
  • 振れ止め金具の取付位置は、支持部材付近にしっかり固定してください。
  • 本製品に塗料や油などを塗らないでください。

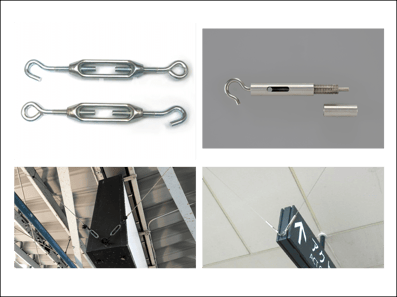

 製品特徴:アルティマ ターンバックル




ワイヤー線径

φ3.0 SUSワイヤー

許容荷重値



65kg以内~100kg以内

※許容荷重値は、最大静荷重値の約1/3の安全率でみています。



主な用途例

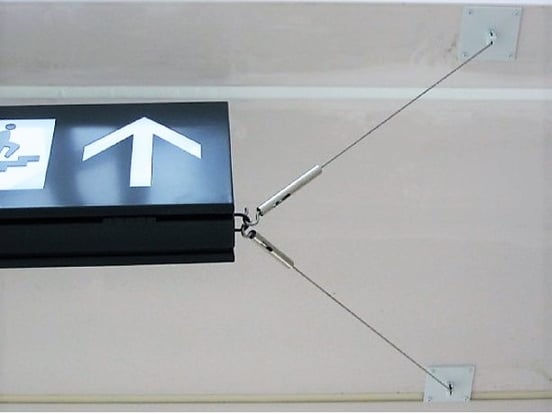

公共施設等のサインの振れ止め、パーゴラへの応用 (集合住宅ファザード、商業ビル ファザード等)

主な納入先

豊洲商業施設、豊洲集合住宅、夢の島熱帯植物園、駅構内、公共施設、商業施設、パーゴラ その他多数

 特徴
  • 簡単に美しくワイヤーが張れます。
  • ターンバックル部分と接続ワイヤーグリップが一体化したことで、スリムで空間にすっきりとした印象を与えます。
  • ワンタッチロック機能採用でワイヤーの着脱がピンの操作で行え、設置作業が大幅に軽減されます。
  • ターンバックルの高い強度を活かし、パーゴラへも活用できます。
  • 強度ある水平張りで植物の荷重に耐える適度なテンションを保持します。
 取付時の注意事項
  • 物を吊るなどの用途には適しません。
  • 安全荷重はあくまでもターンバックル側の強度です。施工の際は、吊り金具・サポート材などの強度も考慮してください
  • レベルの調整は荷重がかからない状態で行ってください。
  • 振動がある場所でのご使用はお避けください。
  • 本体およびワイヤーなどに塗料や油等は塗らないでください。
  • ワイヤーの切り口がほどけているとグリップ部に入り難くなります。
 ご注意
  • アルティマ ターンバックル専用以外のワイヤーは使用しないでください。
  • ワイヤーの標準寸法はL=2000mm・L=3000mmです。その他の寸法はご相談ください。
  • ワイヤーは相手に合わせ、端部形状をお選びください。EB(ターンバックル側のワイヤー端部形は、すべて溶断処理となります。相手側は、溶断・端子・ループ・フックよりお選びください。)例えば、相手側もターンバックルの場合は、両端共に溶断、相手が端末金具の場合は端子、相手が柱や梁などの場合はループとなります。



 グリップ強度



最大静荷重値と許容苛重 ※最大静荷重値は東京都産業技術研究所 及び当社社内テストによる

ワイヤー径 最大静荷重値 許容荷重
φ1.5 1670N~1880N (170kg~192kg) 540N (55kg以内)
φ3.0 5390N (500kg) 1670N (170kg以内)

※ 最大静荷重値とは、静止状態でグリップにステンレスワイヤー(7×7)を使用し、ワイヤーが破断するまで引っ張ったときの最大値(破断した時の値)です。
※ 許容荷重は最大静荷重値の約1/3の安全率でみていますが、使用条件によって安全率の考慮が必要です。
※ 最大静荷重値は使用するワイヤーの種類で異なります。ご不明な点は当社までお問合せください。

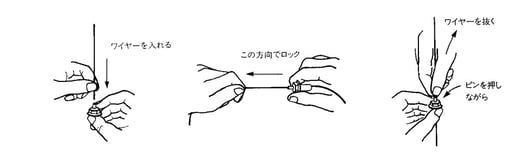

 グリップ基本操作
