壁面緑化専用補助支持材 アルミ製緑化レール
標準型緑化レール (側面用ゴム製保護シート付)
設置バリエーションとワイヤーピッチも自由なデザイン設計が可能

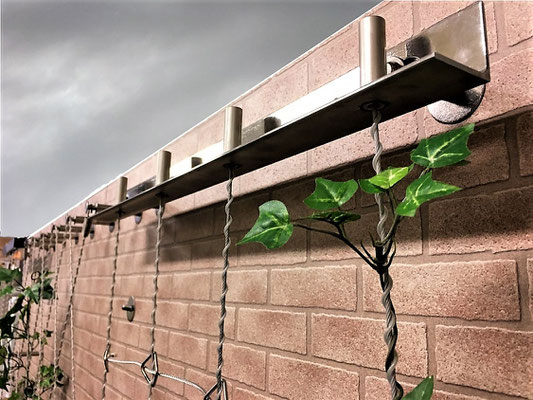

基本的にワイヤーでの壁面緑化の納まりは、Lアングルやアイボルト支柱がほとんどです。
弊社は従来のLアングル施工の他に緑化レールによる施工もラインアップしております。
緑化レール施工は、従来仕様のステンレス製Lアングルの施工性、コスト、質感、全てを見直した緑化に最適な支持材です。
低コストでレールの連結(縦×横)が容易で、小規模から大規模まで設置のバリエーションと共に自由なデザインに対応します。
|
壁面緑化専用補助支持材 アルミ製緑化レールの特徴
|
➀ 設置コストを大幅ダウン
- アルミ製緑化レールはステンレス製Lアングルに比べm単価が下がり、材料費の㎡単価を軽減。
- アルミ製緑化レールは軽量で、運搬・搬入・設置などの負担と諸経費を軽減。
- 通常ステンレス製Lアングルと比較し、孔明などの事前加工を省きコストを軽減。
- レールの連結が容易で低コストを維持し、小規模から大規模の緑化デザインに対応。
② 現地施工の負担をダウン
- 軽量で作業者一人でも取付が可能※2。 ※2 下地M10アンカーボルトは建築工事。
- ステンレス製Lアングルの重量と比較し、1/3に軽量化。壁面への負担と取扱負担を軽減
- 現場カットが可能。急な寸法変更にも柔軟に対応。 ※アルミ用のカッターをご用意下さい
③ 質感・景観をアップ
- 他の補助支持材のステンレスの質感と統一し、ステンレスカラーを採用。
- 高級感のある材質と質感は、屋内外でも安心採用。
- 屋外使用に対応した、厚みのあるアルマイト仕上。
- 緑化レール内に取付金具類、潅水設備、電気配線などが収まり景観性を向上。
|
アルミ製緑化レール施工がステンレス製Lアングル施工よりも優れている4つのポイント
|

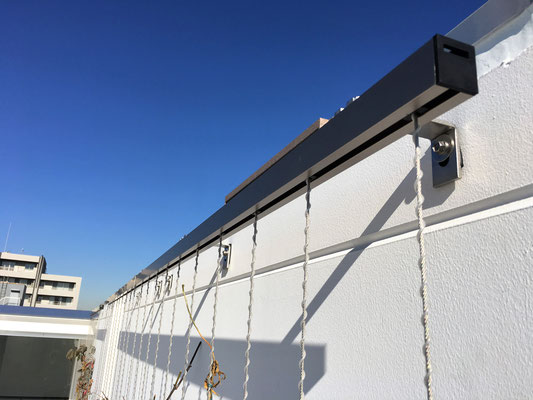

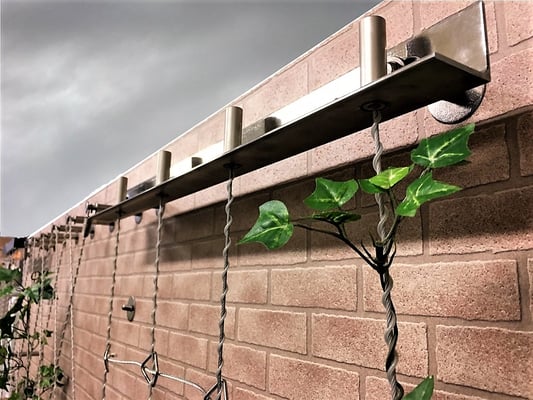

左：アルミ製緑化レールでの施工 右：Lアングルでの施工
※下地M10アンカーボルトは建築工事 ※アルミ用のカッターをご用意ください
|
- トータルコストダウン(部材＋施工費)を期待出来ます
- 施工性が良く、柔軟な対応が出来ます
- スッキリとした景観演出が出来ます
|
【比較】概算設計価格_アルミ製緑化レール vs Lアングル65×65×6 (ステンレス)
|
|
アルミ製緑化レール
|
|
|
概算設計価格 (W2,000×H3,000 ワイヤーピッチ@200) |
117,000円 (税抜_梱包送料別) |
| 御見積構成 | M10アンカーボルト別 |
|
製品総重量 |
約4.4kg |
|
アンカーボルト数 |
8本 |
|
Lアングル65×65×6 (SUS)
|
|
|
概算設計価格 (W2,000×H3,000 ワイヤーピッチ@200) |
276,000円 (税抜_梱包送料別) |
| 御見積構成 | M10アンカーボルト別 |
|
製品総重量 |
約25.1kg |
|
アンカーボルト数 |
8本 |
アルミ製緑化レールとLアングル65×65×6 (SUS)を比較すると、
- 概算設計価格は、約1/2となりますので、材料費を削減出来ます
- 製品重量は、約1/5となりますので、懸念事項となっております躯体への荷重負荷を軽減、軽量なので施工が簡易、人工手間削減に繋がります
- 参考歩掛は、1～2人工程度となります
|
アルミ製緑化レールの活用バリエーション
|
アルミ製緑化レールに専用の被膜φ6 スパイラルワイヤーセットを自由に設置できます。
高×横の寸法、ワイヤーピッチも自由なデザイン設計が可能です。
※全てストライプ仕様で表示しています。その他、ワイヤー張りパターンは「張りパターン例」をご参照下さい。
※縦と横のワイヤーピッチは任意。
※高さがある場合は中間の連結が必要です。
|

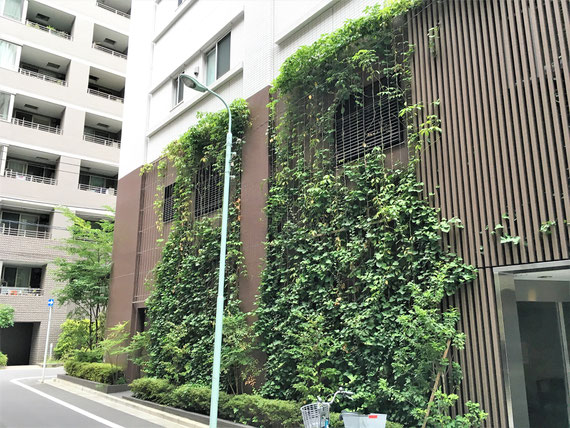

壁面緑化
|
|||||
|
通常の壁面緑化。 規模は自由にご計画頂けます。 |
|
天井吊り緑化
|
|||||
|
開口部などの遮光として緑陰を楽しめます。 建物から持出し設置が可能です。 |
|
吊り緑化
|
|||||
|
レールをフレームに組み、固定することも可能です。 |
|
立体・自走式駐車場緑化
|
|||||
|
景観向上と緑陰で場内の温度の上昇を緩和します。 |
|
自立型フレーム (屋外)
|
|||||
|
レールをフレームに組み、自立させ、緑地のアクセントにご計画頂けます。 |
|
自立型フレーム (屋内)
|
|||||
|
レールをフレームに組み、自立させ、室内のパーテーションとしてご計画頂けます。 |
|
パーゴラ (天井部)
|
|||||
|
藤棚などの上部張りにも適しています。(フレーム別途) |
|
パーゴラ (天井部×側面部)
|
|||||
|
上部から側面を覆う緑化にも適しています。(フレーム別途) |
