ワイヤー式防鳥システム

アルティマ(Uグリップ)防鳥ワイヤー (PAT)

ワンタッチでワイヤー固定! 長さ調節も自由自在! 世界で一番ワイヤー取り付けが簡単な防鳥(鳩よけ)ワイヤー



【必ずご確認ください】支柱 UBS-T0、UBS-T0 B、UBS-T0 D (ビス止め可能箇所)の取付に関して

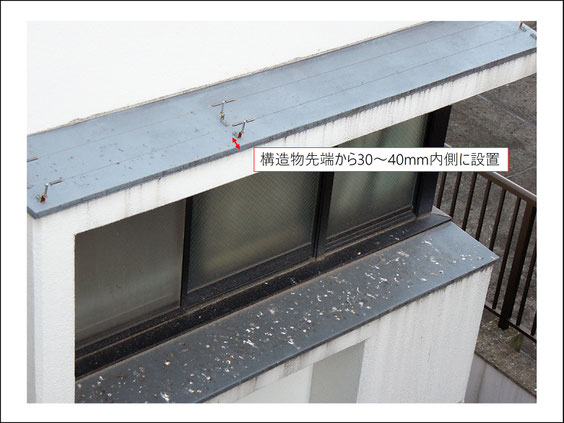

 支柱UBS-T0、T0 B、T0 D取付は、必ず構造物先端から30~40mm程度内側に施工してください。



 また、取付下地によってビス種類が異なりますので、発送の際、ビスは同梱しておりません。

 取付下地に合わせたビスを選択する必要がございます。

 これらは一般的にハードルが高いので、専門業者もしくは工務店での取付を推奨致します。



 施工手順書および取付ビスの推奨については、下記ページをご参考いただければと思います。





【防鳥ワイヤー】施工手順書、取付ビス推奨について








 アルティマ(Uグリップ)防鳥ワイヤーのリピーターが多い理由



ここ数年、鳩やカラスの数が増え、糞害などの鳥害が増加しています。

例えば、マンションのベランダ部、駅舎、神社仏閣、倉庫、工場、市場などが挙げられます。



また、特に問題となっているのは、鳩の糞は景観を損なうだけでなく、鳥インフルエンザなどのウィルス感染によって、病気になってしまう可能性もあります。



鳥害対策として、ワイヤー、防鳥ネット、剣山など様々な方法があります。

弊社の【アルティマ(Uグリップ)防鳥ワイヤー】はワイヤーでの防鳥対策であり、大変多くのリピートをいただいています。



その理由は、世界一ワイヤー取付が簡単で、コストダウンを期待出来るからです。






 新製品:支柱の2列配置に対応した、ビス止め取付支柱



奥行きがある庇部に対し、本当に縁だけ防鳥対策をしていれば大丈夫なのか??

特に設計者様、ゼネコン様から多くのお問い合わせをいただいております。



設置環境によりますので、どの程度の効果があるかは判断出来ませんが、物理的に1列よりも2列、2列よりも3列配置した方がハトが止まりづらい、入りづらい環境になります。



通常、支柱の2列配置をする場合、支柱UBS-T0 (B)を2列配置する必要があります。



新ラインアップのUBS-T0 Dは2列配置の支柱を1セットにした商材になります。

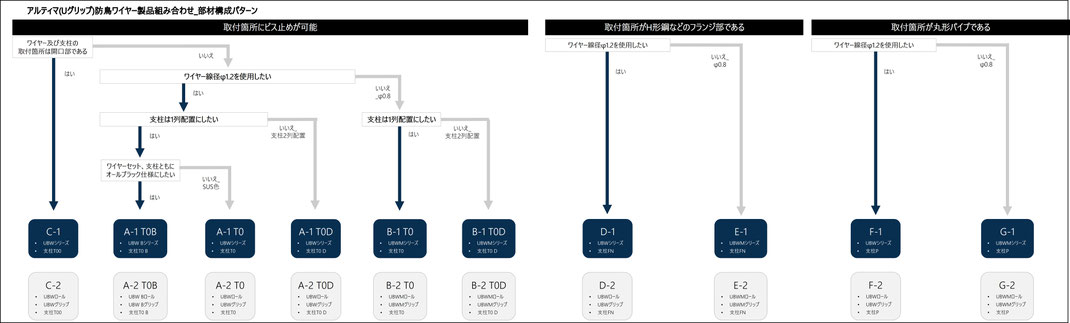

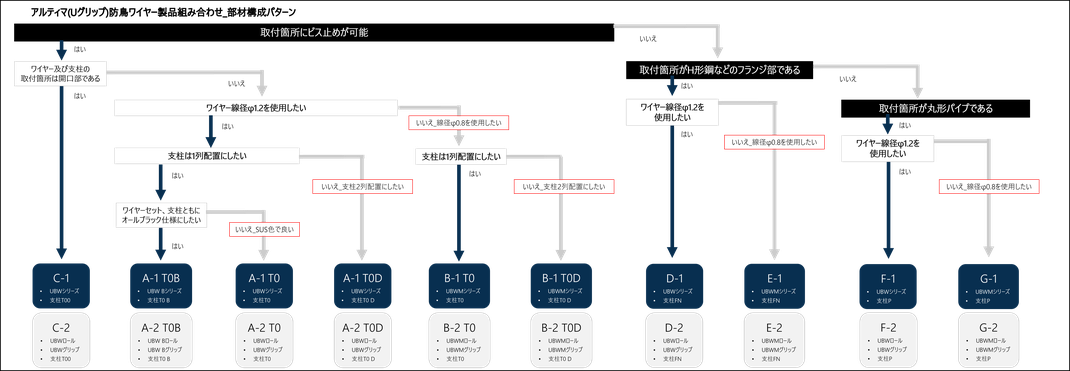

 部材組み合わせ

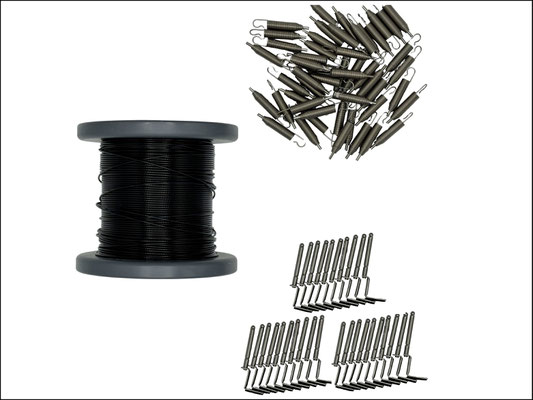

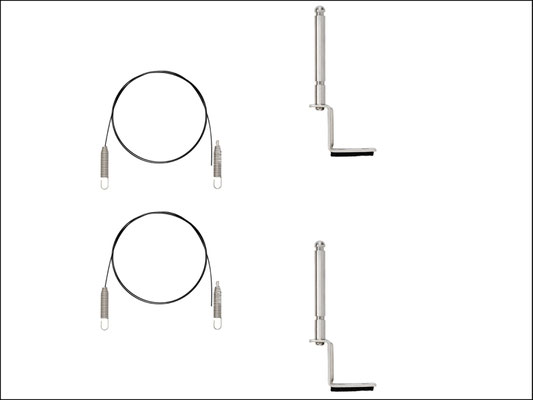

本体 (Uグリップ防鳥ワイヤー+バネ) + 設置箇所に合わせた支柱



アルティマ(Uグリップ)防鳥ワイヤーの組み合わせは、本体(Uグリップ防鳥ワイヤー+バネ)と設置箇所に合わせた支柱を選択するだけです。







 ➀ 本体:Uグリップ防鳥ワイヤーセット (Uグリップ防鳥ワイヤー+バネ):4種類から選択



本体UBWシリーズ

(ワイヤー線径φ1.2)

本体UBW-Bシリーズ

(ワイヤー線径φ1.2)

本体UBWMシリーズ

(ワイヤー線径φ0.8)

本体UBWM-Bシリーズ

(ワイヤー線径φ0.8)

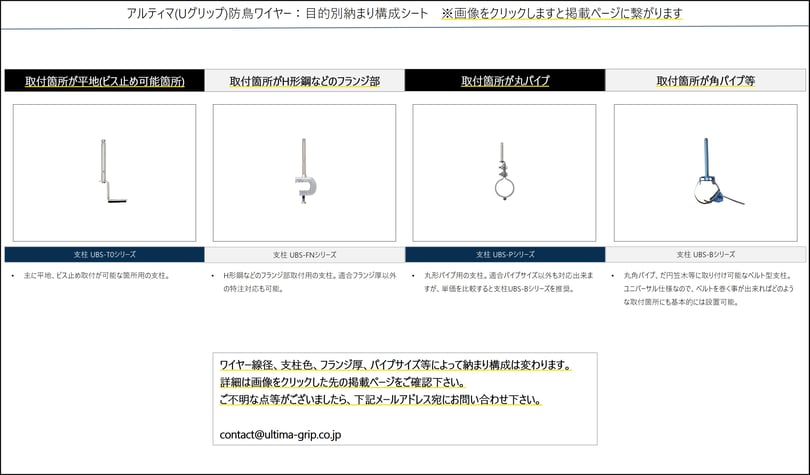

 ② 設置箇所に合わせた支柱:5種類から選択



支柱UBS-T0

(ビス止め可能箇所)

支柱UBS-T0 B

(ビス止め可能箇所)

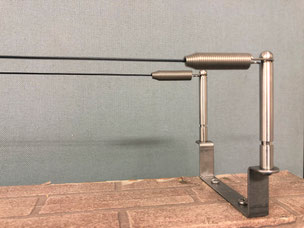

支柱UBS-T0 D

(ビス止め可能箇所)_

2列設置用



支柱 UBS-FNシリーズ

(一般形鋼用フランジ部専用支柱)

支柱 UBS-Pシリーズ

(丸形パイプ専用支柱)





 製品特徴



鳩などの鳥類は建築構造物内に侵入しようとする時、いったん構造物の縁に止り、安全であるかを観察した後、侵入する習性があります。(下記左写真参照)

構造物の縁にアルティマ(Uグリップ)防鳥ワイヤーを設置することで鳩は止まれなくなり、侵入を諦めます。



鳩が羽をバタつかせた時に羽が当たる位置にワイヤーが張られていることで、鳩が嫌がり侵入を諦めます。

また鳩が止まりやすい場所に設置することで、不安定な足元になり鳥は止ることが出来なくなります。

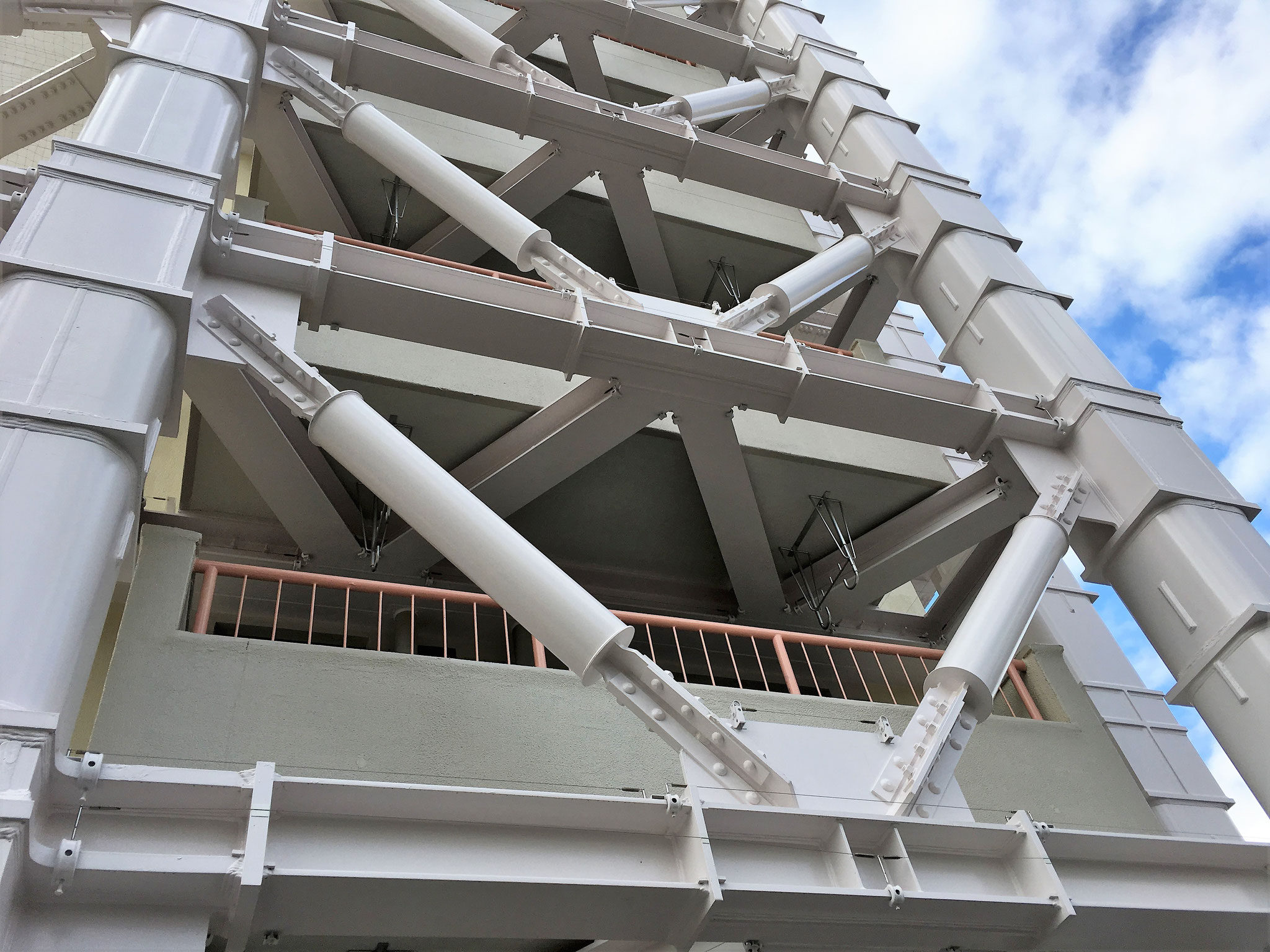

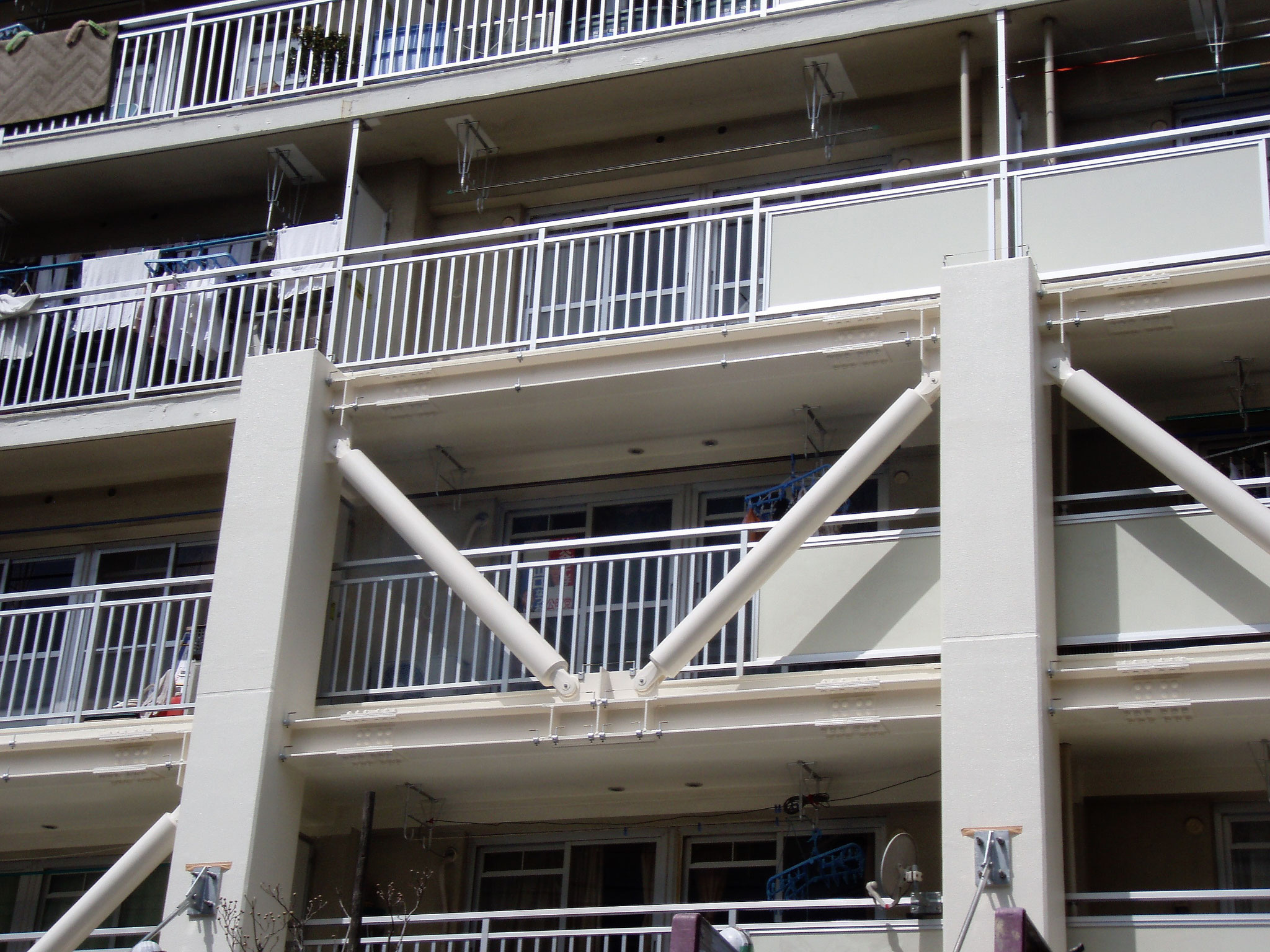

駅舎内H鋼部、制震ダンパーを用いた制震工法H鋼部など振動が想定される箇所にも対応しています。

どの環境や場所にも適応するアルティマ(Uグリップ)防鳥ワイヤーを設置することで糞害被害を大幅に軽減します。

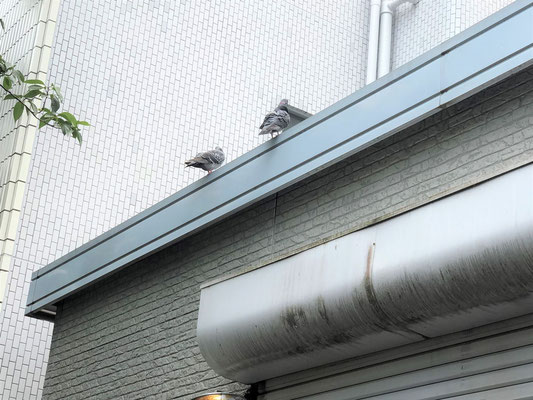

鳩はいったん構造物の縁に止まる習性があります

アルティマ(Uグリップ)防鳥ワイヤーは世界一ワイヤー取り付けが簡単な防鳥ワイヤーです




ワイヤー線径

φ1.2、φ0.8~0.6

用途

鳥類のバネ付停留防止専用金具

主な設置場所

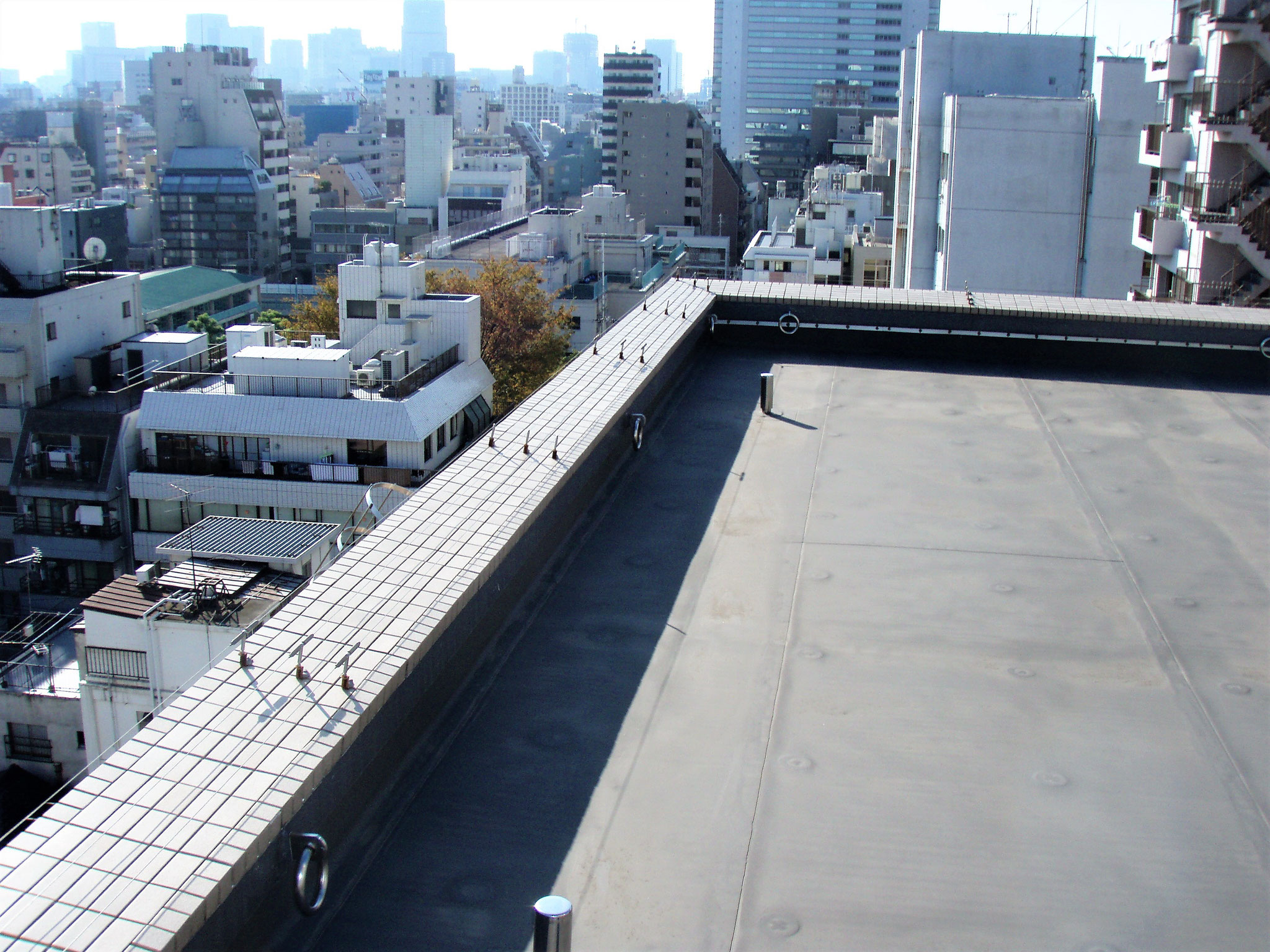

  • 住宅、バス停留所、商業施設、学校、駅舎などの建物屋上

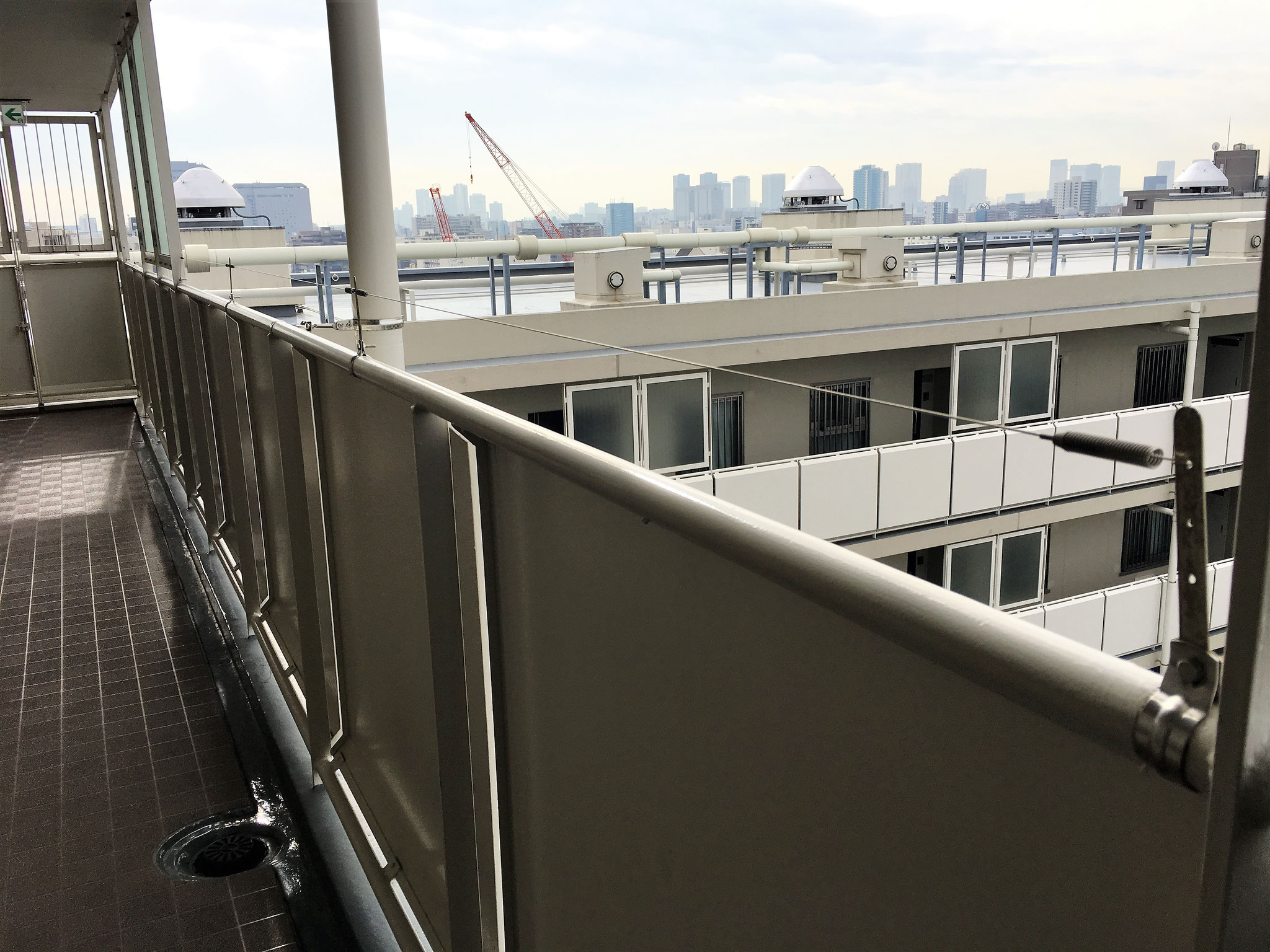

  • ベランダ手摺、フェンス、庇、梁などに取り付ける事で鳥の侵入や底流を防止
主な納入先

都営住宅、UR都市機構、JR駅舎、京成電鉄駅舎、企業、学校、公共施設、一般家庭 その他多数

 特徴

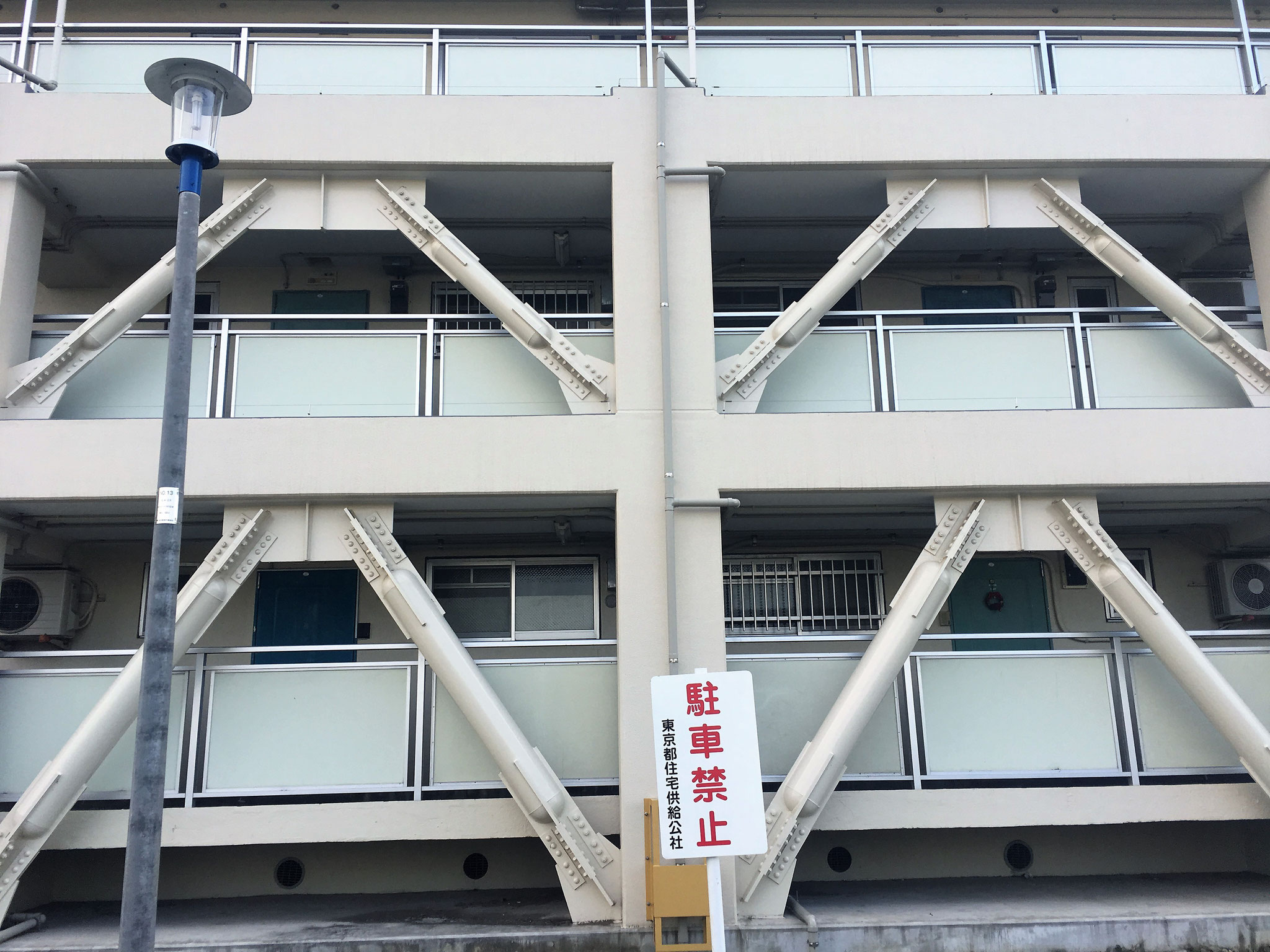

  • 都営住宅(JKK)耐震強化整備採用製品
  • 世界で一番ワイヤー取付が簡単
  • 簡単施工により、人工手間を削減
  • 人工手間削減により、トータルコストダウンを期待出来る



  • 一般的な現場カシメ工法と比較して、グリップ工法は現場取付が容易で、高所作業も安全に短時間で行えます。

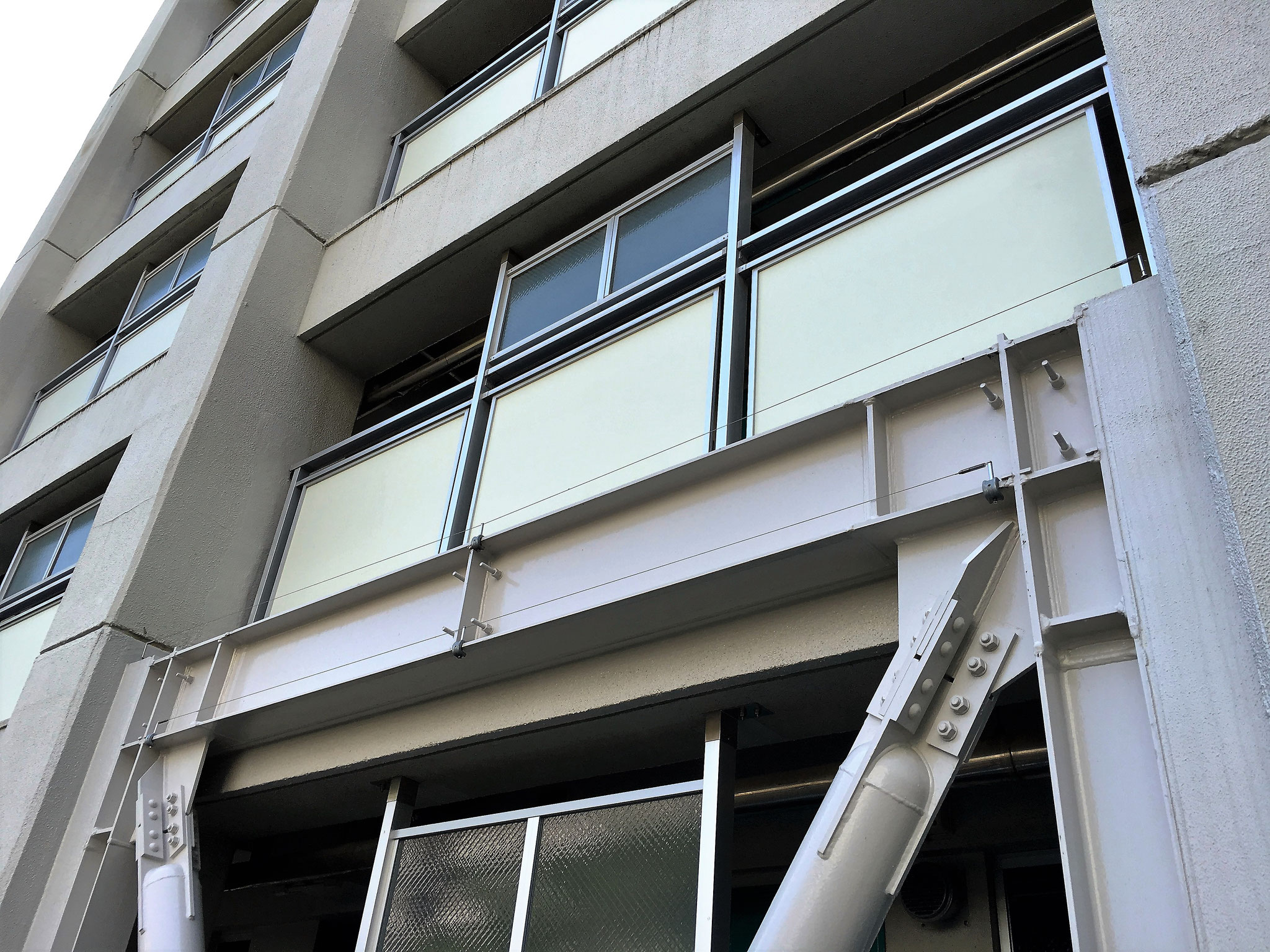

  • UBS-Fシリーズ(H鋼用専用支柱)は、地震や振動によるネジのゆるみを防ぐ、「緩み止めネジ」を独自工夫で採用しています。

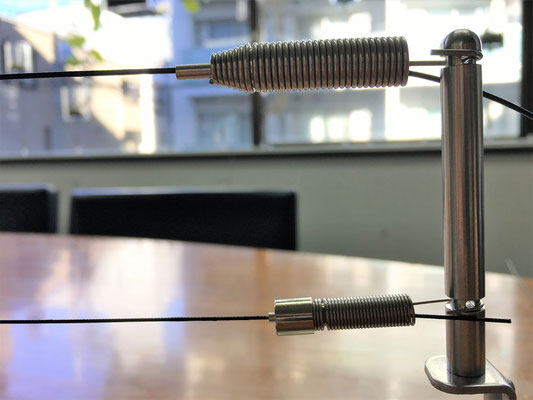

  • コーティングワイヤーの両端部に付属しているバネ部のフック支柱に引掛けるだけの簡単施工。
  • グリップ付でワイヤーの長さ調整はバネ部から突起するピンの操作で容易に行なえ、余剰なワイヤーをカットするだけの簡単施工。現場カシメなど、加工の手間はありません。
  • 支柱は端部・中間部が共通でロングスパンにも対応します。
  • コーナー部は一本の支柱を軸に双方からバネ部のフックを引掛けるだけの簡単施工です。
  • コーティングワイヤーを使用し、汚れや埃の堆積を防ぎます。
  • 支柱(UBS-T0、T0 B、T0 D)は2段使いが可能です。
  • 支柱(UBS-T0、T0 B、T0 D)の台座裏側には止水シーラー付です。(ネジ部の止水は別途現場で行なって下さい)
  • 支柱突起の角部を排除し、どんな場所でも引っ掛からずに安全です。
  • 無駄を省いたシンプルな形状でありながら防鳥効果を発揮します。
  • 一般形鋼用フランジ部専用支柱(UBS-FN)はネジ締めだけの取付で、高所でも容易に短時間で設置できます。(緩み止め加工ボルト付きで振動が想定される場所にも対応します。)
  • 丸形パイプ専用支柱(UBS-P)もUBS-FN同様、ネジ締めだけの取付で、高所でも容易に短時間で設置できます。



※ バネグリップ内部は錆びづらい材質を使用しておりますが、設置場所、設置環境によっては、錆びが発生する可能性がございます。

  ただし、錆びが発生しても、ワイヤーロックには影響ございません。

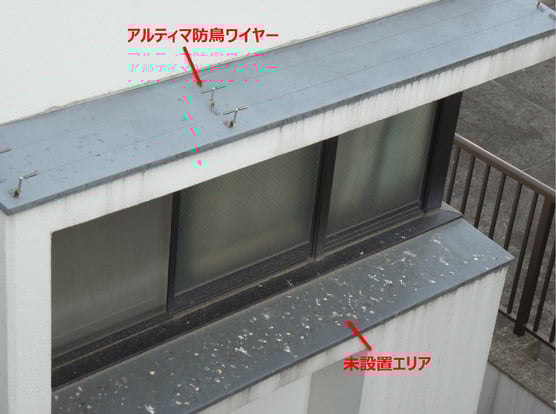

 設置効果



アルティマ(Uグリップ)防鳥ワイヤーの設置対策に効果がある事を目視にて確認



2009年12月にマンション庇部にアルティマ(Uグリップ)防鳥ワイヤーを設置。庇部に奥行があるため、2列配置にて設置。

設置エリアは糞害の影響がないことから鳩の侵入は認められなかった。



一方、開口部下の未設置エリアは糞害が見受けられることから 鳩の侵入が認められる。

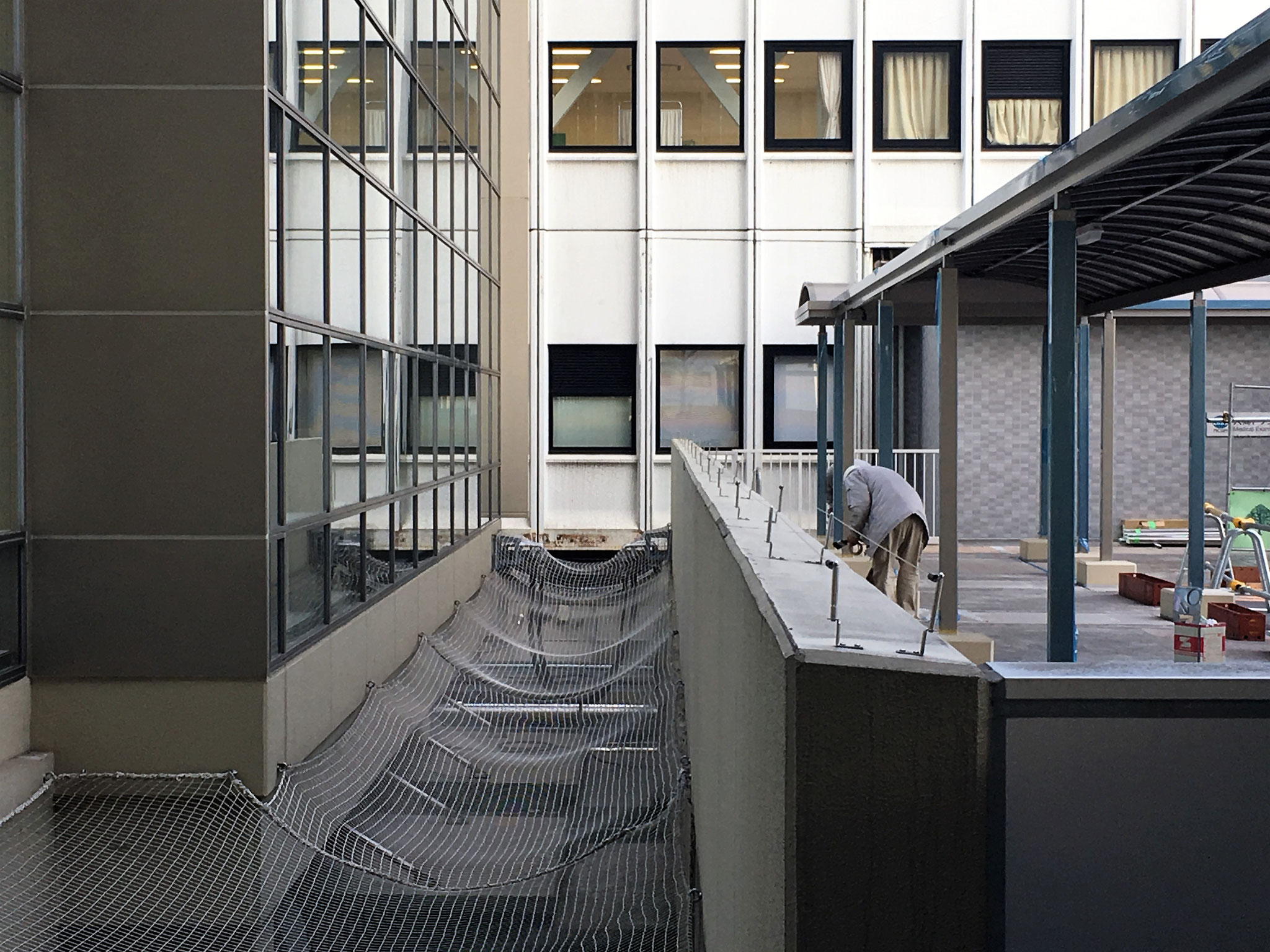

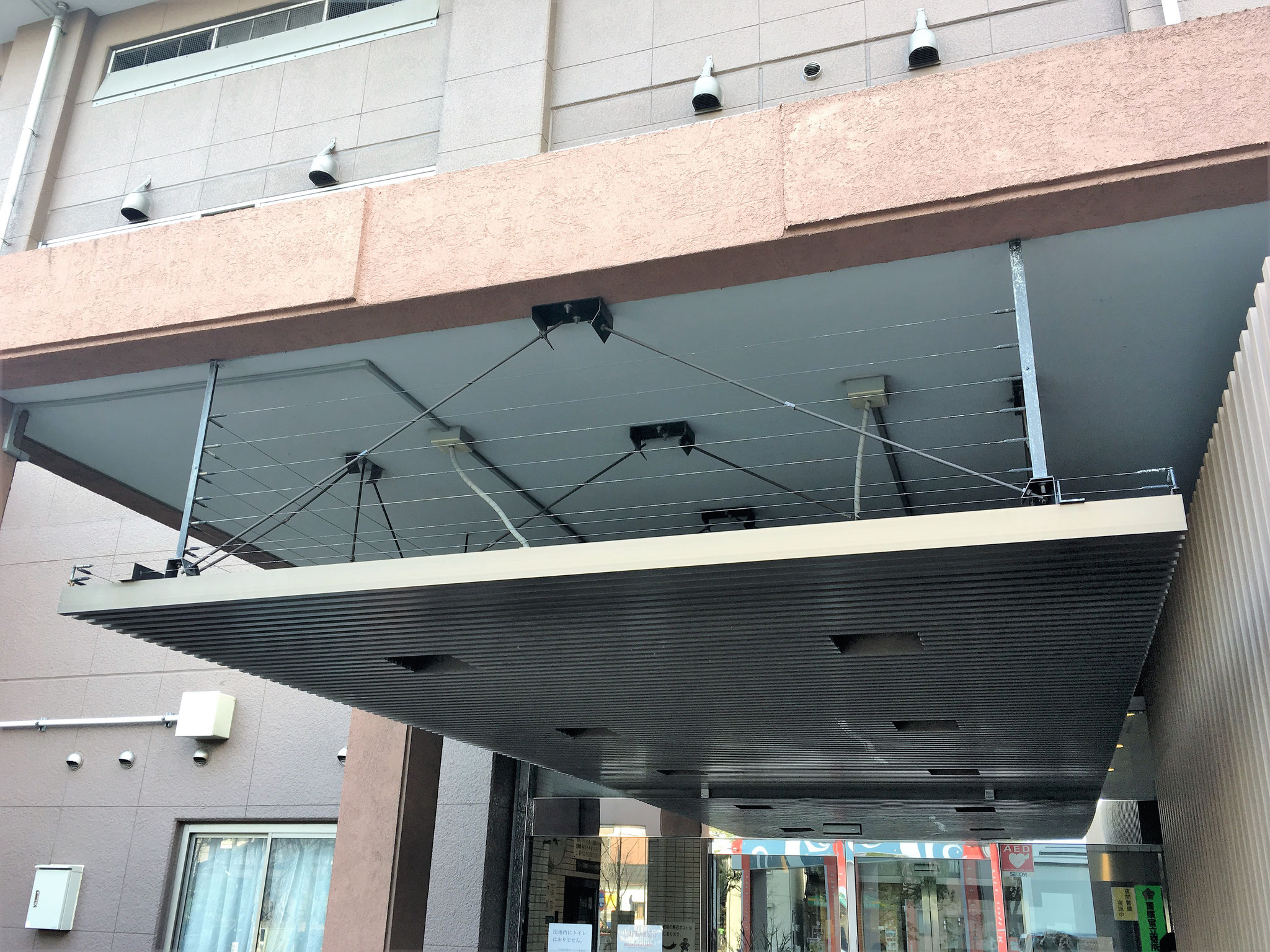

 開口部に物理的に侵入させない取付事例



開口部に鳥を物理的に侵入させない為の納まりになります。



支持材 ステンレスアングルを設置、ワイヤーセットを30~80mmピッチで取り付けます。



ステンレスアングル 3×30×30はL=2,000以内の対応が可能です。

躯体とアングルを設置するM10アンカーボルトは建築工事となります。







 主な納入実績



  • 都営住宅の耐震改修工事では、設計仕様で指定されております

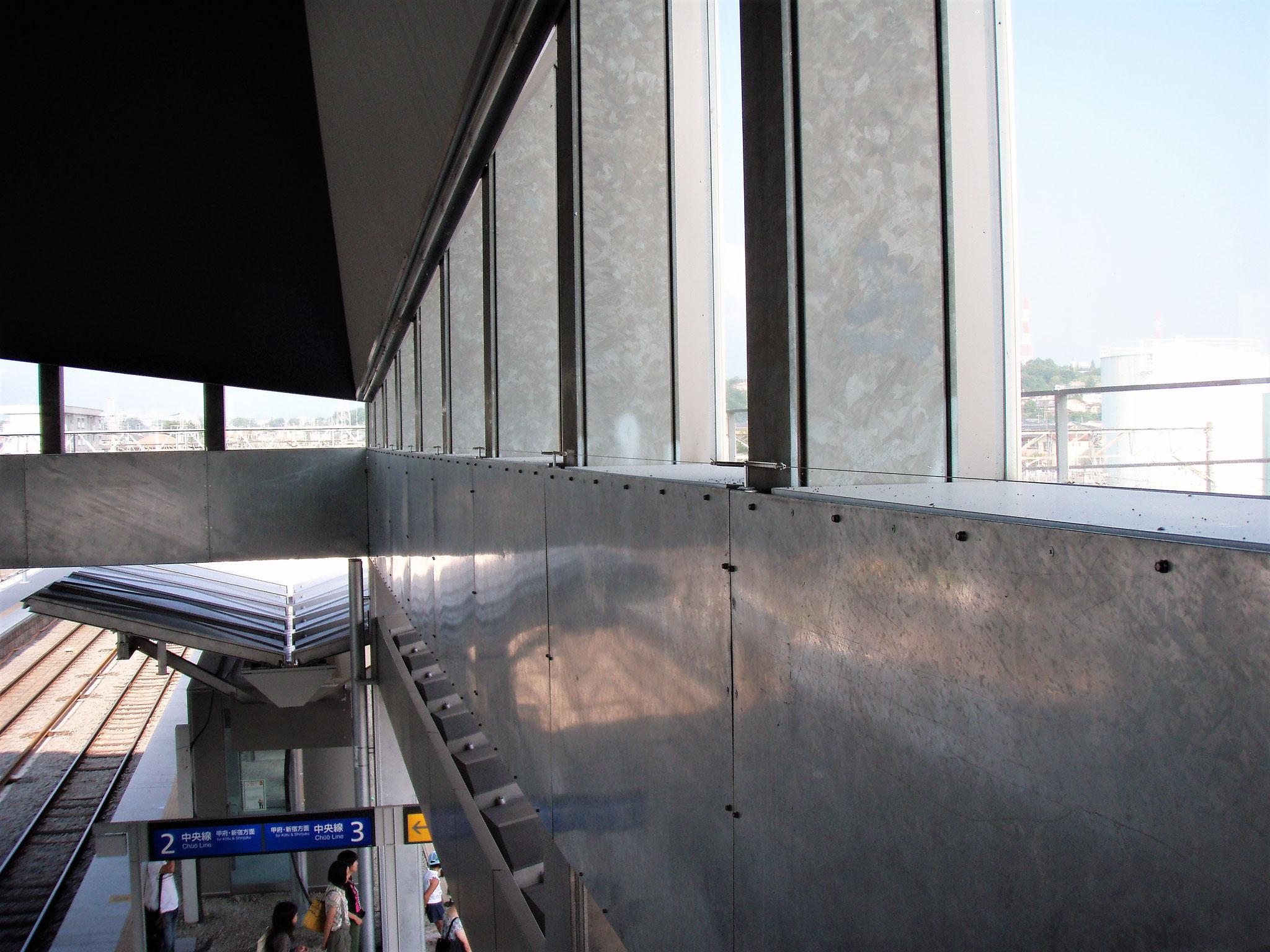

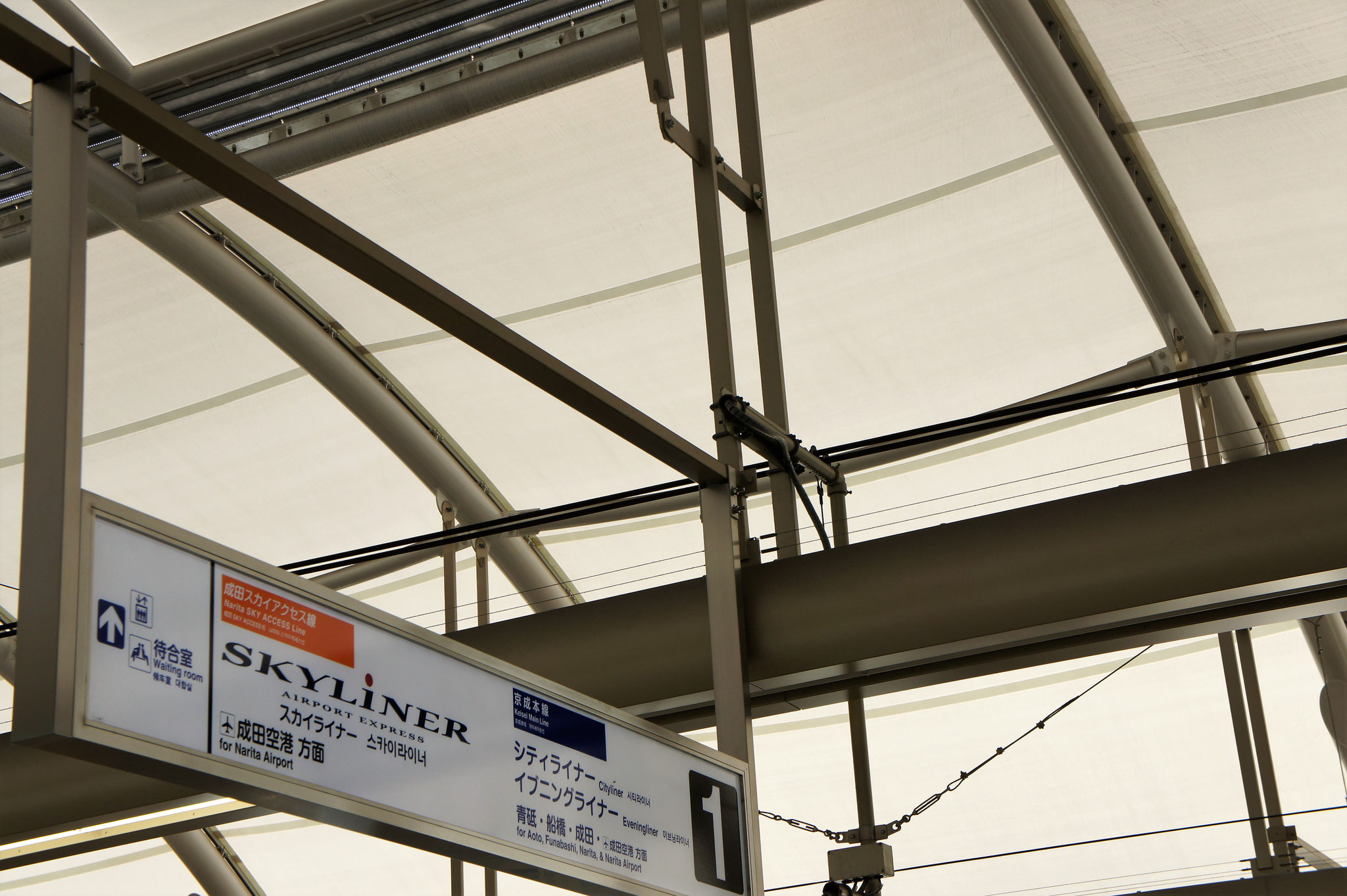

  • 従来の駅舎は剣山型やネットが多かったですが、動物愛護や見た目の環境配慮からワイヤー採用が増えております



掲載している施工事例は都内が多いですが、全国各地に多数の実績がございます






 UR都市機構



使用現場 納品時期

使用現場

納品時期 使用現場  納品時期
アートヒル高根台 2009年8月 小平団地 2014年8月  飯島団地 2016年1月
荻窪団地 2011年2月 パークサイド石神井 2015年3月  パークサイド鎌ケ谷 2016年2月他
公団 花川団地 2011年4月 成田ニュータウン諏訪 2015年3月  芝山団地 2016年8月
フレール西新井中央公園 2014年1月 アーベインルネス梅公園 2015年12月  片山公園団 2016年8月
北坂戸団地 2014年4月 多摩ニュータウン諏訪 2015年12月他  高洲第一団地 2017年2月



他多数

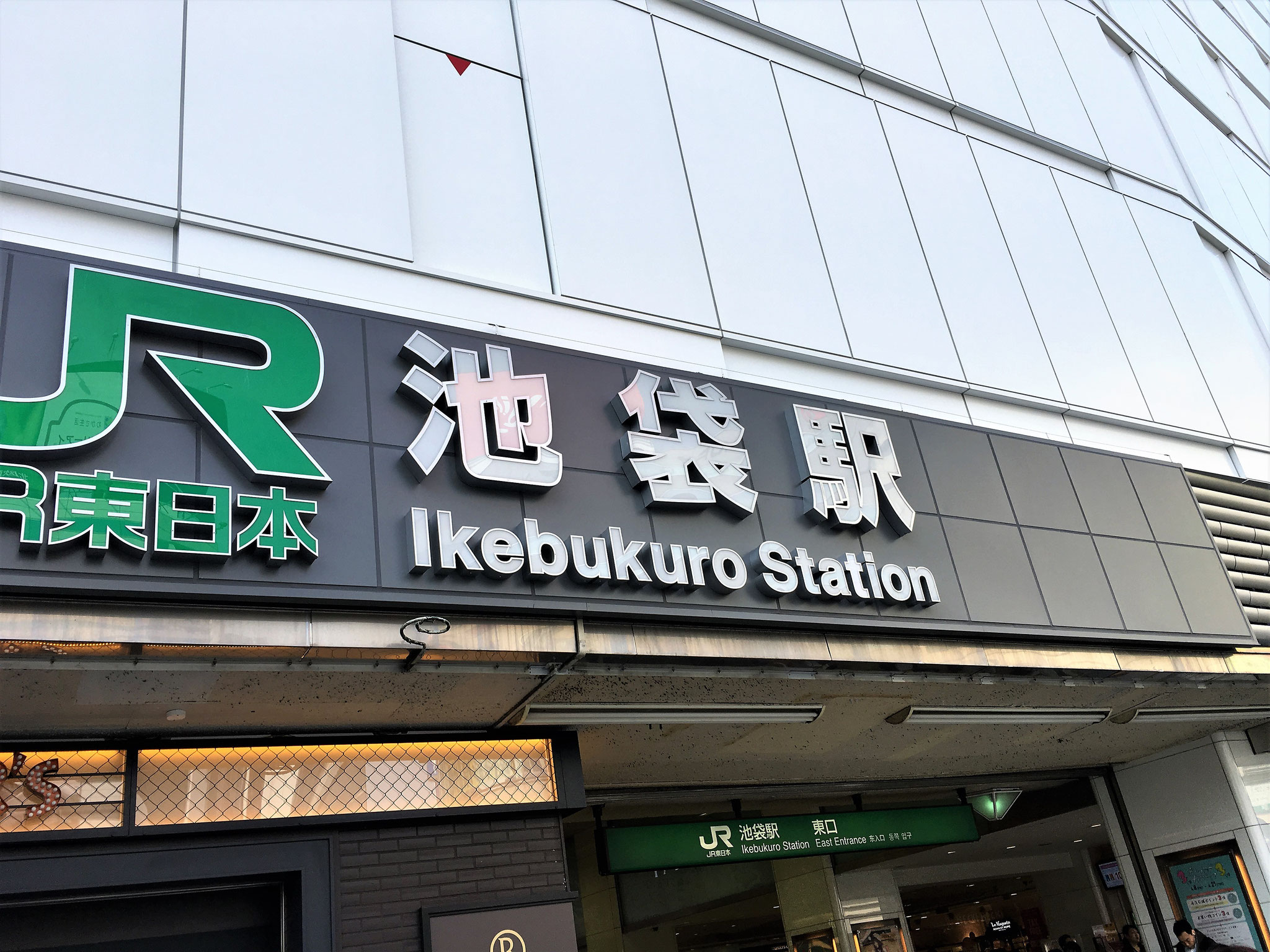

 駅舎関係



使用現場 納品時期 使用現場 納品時期 使用現場 納品時期
JR駒込駅 2009年2月 JR高崎駅北口 2012年3月 JR津田沼駅 2016年12月
京成日暮里駅 2009年7月 JR富山駅南口広場 2013年10月 JR東中神駅 2017年1月

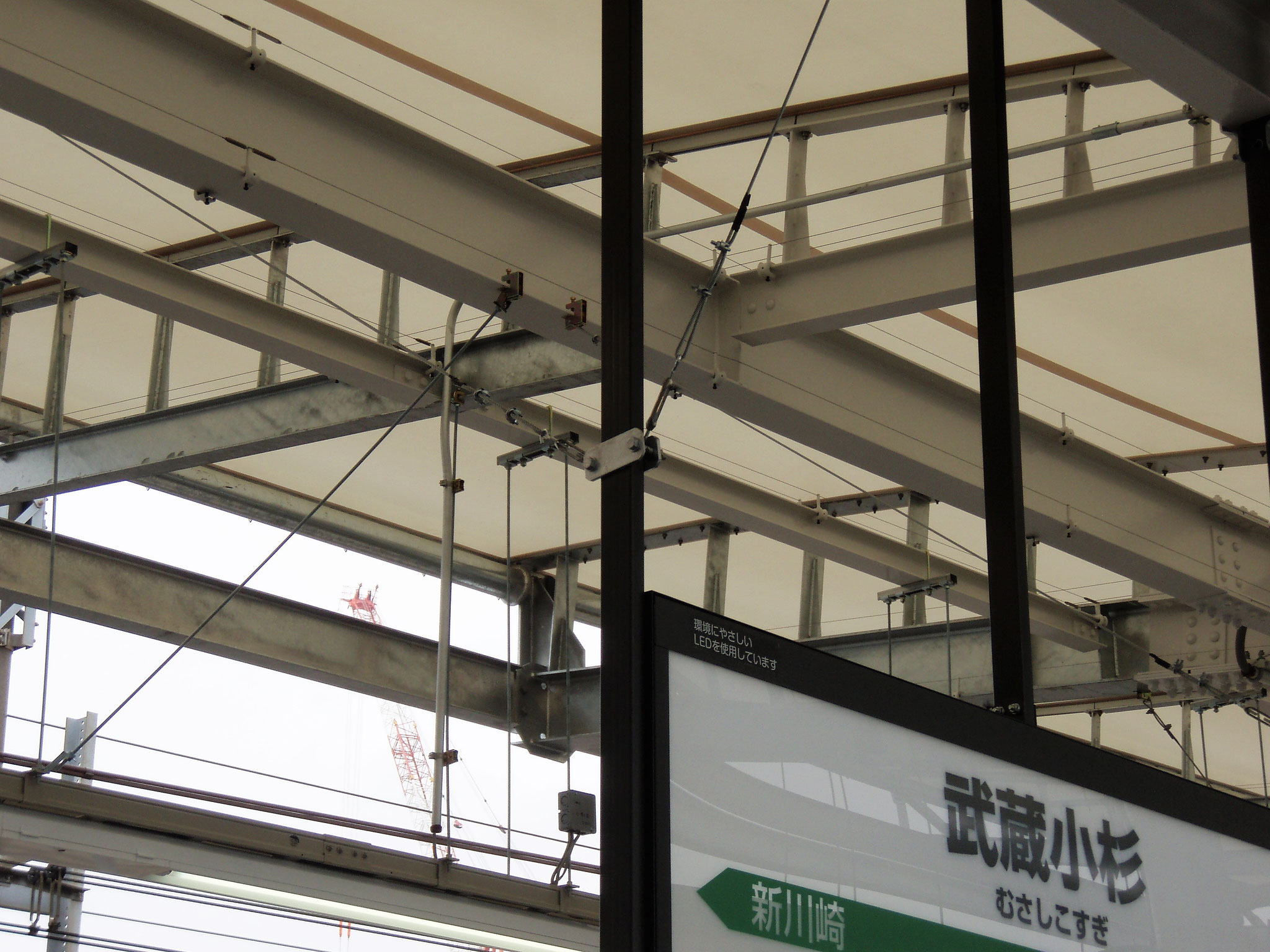

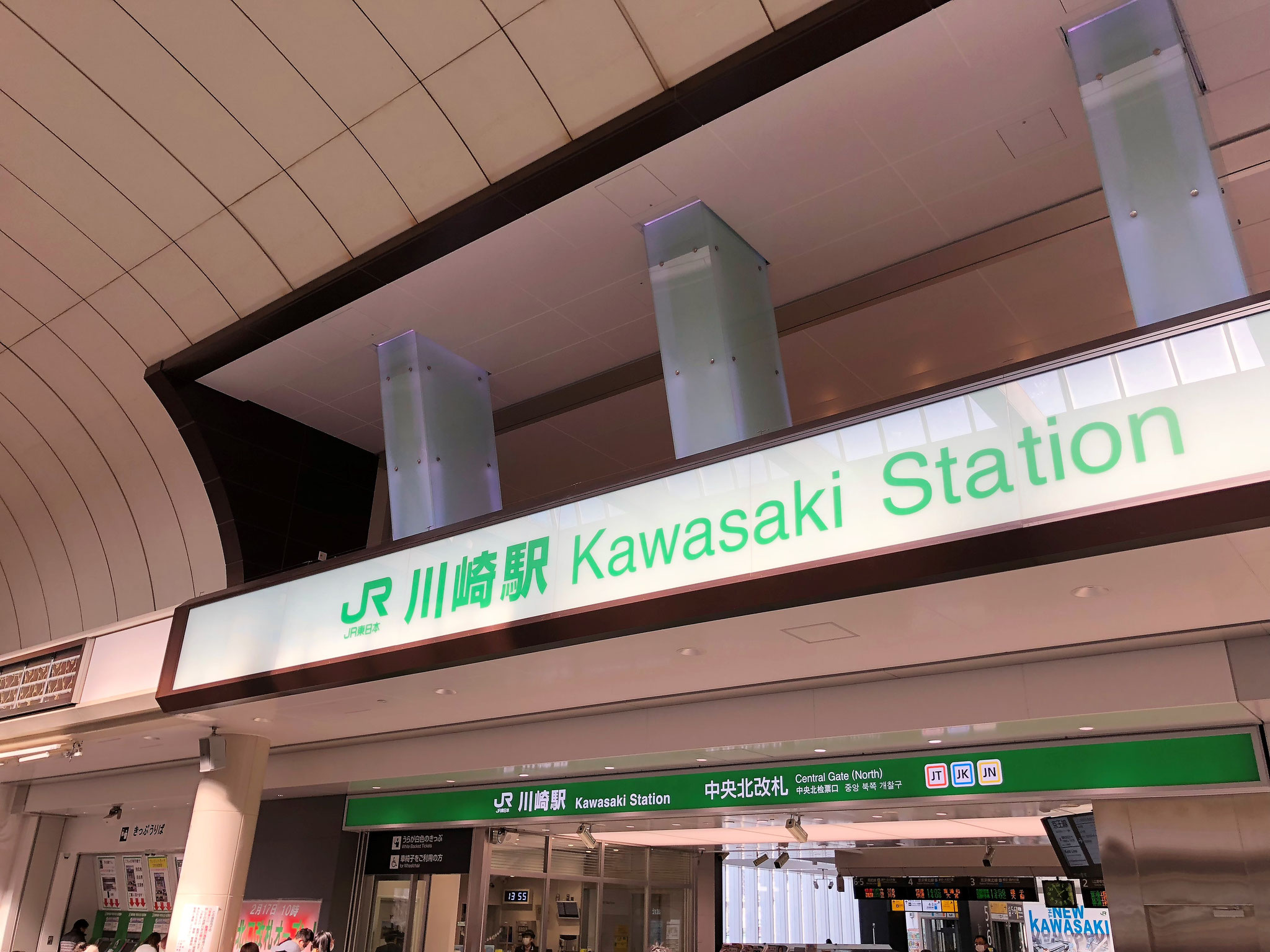

JR武蔵小杉駅 2009年12月 新田辺駅 2014年9月 JR川崎駅北口 2017年6月他
川越豊洲原駅 2010年2月 JR長野新駅ビル 2014年10月 総持寺駅 2018年3月

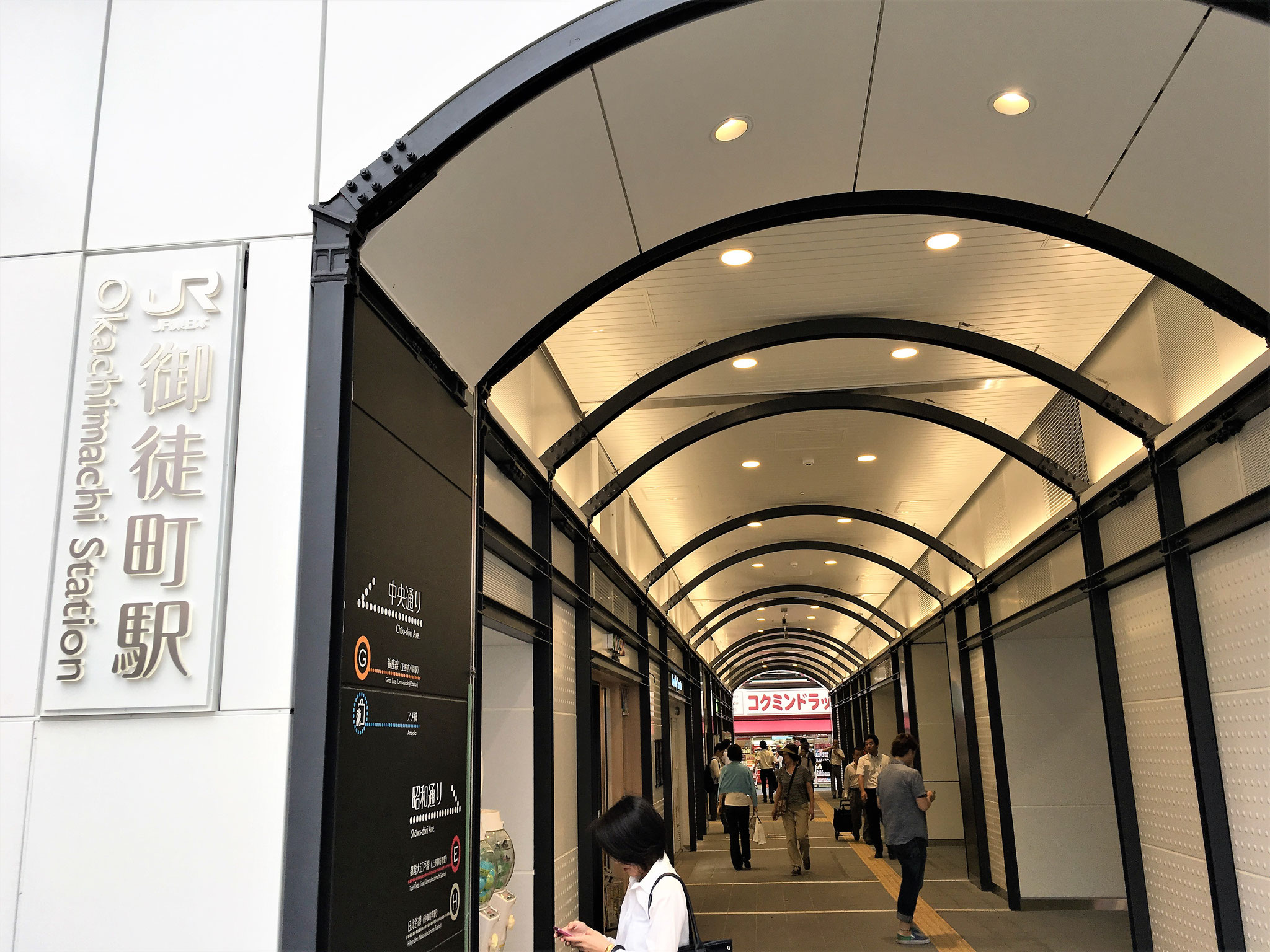

JR御徒町駅 2011年3月他 JR浅草橋駅 2015年1月 JR横浜駅東口 2019年1月
JR前橋駅 2011年6月 JR茅野駅 2016年2月 JR岐阜羽島駅 2019年10月他

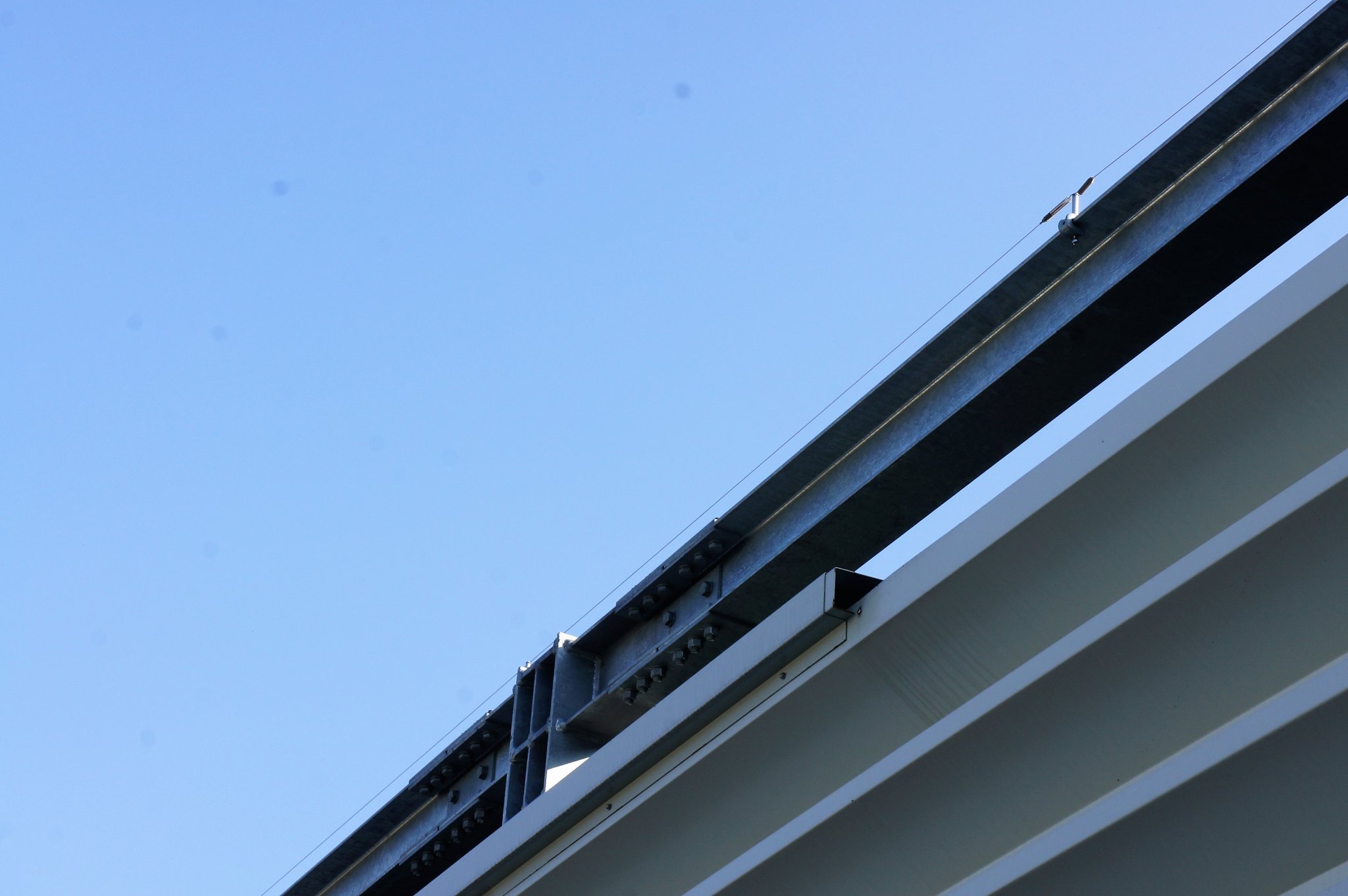

JR南多摩駅 2011年6月他 JR谷山駅 2016年3月 センター南駅 2019年10月
JR土浦駅西口広場 2011年8月 JR熱海駅 2016年11月 阪神甲子園駅 2019年10月



他多数



 都営住宅



使用現場 納品時期  使用現場  納品時期  使用現場  納品時期
新田一丁目アパート 2010年3月 熊川住宅 2013年9月 赤羽西五丁目アパート 2017年8月

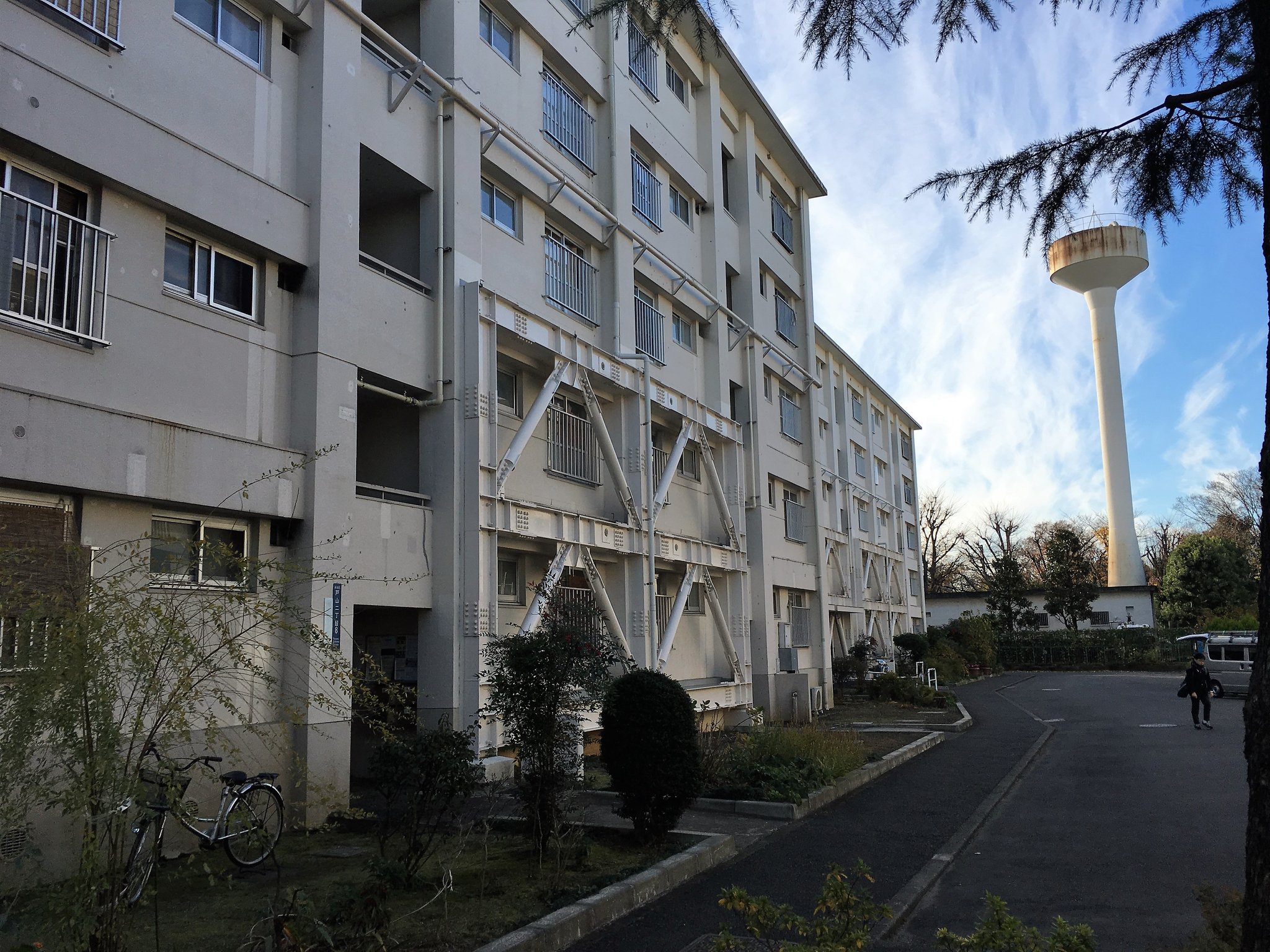

新宿戸山住宅 2010年12月他 南田中アパート 2013年11月他 日野新井アパート 2017年11月
トミンハイム小金井中町 2011年1月 若林四丁目アパート 2014年6月 田無本町四丁目アパート 2018年1月

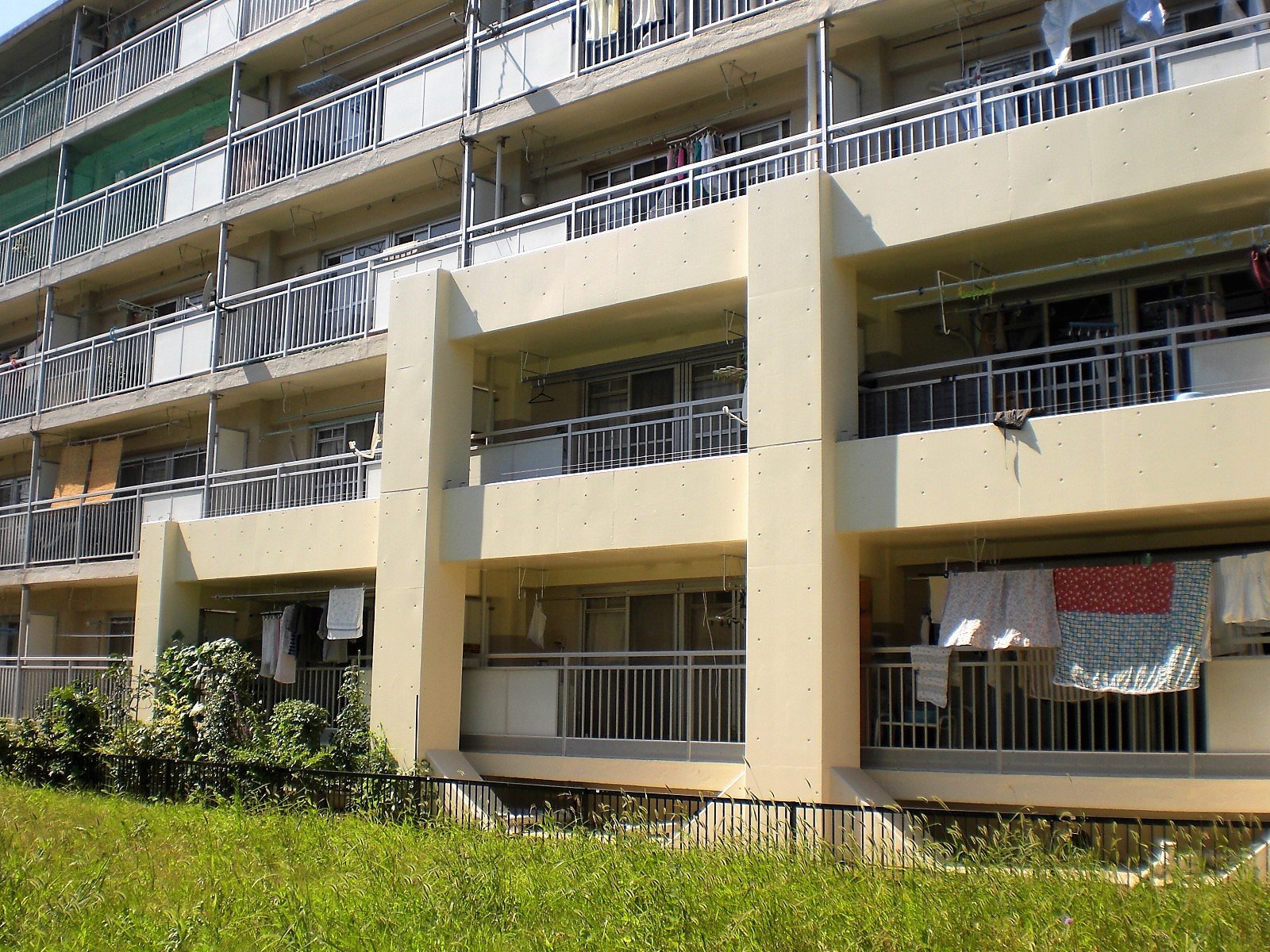

保木間アパート 2011年3月他 文花一丁目アパート 2015年3月他 昭島アパート 2018年3月
滝野川三丁目アパート 2011年7月他 塩浜四丁目アパート 2015年9月 江北一丁目アパート 2018年5月
多摩川住宅 2011年10月他 北砂一丁目アパート 2016年2月 鹿浜アパート 2018年5月

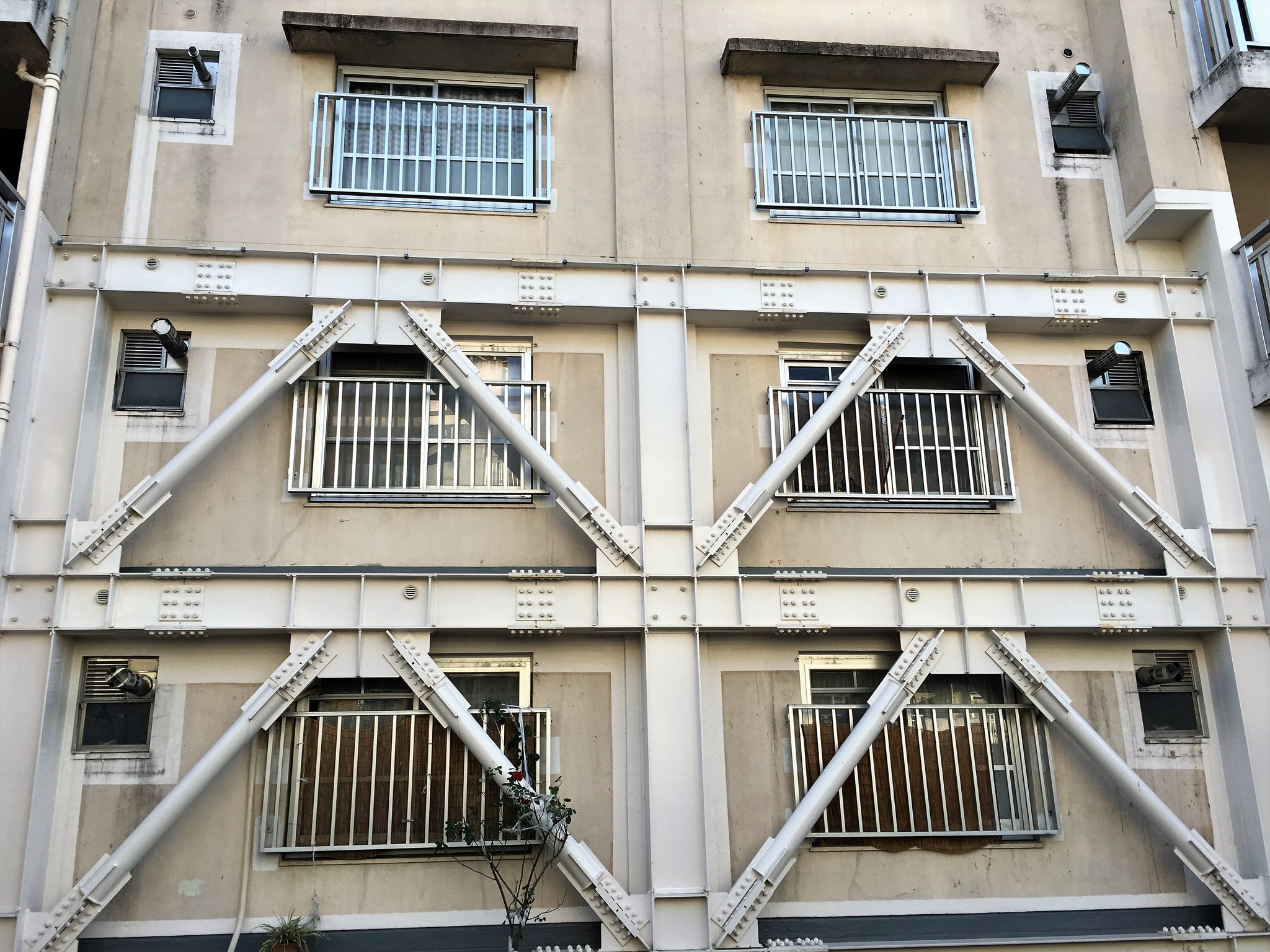

東砂二丁目アパート 2011年10月 西大久保アパート 2016年3月 羽田アパート 2018年7月他
八王子南大矢アパート 2011年11月 下谷一丁目アパート 2016年3月 前野町四丁目アパート 2018年8月
新河岸一丁目アパート 2011年12月 江古田住宅 2016年8月

足立中央本町四丁目アパート

2018年10月
東雲一丁目アパート 2012年2月他

立川富士見町六丁目アパート

2016年9月 砂一丁目第二アパート 2018年10月

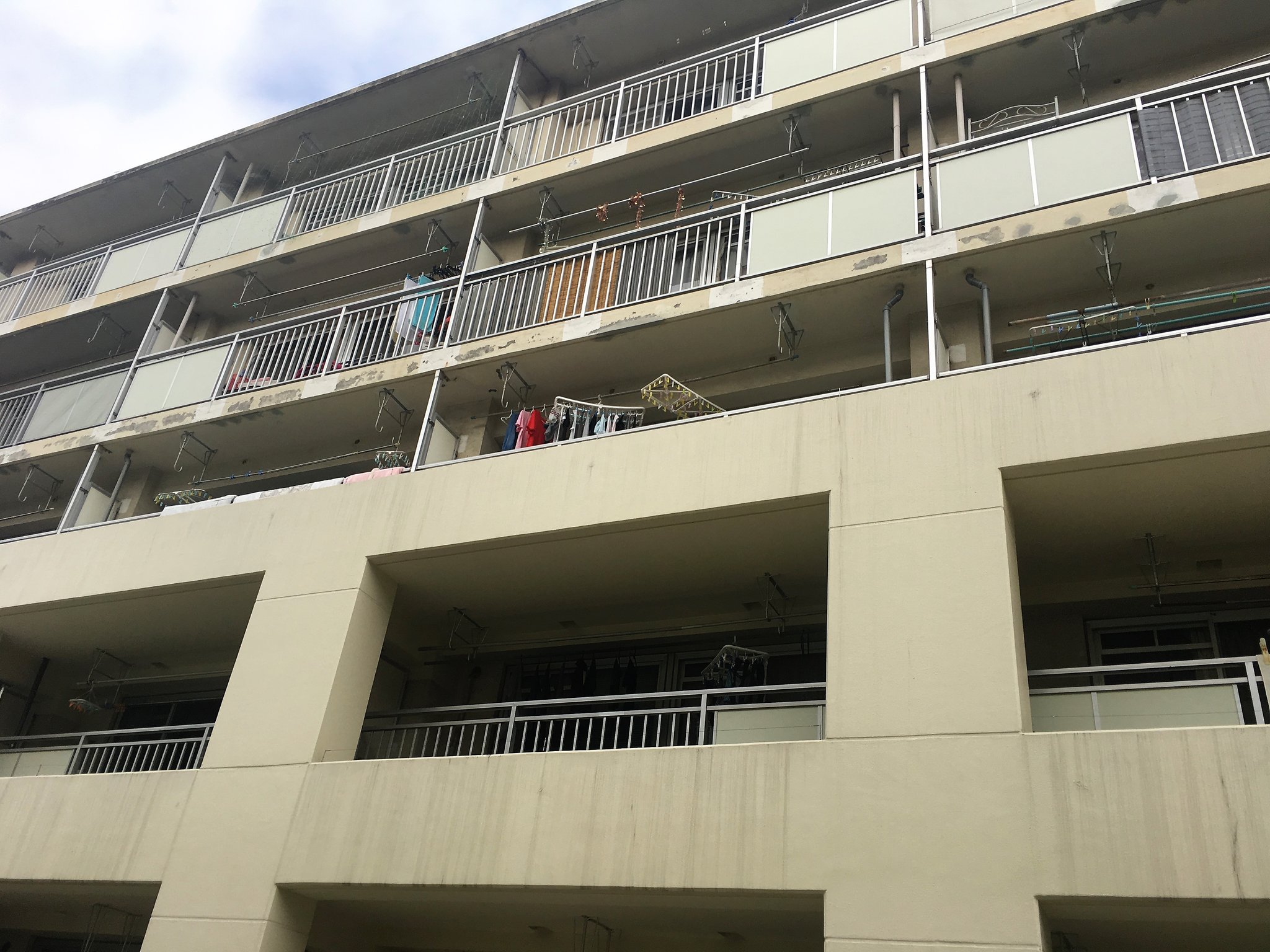

南砂三丁目アパート 2012年3月他 坂下一丁目アパート 2016年9月 前野町一丁目アパート 2018年12月
青戸三丁目アパート 2012年4月 森下三丁目アパート 2016年9月 王子本町第二アパート 2019年2月
狛江アパート 2012年8月 東日暮里一丁目アパート 2017年6月 南品川アパート 2019年3月
霞台第一住宅 2012年9月 小松川二丁目アパート 2017年6月 青柳南アパート1号棟 2019年3月
神谷三丁目アパート 2012年10月 赤羽西六丁目アパート 2017年8月



他多数



 その他



使用現場 納品時期  使用現場  納品時期  使用現場  納品時期
慶応大学 日吉校舎 2009年8月

ホテルシーサイドオオツカ露天風呂

2014年6月

住友不動産

麹町ファーストビル

2018年2月
JRA函館競馬場 2009年12月 大新田公園球場 2014年7月 千葉そごうスターバックス 2018年2月
豊洲小学校 2010年1月 照連寺 2014年8月 マクラーレン有明 2018年8月
埼玉県本庁舎

2010年3月

ザ・パークハウス東陽町 2014年11月 十六銀行 今池支店 2018年11月

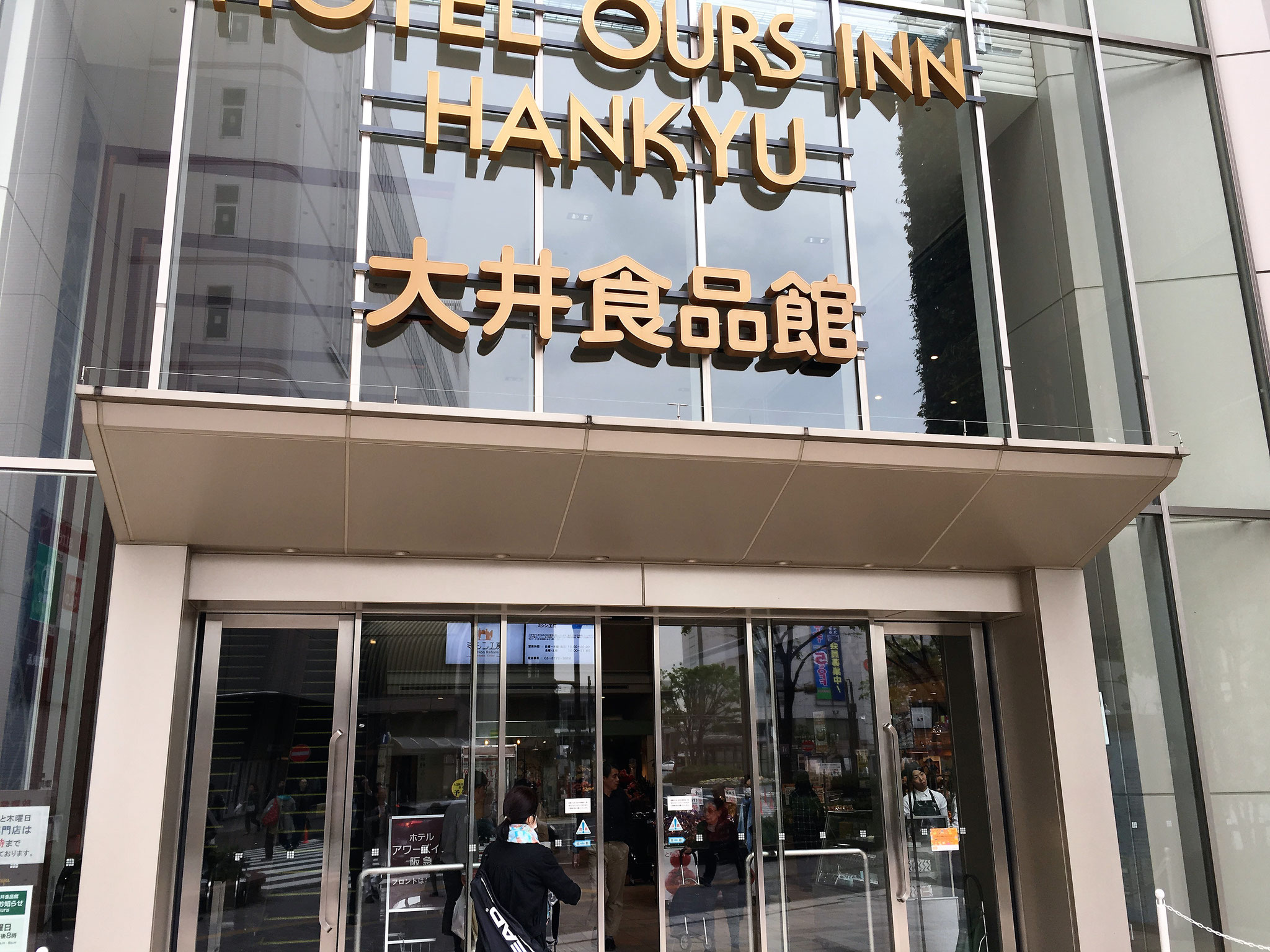

新阪急大井ビル 2011年1月 国立国際医療研究センター 2014年12月 アトレ川崎 2018年11月
NIPPO本社ビル 2011年1月 JAぎふ岐南支店 2014年12月 江戸川区立葛西小中学校 2019年2月
三菱UFJ銀行八千代支店 2011年7月 獨協医科大学 2015年1月

セイコーエプソン

豊科事業所

2019年3月

特別養護老人ホーム湖北水鳥の里

2012年2月 筑波大学 医学系学系棟 2015年1月 千里山病院 2019年4月

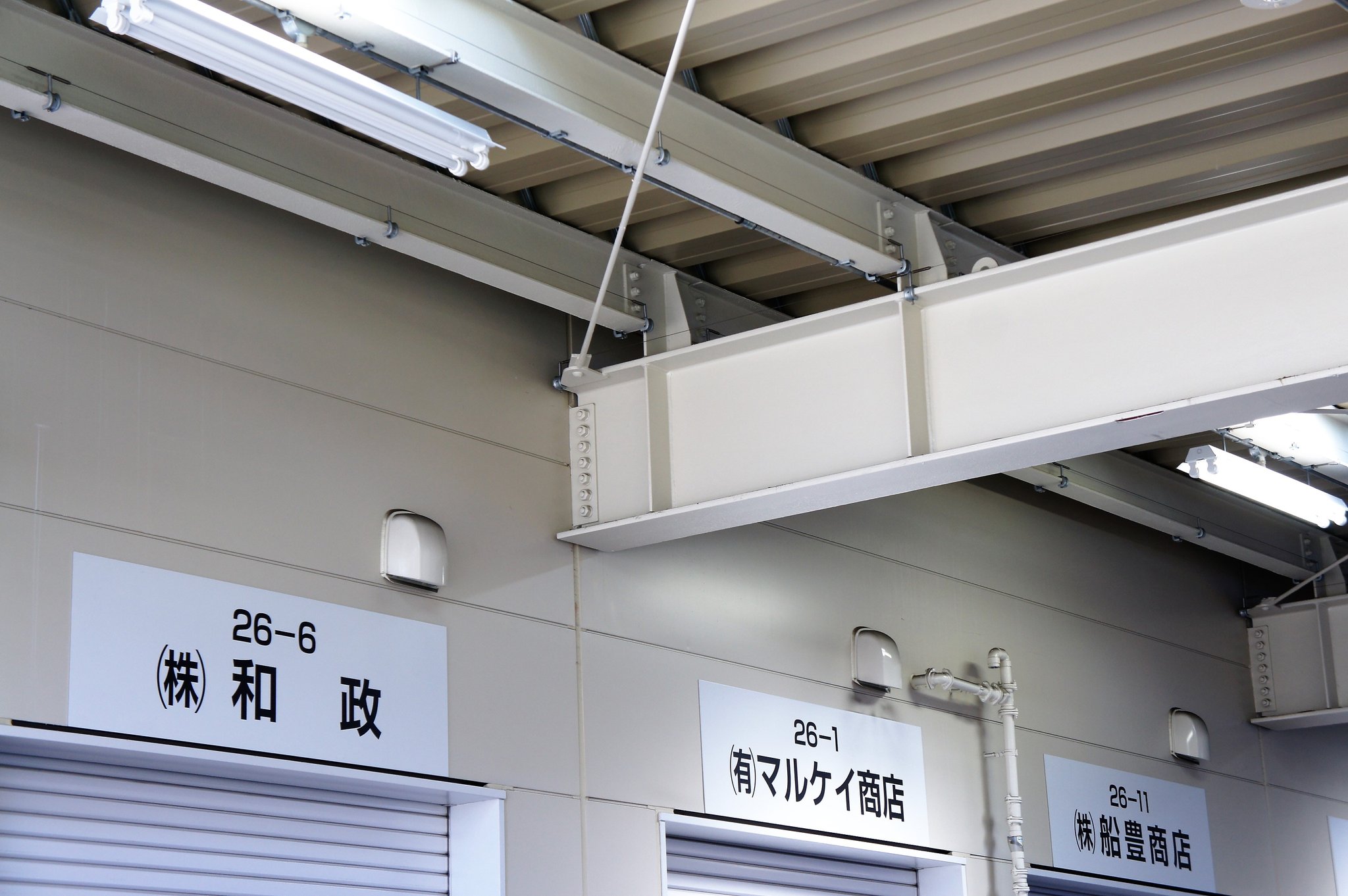

淀橋市場 2012年8月 JR松本社員寮 2015年2月 BiTO AKIBAビル 2019年4月
新宿御苑大温室 2012年8月 みずほ銀行 吉祥寺支店 2015年9月 藤沢市分庁舎 2019年7月
飛騨信用組合本店 2013年5月 日本梱包運輸倉庫 2015年10月他 長和道の駅 2019年12月
新宿労働総合庁舎 2013年6月 東京国税局 2016年6月

石巻市水産物地方卸売市場

2020年1月
野村不動産 天王洲ビル 2013年10月 スターバックス原宿店 2017年3月 ホテルオークラ 2020年2月

熊本大学熊本国際先端研究

2014年1月 多摩美術大学 2017年7月 伊丹市 上下水道局庁舎 2020年3月
北区役所 2014年2月 赤城乳業本社 2017年12月



他多数
