ワイヤー式防鳥システム

アルティマ(Uグリップ)防鳥ワイヤー (PAT)

ワンタッチでワイヤー固定! 長さ調節も自由自在! シンプルを極めた防鳥(鳩よけ)ワイヤー



新製品

① 景観に配慮した黒色防鳥ワイヤーセット UBW-B、UBWM-Bシリーズ


UBWシリーズ、UBWMシリーズはワイヤーは黒色ナイロンコーティングにも関わらず、バネ、バネグリップはSUS色でした。

UBW-Bシリーズ、UBWM-Bシリーズはバネ、バネグリッフまで黒染めし、防鳥ワイヤーセット全てを黒色にした新シリーズになります。



特徴は、今まで同様、ワイヤー線径φ1.2mmとワイヤー線径φ0.80mmになります。

全てを黒色にしたUBW-Bシリーズ、UBWM-Bシリーズは景観に優れ、かつUBWシリーズ、UBWMシリーズの特徴そのままのシリーズになります。

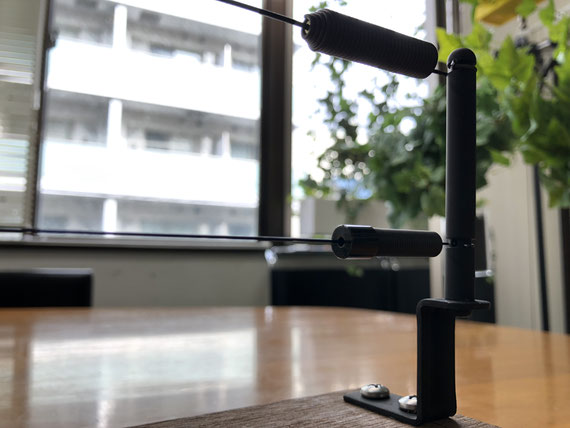

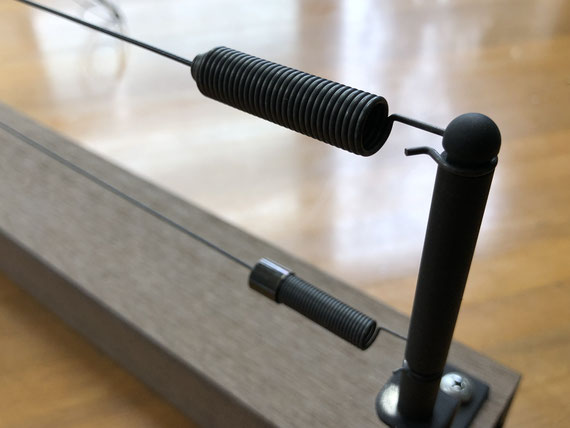

UBW-B(上)と比較すると、UBWM-B(下)のコンパクトさが、より際立ちます。製品特徴はほぼ同等です。



ワイヤー長 L=5,000mmまで対応可能なUBW-Bシリーズに比べ、UBWM-Bシリーズはワイヤー長 L=4,000mmまでの対応となっております



また、設置手順はバネ部をフック支柱に引っ掛けるだけ、ワイヤーをループにし、カシメる必要がありません。

製品仕様

品番

UBW-10 B

UBW-20 B

UBW-30 B

UBW-40 B

UBW-50 B

材質 バネ部:SUS304 グリップ部:真鍮 ワイヤー部:SUS304(7×7)
仕上げ バネ部:黒染め グリップ部:黒クロメートメッキ

線径

コーティングワイヤー Φ1.0~1.2mm(黒)
ワイヤー長 L=1,000mm L=2,000mm L=3,000mm  L=4,000mm  L=5,000mm
備考 設計図にご指定いただく際、「Φ1.2 Uグリップ防鳥ワイヤー(黒色)」とご記載下さい。

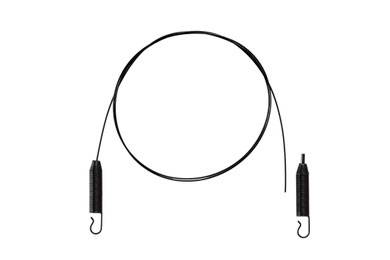

付属ワイヤー

寸法以内で長さは自由に調整できます。

※ワイヤーの張り具合の目安は、目視で水平を保つ程度です。
※両端のバネを張りすぎないように設置してください。両端バネの引っ張り目安は1.5倍(60mm程度)です。
※改良のため、予告なく形状・仕様を変更することがあります。

品番

UBWM-10 B

UBWM-20 B

UBWM-30 B

UBWM-40 B

材質

バネ部:SUS304 グリップ部:真鍮 ワイヤー部:SUS304(7×7)

仕上げ バネ部:黒染め グリップ部:黒クロメートメッキ
線径 コーティングワイヤー Φ0.63~0.80mm(黒)
ワイヤー長 L=1,000mm L=2,000mm L=3,000mm L=4,000mm
備考 設計図にご指定いただく際、「Φ0.8 U-グリップ防鳥ワイヤー(黒色)」とご記載下さい。
付属ワイヤー 寸法以内で長さは自由に調整できます。

 ※ワイヤーの張り具合の目安は、目視で水平を保つ程度です。
 ※両端のバネを張りすぎないように設置してください。両端バネの引っ張り目安は1.5倍(30mm程度)です。
 ※改良のため、予告なく形状・仕様を変更することがあります。

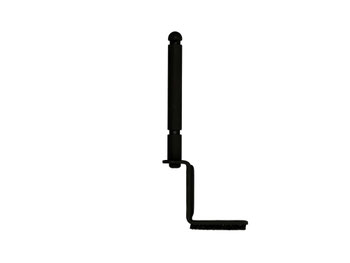

② より目立ちづらく、景観に溶け込む一般用 (ビス止め可能箇所)支柱 UBS-T0 B


全てを黒色にしたUBW-Bシリーズ、UBWM-Bシリーズに続き、黒色にした一般用(ビス止め可能箇所)支柱 UBS-T0 Bになります。



UBS-T0はSUS色なので、太陽光で光り、防鳥ワイヤーの設置が目立ちやすいという事がありました。

UBS-T0 Bは黒色なので、より景観に溶け込みやすく、目立ちづらいのが特徴です。

製品仕様

品番

UBS-TO B

材質 SUS304
仕上げ 黒つや消し塗装

備考

  • 台座裏側止水用シーラー付 (ネジ部の止水は別途現場で行ってください。)
  • 端部、中間支柱共通
  • 取付けは必ず構造物の際部(エッジ)に施工して下さい。
  • 建物際部に取付けが出来ない場合は、台座を直角方向に設置し、支柱部をせり出して取り付けて下さい。
  • 壁付けの場合は、支柱部を取りはずし台座のみでご使用ください。
  • 台座と支柱をつなぐビスを緩めることで、支柱のワイヤー通し孔の向きが変更できます。
  • 防水が必要な箇所での設置は取付後、ビス部に防水処理をしてください。
  • 黒塗装が剥がれる可能性がございますが、製品仕様上、問題ございません。
  • 施工手順書通りに、取れつけて頂ければ塗装は剥がれません。剥がれても支柱ステンレスなので。錆び付きづらいです。
  • ワイヤー引っ掛け部は、塗装が剥がれやすいですが、製品仕様上、問題ございません。

 ※取付ビスは付属していません。取付箇所に合わせて、市販品をご使用ください。

※中間に用いる支柱は、2000mmピッチを目安に設置して下さい。



設置手順


設置手順はUBW、UBWMシリーズと同様、バネ部をフック支柱に引っ掛けるだけ、ワイヤーをループにし、カシメる必要がありません。

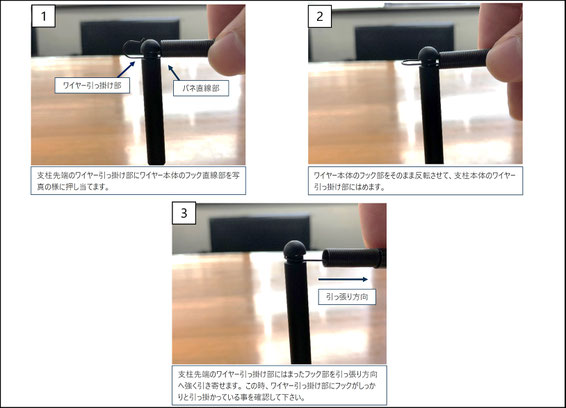

フック部 取付方法 (UBW-B、UBWM-B × 支柱UBS-T0 B)



※支柱先端のワイヤー引っ掛け部分にワイヤー本体両端部のフックを取り付ける方法になります。



支柱先端のワイヤー引っ掛け部にワイヤー本体のバネ直線部を写真の様に押し当てます

ワイヤー本体のフック部をそのまま反転させて。支柱本体のワイヤー引っ掛け部にはめます


支柱先端のワイヤー引っ掛け部に、はまったフック部を引っ張り方向へ強く引き寄せます

この時、ワイヤー引っ掛け部にフックがしっかりと引っ掛かっている事を確認して下さい


ご注意事項

※ 支柱本体は黒塗装の為、強くこすると塗装部が剥がれる可能性がございますが、製品仕様上、問題ございません



※ 施工手順書通りに、取り付けていただければ塗装は剥がれません。万が一、塗装が剥がれても支柱本体の材質はステンレスなので、錆び付きづらいです



※ ワイヤー引っ掛け部は、塗装が剥がれやすいですが、製品仕様上、問題ございません
