ワイヤー式壁面緑化工法

アルティマ壁面緑化システム (PAT.P)

緑化専用補助支持材 アルティマ グリーンラインは、2019年4月1日より、ワイヤー式壁面緑化工法 アルティマ壁面緑化システムに統合致します。

ワイヤーならではの自由な張りパターン (ストライプ、チェッククロス、ダイヤクロス)と

納まり(Lアングル、アルミ製緑化レール、ボルト支柱等)、さらにターンバックルを使用したロングスパン張りにも対応!


図面にご指定いただく際は、【呼び径 φ6 コーティングワイヤー仕様 スパイラルワイヤー】と記載下さい

植栽は別途、専門業者へお問い合わせ下さい

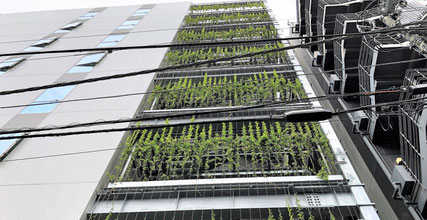

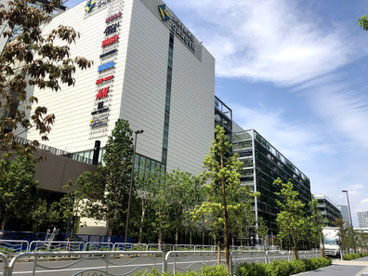

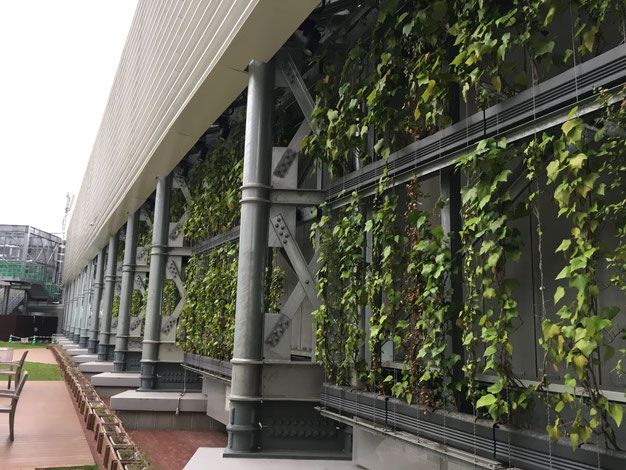

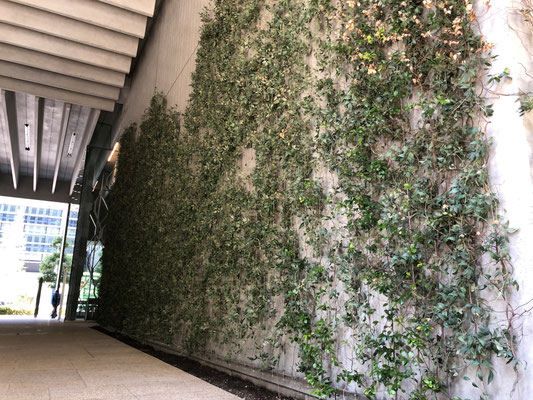

大型商業施設【有明ガーデン】に被膜φ6スパイラルワイヤー約9,000本採用




導入に辺り、求められた条件:

  • 限られた工期内で完了出来る施工性
  • 立体駐車場という風圧を受けやすい環境の中、植栽が剥がれない様な耐候性
  • コスト



導入後、先方からのフィードバック:

  • アングル穴にバネフック (バネグリップ)を引っかけ、テンションをかけるだけなので、施工が容易だった
  • スパイラル部に植栽が絡むので、風圧による植栽剥がれのリスクが少ないのではないか
  • スパイラルワイヤーセットは割高なイメージがあったが、ずいぶん安価に導入出来た




被膜φ6スパイラルワイヤーがφ3ステンレスワイヤーよりもお得な3つの理由




大半の方の誤解は、



【φ3 ステンレスワイヤーに比べて、スパイラルワイヤーは高い】 と思っている事です



それは、違います!!



被膜φ6スパイラルワイヤーがφ3ステンレスワイヤーよりも、 お得な3つの理由 をご説明いたします

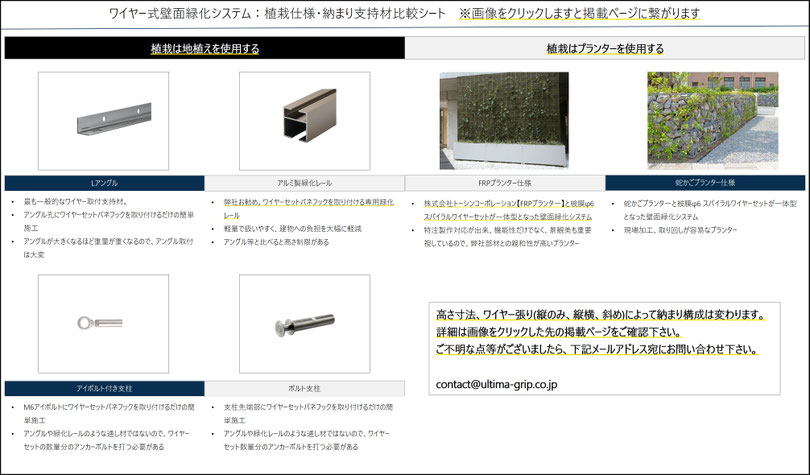

納まり支持材をLアングルではなく、【アルミ製緑化レール】をお勧めする理由

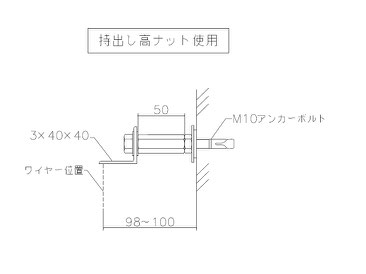

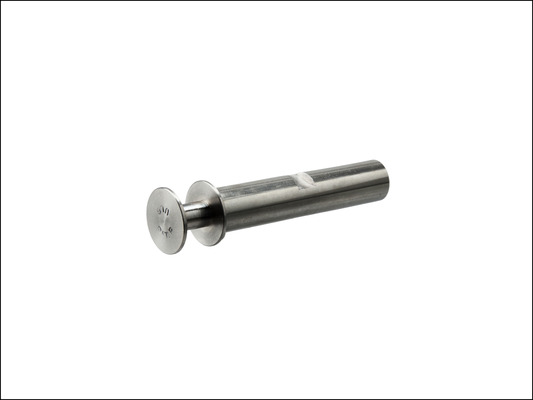

各納まり支持材(Lアングル、アイボルト付き支柱、ボルト支柱、アルミ製緑化レール)をコスト比較(概算設計価格)すると、



Lアングル等に比べ、アルミ製緑化レール仕様がトータルコストで一番安価になります。





アルミ製緑化レールを推奨する理由は、もちろんコストだけではありません。



景観性、施工性も含めてワイヤー式壁面緑化に最適な支持材だからです。

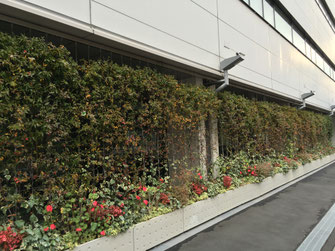

多数の実績:トーシンコーポレーションのプランター+

アルティマの壁面緑化ワイヤー部材




プランター緑化のリーディングカンパニーであるトーシンコーポレーションのプランターは、根の生育が早いツル性植物を使用するアルティマの壁面緑化ワイヤー部材との相性がよく、多くの実績があります。

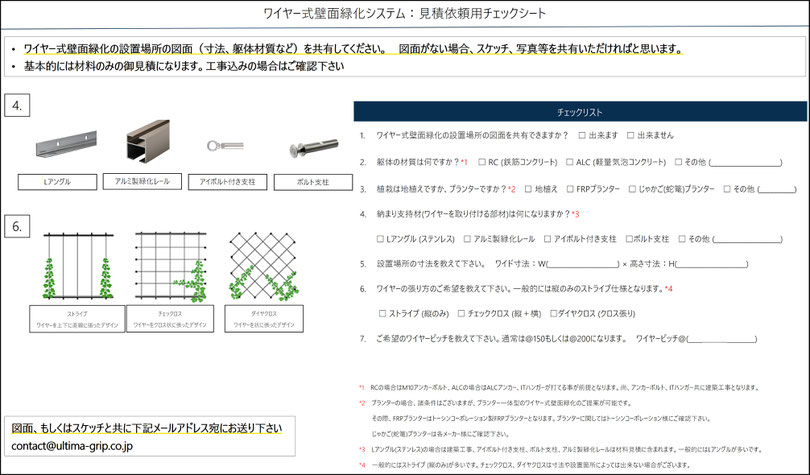

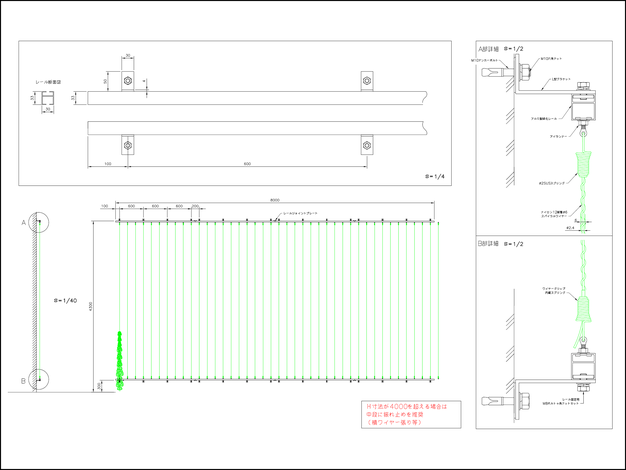

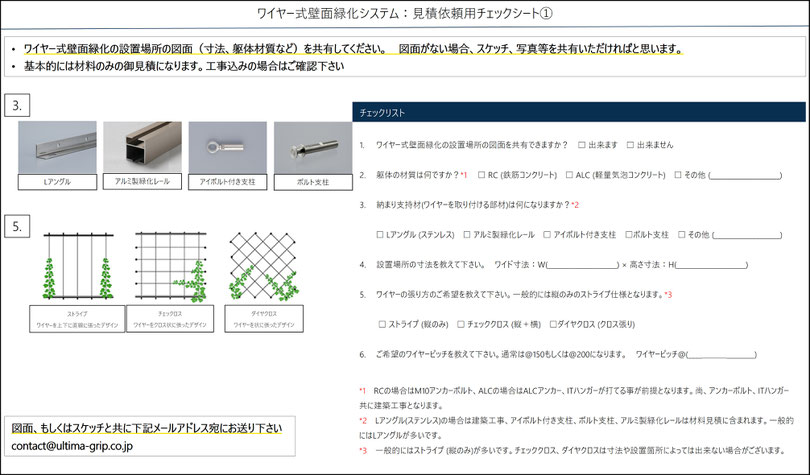

納まりパターンと設計価格の目安




4種類の納まり支柱×3種類のワイヤー張りパターンに対応。また、ロングスパン (ワイヤー長:6-10m程度)にも対応。



納まり支柱別ラインアップの詳細、及び概算設計価格をご確認下さい

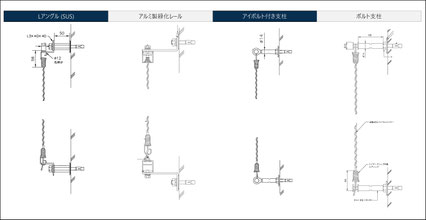

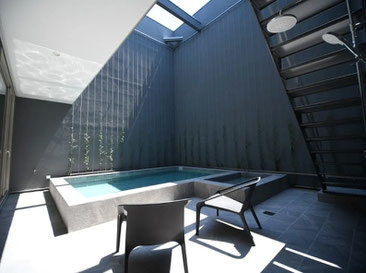

様々な納まりパターン例




アルティマ壁面緑化システムは、ワイヤーならではの様々な納まり構成が可能です。

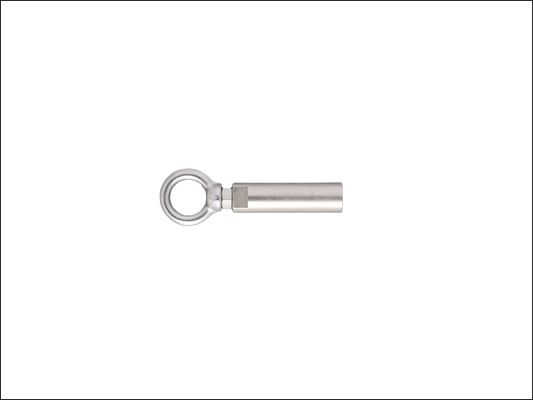

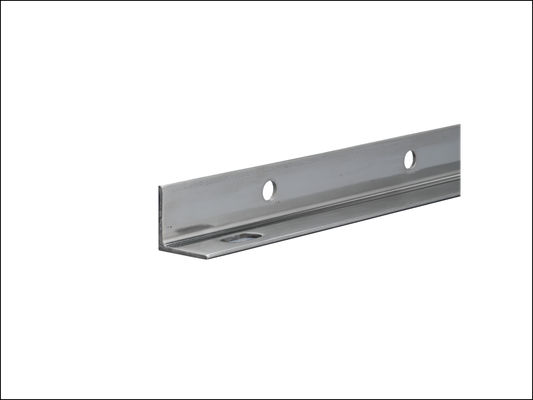

通常の納まり支柱材として選択される事の多い【Lアングル】【アイボルト付き支柱】の他、アルティマ オリジナル支持材【アルミ製緑化レール】

また、意匠、躯体、コストに応じた特殊な納まりまで対応してきました。



納まり構成の参考として、ご覧下さい。


製品特徴




ワイヤーならでは自由な張りパターン (ストライプ、チェッククロス、ダイヤクロス)と

納まり(Lアングル、アルミ製緑化レール、ボルト支柱等)に対応!



➀安全性

  • グリップ機能により、ゆるみのないテンションを維持できます。
  • 少ない部材の構成で低コストで施工することができます。
  • 緑化条例の緑化面積に算入できます。(地域の条例に則します。)



②施工性

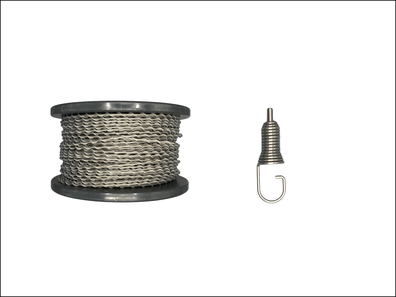

  • ワイヤーは、標準ワイヤー(SUSφ3)と被膜φ6 スパイラルワイヤーの2種類をご用意。

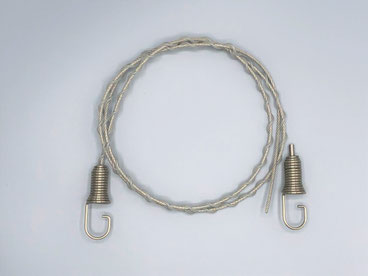

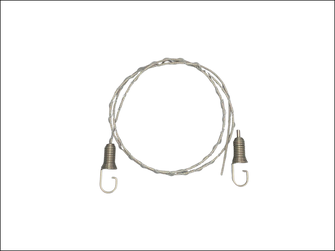

  • ワイヤーの両端部には支柱に合わせ、 主に【被膜φ6 スパイラルワイヤーセット】をセットします。
  • 事前に現場に合せてワイヤー寸法をカットします。 現場での設置は容易です。
  • コンクリート壁(RC)、ALC壁の施工が可能です。



③機能性

  • ワイヤー片端金具部にはバネが内臓され、均一で適度なテンションを保持した施工ができます。
  • ワイヤーもう片端金具にはグリップ機能が内臓。
  • グリップ機能により、ワイヤーを差込むだけで簡単にロックします。
  • ワイヤー交差部に設ける「リング金具」は、登ろうとすると 「ずれる」いたずら防止機能があります。
  • リング部に切込みを設けた「切込みアイボルト付支柱」で ワイヤーの引回しが手早く行えます。
  • ワイヤーが自然な植物の伝い上がりを手助けし、 建物を傷めたり、汚す心配がありません。
  • 被膜φ6 スパイラルワイヤーの採用により、植物がら旋状のワイヤーに絡みやすく伝い上がりしやすい優しい設計です。
  • 被膜φ6 スパイラルワイヤーの採用により、日照による植物の熱焼けを 低減し健やかな成長の手助けをします。
  • 少ない部材は軽量で壁面に過度の負担をかけません。
  • 高さは最大10mのロングスパンまで対応します。
  • 壁面からのワイヤー持出し距離は約80~90mm。
  • 壁面と植栽との間に充分な距離を確保するので、 壁面を傷めずまた外断熱効果を高めます。



④デザイン性

  • 緑化完成までシステムが壁面に同化し、建物景観を活かします。
  • ワイヤーシステムは柔軟性に富み、美しく自由なデザイン表現が可能です。
  • 植栽の種類は登攀型・下垂型植物(ツル植物)が適し、上下いずれからも植物を生育させることが出来ます。



業界初の「新工法レールスライド方式」の採用



  • アルミ製緑化レールに専用の被膜φ6 スパイラルワイヤーセットを取付、システムを完成。
  • 軽量薄型でスリムなレール形状は目立たずに建物や周辺空間と同化し、緑化環境と調和。
  • 従来仕様のスチール製Lアングルの施工性、コスト、質感、全てを見直した緑化に最適な支持材システム。
  • 低コストでレールの連結(縦×横)を容易にし、小規模から大規模まで設置のバリエーションと共に自由なデザインに対応。

主な納入実績



最新の使用事例は、こちらをご確認下さい。




使用現場 納品時期
戸塚区吉田町マンション 2005年2月

日本貨物鉄道

中央研修センター

2005年2月
西岐波小学校 2005年12月

サミットストア

葛飾区役所前

2006年1月

あきる野中央図書館

立体駐車場

2006年1月
AMNY坂上ビル 2006年3月
東京トヨペット足立店 2006年5月
ヴェロックス赤坂通り 2006年10月

ナショナル

トレーニングセンター

2006年11月
新宿区立四谷小学校 2006年11月

神田川環状七号線

地下調整池

2006年11月
袋井ごみ処理施設 2006年12月
新宿区立西早稲田中学校 2008年3月
烏山駅前子育て支援施設 2008年4月
銀座PIASビル 2008年4月



使用現場 納品時期
島忠小平店 2008年5月
ベルサール六本木 2008年8月
JR東京総合病院 2009年4月

ヴィナシス金町

タワーレジデンス

2009年4月
株式会社オクタ新社屋 2009年6月
野火止商業施設「クルネ」 2009年8月
高座渋谷駅前複合ビル「IKOZA」 2009年10月
SJ51工区街路 擁壁 2009年10月
墨田区総合体育館 2009年10月
港区立高陵中学校 2009年12月

東久留米市立第一小学校

体育館

2009年12月
NTT保土ヶ谷ビル 2010年1月
スマイルプラザ中央町 2010年1月
放射線医学総合研究所 2010年2月他
那覇空港自走式駐車場 2010年2月



使用現場 納品時期
日本通運芝浦研修センター 2010年3月
ネクストサイト中野(NTT) 2010年5月
埼玉県本庁舎 2010年6月他

杉並区天沼小学校

2010年6月
仙台トラストシティ 2010年7月

墨田区総合体育館

(テニスコート)

2010年7月

URハートアイランド

新田F街区住宅(駐車場)

2010年8月
浜見平団地 立体駐車場 2010年9月
豊田市福祉センター 2010年9月
豊洲 2010年11月

一宮斎場

2010年12月
TODA BUILDING青山 2011年1月
県立川越高等技術専門学校 2011年2月
JR目黒グリーンビル 2011年3月
筑波大学イノベーション 2011年4月



使用現場 納品時期

京浜交通

小倉営業所立体駐車場

2011年6月

清水本社ビル

2011年11月
エコビレッジ日本橋水天宮 2011年12月

都立羽村特別支援学校

2012年3月

三田ベルジュビル

2012年4月
佐川急便新東京店 2012年11月
宮崎市役所庁舎 2012年12月

イオン東久留米

ショッピングセンター

2013年2月

赤塚第二中学校

2013年3月
四谷保健センター 2013年9月

ジョーシン電機店

2013年9月
芝フロントビル 2014年4月
先端地震防災研究棟 2014年6月

谷中防災・

コミュニティ施設

2014年10月

特別養護老人ホーム

千川の杜

2014年11月



使用現場 納品時期
タイヤ館大宮西店 2014年11月
芝消防署 2015年7月
中京テレビ新社屋 2015年6月

東京消防庁

江東航空センター

2015年8月
西友朝霞根岸店 2015年8月
健康科学大学 2015年10月
豊洲新市場管理棟 2016年3月
東北沢駅 機械棟 2016年10月

京王ストア

キッチンコート野崎店

2016年10月

都立江東地区

第二養護学校グランド

2017年7月

ガーデンテラス赤羽

2017年8月

前田道路株式会社

東京合材工場 破砕施設

2017年11月
埼玉県魚市場物流センター 2017年11月
深川消防署有明分署 2018年3月
長谷工システムズ本社 2018年6月



使用現場 納品時期
プラウドシティ越中島 2018年12月
入間ハート病院 2019年1月
足立区立江北桜中学校 2019年2月

都営住宅27H-117東

江東区豊洲

2019年3月

都営住宅27H-119東

江東区豊洲

2019年4月

有明ガーデン

2019年5月他

JECビル(高宮学園)

2019年7月
ヤマトグループ 新港南ビル 2019年8月

碑小学校

2019年9月

ホテルオークラ東京

2019年9月

東松山アパホテル

2019年9月
東京令和館 中野 2019年10月
シティータワー金町 2019年11月
ラフルール本山 2020年2月



他多数
