ワイヤー式防鳥システム
アルティマ(Uグリップ)防鳥ワイヤー (PAT)
| 特集 | |||
|
必ずご確認下さい
|
|
支柱UBS-T0、UBS-T0 B、UBS-T0 D (ビス止め取付可能箇所)の取付に関して
|
支柱UBS-T0、T0 B、T0 D取付は、必ず構造物先端から30～40mm程度内側に施工してください。
支柱UBS-T00 (壁付け用台座のみ)取付は、構造物上から100mm程度の高さに施工する事を推奨します。
また、取付下地によってビス種類が異なりますので、発送の際、ビスは同梱しておりません。
取付下地に合わせたビスを選択する必要がございます。
これらは一般的にハードルが高いので、専門業者もしくは工務店での取付を推奨致します。
施工手順書および取付ビスの推奨については、下記ページをご参考いただければと思います。
|
特注対応可
|
|
UBWシリーズ (ワイヤー線径φ1.2)、待望のロングスパンタイプ 【UBW-60 (B)、UBW-70 (B)、UBW-80 (B)】
|
設計者様、ゼネコン様から多くのお問い合わせをいただいておりますワイヤーセットのロングスパンタイプ L=6,000、L=7,000、L=8,000に特注対応致しました。
バネフックおよびバネグリップ外径φ10、さらにバネグリップ仕様ですので、ワイヤー張りが緩む事がありません。
ワイヤー線径φ1.2で使用するバネフック、バネグリップだからこそ実現できた仕様になります。
ロングスパンタイプを使用する事で中間支柱を取り付ける事が出来ない開口部などに対応可能となります。
納まり支柱は変わらず、ビス止め用支柱 UBS-T0、T0 B、T0 D、一般形鋼用フランジ部専用支柱 UBS-FN、丸形パイプ専用支柱 UBS-Pで使用可能です。
| UBWシリーズ ロングスパンタイプ UBW-60 (B)、UBW-70 (B)、UBW-80 (B)を使用するメリット |
|
|

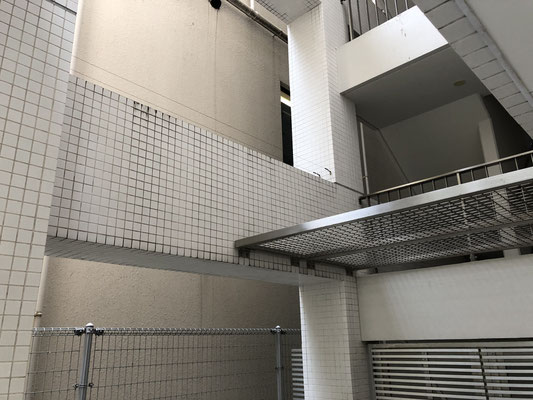

開口部に取り付ける、もしくは壁付けであれば取付可能な場合
|
中間支柱を取り付ける事が出来ない開口部に取り付ける事が出来ます。

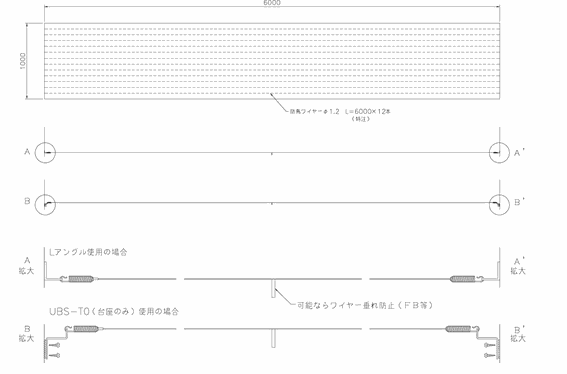

納まり例としまして、【A】ステンレスアングルを設置する場合や、【B】支柱UBS-T00(壁付け用台座のみ)(画像参照)を設置する場合がございます。
|
UBWシリーズ (ワイヤー線径φ1.2) UBW-Bシリーズ (ワイヤー線径φ1.2) |
|||
|
品番 |

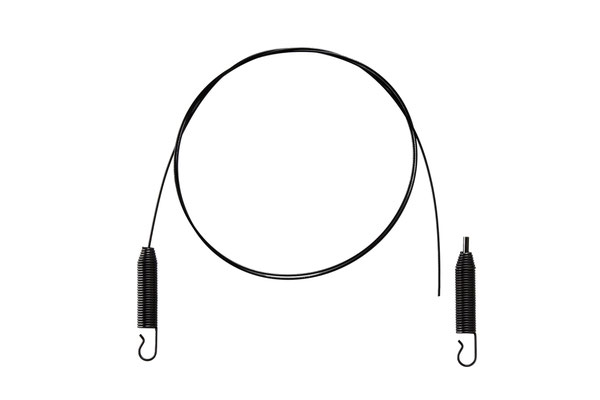

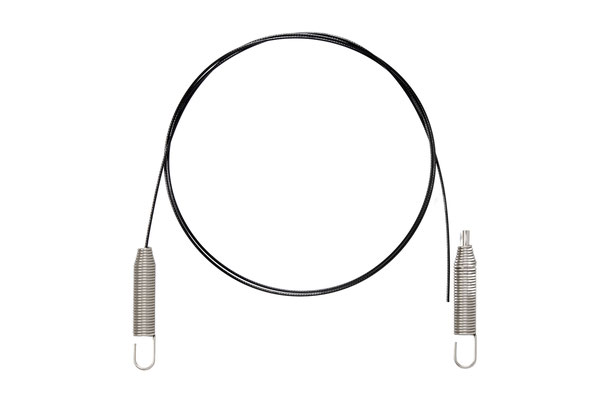

【特注】UBW-60 【特注】UBW-60B |
【特注】UBW-70 【特注】UBW-70B |
【特注】UBW-80 【特注】UBW-80B |
| ワイヤー長 | L=6,000mm | L=7,000mm | L=8,000mm |
| 材質 | バネ部：SUS304 グリップ部：真鍮 ワイヤー部：SUS304（7×7） | ||
| 仕上げ |
UBWシリーズ：グリップ部：ニッケルメッキ UBW-Bシリーズ：バネ部：黒染め、グリップ部：黒クロメートメッキ |
||
| 線径 | コーティングワイヤー Φ1.0～1.2mm(黒) | ||
| 備考 | 設計図にご指定いただく際、「Φ1.2 Uグリップ防鳥ワイヤー」とご記載下さい。 | ||
| 付属ワイヤー | 寸法以内で長さは自由に調整できます。 | ||
※ バネ、グリップ、ワイヤーのセットとなります。
※ 付属するワイヤー寸法以内で長さ調整は自由に行なえます。
※ ワイヤーの張り具合の目安は、目視で水平を保つ程度です。
※ 両端のバネを張りすぎないように設置してください。両端バネの引っ張り目安は1.5倍(50～55mm程度)です。
※ 改良のため、予告なく形状・仕様を変更することがあります。
※ ワイヤーは黒色ナイロンコーティングです
|
|
||||
|
品番 |

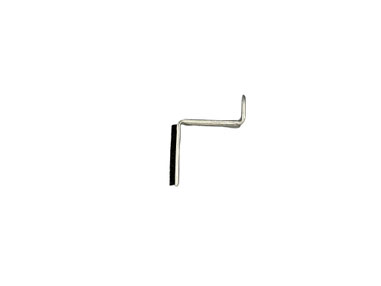

UBS-TO0 (壁付け台座のみ) |
|||
| ワイヤー段 | 1段 | |||
| 材質 | SUS304 | |||
|
備考 |
|
|||
※ 取付ビスは付属していません。取付箇所に合わせて、市販品をご使用ください。
※ 防水が必要な場合は、台座取付後ビス部に防水処理をして下さい

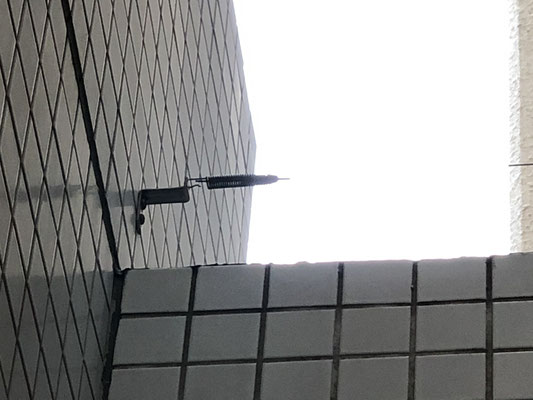

※ 支柱UBS-T00 (壁付け用台座のみ)の取付は構造物上から100mm程度の高さに施工する事をお勧め致します。
|
設置手順
|
設置手順はUBW、UBWMシリーズと同様、バネ部をフック支柱に引っ掛けるだけ、ワイヤーをループにし、カシメる必要がありません。
