ワイヤー式防鳥システム
アルティマ(Uグリップ)防鳥ワイヤー (PAT)
|
取付事例
|
|
開口部に物理的に侵入させない取付事例
|
開口部に鳥を物理的に侵入させない為の納まりになります。
支持材 ステンレスアングルを設置、ワイヤーセットを30～80mmピッチで取り付けます。
ステンレスアングル 3×30×30はL=2,000以内の対応が可能です。躯体とアングルを設置するM10アンカーボルトは建築工事となります。
|
制震ダンパーに用いた制震工法によるH鋼部の取付事例
|
都営住宅の耐震改修工事においてアルティマ(Uグリップ)防鳥ワイヤーを設置しました。

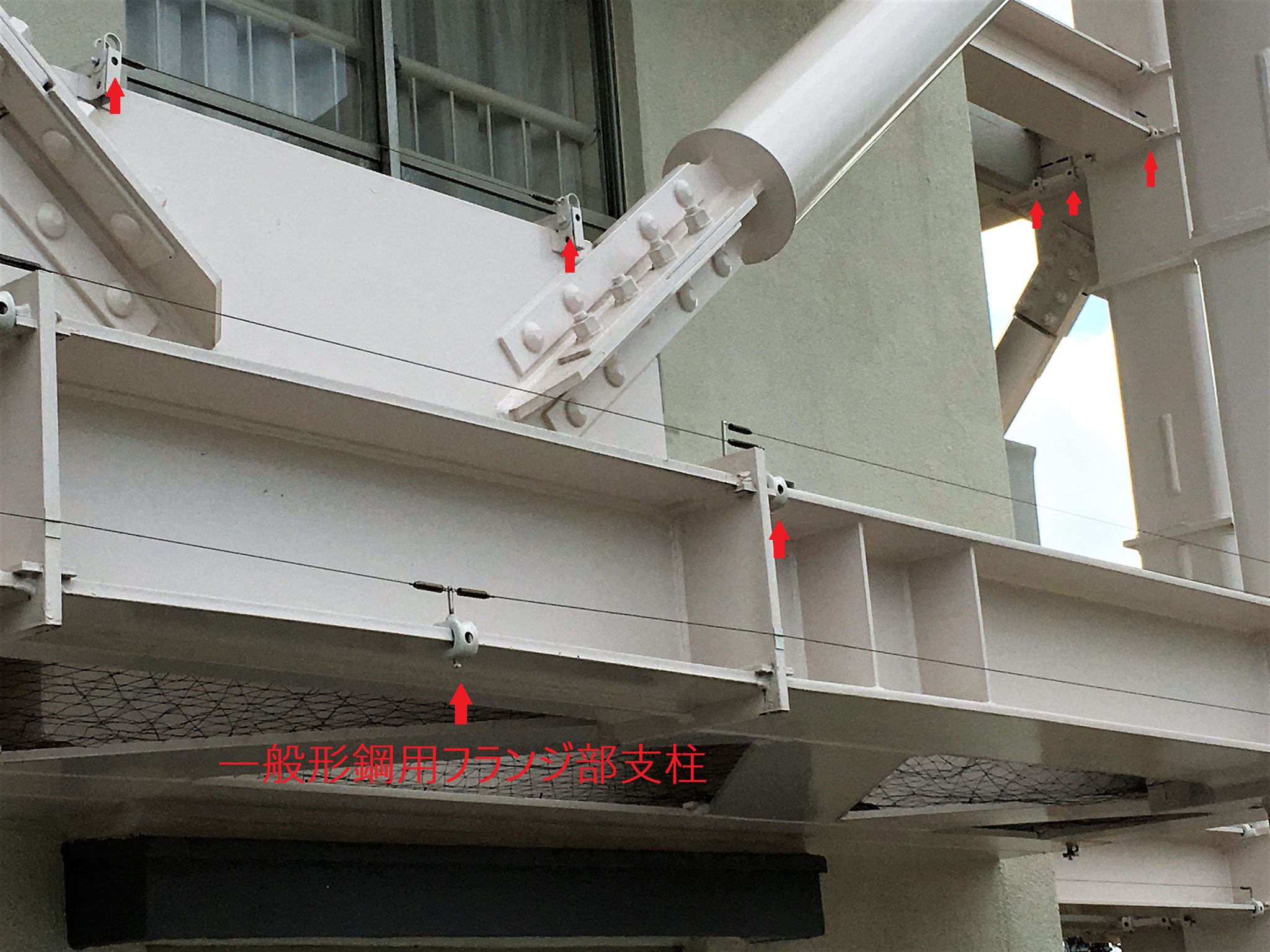

H鋼区切り内に一般形鋼用フランジ部支柱を立て、ワイヤー本体を張設しました。
ワイヤー長さは自由に調節できます。（ワイヤースパンは最大5ｍまで対応。中間支柱は２ｍに１箇所程度必要）
小さな隙間内にも鳩などの鳥類が停まれなくなり、巣作りの予防になります。
H鋼区切り内が小さい場合は、仕切りをまたいでワイヤー本体を張設することも可能です。

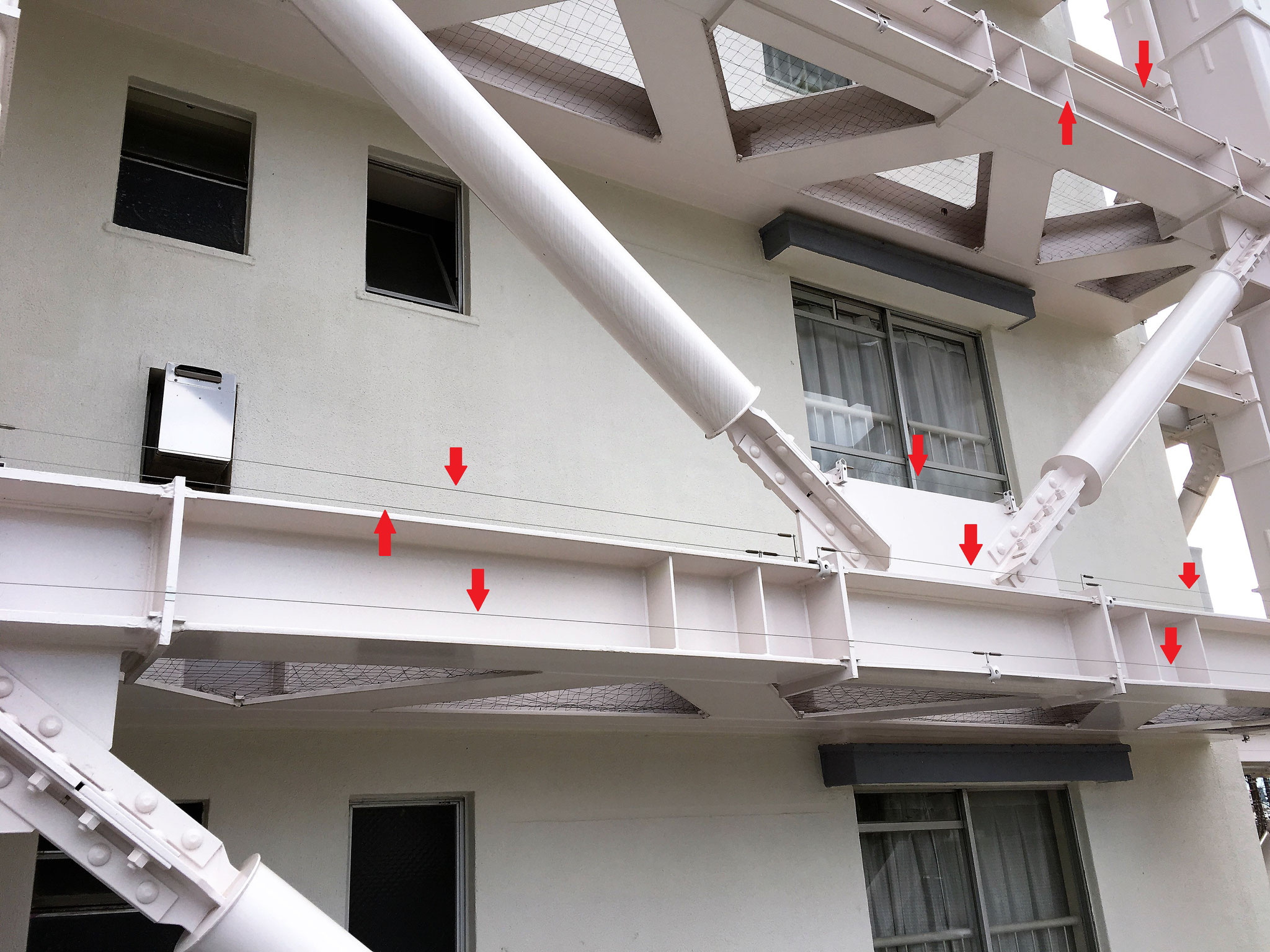

H鋼の上下にアルティマ(Uグリップ)防鳥ワイヤーを張設し、鳩などの鳥類の停留を防止しています。
ワイヤー本体のスパンが長い場合、中間に支柱を立てます。
支柱は端部・中間共に共通です。
|

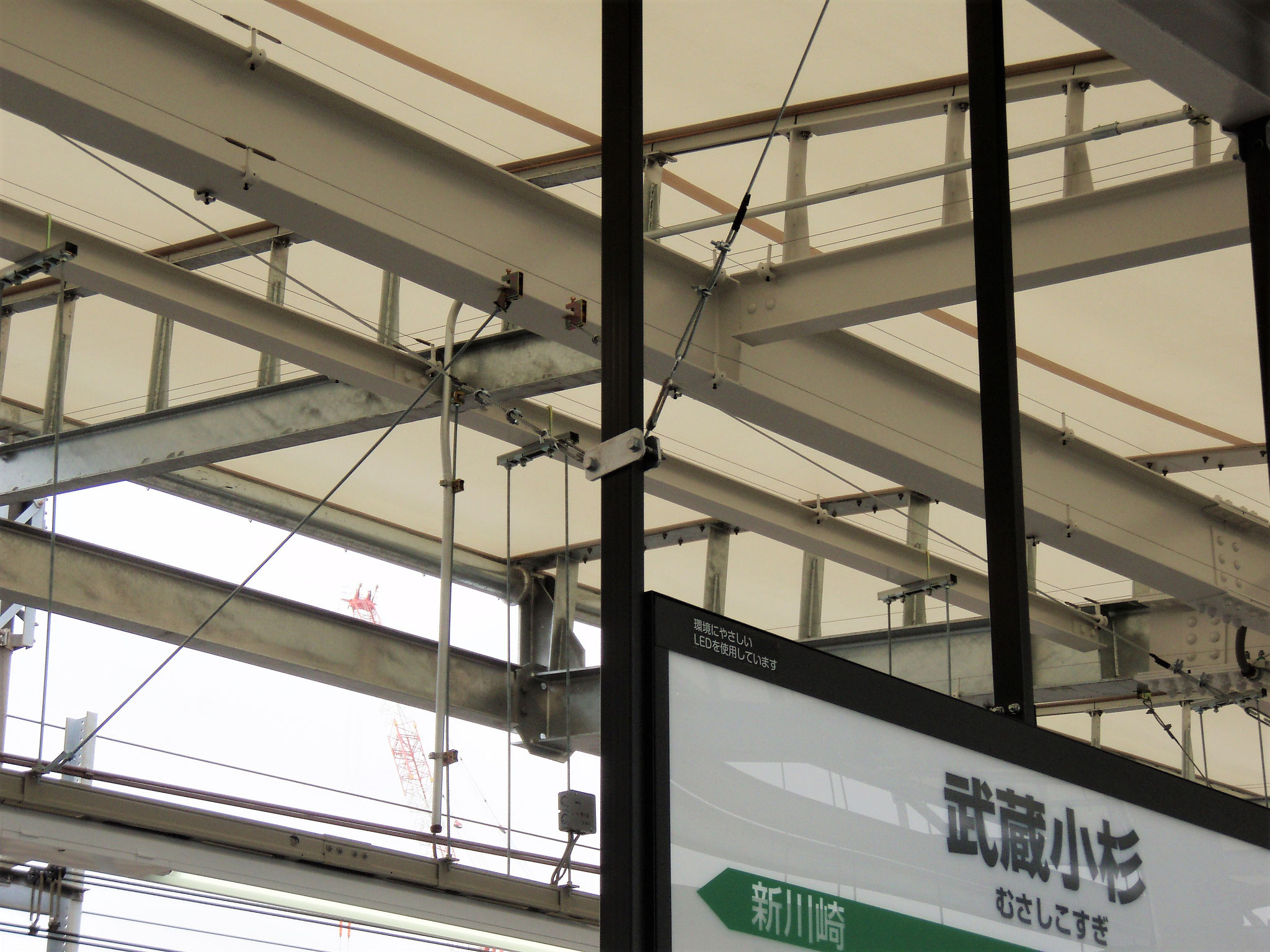

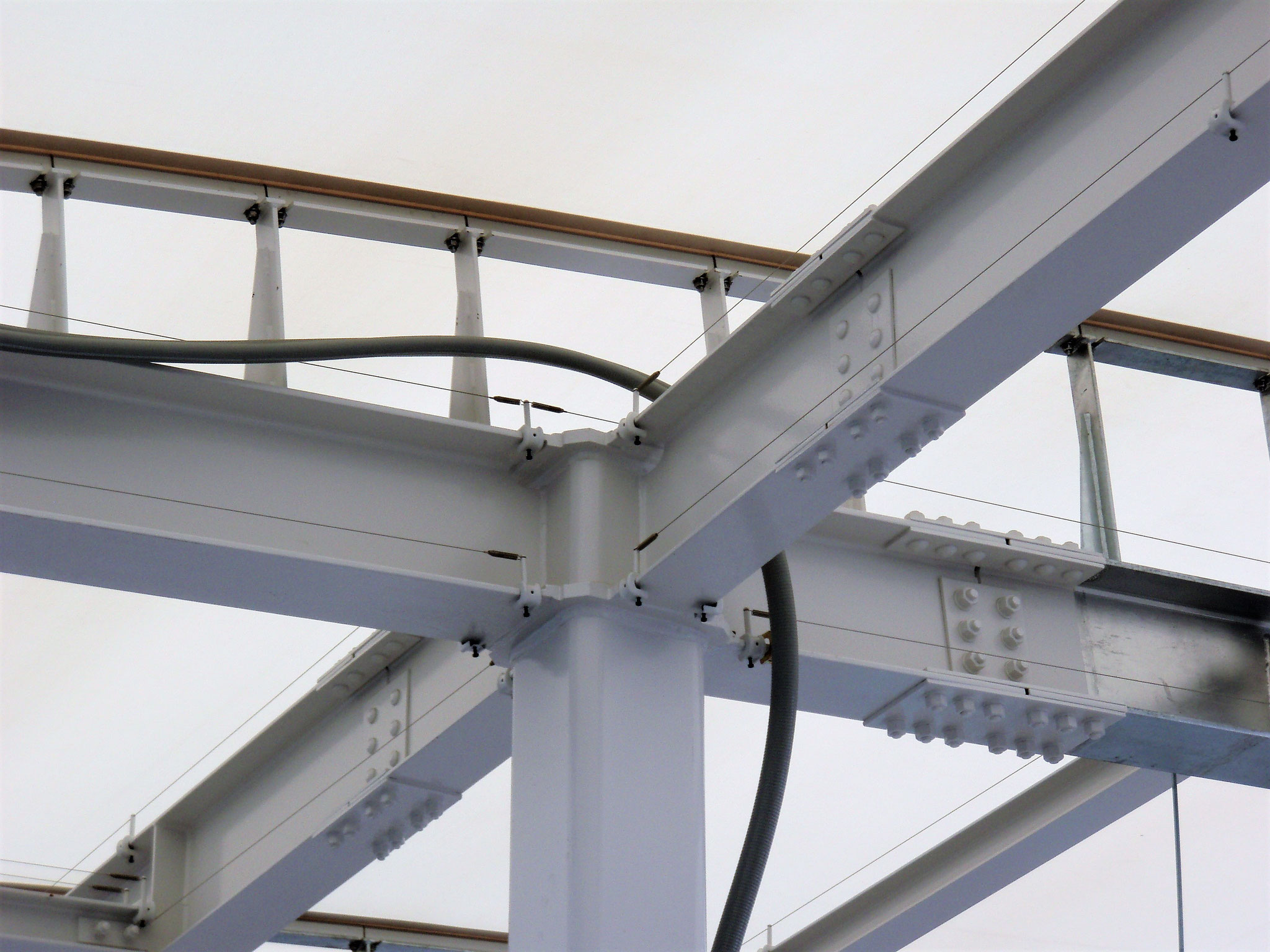

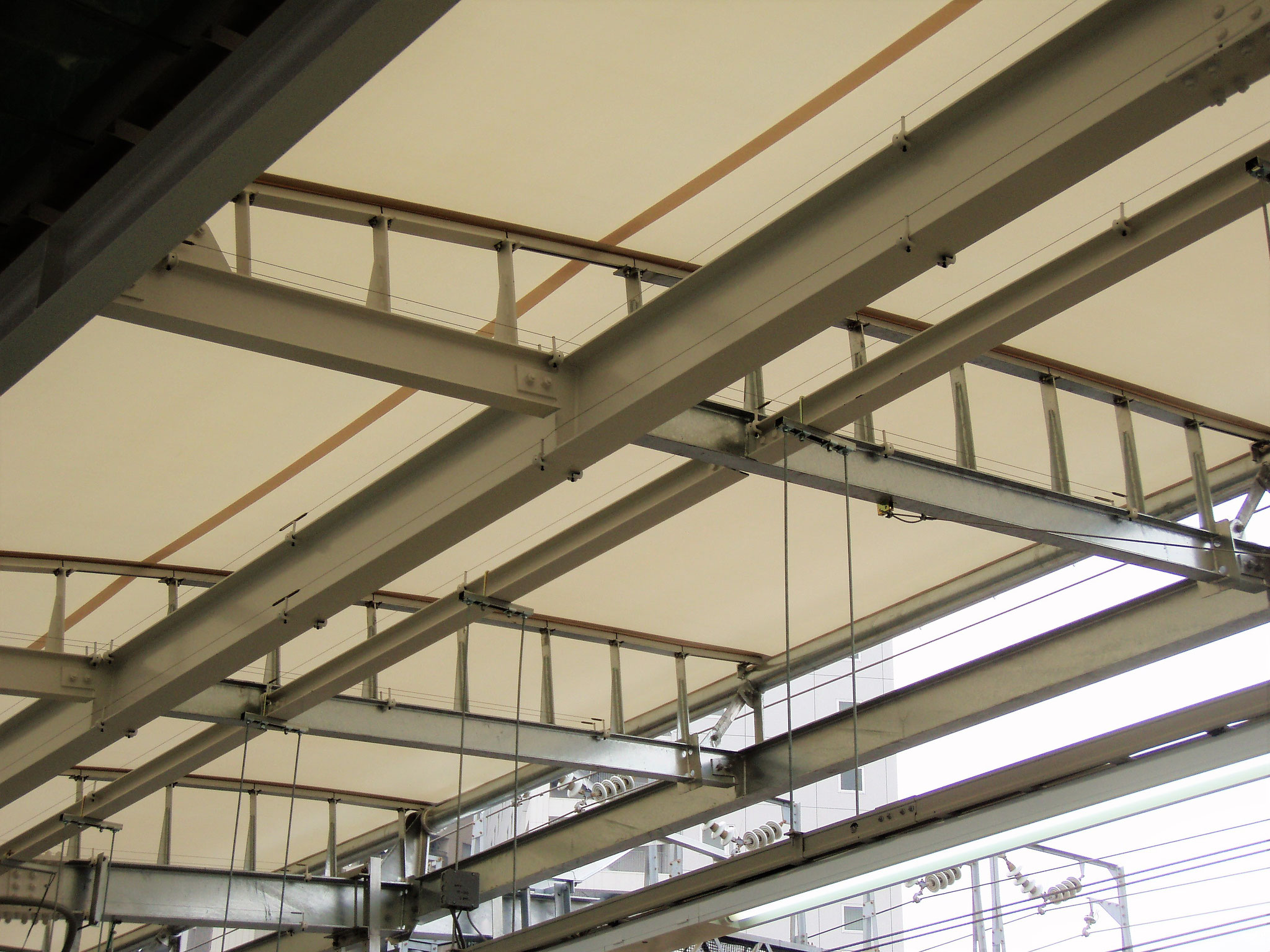

制駅舎H鋼部の取付事例
|
