    特集



     新製品





     支柱の2列配置に対応した、ビス止め取付支柱 【UBS-T0 D】

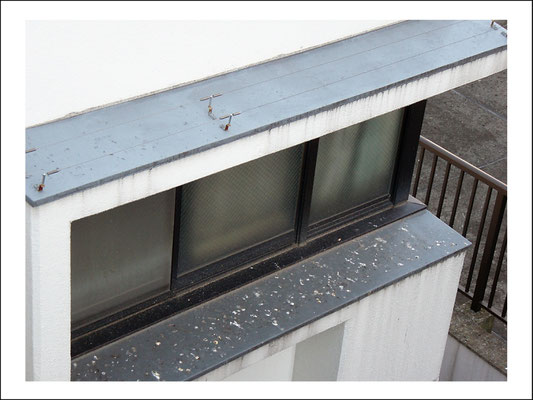

    奥行きがある庇部に対し、本当に縁だけ防鳥対策をしていれば大丈夫なのか？？

    特に設計者様、ゼネコン様から多くのお問い合わせをいただいております。



    設置環境によりますので、どの程度の効果があるかは難しいですが、物理的に1列よりも2列、2列よりも3列配置した方がハトが止まりづらい、入りづらい環境になります。



    通常、支柱の2列配置をする場合、支柱UBS-T0 (B)を2列配置する必要があります。



    新ラインアップのUBS-T0 Dは2列配置の支柱を1セットにした商材になります。




    2列配置に対し、支柱UBS-T0ではなく、支柱UBS-T0 Dを使用するメリット

    • コスト削減：従来の2列配置の支柱本数を半分にすることが出来、コスト削減に繋がります。

    • 施工手間軽減：UBS-T0の場合、2列配置で必要なビスは4個 (UBS-T0×2本)ですが、UBS-T0 Dは2個 (UBS-T0 D×1本)で良いので、施工手間の軽減に繋がります。

    支柱2列配置、支柱UBS-T0の納まり

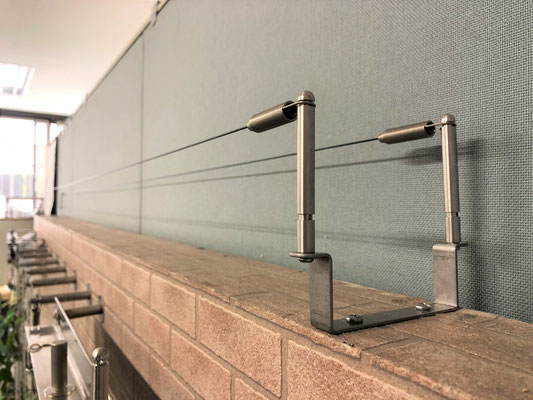

    支柱UBS-T0 Dの納まり




     価格、納まり例



    延長16mに対し、UBWシリーズ (φ1.2)を2列配置で取り付けた場合



    商品名 延長：16m

    本体 Uグリップ防鳥ワイヤー UBWシリーズ (φ1.2)

    UBW-40×8組

    支柱 UBS-T0 (ビス止め可能箇所)

    		18本
    設計価格　合計 52,800円
    商品名 延長：16m

    本体 Uグリップ防鳥ワイヤー UBWシリーズ (φ1.2)

    UBW-40×8組

    支柱 UBS-T0 D (ビス止め可能箇所)_2列配置用

    		9本
    設計価格　合計 49,200円

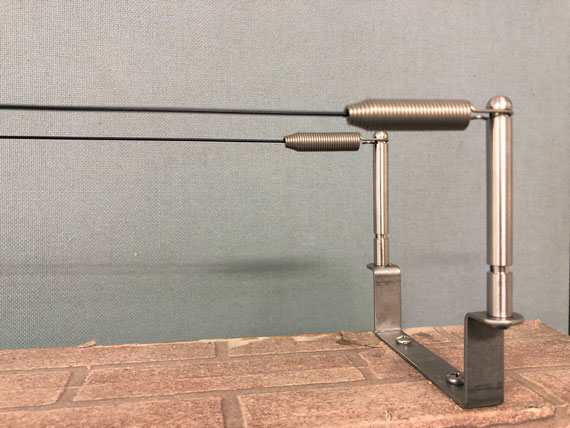

    ※ 写真はワイヤー2段仕様になります

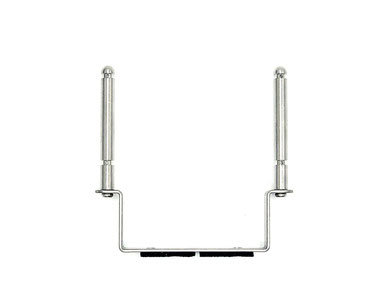

    品番

    UBS-TO1 D

    UBS-T02 D

    ワイヤー段 1段 2段
    材質 SUS304

    備考

    • 台座裏側止水用シーラー付 (ネジ部の止水は別途現場で行ってください。)
    • 端部、中間支柱共通

    ※ 取付ビスは付属していません。取付箇所に合わせて、市販品をご使用ください。

    ※ 中間支柱は2,000mmピッチを目安に設置して下さい。

    ※ 壁付けの場合は、支柱部を取り外し台座のみでご使用下さい。 　

    ※ 台座と支柱をつなぐビスを緩めることで、支柱のワイヤー通し孔の向きが変更できます。

    ※ 防水が必要な場合は、台座取付後ビス部に防水処理をして下さい

    ※ 支柱のの取付は必ず構造物先端から30～40mm程度内側に施工して下さい。 際部への取付が困難な場合は、台座を90度回転させ支柱部を外側にせり出して下さい。



     設置手順



    設置手順はUBW、UBWMシリーズと同様、バネ部をフック支柱に引っ掛けるだけ、ワイヤーをループにし、カシメる必要がありません。
