ワイヤー式振れ止め アルティマ ワイヤーロック (振れ止めワイヤーシステム)
部材構成パターン (PDF、DXF)
アルティマ ワイヤーロック(振れ止めワイヤーシステム)はグリップ単品、グリップ+ワイヤーの組み合わせとなります。
施工の際は吊り金具、サポート材などの強度も考慮してください。
| 許容荷重 | ワイヤー線径 | グリップ | ワイヤー仕様 | 備考 | 納まり図(DXF) |
手順書(PDF) |
|
| ① 単体 | 170kg以内 | φ3.0 | ULG-3012 | - | - | DXF | |
| ② グリップ+ワイヤー | 170kg以内 | φ3.0 | ULG-3012 | 両側溶断 | グリップ×2個 | DXF | |
| ③ グリップ+ワイヤー | 170kg以内 | φ3.0 | ULG-3012 | 片側端子 | グリップ、受け金具、各1個 | DXF | |
| ④ 単体 |
55kg以内 |
φ1.5 | ULG-1509 | - | - | DXF | |
| ⑤ グリップ+ワイヤー | 55kg以内 | φ1.5 | ULG-1509 | 両側溶断 | グリップ×2個 | DXF | |
| ⑥ グリップ+ワイヤー | 55kg以内 | φ1.5 | ULG-1509 | 片側端子 | グリップ、受け金具、各1個 | DXF | |
|
|||||||
|
①、②、③ 部材構成パターンφ3.0
|
|
ストライプ A： ～H5,00 |
|

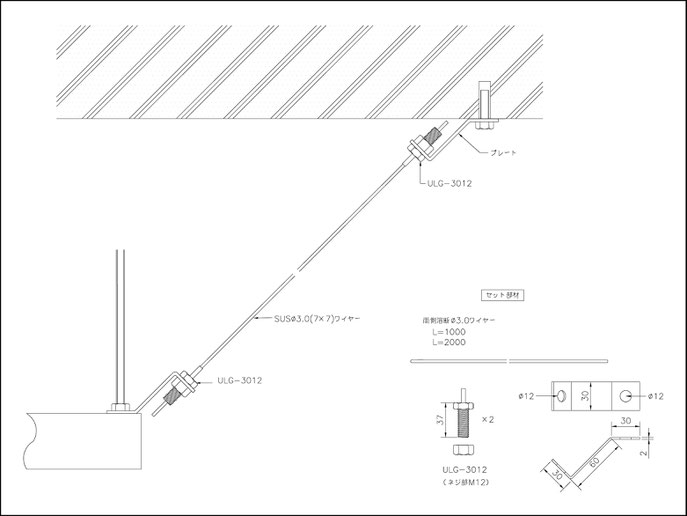

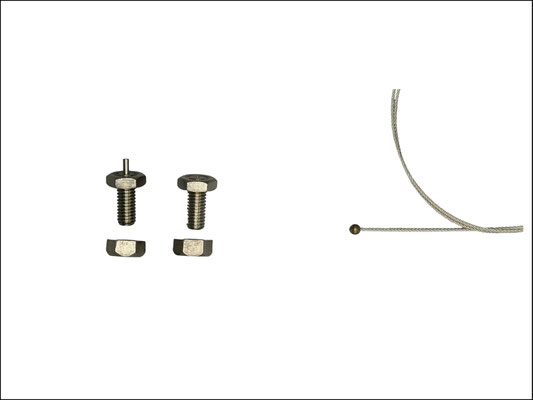

① 単品φ3.0 ULG-3012 ② φ3.0 ULG-3012+ワイヤー(両側溶断)
|
|
|
|
|
|
|
|
|
|
ストライプ A： ～H5,00 |
|

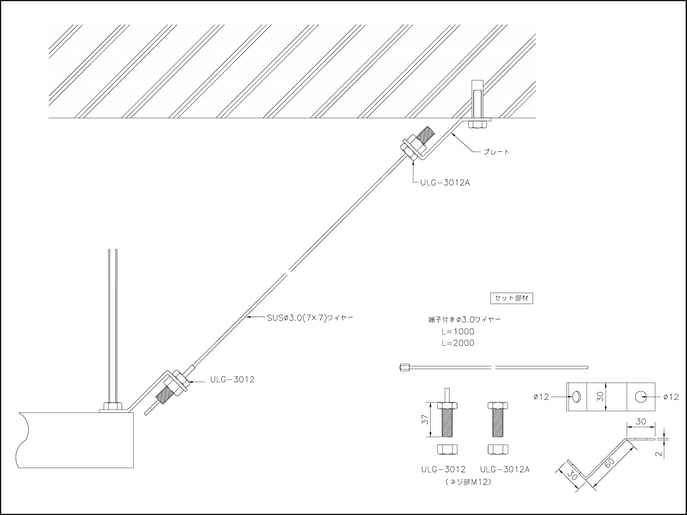

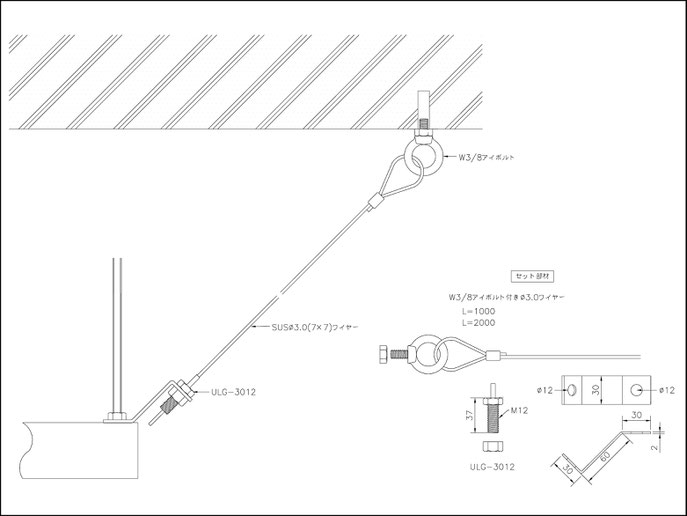

③ φ3.0 ULG-3012(A)+ワイヤー(片側端子) |
|
|
|
|
|
|
|
|
|
④、⑤、⑥ 部材構成パターンφ1.5
|
|
ストライプ A： ～H5,00 |
|

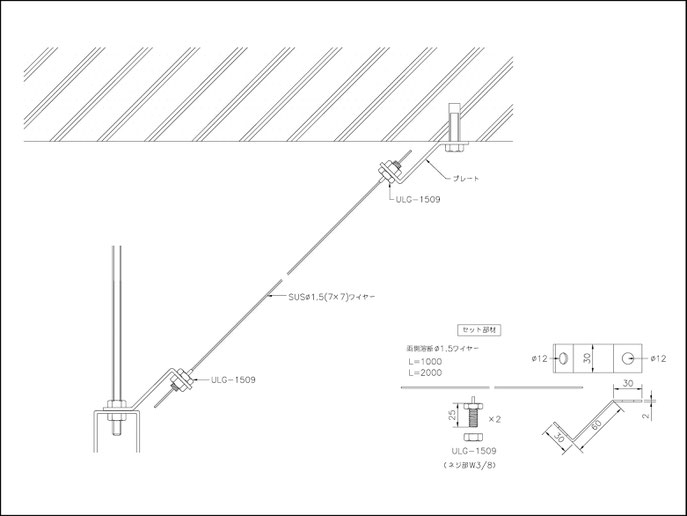

④ 単品φ1.5 ULG-1509 ⑤ φ1.5 ULG-1509+ワイヤー(両側溶断)
|
|
|
|
|
|
|
|
|
|
ストライプ A： ～H5,00 |
|

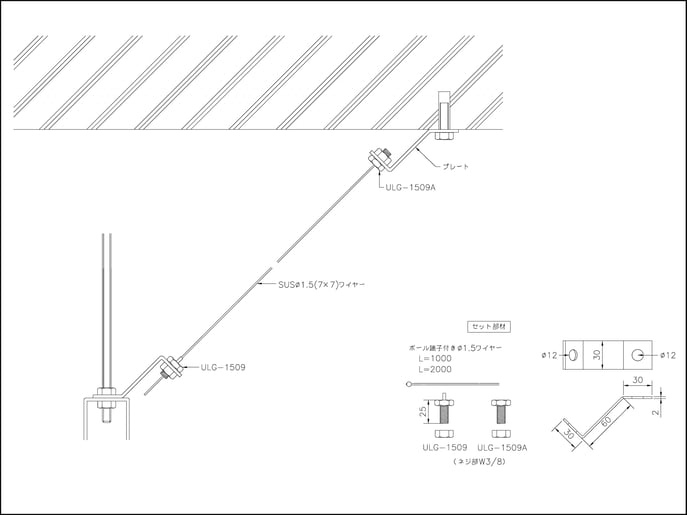

⑥ φ1.5 ULG-1509(A)+ワイヤー(片側端子)
|
|
|
|
|
|
|
|
|
