アルティマ振れ止めワイヤーシステム

振れ止め専用ワイヤー アルティマ ターンバックルは、2022年2月18日より、アルティマ振れ止めワイヤーシステムに統合致します。




 なぜ、設計者がアルティマ ターンバックルを選ぶのか?





 2002年頃、某鉄道会社の新駅舎の設計時に設計さんから、こんな事を言われました。

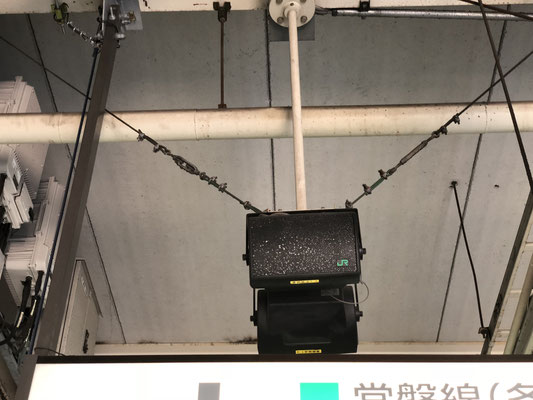

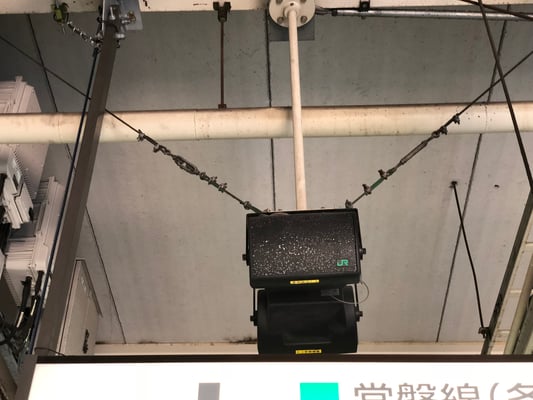

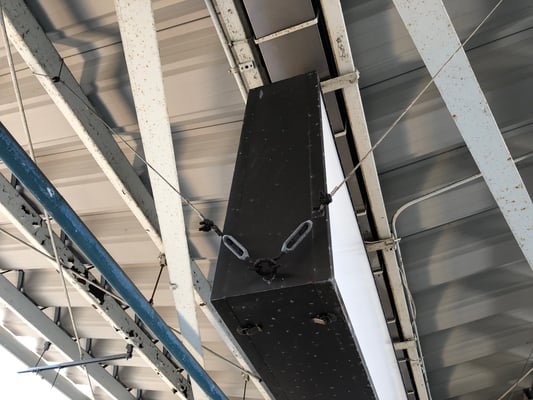

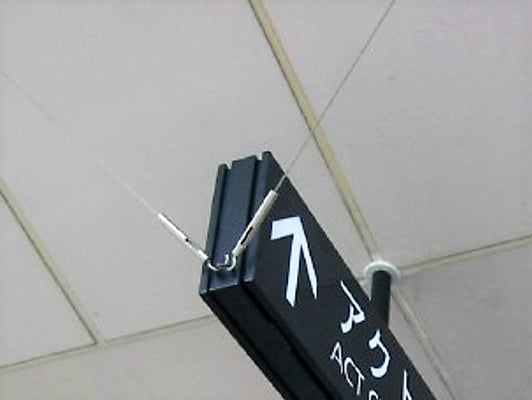

『ホームや壁面を景観的に綺麗に納めたのに、ターンバックルを使ったサインの振れ止めがあまりにも汚いので、まいったよ。。。  アルティマでもっと洗練されたターンバックル作れないの???』




 従来のターンバックルは、
  • ワイヤーを引っ張るのが大変・・・

  • 足場などの狭い場所でターンバックルを回す作業が大変・・・
  • 意匠に工夫がなく、あまり見栄えが良くないものが多い・・・

 従来のターンバックル設置手順は、

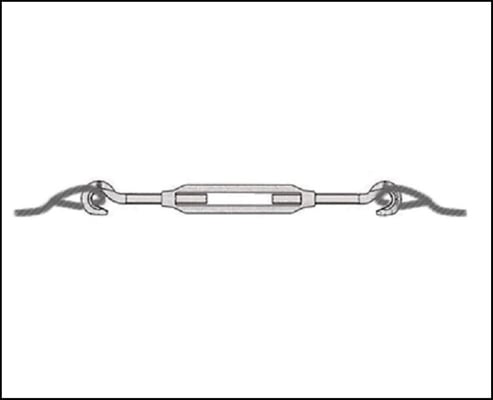

  1. 先端フックにワイヤーを引っ掛ける

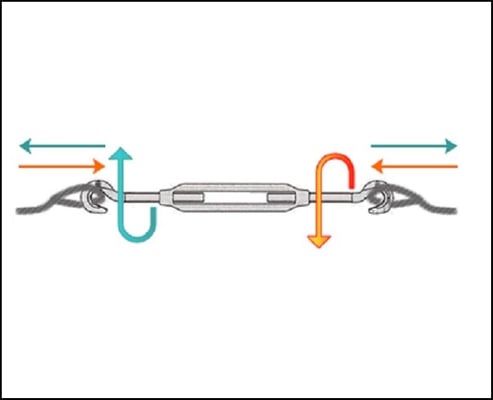

  2. 真ん中部を回す事で、両端フック部を伸び縮みさせテンションをかける

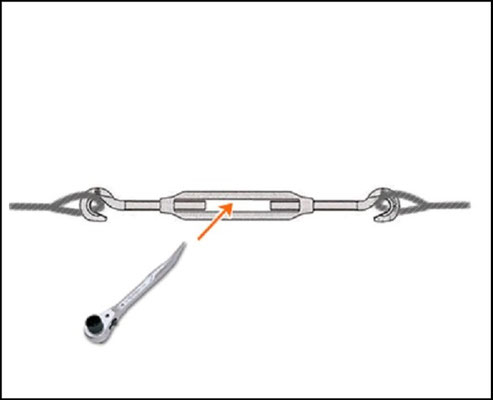

  3. 手で回せなくなったら、真ん中部に工具を差し込んで回し、ワイヤーによりテンションをかける

※ 画像出展:https://ihc.monotaro.com/topic/080328/

そこで、【景観、意匠も美しく、かつ設置が容易でターンバックル本来の仕様性も保持したものを作れないか。】

それを実現したのが、アルティマ ターンバックルです。

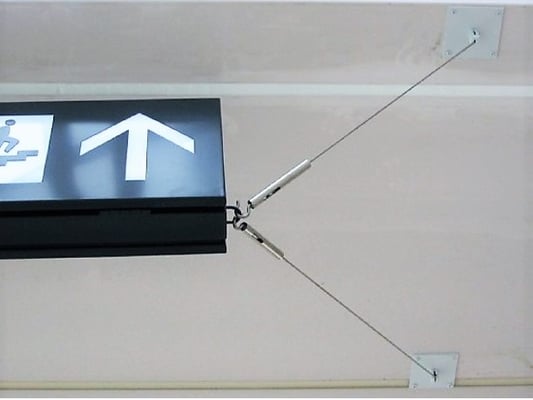

 アルティマ ターンバックルは、
  • ターンバックル部分と接続ワイヤーグリップが一体化したスリムボディ
  • ワンタッチロック機能採用でワイヤーの着脱がピンの操作で行え、設置作業が大幅に軽減
  • 高いグリップ力により、ロングスパン (10m程度)の設置が可能

 アルティマ ターンバックル設置手順は、

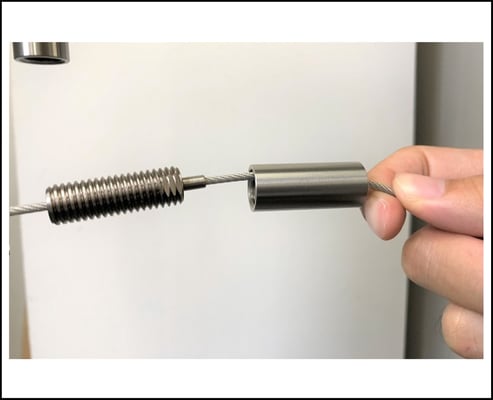

  1. グリップにワイヤーを挿入する
  2. グリップから出たワイヤーを本体の長孔に差し込み、グリップを本体ケースにねじ込む
  3. 長孔から出たワイヤーを手で引っ張り、グリップ先端をスパナで保持し、本体ケースを回してテンションをかける



 製品仕様





品番

UTB-30BN

UTB-30CN

UTB-30DN

端部の形状

フック アイ ストレート
パイプ穴の形状 長穴

使用線径

ステンレスワイヤーΦ3

材質 ステンレス
安全荷重

SUS 640N(65kg以内)

SUS 980N(100kg以内)

SUS 980N(100kg以内)

備考 ワイヤー長の調整可能

※安全荷重はターンバックル側の強度です。施工の際は吊り金具、サポート材などの強度も考慮して下さい。
※改良のため、予告なく形状・仕様を変更することがあります。



 製品姿図





 UTB-30BN





 UTB-30CN





 UTB-30DN






 取付手順





 UTB-30BN





 張り直し (UTB-30BN、UTB-30CN共通)





 UTB-30DN
