アルティマ振れ止めワイヤーシステム
振れ止め専用ワイヤー アルティマ ターンバックルは、2022年2月18日より、アルティマ振れ止めワイヤーシステムに統合致します。
アルティマ製ワイヤーグリップは設備工事の振れ止めとして幅広く使用されております
当社製品に使用されているワイヤーグリップは設立以来、業界要求に合わせ、そのニーズに適したグリップを提供してきました。
建築金物業界だけではなく、ワイヤーに優しく、グリップ力が強い特徴が産業機器におけるワイヤー検査治具、建設設備業界など幅広く使用されております。
特に某電設資材会社へは、照明・空調器具を取り付ける設備に使用するワイヤー振れ止め等の調整固定金具として、1990年から100万個以上の出荷実績がございます。
※製品仕様変更に伴い、納品製品は廃盤
| ➤ トップ | ➤ アルティマ製グリップは一般ワイヤー止め金具と何が違うのか？ | ➤ 製品仕様 (振れ止めワイヤーシステム) |
| ➤ よくある質問 | ➤ 何故、設計者がアルティマ ターンバックルを選ぶのか？ 他社製品との差別化ポイント | ➤ 製品仕様 (ターンバックル) |
| ➤ セット商材 ラインアップ | ➤ 設置手順書 |
|
製品仕様：アルティマ ターンバックル
|
|

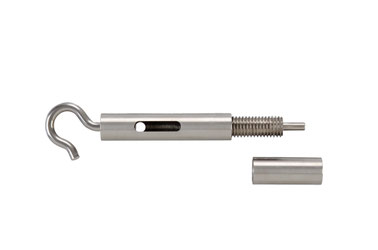

ターンバックル
|
|
品番 |
UTB-30BN |
|
端部の形状 |
フック |
| パイプ穴の形状 | 長穴 |
|
使用線径 |
ステンレスワイヤーΦ3 |
| 材質 | ステンレス |
| 安全荷重 |
SUS 640Ｎ（65kg以内） |
| 備考 | ワイヤー長の調整可能 |
|

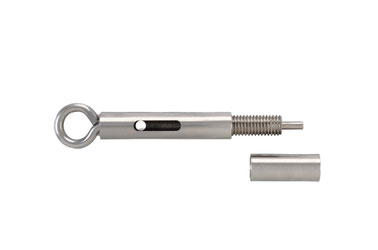

品番 |
UTB-30CN |
|
端部の形状 |
アイ |
| パイプ穴の形状 | 長穴 |
|
使用線径 |
ステンレスワイヤーΦ3 |
| 材質 | ステンレス |
| 安全荷重 |
SUS 980Ｎ (100kg以内） |
| 備考 | ワイヤー長の調整可能 |
|
品番 |
UTB-30DN |
| 端部の形状 | ストレート |
| パイプ穴の形状 | 長穴 |
|
使用線径 |
ステンレスワイヤーΦ3 |
| 材質 | ステンレス |
| 安全荷重 |
980Ｎ (100kg以内) |
| 備考 | ワイヤー長の調整可能 |
|
ターンバックル (旧仕様) ※ 在庫限り
|
|

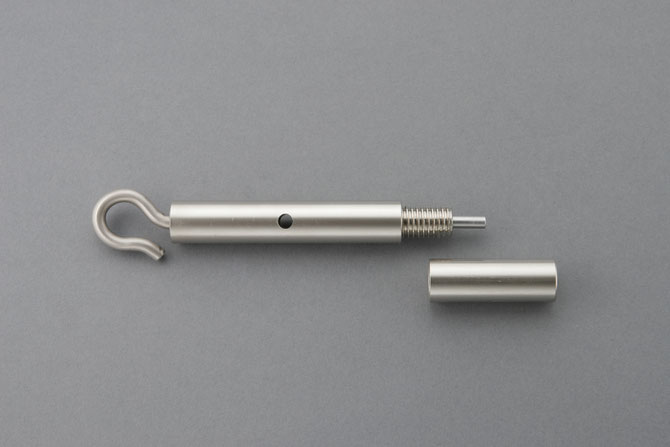

品番 |
UTB-30A |
|
端部の 形状 |
フック |
| パイプ穴の形状 | 丸穴 |
|
使用線径 |
φ3 |
| 材質 | ステンレス・真鍮・スチール |
| 仕上げ | サチライトニッケルメッキ |
| 安全荷重 |
640Ｎ（65kg以内） |
| 備考 | ワイヤー長の調整不可 |
|
※UTB-30Aは受注生産になります。納期はお問合せ下さい。 |
|
品番 |
UTB-30B |
|
端部の 形状 |
フック |
| パイプ穴の形状 | 長穴 |
|
使用線径 |
φ3 |
| 材質 | ステンレス・真鍮・スチール |
| 仕上げ | サチライトニッケルメッキ |
| 安全荷重 |
640Ｎ（65kg以内） |
| 備考 | ワイヤー長の調整可能 |
|
※UTB-30Bは受注生産になります。納期はお問合せ下さい。 |
|

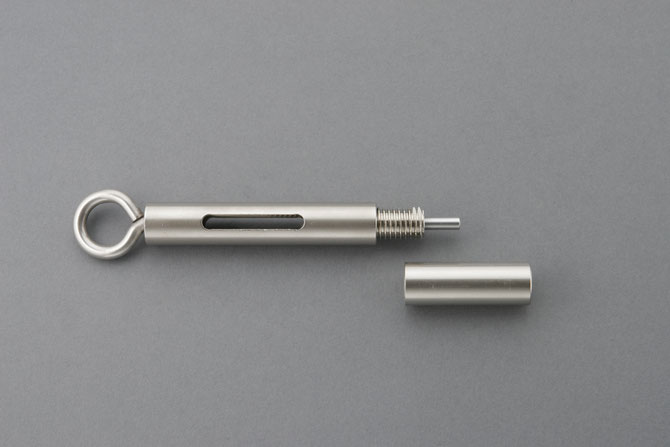

品番 |
UTB-30C |
|
端部の 形状 |
アイ |
| パイプ穴の形状 | 長穴 |
|
使用線径 |
φ3 |
| 材質 | ステンレス・真鍮・スチール |
| 仕上げ | サチライトニッケルメッキ |
| 安全荷重 | 980Ｎ（100kg以内） |
| 備考 | ワイヤー長の調整可能 |
|
※UTB-30Cは受注生産になります。納期はお問合せ下さい。 |
※安全荷重はターンバックル側の強度です。
※施工の際は吊り金具、サポート材などの強度も考慮して下さい。
※改良のため、予告なく形状・仕様を変更することがあります。
|
支持部材
|
|

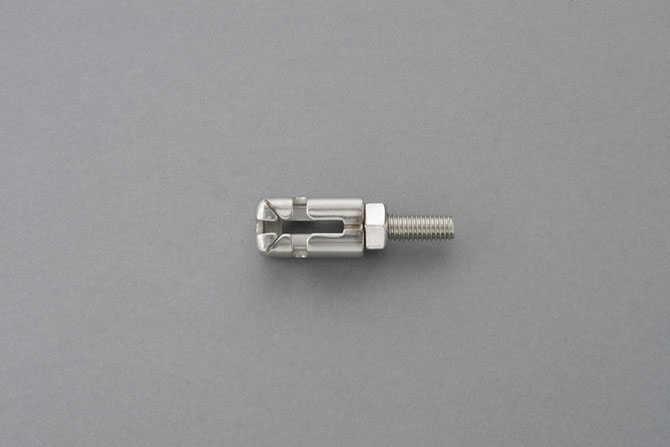

品番 |
端部金具 EB |
|
使用線径 |
Φ3 |
| 使用方法 |
片端子ワイヤーを使用し、３方向連続、
30～40度までの斜め張りに使用できます。 30～40度以内で､ご使用ください。 |
| 材質 | ステンレス |
|

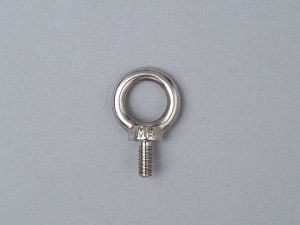

品番 |
M6アイボルト金具 |
|
使用線径 |
Φ3 |
| 使用方法 |
ターンバックルの端部形状がフック (UTB-30A、UTB-30B) 及びフックワイヤーをとめます。 相手方によって既製のM6六角ボルトをご用意ください。
|
| 材質 | ステンレス |
|

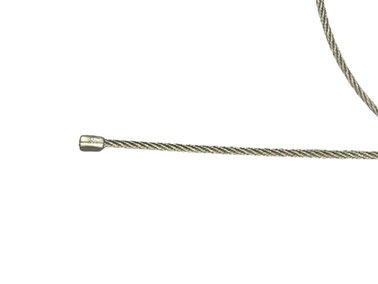

ワイヤー
|
※ターンバックルは全て溶断処理になります。ターンバックルの相手側は、溶接、端子、ループ、フックよりお選び下さい。
※当社用意の専用ワイヤー以外は使用しないで下さい。
※ワイヤーの標準寸法はＬ＝2000・3000mmです。その他の寸法はご相談下さい。
|

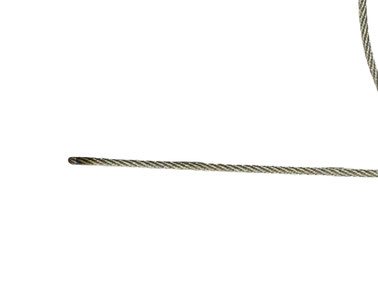

端末仕様 |
溶断 |
|
使用線径 |
Φ3 |
| 使用方法 |
各ターンバックルに使用可 相手側もターンバックルの場合は両端共に溶断。 |
| 材質 | ＳＵＳ304（7×7） |
| ワイヤー長 | L=2000mm・3000mm |
| 備考 |
|
端末仕様 |
端子 |
|
使用線径 |
Φ3 |
| 使用方法 |
相手側支持材が端末金具の場合に使用可
|
| 材質 | ＳＵＳ304（7×7） |
| ワイヤー長 | L=2000mm・3000mm |
| 備考 |
|

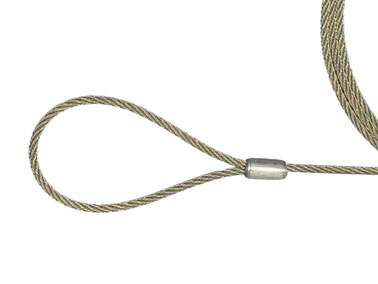

端末仕様 |
ループ |
|
使用線径 |
Φ3 |
| 使用方法 |
梁、柱などの部材にループを通して使用可
|
| 材質 | ＳＵＳ304（7×7） |
| ワイヤー長 | L=2000mm・3000mm |
| 備考 | ループ径 φ45 |
|

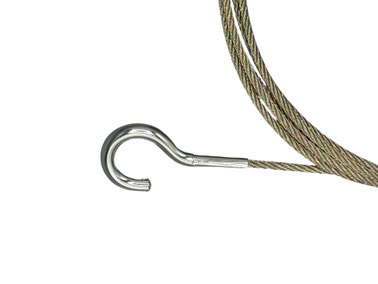

端末仕様 |
フック |
|
使用線径 |
Φ3 |
| 使用方法 |
相手側支持材がアイナット金具の場合に使用可 |
| 材質 | ＳＵＳ304（7×7）、スチール |
| ワイヤー長 | L=2000mm・3000mm |
| 備考 |
