ワイヤー式壁面緑化工法　アルティマ壁面緑化システム (PAT.P)

    • つる植物登攀用 緑化ワイヤー【被膜φ6 スパイラルワイヤー】使用！
    • ワイヤーならではの自由な張りパターン (ストライプ､チェッククロス、ダイヤクロス)と納まり(Lアングル、アルミ製緑化レール、ボルト支柱等) に対応！



     図面にご指定いただく際は、【呼び径 φ6 コーティングワイヤー仕様 スパイラルワイヤー】と記載下さい。

     植栽、潅水システム等は別途、専門業者へお問い合わせ下さい。




    トップ

    部材構成パターン

    		製品特徴 設置手順書 (PDF) 製品仕様
    様々な納まり構成例

    使用事例

    		CADデータ (DXF) よくある質問
    張りパターン×納まり仕様 特集

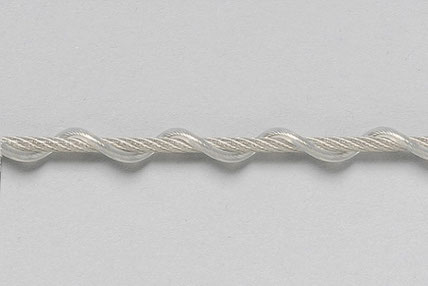

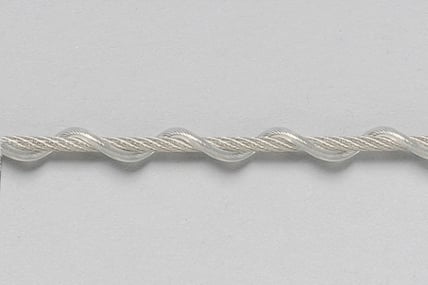

     ① つる植物登はん用 緑化ワイヤー　【被膜φ6 スパイラルワイヤー】



    近年、地球温暖化とヒートアイランド現象の進行により、壁面緑化に対する関心が高まっています。
    また、2020年東京オリンピック・パラリンピック開催に伴い、壁面緑化の普及拡大がより期待されています。

     一言で壁面緑化といっても様々な形態があります。直接登はん型、基盤型、下垂型等。用途、コスト、景観によって選択が変わります。


    弊社がご提供する形態はワイヤー型緑化になります。

    多くの施工実績から得た、様々な課題を解消する為に、『いかに植物に優しく』、『いかに植物との相性が良いか』をテーマに探求し、開発したのが植物に最も適する、つる植物登はん用 緑化ワイヤー『被膜φ6 スパイラルワイヤー』です。




     つる植物登はん用 緑化ワイヤー　【被膜φ6 スパイラルワイヤー】の特徴




    ※被膜φ6 スパイラルワイヤー単品での出荷はしておりません。両端部の金具が付属するセット品です。

    両端部の金具をご選択下さい。詳細は弊社までお問合せ下さい。







     ワイヤー式壁面緑化に関して、植栽業者、施工業者からの問い合わせから、被膜φ6 スパイラルワイヤーは誕生しました。



    • 沖縄などの過酷な環境でワイヤー式壁面緑化をする際、風圧と植物の自重で植栽が落下する事がある・・　植栽に引っ掛かりやすいワイヤーはないか・・
    • ワイヤーで施工した現場で、夏場の壁面西側で壁面が熱くなり、熱を持ったワイヤーに絡んだ植物が熱枯れする例がある。金属製ワイヤーが何とかならないか・・



    日照に強く。植物に絡みやすい。



    • 良く巻き付き、自然な伝い上りの手助けをします

    蔓科植物は北半球では右方向に巻き、南半球では左方向に巻き付きます。日本では右巻き付きになります。その自然の法則を活かし、ワイヤーと植物の系着力をより強固にすることが出来ます。



    • 風による植物の垂れを防ぎます

    台風などの強風が吹くような時、通常のステンレスワイヤーと比べ、被膜φ6 スパイラルワイヤーはスパイラル状(ら旋状)に植物がしっかりと絡み付いているので、風による被害を軽減できます。



    • 日照による熱やけを低減します

    オーステナイト系ステンレス鋼線に特殊技術により樹脂コーティングを施すことで、金属線に比べて熱伝導率が極めて低く、日照時における植物の熱焼けを低減することが出来ます。オーステナイト系ステンレス鋼線材SUS304材の熱伝導率は、14Kcl/ｍ.ｈ.ｒ.℃で一般炭素鋼の約2分の1で温まり難く、冷めにくい材料であり、さらに当社の技術により撚り線をし、表面積を増大させ、樹脂コーティングを施すことにより植物への熱伝導率を大幅に低減いたしました。



    • より建物に同化し、建物景観に優れています

    樹脂コーティングされていることで、ステンレスワイヤーに比べ太陽光の乱反射が少なくより建物壁面へ馴染み、建物景観を活かします。





     つる植物登はん用 緑化ワイヤー　【被膜φ6 スパイラルワイヤー】の耐候性

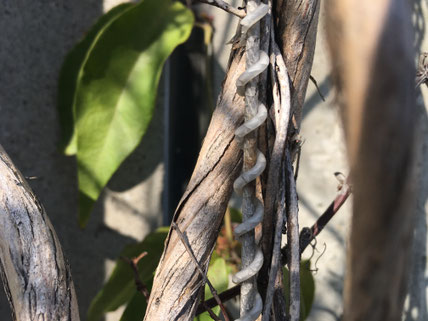

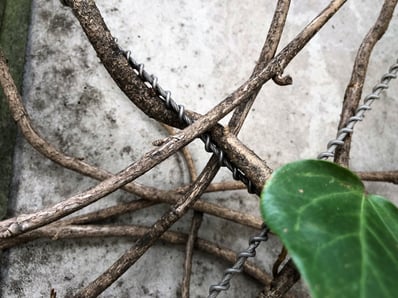

    2004年7月の取付日から18年が経過した被膜φ6 スパイラルワイヤーの劣化の有無を確認。



    所々、外周スパイラル部にクラックが入っていることを目視にて確認。

    触ってみた所、クラックが入った箇所が崩れるなどの脆さや損壊は見られなかった。

    ワイヤー芯部から外周スパイラル部も剥離することなく、しっかりと固着している。

    ワイヤー（樹脂部）の変色も確認はされなかった。

    18年間屋外にて設置した耐性の結果、クラックは確認されたものの、被膜φ6 スパイラルワイヤーの性能には問題は見られなかった。


    また、植物もしっかりと絡み付き、成長に影響を与えていないことを目視にて確認した。

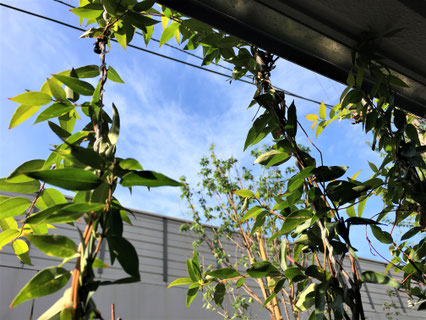

    落葉樹も毎年しっかりと『被膜φ6 スパイラルワイヤー』に巻きつきます。

    落葉樹などの様に一年で枯れて葉が落ちても、翌年にはしっかりと新芽を出し、既存の枝と共に巻きついて登はんしていきます。
    風で飛ぶ、植物が外れるなどの心配は見受けられません。






     被膜φ6 スパイラルワイヤーによる、つる性植物登はん経過



    被膜φ6スパイラルワイヤーを使用する事での植栽登はん経過や、施工場所毎の使用植栽についての資料は下記よりダウンロードしていただけます。(PDFデータ)



    【PDF】被膜φ6 スパイラルワイヤーセットによる、つる性植物登攀経過について

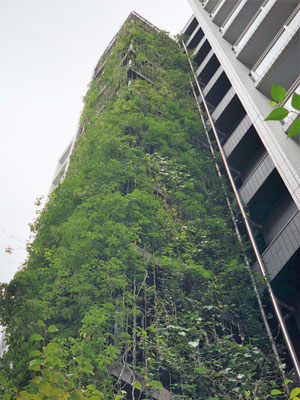

     ① JR東京総合病院



    施工現場 JR東京総合病院 施工時期

    2009年4月

    		植栽 ヘデラ・カナリエンシス
    納まり支柱 金網 ワイヤー種類 被膜φ6 スパイラルワイヤー ワイヤー端部金具 フック金具
    ワイヤー張りパターン ストライプ仕様 備考 地植え

    Before_2010年1月19日

    After_2016年6月30日

    ヘデラ・カナリエンシス

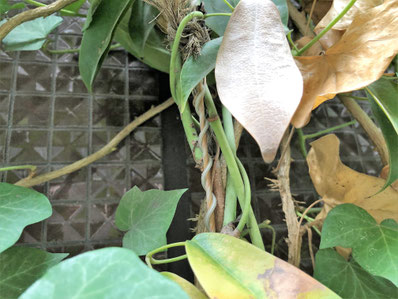

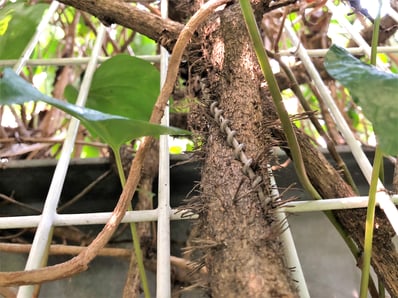

    登はん状況

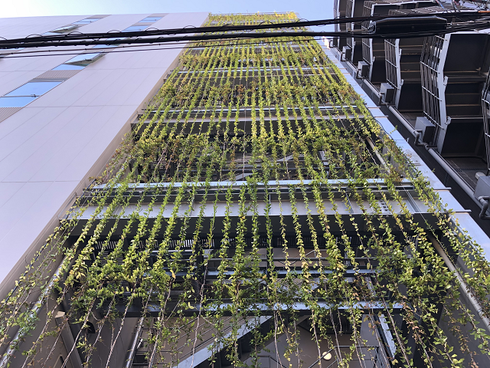

     ② アグリスクエア新宿



    施工現場 アグリスクエア新宿 施工時期

    2016年8月

    		植栽 ハゴロモジャスミン
    納まり支柱 Lアングル ワイヤー種類 被膜φ6 スパイラルワイヤー ワイヤー端部金具 ストライプ金具
    ワイヤー張りパターン ストライプ仕様 備考 地植え

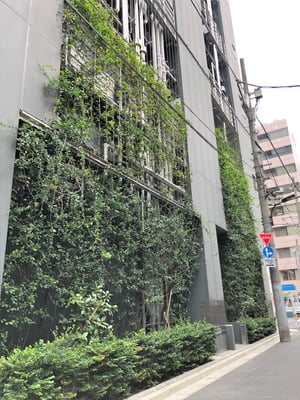

    Before_2016年11月17日

    After_2018年10月10日

    ハゴロモジャスミン

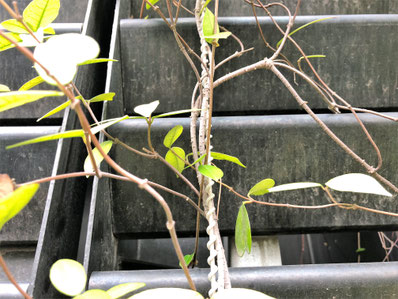

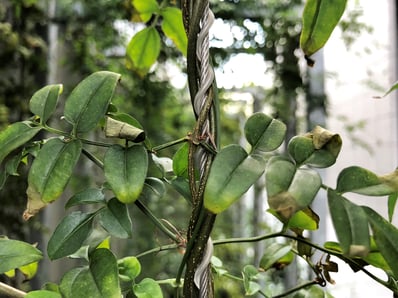

    登はん状況




     ③ エコビレッジ日本橋水天宮



    施工現場 エコビレッジ日本橋水天宮 施工時期

    2011年12月

    		植栽 ヘデラ・ヘリックス、スイカズラ、ムベ
    納まり支柱 アルミ製緑化レール ワイヤー種類 被膜φ6スパイラルワイヤー ワイヤー端部金具

    スパイラルワイヤーセット、フック金具

    ワイヤー張りパターン ストライプ仕様、チェッククロス仕様 備考 地植え

    【左】2012年5月12日　【右】2018年10月11日

    ヘデラ・ヘリックス

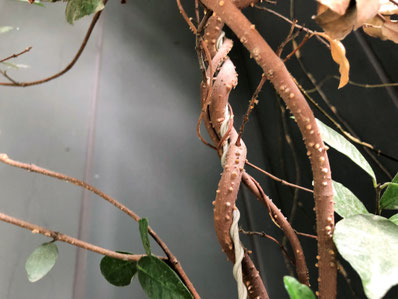

    登はん状況

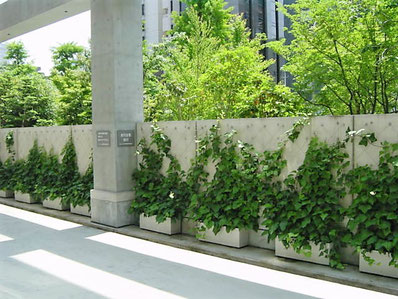

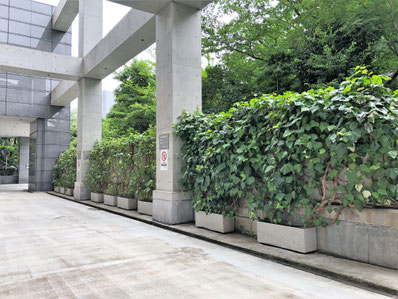

     ④ トルナーレ日本橋浜町



    施工現場 トルナーレ日本橋浜町 施工時期

    2007年15月

    		植栽 ヘデラ・カナリエンシス
    納まり支柱 アイボルト付き支柱 ワイヤー種類 被膜φ6スパイラルワイヤー ワイヤー端部金具

    フック金具

    ワイヤー張りパターン ダイヤクロス仕様 備考 プランター

    Before_2008年5月26日

    After_2018年6月21日

    ヘデラ・カナリエンシス

    登はん状況

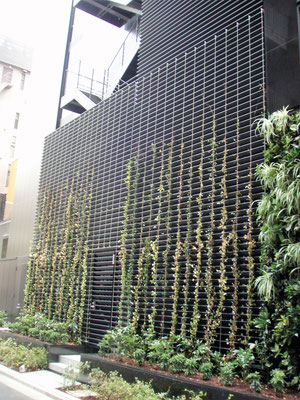

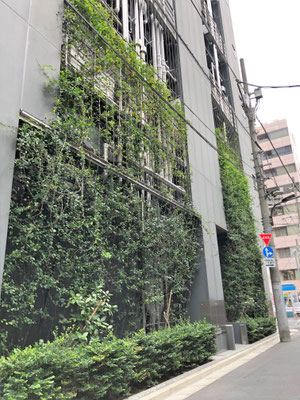

     ⑤ 虎ノ門ファーストガーデン



    施工現場 虎ノ門ファーストガーデン 施工時期

    2010年7月

    		植栽 オウゴンニシキ
    納まり支柱 Lアングル、アイボルト付き支柱 ワイヤー種類 被膜φ6スパイラルワイヤー ワイヤー端部金具

    ストライプ金具、フック金具

    ワイヤー張りパターン ストライプ仕様 備考 地植え

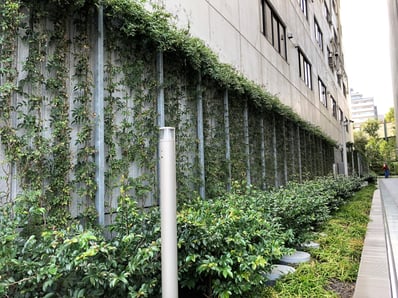

    【左】2010年8月20日　【右】2018年10月11日

    オウゴンニシキ

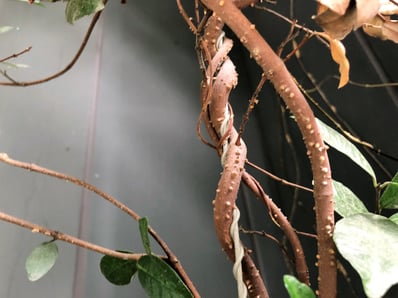

    登はん状況

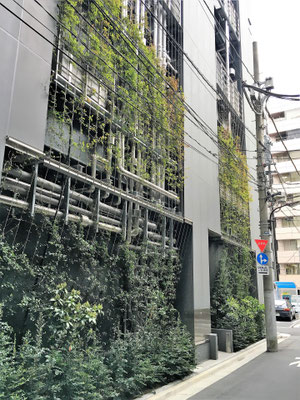

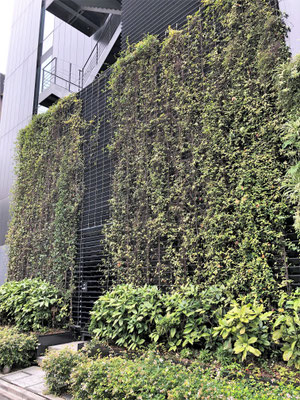

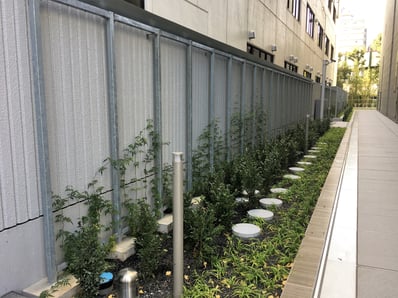

     ⑥ 虎ノ門高木ビル



    施工現場 虎ノ門高木ビル 施工時期

    2014年5月

    		植栽 テイカカズラ
    納まり支柱 Lアングル ワイヤー種類 被膜φ6スパイラルワイヤー ワイヤー端部金具

    ストライプ金具

    ワイヤー張りパターン ストライプ仕様 備考 地植え

    【左】2016年4月5日　【右】2018年10月11日

    テイカカズラ

    登はん状況
