ワイヤー式壁面緑化工法　アルティマ壁面緑化システム (PAT.P)

    【概算設計価格】ワイヤー納まり支持材ごと構成パターン (DXF)




     基本納まり仕様



     ワイヤーセット1本辺りの荷重値は上端下端各ワイヤー納まり支持材に5kg～10kg程度になります。

     2種類の部材構成 (①_スパイラルワイヤーセット、②_ワイヤーロール+グリップ内蔵バネフック)となります。



    お勧めの納まり支持材は【アルミ製緑化レール】となります。

    • Lアングル(SUS)と比較すると軽量(約1/4)なので、躯体への負荷が少なく、人工手間削減に繋がる
    • アイボルト付き支柱等と比較するとアンカーボルトを打つ数が少ないので、躯体への負荷が少なく、人工手間削減に繋がる
    • 他部材と比較すると部材費も安価
    • 在庫品をレールカットするだけなので、製作納期も短い

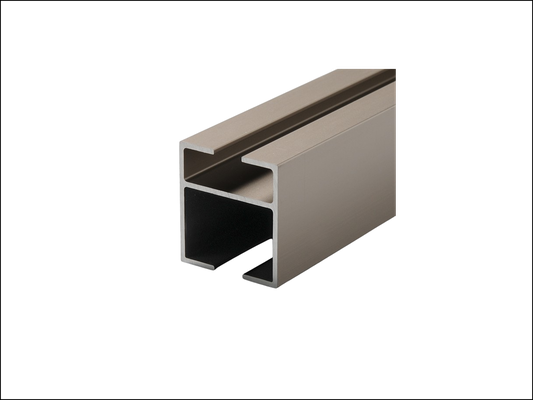

    アルミ製緑化レール





     高さ 約4,000まで

    高さ 約4,000 ～ 約8,000まで

    ① ワイヤーセット

    		 -
    • 振れ止め用 支柱＋α (推奨)

    ② ワイヤーロール+α

    		-
    • 振れ止め用 支柱＋α (推奨)





    詳細はこちら



    基本仕様 (DXF)

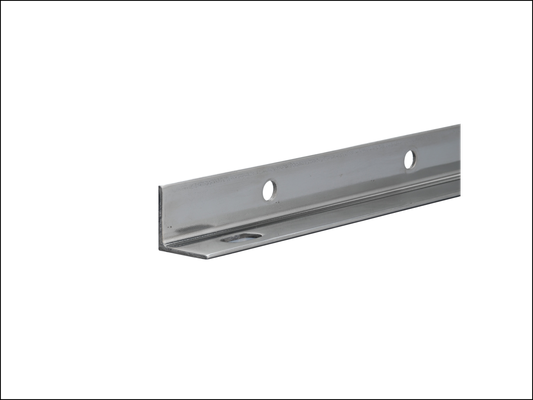

    Lアングル





     高さ 約5,000まで

    高さ 約5,000 ～ 約8,000まで

    ① ワイヤーセット

    		-
    • 振れ止め用 Lアングル (推奨)

    ② ワイヤーロール+α

    		-
    • 振れ止め用 Lアングル (推奨)





    詳細はこちら



    基本仕様 (DXF)

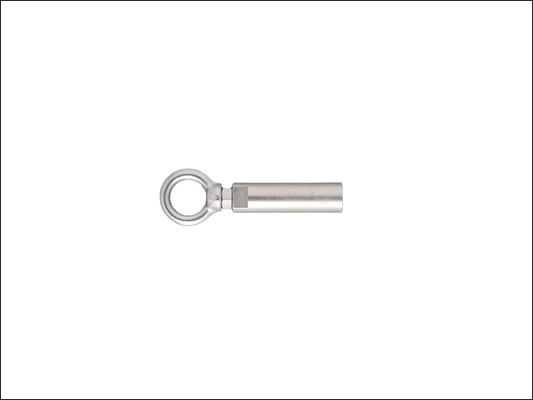

    アイボルト付き支柱





    高さ 約5,000まで

    高さ 約5,000 ～ 約8,000まで

    ① ワイヤーセット

    		-
    • 振れ止め用 支柱+α (推奨)

    ② ワイヤーロール+α

    		-
    • 振れ止め用 支柱+α (推奨)





    詳細はこちら



    基本仕様 (DXF)

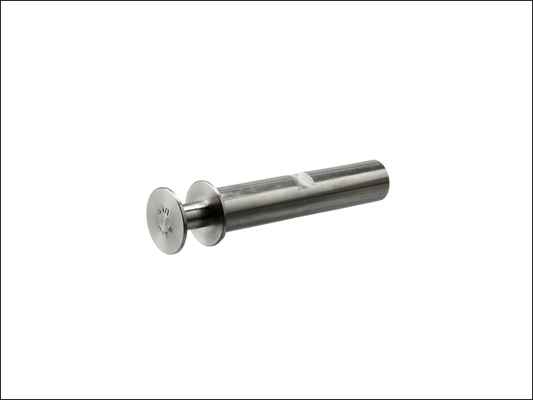

    ボルト支柱





    高さ 約5,000まで

    高さ 約5,000 ～ 約8,000まで

    ① ワイヤーセット

    		-
    • 振れ止め用 支柱＋α (推奨)

    ② ワイヤーロール+α

    		-
    • 振れ止め用 支柱＋α (推奨)





    詳細はこちら



    基本仕様 (DXF)

     ストライプ A： ～H5,00

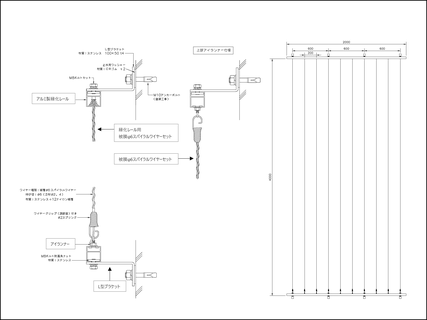

     納まり支持材_アルミ製緑化レール

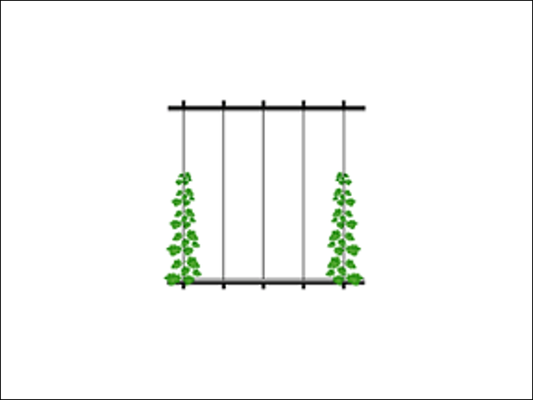

    ワイヤー張り：ストライプ (縦のみ)

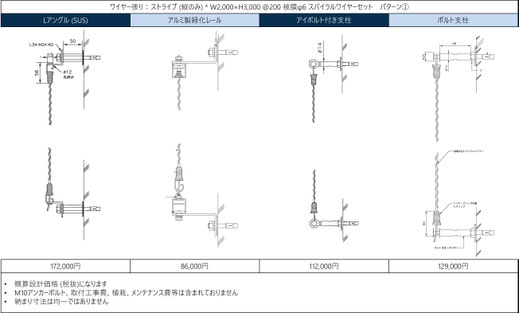

     寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm)

      取付箇所 ワイヤー仕様 備考

    概算設計価格 (税抜)

    製品総重量

    アンカーボルト数

    		納まり図(DXF)
    A-① 壁付け セット - 117,000円 4.4kg 8本 DXF
    A-② 壁付け ロール - 220,000円 7.0kg 8本
    B-① 天井付け セット - 117,000円 4.4kg 8本 DXF
    B-② 天井付け ロール - 220,000円 7.0kg 8本

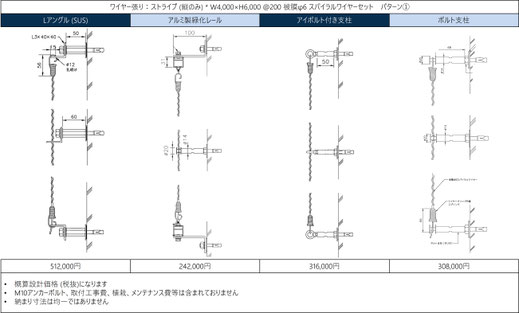

    寸法例：W4,000mm×H6,000mm (ワイヤーピッチ@200mm)

    C-① 壁付け セット 振れ止め：支柱+α推奨 300,000円 10.7kg 16本 DXF
    C-② 壁付け ロール 振れ止め：支柱+α推奨 458,000円

    14.2g

    		16本


    寸法例：W4,000mm×H15,000mm (ワイヤーピッチ@200mm)

    D-① 壁付け セット

    振れ止め推奨、ワイヤー連結

    		587,000円 19.8kg 24本 DXF
    D-② 壁付け ロール

    振れ止め推奨、ワイヤー連結

    		867,000円 25.3kg 24本

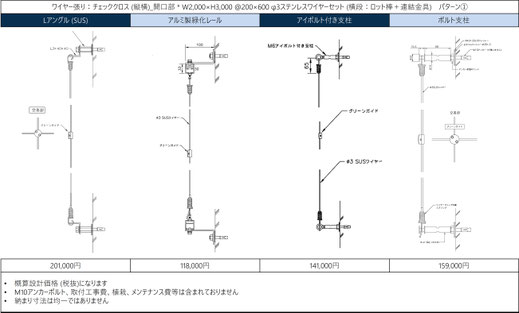

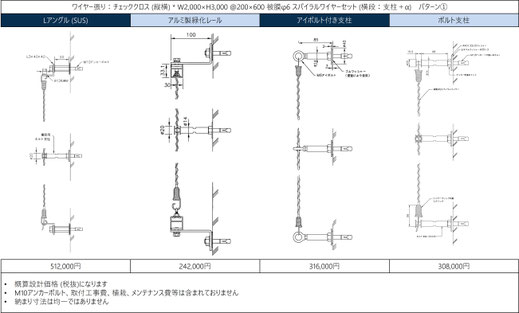

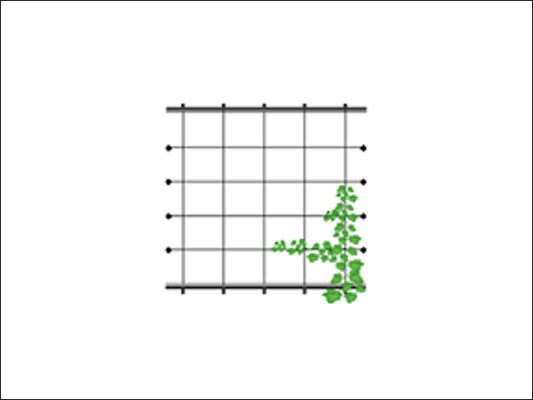

    ワイヤー張り：チェッククロス (縦横)



    寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm×600mm)

      取付箇所 ワイヤー仕様 備考

    概算設計価格 (税抜)

    		製品総重量 アンカーボルト数 納まり図(DXF)
    E-1-① 壁付け、開口部 セット - 154,000円 5.2kg 8本 DXF
    E-1-② 壁付け、開口部 ロール - 257,000円 7.6kg 8本
    E-2-① 天井付け、開口部 セット - 154,000円 5.2kg 8本 DXF
    E-2-② 天井付け、開口部 ロール - 257,000円 7.6kg 8本
    F-① 壁付け セット - 164,000円 5.4kg 8本 DXF
    F-② 壁付け ロール - 265,000円 7.8kg 8本

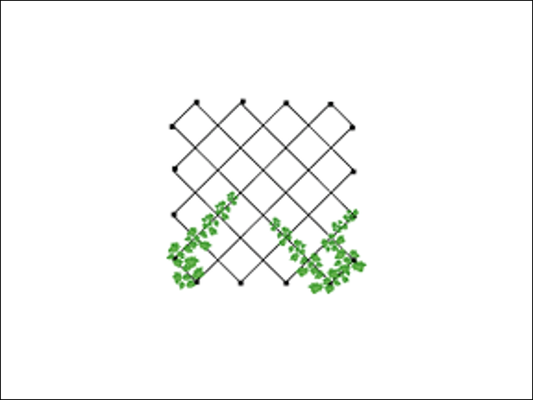

    ワイヤー張り：ダイヤクロス (斜め)



    寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm×240mm×480mm)

    G-① 壁付け セット - 165,000円 5.8kg 18本 DXF
    G-② 壁付け ロール - 249,000円 7.7kg 18本
    • ワイヤー張り共通
      • アンカーボルト及び取付工事費用、植栽費用、メンテナンス費用は含まれておりません
      • L型ブラケット、コの字型ブラケットの取付ピッチは@600を基準とします
    • ワイヤー張り：ストライプ
      • ワイヤーピッチは@200～300を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。
    • ワイヤー張り：チェッククロス
      • 縦と横を構成するワイヤーピッチは自由に計画出来ます
      • 通常は、縦@200～300×横@400～600を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。
      • 連結金具：グリーンガイドはワイヤーピッチ@200までは、縦ワイヤー1本飛ばしで設置、ワイヤーピッチ@200以上は、縦ワイヤー1本に付き、1本設置
    • ワイヤー張り：ダイヤクロス
      • 縦と横を構成するワイヤーピッチは自由に計画出来ます

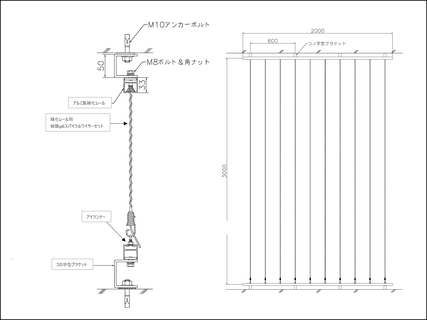

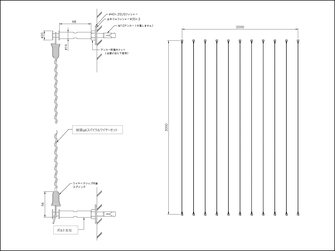

    構成：A-①、② (ワイヤー張り：縦のみ、H4,000以下)



    • 取付箇所: 壁付け
    • 振れ止め: 不要
    DXF



    構成：B-①、② (ワイヤー張り：縦のみ、H4,000以下)



    • 取付箇所: 天井付け
    • 振れ止め: 不要
    DXF

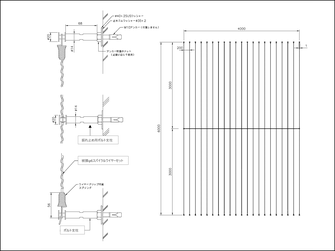

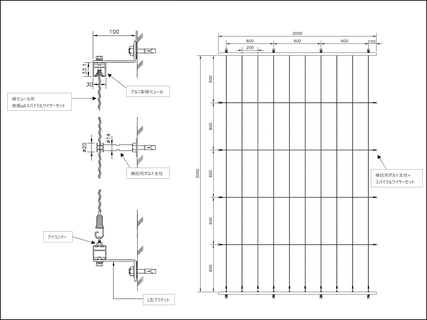

    構成：C-①、② (ワイヤー張り：縦のみ、H4,000～H8,000)



    • 取付箇所: 壁付け
    • 振れ止め: 支柱+α推奨
    DXF

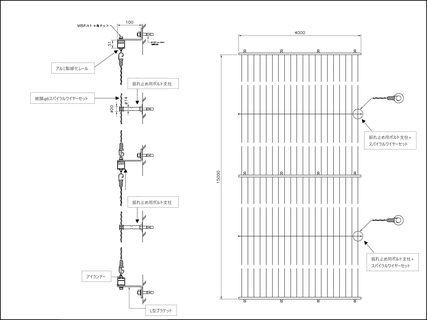

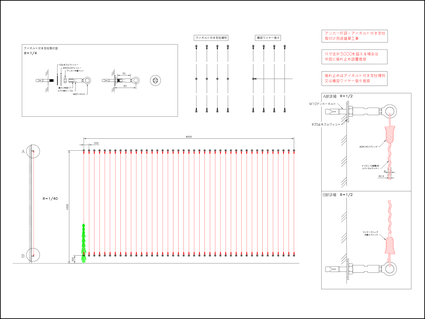

    構成：D-①、② (ワイヤー張り：縦のみ、H8,000以上)



    • 取付箇所: 壁付け
    • 振れ止め: 支柱+α推奨
    • 備考：ワイヤー連結
    DXF

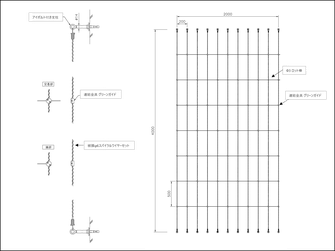

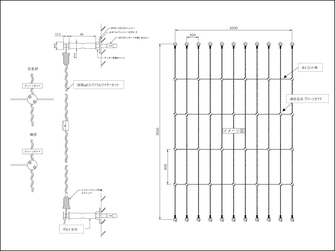

    構成：E-1-①、② (ワイヤー張り：縦横)



    • 取付箇所: 壁付け、開口部
    DXF



    構成：E-2-①、② (ワイヤー張り：縦横)



    • 取付箇所: 天井付け、開口部
    DXF

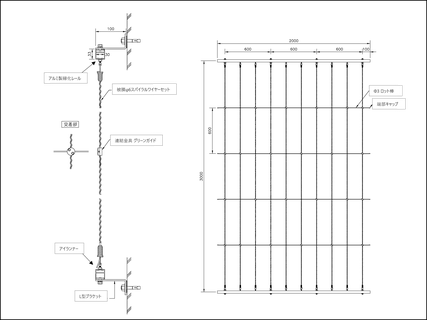

    構成：F-①、② (ワイヤー張り：縦横)



    • 取付箇所: 壁付け
    DXF



    構成：G-①、② (ワイヤー張り：斜め)



    • 取付箇所: 壁付け
    DXF

     ストライプ A： ～H5,00



     納まり支持材_Lアングル





    ワイヤー張り：ストライプ (縦のみ)



    寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm)

      取付箇所 ワイヤー仕様 備考

    概算設計価格 (税抜)

    		製品総重量 アンカーボルト数 納まり図(DXF)
    A-① 壁付け セット - 276,000円 25.1kg 8本 DXF
    A-② 壁付け ロール - 379,000円 27.6kg 8本


    寸法例：W4,000mm×H6,000mm (ワイヤーピッチ@200mm)

    B-① 壁付け セット 振れ止め：アングル推奨 817,000円 75.5kg 24本 DXF
    B-② 壁付け ロール 振れ止め：アングル推奨 977,000円 79.1kg 24本
    C-① 壁付け セット 振れ止め：支柱+α推奨 609,000円 51.9kg 18本 DXF
    C-② 壁付け ロール 振れ止め：支柱+α推奨 767,000円 55.4kg 18本


    寸法例：W4,000mm×H15,000mm (ワイヤーピッチ@200mm)

    D-① 壁付け セット

    振れ止め推奨、ワイヤー連結

    		1,474,000円 129.1kg 28本 DXF
    D-② 壁付け ロール

    振れ止め推奨、ワイヤー連結

    		1,754,000円 134.6kg 28本

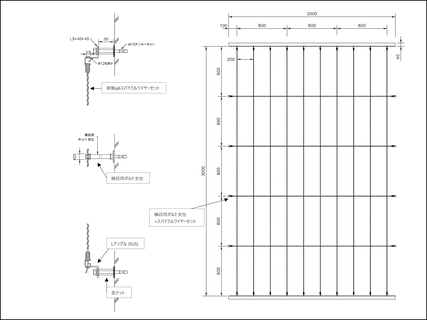

    ワイヤー張り：チェッククロス (縦横)



    寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm×600mm)

      取付箇所 ワイヤー仕様 備考

    概算設計価格 (税抜)

    		製品総重量 アンカーボルト数 納まり図(DXF)
    E-① 壁付け、開口部 セット - 312,000円 25.8kg 8本 DXF
    E-② 壁付け、開口部 ロール - 415,000円 28.2kg 8本
    F-① 壁付け セット - 319,000円 25.1kg 16本 DXF
    F-② 壁付け ロール - 420,000円 28.3kg 16本




    ワイヤー張り：ダイヤクロス (斜め)



    寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm×240mm×480mm)

    G-① 壁付け セット - 643,000円 63.9kg 20本 DXF
    G-② 壁付け ロール - 727,000円 65.8kg 20本
    • ワイヤー張り共通
      • アンカーボルト及び取付工事費用、植栽費用、メンテナンス費用は含まれておりません
      • Lアングルを固定する支柱ピッチは@600を基準とします
      • アングル穴あけ寸法 φ12～14 (上下共通)
      • アングル穴あけ寸法指定あり
    • ワイヤー張り：ストライプ
      • ワイヤーピッチは@200～300を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。
    • ワイヤー張り：チェッククロス
      • 縦と横を構成するワイヤーピッチは自由に計画出来ます
      • 通常は、縦@200～300×横@400～600を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。
      • 連結金具：グリーンガイドはワイヤーピッチ@200までは、縦ワイヤー1本飛ばしで設置、ワイヤーピッチ@200以上は、縦ワイヤー1本に付き、1本設置
    • ワイヤー張り：ダイヤクロス
      • 縦と横を構成するワイヤーピッチは自由に計画出来ます

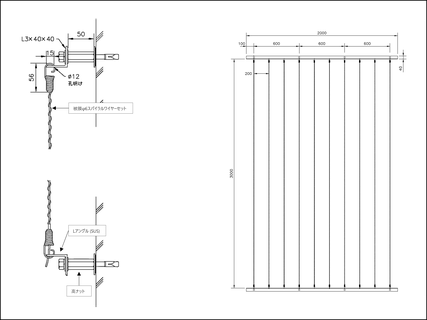

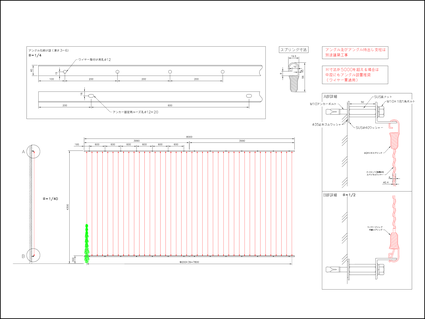

    構成：A-①、② (ワイヤー張り：縦のみ、H5,000以下)



    • 取付箇所: 壁付け
    • 振れ止め: 不要
    DXF

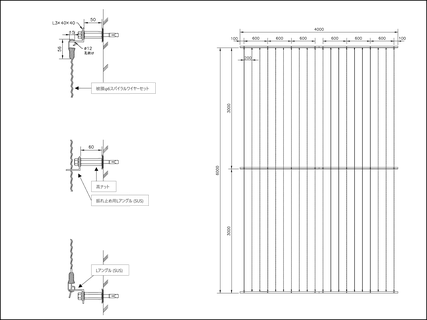

    構成：B-①、② (ワイヤー張り：縦のみ、H5,000～H8,000)



    • 取付箇所: 壁付け
    • 振れ止め: アングル推奨
    DXF



    構成：C-①、② (ワイヤー張り：縦のみ、H5,000～H8,000)



    • 取付箇所: 壁付け
    • 振れ止め: 支柱+α推奨
    DXF



    構成：D-①、② (ワイヤー張り：縦のみ、H8,000以上)



    • 取付箇所: 壁付け
    • 振れ止め: 推奨
    • 備考：ワイヤー連結
    DXF



    構成：E-①、② (ワイヤー張り：縦横)



    • 取付箇所: 壁付け、開口部
    DXF



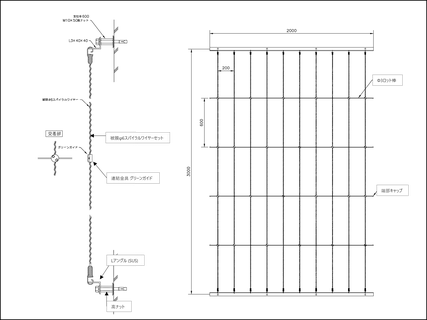

    構成：F-①、② (ワイヤー張り：縦横)



    • 取付箇所: 壁付け
    DXF



    構成：G-①、② (ワイヤー張り：斜め)



    • 取付箇所: 壁付け
    DXF

     ストライプ A： ～H5,00



     納まり支持材_アイボルト付き支柱

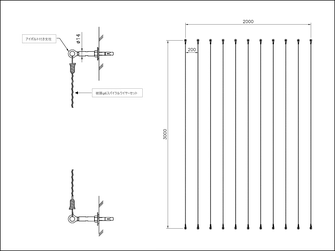

    ワイヤー張り：ストライプ (縦のみ)



    寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm)

      取付箇所 ワイヤー仕様 備考

    概算設計価格 (税抜)

    		製品総重量 アンカーボルト数 納まり図(DXF)
    A-① 壁付け セット - 127,000円 2.7kg 22本 DXF
    A-② 壁付け ロール - 228,000円 5.1kg 22本


    寸法例：W4,000mm×H6,000mm (ワイヤーピッチ@200mm)

    B-① 壁付け セット 振れ止め：支柱推奨 352,000円 7.9kg 63本 DXF
    B-② 壁付け ロール 振れ止め：支柱推奨 509,000円 11.4kg 63本


    寸法例：W4,000mm×H15,000mm (ワイヤーピッチ@200mm)

    C-① 壁付け セット

    振れ止め推奨、ワイヤー連結

    		679,000円 16.0kg 105本 DXF
    C-② 壁付け ロール

    振れ止め推奨、ワイヤー連結

    		954,000円 21.4kg 105本




    ワイヤー張り：チェッククロス (縦横)



    寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm×600mm)

      取付箇所 ワイヤー仕様 備考

    概算設計価格 (税抜)

    		製品総重量 アンカーボルト数 納まり図(DXF)
    D-① 壁付け、開口部 セット - 163,000円 3.4kg 22本 DXF
    D-② 壁付け、開口部 ロール - 265,000円 5.8kg 22本
    E-① 壁付け セット - 170,000円 3.5kg 30本 DXF
    E-② 壁付け ロール - 269,000円 5.8kg 30本




    ワイヤー張り：ダイヤクロス (斜め)



    寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm×240mm×480mm)

    F-① 壁付け セット - 154,000円 3.5kg 28本 DXF
    F-② 壁付け ロール - 238,000円 5.4kg 28本
    • ワイヤー張り共通
      • アンカーボルト及び取付工事費用、植栽費用、メンテナンス費用は含まれておりません
    • ワイヤー張り：ストライプ
      • ワイヤーピッチは@200～300を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。
    • ワイヤー張り：チェッククロス
      • 縦と横を構成するワイヤーピッチは自由に計画出来ます
      • 通常は、縦@200～300×横@400～600を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。
      • 連結金具：グリーンガイドはワイヤーピッチ@200までは、縦ワイヤー1本飛ばしで設置、ワイヤーピッチ@200以上は、縦ワイヤー1本に付き、1本設置
    • ワイヤー張り：ダイヤクロス
      • 縦と横を構成するワイヤーピッチは自由に計画出来ます



    構成：A-①、② (ワイヤー張り：縦のみ、H5,000以下)



    • 取付箇所: 壁付け
    • 振れ止め: 不要
    DXF

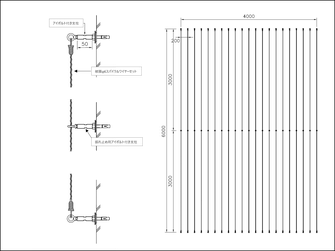

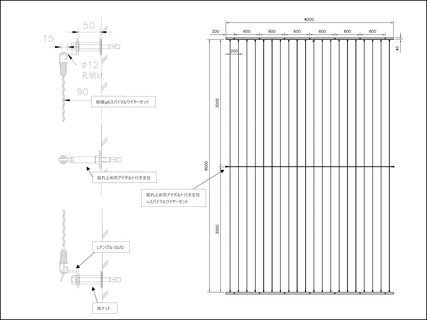

    構成：B-①、② (ワイヤー張り：縦のみ、H5,000～H8,000)



    • 取付箇所: 壁付け
    • 振れ止め: 支柱推奨
    DXF



    構成：C-①、② (ワイヤー張り：縦のみ、H8,000以上)



    • 取付箇所: 壁付け
    • 振れ止め: 支柱推奨
    • 備考：ワイヤー連結
    DXF



    構成：D-①、② (ワイヤー張り：縦横)



    • 取付箇所: 壁付け、開口部
    DXF



    構成：E-①、② (ワイヤー張り：縦横)



    • 取付箇所: 壁付け
    DXF

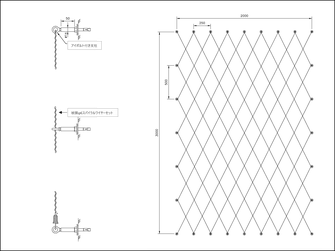

    構成：F-①、② (ワイヤー張り：斜め)



    • 取付箇所: 壁付け
    DXF

     ストライプ A： ～H5,00



     納まり支持材_ボルト支柱





    ワイヤー張り：ストライプ (縦のみ)



    寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm)

      取付箇所 ワイヤー仕様 備考

    概算設計価格 (税抜)

    		製品総重量 アンカーボルト数 納まり図(DXF)
    A-① 壁付け セット - 136,000円 3.0kg 22本 DXF
    A-② 壁付け ロール - 238,000円 5.5kg 22本


    寸法例：W4,000mm×H6,000mm (ワイヤーピッチ@200mm)

    B-① 壁付け セット 振れ止め：支柱+α推奨 321,000円 7.6kg 44本 DXF
    B-② 壁付け ロール 振れ止め：支柱+α推奨 475,000円 11.0kg 44本


    寸法例：W4,000mm×H15,000mm (ワイヤーピッチ@200mm)

    C-① 壁付け セット

    振れ止め推奨、ワイヤー連結

    		580,000円 14.5kg 64本
    C-② 壁付け ロール

    振れ止め推奨、ワイヤー連結

    		860,000円 20.0kg 64本




    ワイヤー張り：チェッククロス (縦横)



    寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm×600mm)

      取付箇所 ワイヤー仕様 備考

    概算設計価格 (税抜)

    		製品総重量 アンカーボルト数 納まり図(DXF)
    D-① 壁付け、開口部 セット - 173,000円 3.8kg 22本 DXF
    D-② 壁付け、開口部 ロール - 275,000円 6.1kg 22本
    E-① 壁付け セット - 183,000円 4.0kg 30本 DXF
    E-② 壁付け ロール - 272,000円 6.4kg 30本




    ワイヤー張り：ダイヤクロス (斜め)



    寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm×240mm×480mm)

    F-① 壁付け セット - 166,000円 4.0kg 28本
    F-② 壁付け ロール - 250,000円 5.9kg 28本
    • ワイヤー張り共通
      • アンカーボルト及び取付工事費用、植栽費用、メンテナンス費用は含まれておりません
    • ワイヤー張り：ストライプ
      • ワイヤーピッチは@200～300を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。
    • ワイヤー張り：チェッククロス
      • 縦と横を構成するワイヤーピッチは自由に計画出来ます
      • 通常は、縦@200～300×横@400～600を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。
      • 連結金具：グリーンガイドはワイヤーピッチ@200までは、縦ワイヤー1本飛ばしで設置、ワイヤーピッチ@200以上は、縦ワイヤー1本に付き、1本設置
    • ワイヤー張り：ダイヤクロス
      • 縦と横を構成するワイヤーピッチは自由に計画出来ます



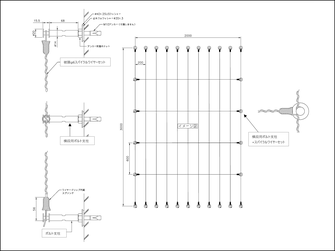

    構成：A-①、② (ワイヤー張り：縦のみ、H5,000以下)



    • 取付箇所: 壁付け
    • 振れ止め: 不要
    DXF



    構成：B-①、② (ワイヤー張り：縦のみ、H5,000～H8,000)



    • 取付箇所: 壁付け
    • 振れ止め: 支柱推奨
    DXF



    構成：D-①、② (ワイヤー張り：縦横)



    • 取付箇所: 壁付け、開口部
    DXF



    構成：E-①、② (ワイヤー張り：縦横)



    • 取付箇所: 壁付け
    DXF
