ワイヤー式壁面緑化工法

アルティマ壁面緑化システム (PAT.P)

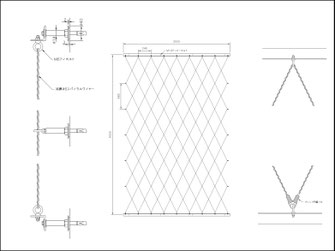

ワイヤーならではの自由な張りパターン (ストライプ、チェッククロス、ダイヤクロス)と

納まり(Lアングル、アルミ製緑化レール、ボルト支柱等)、さらにターンバックルを使用したロングスパン張りにも対応!


植栽は別途、専門業者へお問い合わせ下さい


製品姿図

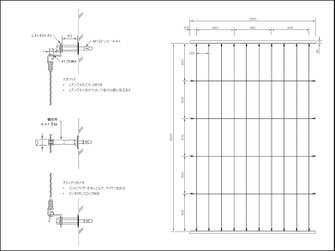

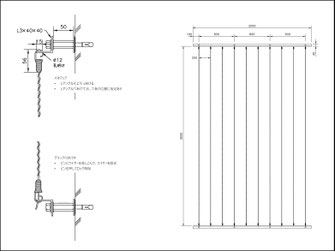

Lアングル×

被膜φ6 スパイラルワイヤーセット

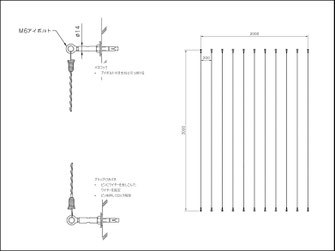

アイボルト付き支柱×

被膜φ6 スパイラルワイヤーセット



アルミ製緑化レール×

被膜φ6 スパイラルワイヤーセット





※ 図面をクリックすると、CADデータをダウンロードしていただけます

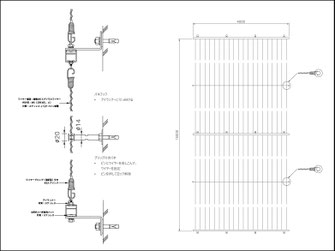

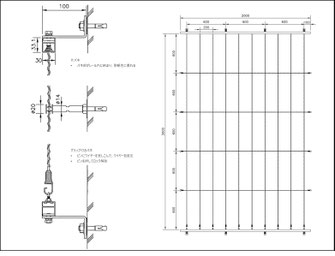

標準型緑化レールパターン (壁付)

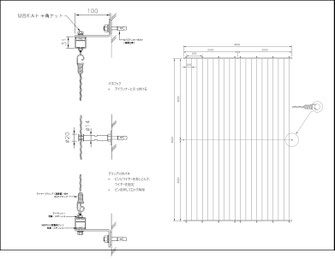

潅水型緑化レールパターン (壁付)

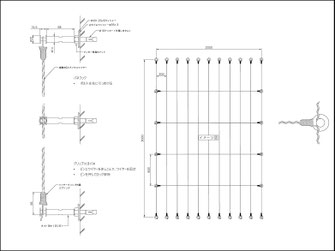

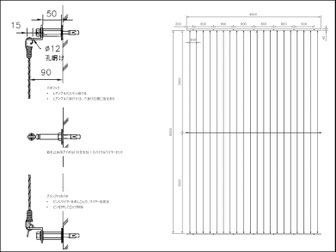

ボルト支柱パターン (壁付)



天井付パターン (標準 / 潅水)




※注1 L型ブラケットの取付ピッチは600㎜を標準とします。(標準、潅水型共通)
※注2 縦ワイヤーピッチは任意です。(標準、潅水型共通)
※注3 縦ワイヤー寸法は4000㎜の定尺まで対応。4000㎜を超える場合は連結になります。(標準、潅水型共通)
※注4 潅水を使用する場合、縦は標準緑化レールとになり、その中には給水チューブが内蔵されます。
※注5 緑化レールの定尺はL=2000㎜です。カット及び連結は自由に行なえます。
※注6 標準型緑化レールの側面にはゴミ製保護シートが付属。
※注7 標準型緑化レールを、四方に囲み横段のワイヤーも同じ要領で張ることが出来ます

※注8 使用アンカーボルトはM10です
※注9 ボルト支柱の雌ネジ部有効寸法は17mmです


標準型緑化レール



潅水型緑化レール





L型ブラケット



コの字型ブラケット





M8ボルトセット



コーナープレート





ジョイントプレート



プレート止めボルト





アイランナー



ボルト支柱





φ3 ステンレスワイヤー

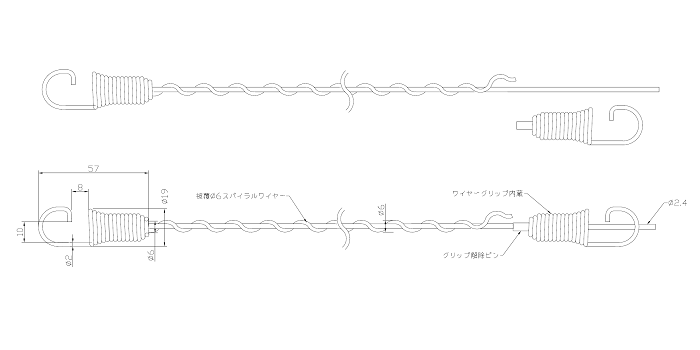

被膜φ6 スパイラルワイヤー



被膜φ6 スパイラルワイヤーセット





フック金具 / フック金具上部 /

フック金具φ3 ステンレスワイヤー用 /

フック金具被膜φ6 ステンレスワイヤー用



ストライプ金具 / ストライプ金具上部 /

ストライプ金具φ3 ステンレスワイヤー用 /

ストライプ金具被膜φ6 ステンレスワイヤー用





クロス金具・リング金物
