ワイヤー式壁面緑化工法 アルティマ壁面緑化システム (PAT.P)
| 特集 | |
|
施工事例：様々な納まり構成例
|
アルティマ壁面緑化システムは、ワイヤーならではの様々な納まり構成が可能です。
通常の納まり支柱材として選択される事の多い【Lアングル】や【アイボルト付き支柱】の他、アルティマ オリジナル支持材【アルミ製緑化レール】。
また、意匠、躯体、コストに応じた特殊な納まりまで対応してきました。
納まり構成の参考として、ご覧下さい。
ご質問等がございましたら、いつでもお問い合わせ下さい。

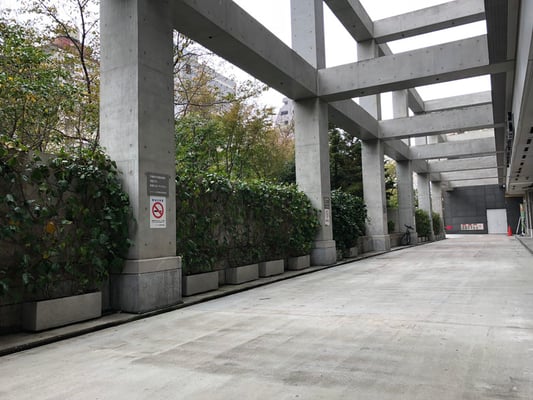

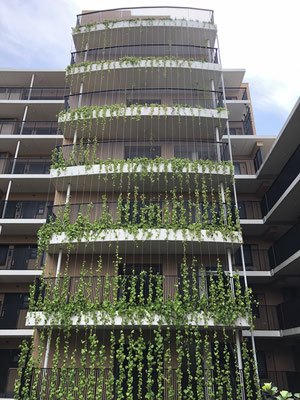

| 納まり支柱 |

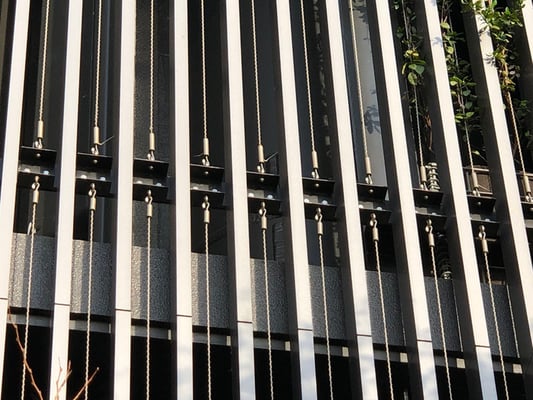

Lアングル |
ワイヤー種類 |
被膜φ6 スパイラルワイヤー |
| ワイヤー張りパターン | ストライプ | ワイヤー端部金具 | ストライプ金具 |

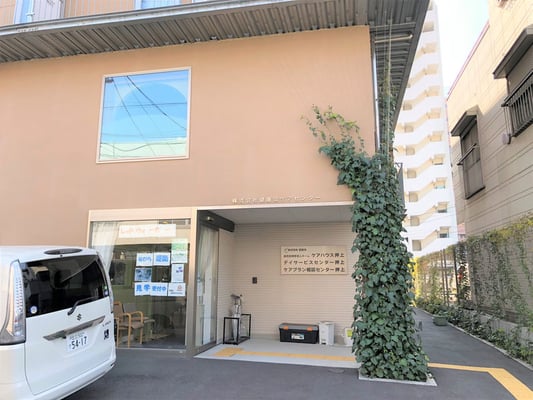

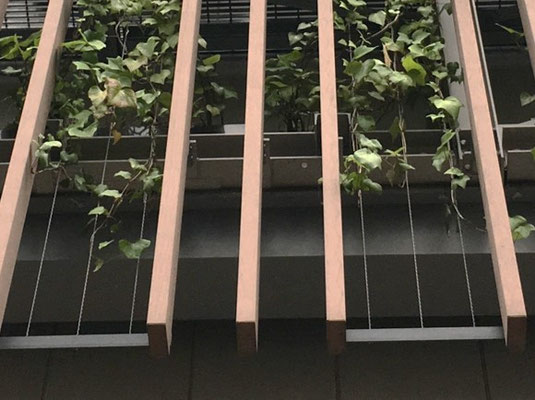

| 納まり支柱 |
Lアングル |
ワイヤー種類 |
被膜φ6 スパイラルワイヤー |
| ワイヤー張りパターン | ストライプ | ワイヤー端部金具 | ストライプ金具 |

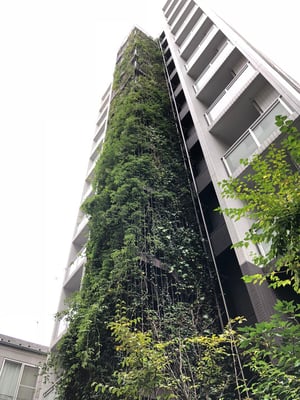

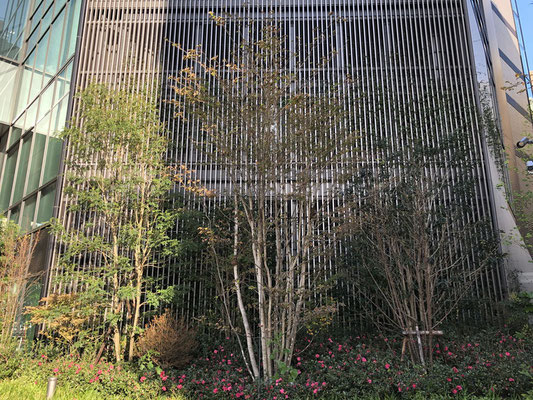

| 備考 |
|

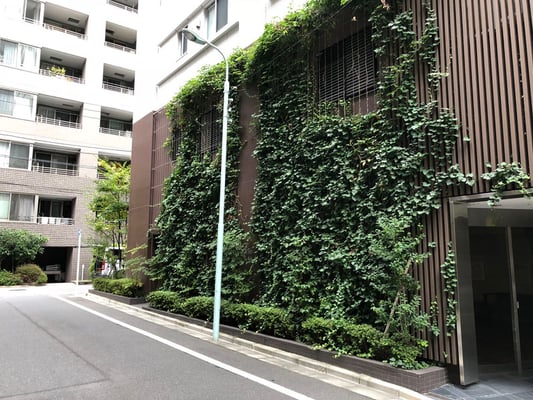

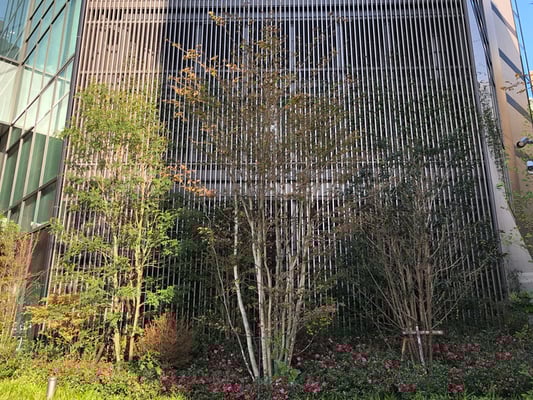

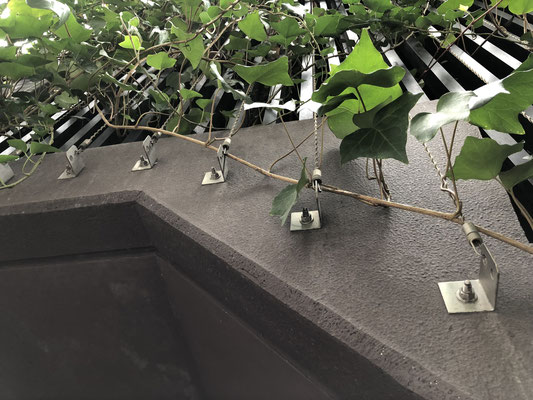

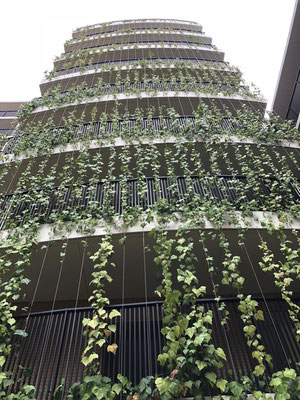

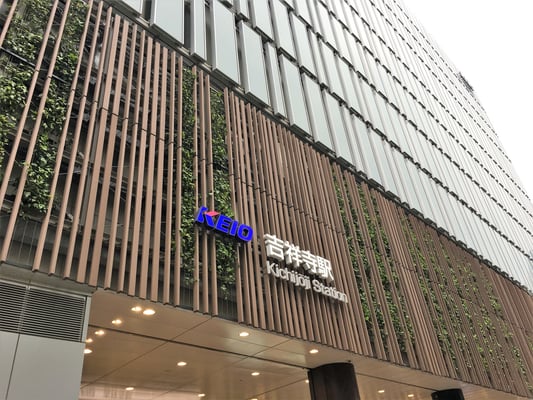

Lアングル×スパイラルワイヤーをルーバー間に設置 |

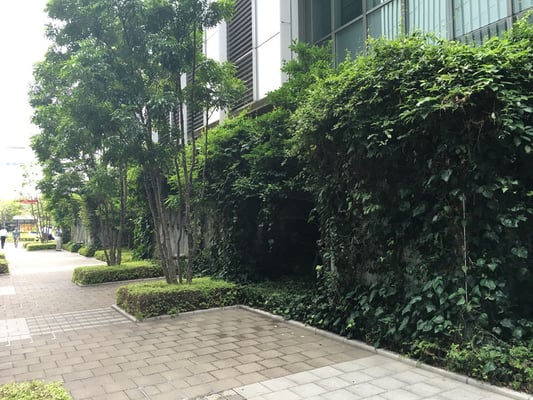

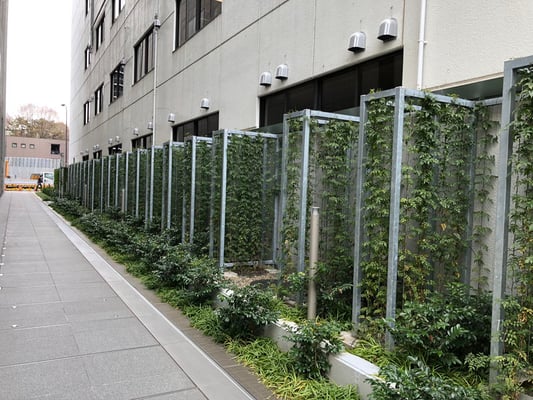

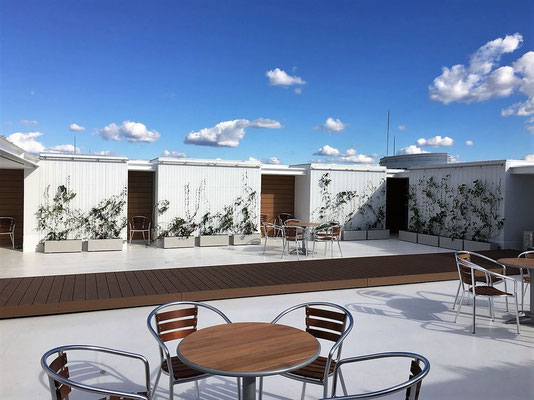

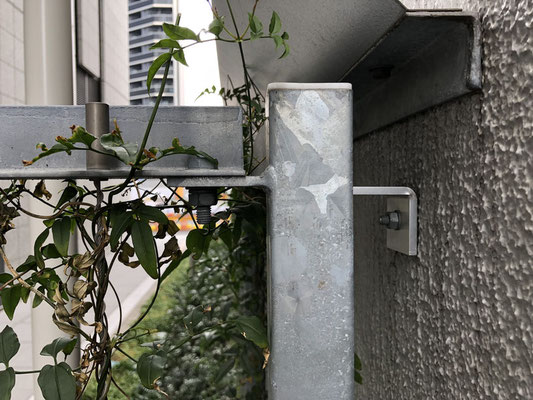

| 納まり支柱 |
Lアングル |
ワイヤー種類 |
被膜φ6 スパイラルワイヤー |
| ワイヤー張りパターン | ストライプ | ワイヤー端部金具 | ストライプ金具 |
| 備考 |
|
ワイヤー式緑化の為の枠組を製作し、ストライプ金具を使用しワイヤー取付。 枠組製作は別途建築工事。 |

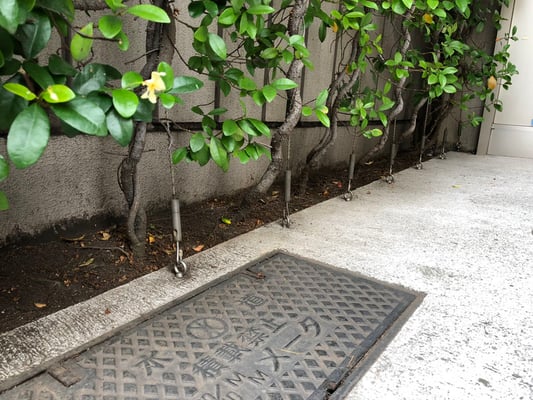

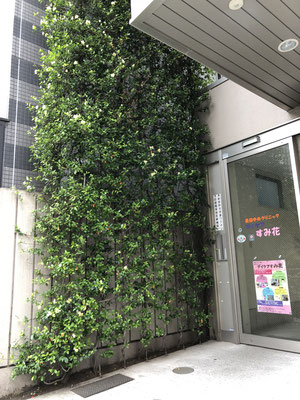

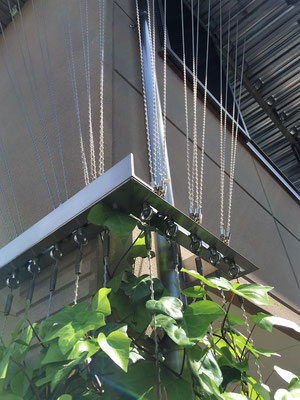

| 納まり支柱 |
Lアングル |
ワイヤー種類 |
被膜φ6 スパイラルワイヤー |
| ワイヤー張りパターン | ストライプ | ワイヤー端部金具 | 被膜φ6 スパイラルワイヤーセット (バネグリップ) |
| 備考 |
|

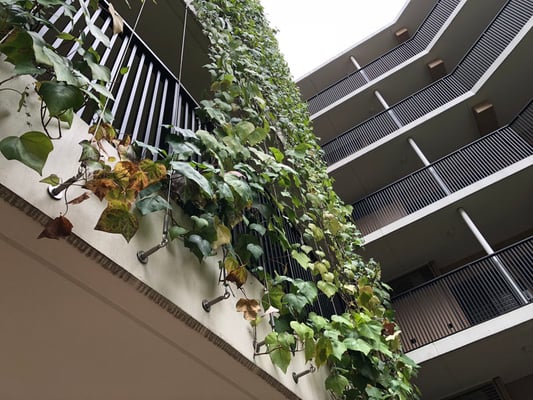

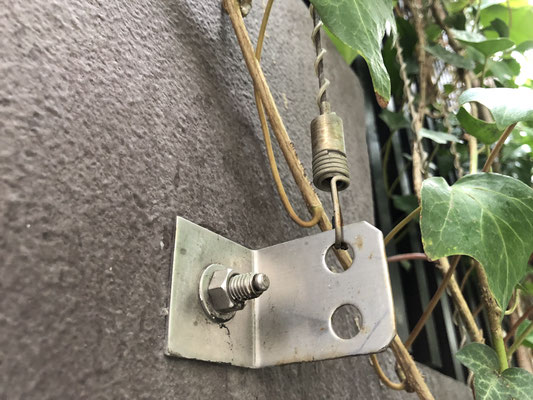

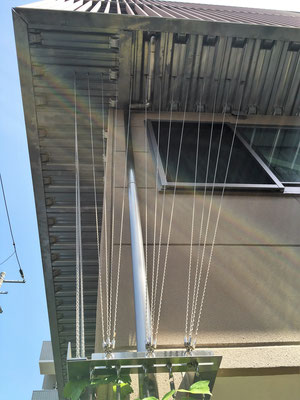

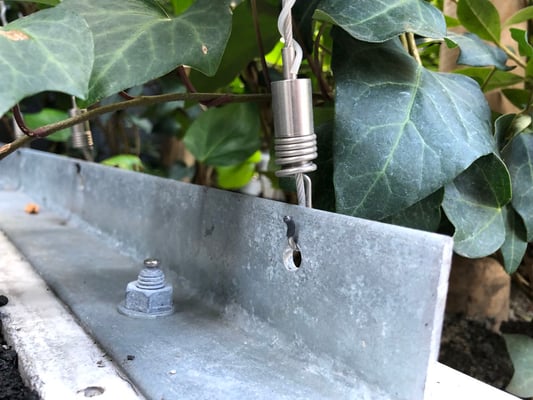

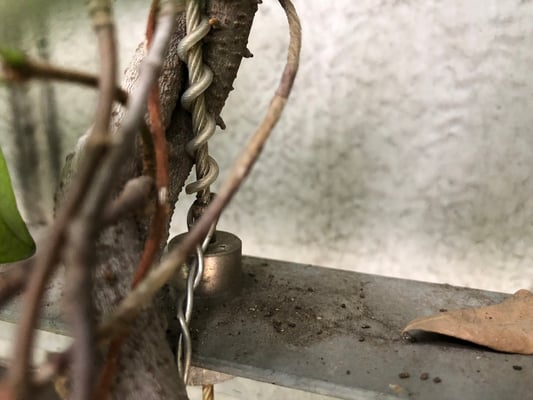

Lアングルにバネグリップを引っ掛ける穴を開け、バネグリップを引っ掛けてスパイラルワイヤーを取り付け |

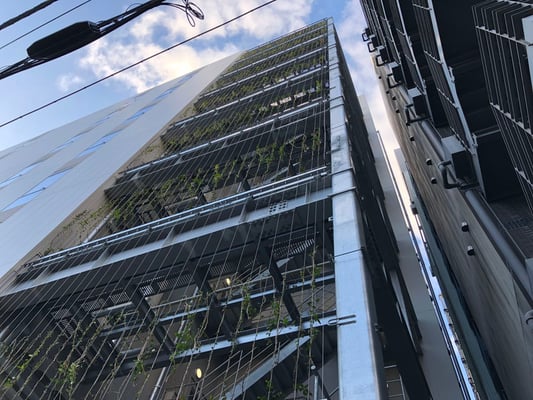

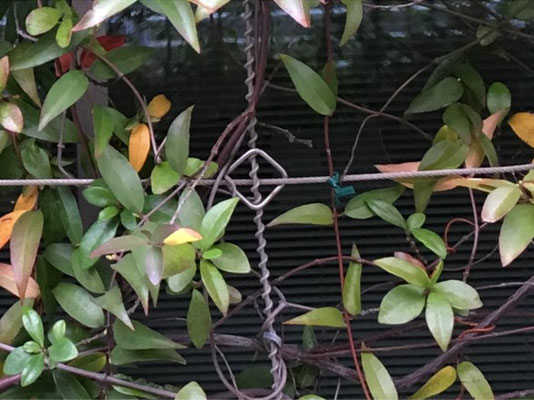

| 納まり支柱 |
Lアングル |
ワイヤー種類 |
被膜φ6 スパイラルワイヤー |
| ワイヤー張りパターン | チェッククロス | ワイヤー端部金具 | ストライプ金具 |
| 備考 |
|
縦ワイヤーと横ワイヤー取付用にリング金具を用いて、横ワイヤーを取り付け |

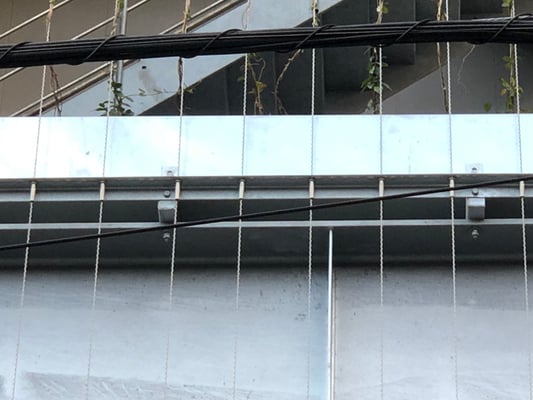

| 納まり支柱 |
Lアングル |
ワイヤー種類 |
被膜φ6 スパイラルワイヤー |
| ワイヤー張りパターン | ストライプ | ワイヤー端部金具 | ジョイント金具、ストライプ金具 |
| 備考 |
|
Lアングル間をジョイント金具で連結する事でワイヤーを取付 |

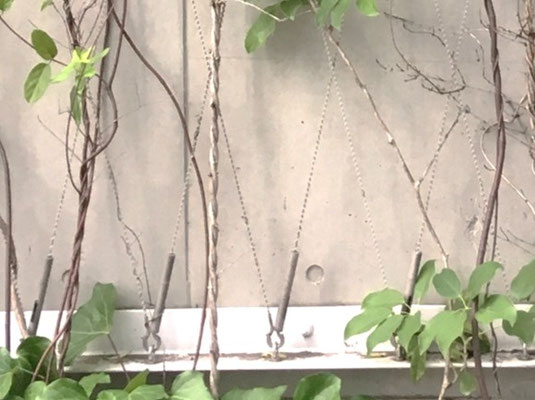

| 納まり支柱 |
Lアングル |
ワイヤー種類 |
被膜φ6 スパイラルワイヤー |
| ワイヤー張りパターン | ダイヤクロス | ワイヤー端部金具 | ターンバックル |
| 備考 |
|
Lアングルにアイボルトを取り付け、ターンバックルを使用。 ターンバックルを使う事でロングスパンでのワイヤー引き回しが可能になり、少量のワイヤーでダイヤクロス張りが実現 |

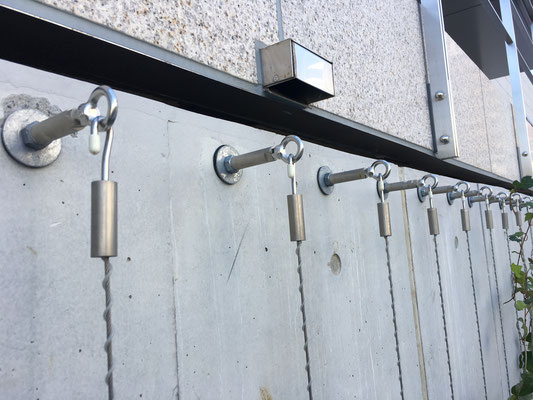

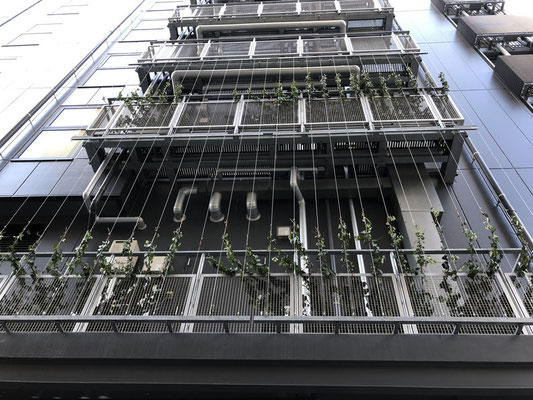

| 納まり支柱 |
アイボルト付き支柱 |
ワイヤー種類 |
被膜φ6 スパイラルワイヤー |

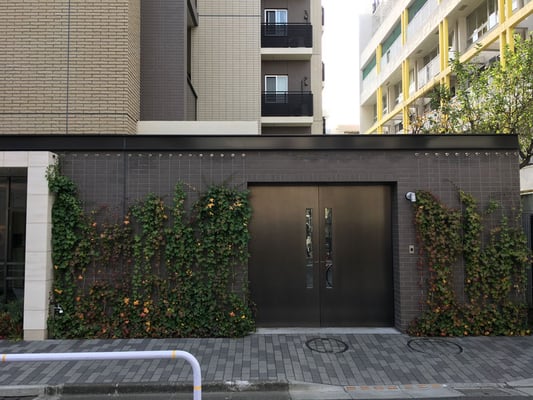

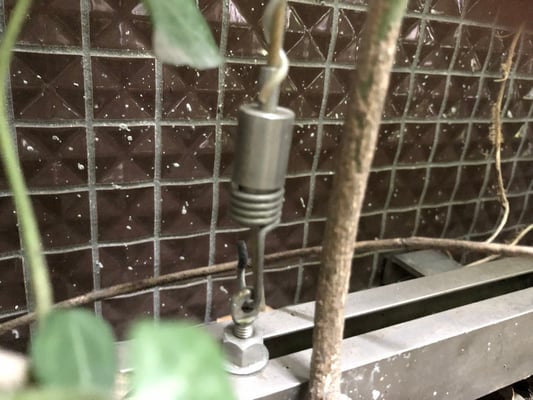

| ワイヤー張りパターン | ストライプ | ワイヤー端部金具 | フック金具 |
| 納まり支柱 |
Lアングル |
ワイヤー種類 |
被膜φ6 スパイラルワイヤー |
| ワイヤー張りパターン | ストライプ | ワイヤー端部金具 | 被膜φ6 スパイラルワイヤーセット |
| 備考 |
|
Lアングルにアイボルトを取り付け、バネグリップを複数設置。意匠性のある納まり |

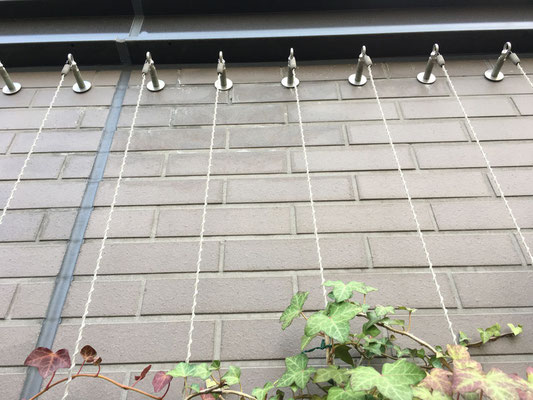

| 納まり支柱 |
アイボルト付き支柱 |
ワイヤー種類 |
被膜φ6 スパイラルワイヤー |
| ワイヤー張りパターン | ストライプ | ワイヤー端部金具 | フック金具 |
| 備考 |
|

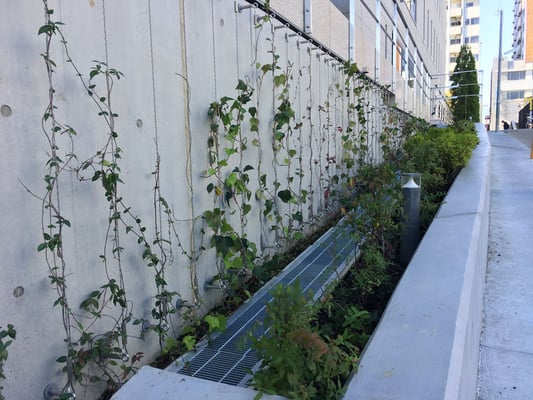

アイボルトを取り付け、フック金具を使用してワイヤー設置 |
| 納まり支柱 |
アイボルト付き支柱 |
ワイヤー種類 |
被膜φ6 スパイラルワイヤー |
| ワイヤー張りパターン | ダイヤクロス | ワイヤー端部金具 | フック金具 |
| 納まり支柱 |
アイボルト付き支柱 |
ワイヤー種類 |
被膜φ6 スパイラルワイヤー |
| ワイヤー張りパターン | ストライプ | ワイヤー端部金具 | フック金具 |
| 備考 |
|
アイボルトを取り付け、フック金具を使用してワイヤー設置 |

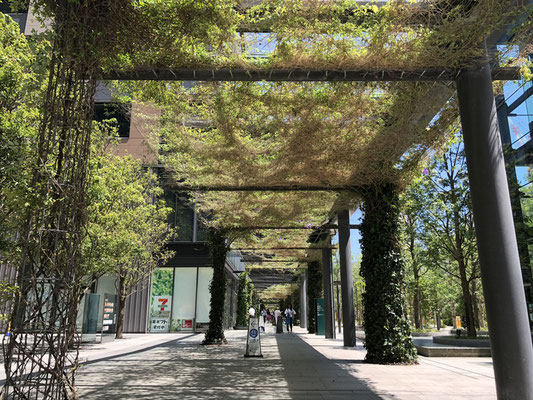

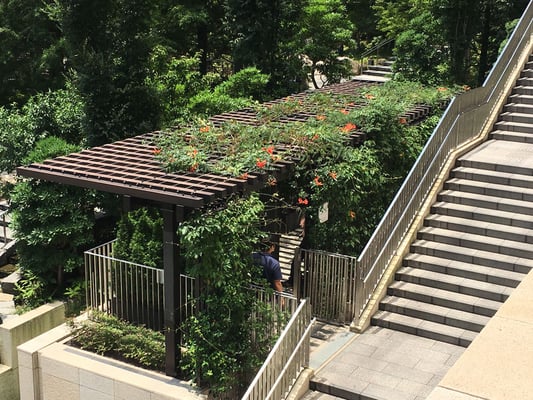

| 納まり支柱 |
Lアングル |
ワイヤー種類 |
被膜φ6 スパイラルワイヤー |
| ワイヤー張りパターン | ストライプ | ワイヤー端部金具 | 被膜φ6 スパイラルワイヤーセット |
| 備考 |
|

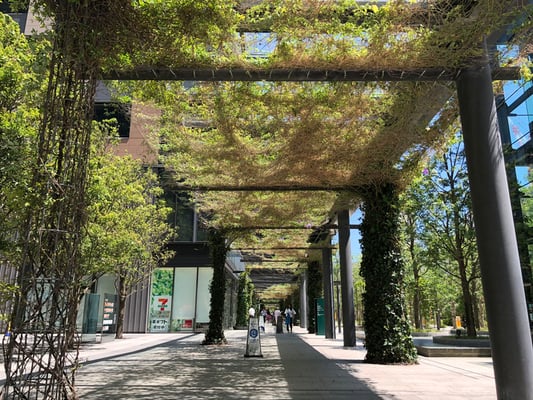

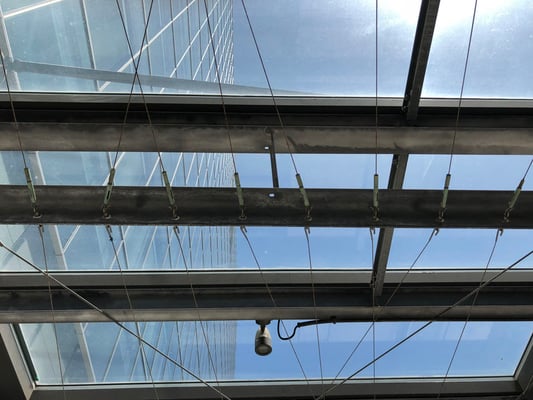

パーゴラ天井部にLアングルを取り付け、ジョイント金具でワイヤー連結。横方向もLアングルにワイヤー設置 |

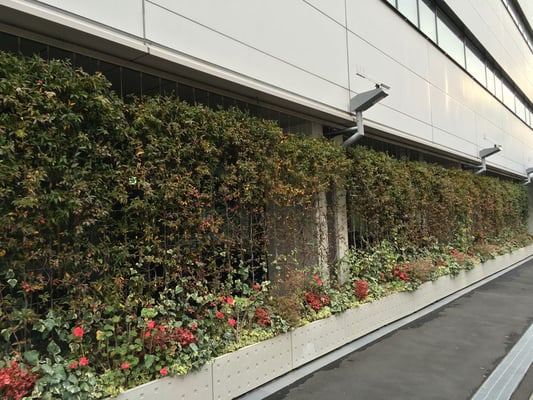

| 納まり支柱 |
アイボルト付き支柱 |
ワイヤー種類 |
被膜φ6 スパイラルワイヤー |
| ワイヤー張りパターン | ストライプ | ワイヤー端部金具 | フック金具 |
| 備考 |
|
スロープなので、ワイヤー長が異なる。アイボルト付き支柱を使用する事で対応 |
| 納まり支柱 |
アルミ製緑化レール |
ワイヤー種類 |
被膜φ6 スパイラルワイヤー |
| ワイヤー張りパターン | ストライプ | ワイヤー端部金具 | 被膜φ6 スパイラルワイヤーセット |
| 備考 |
|

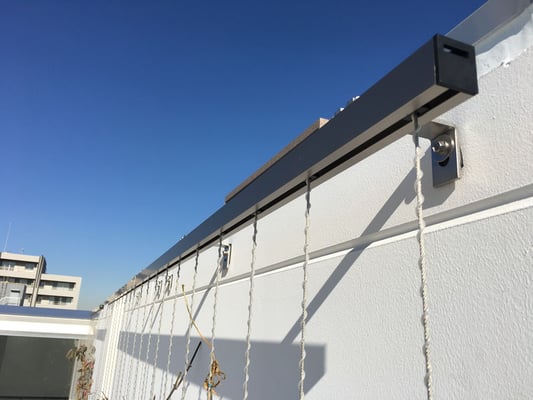

アルミ製緑化レールにワイヤーが収納されるので、レールからワイヤーが直接出ているので、意匠性ある |
| 納まり支柱 |
躯体 |
ワイヤー種類 |
φ3 SUSワイヤー |
| ワイヤー張りパターン | ランダム | ワイヤー端部金具 | ターンバックル |

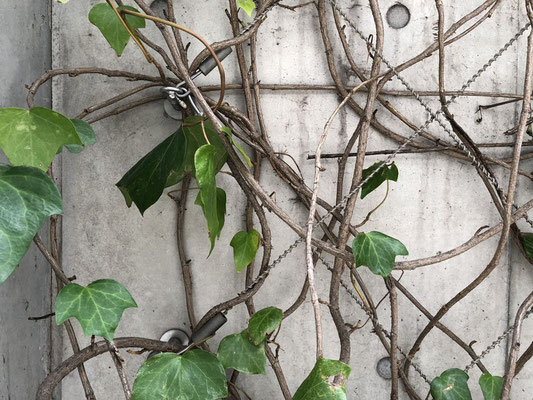

| 備考 |
|

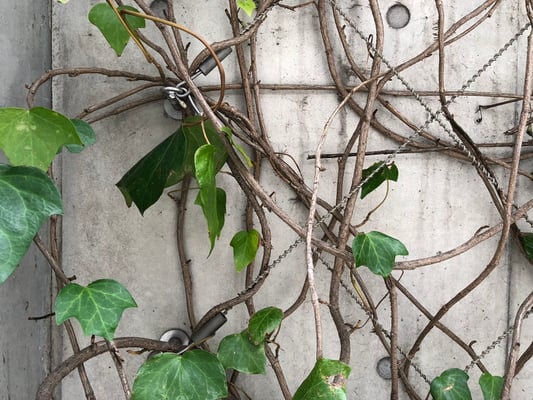

躯体にターンバックル+フック金具付きワイヤーをランダムに設置 |
| 納まり支柱 |
特注金具 |
ワイヤー種類 |
被膜φ6 スパイラルワイヤー |
| ワイヤー張りパターン | ストライプ | ワイヤー端部金具 | 被膜φ6 スパイラルワイヤーセット |
| 備考 |
|
特注金具の穴にバネグリップを取り付け、ワイヤーを設置 |
| 納まり支柱 |
アルミ製緑化レール |
ワイヤー種類 |
被膜φ6 スパイラルワイヤー |
| ワイヤー張りパターン | ストライプ | ワイヤー端部金具 | 被膜φ6 スパイラルワイヤーセット |
| 納まり支柱 |
H鋼 |
ワイヤー種類 |
被膜φ6 スパイラルワイヤー |
| ワイヤー張りパターン | ストライプ | ワイヤー端部金具 | フック金具 |
| 備考 |
|

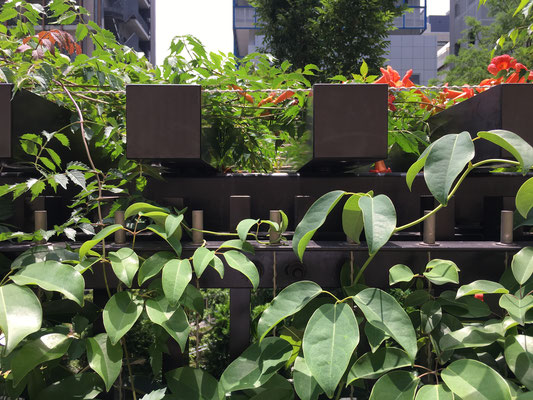

H鋼にアイボルトを取り付け、フック金具でワイヤー設置 |
