ワイヤー式壁面緑化工法

アルティマ壁面緑化システム (PAT.P)

ワイヤーならではの自由な張りパターン (ストライプ、チェッククロス、ダイヤクロス)と

納まり(Lアングル、アルミ製緑化レール、ボルト支柱等)、さらにターンバックルを使用したロングスパン張りにも対応!


植栽は別途、専門業者へお問い合わせ下さい


製品仕様

名称

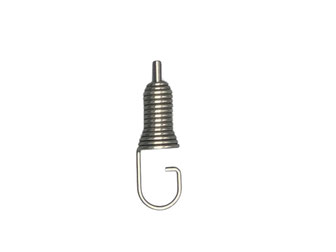

フック金具

材質

ケース部:真鍮
フック部:SUS304(抜止用キャップ付)
仕上げ ケース部:サチライトニッケルメッキ仕上
機能・効果

片端にハバネを採用し、テンションを均一化。

たわみを防止し、また壁面への過度な負荷を軽減します。

もう片端には、当社独自のグリップを採用し、ワイヤーを入れて適度なテンションをかけた状態で確実に保持します。アイボルトに引っ掛けた時にフックが抜けないように抜け止めキャップを付け、より施工性を高めています。

用途 ストライプ、チェッククロス、ダイヤクロス
支柱 アイボルト付支柱
付属

備考

名称

ストライプ金具

材質

ケース部:真鍮



仕上げ ケース部:サチライトニッケルメッキ仕上
機能・効果

片端にバネを採用し、テンションを均一化。

たわみを防止し、L型アングルを介した壁面への過度な負荷を軽減します。

もう片端には、当社独自のグリップを採用し、ワイヤーを入れて適度なテンションをかけた状態で確実に保持します。上部はL型アングルに落とし込みで、下部はワイヤーをグリップ部に挿入するだけという高い施工性をもっています。

用途

ストライプ、チェッククロス

支柱 Lアングル
付属

M12三種ナット、スプリングワッシャー、平ワッシャー

備考 アングル部穴あけ寸法φ12

名称

標準ワイヤー

材質

SUS304
機能・効果

標準仕様で7x7ワイヤーを使用。

線径 φ3(7×7)
備考

名称

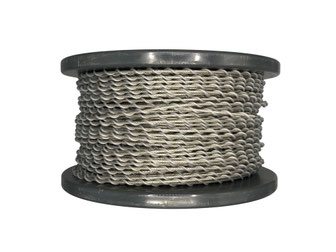

被膜φ6 スパイラルワイヤー

材質

SUS304
機能・効果

芯となるコーティングワイヤーに更にコーティングワイヤーをスパイラル状(ら旋状)に巻き付けています。

植栽の登はんを助け、また植栽が落ちないように配慮、

また表面積が大きく夏の日照時においても

熱放射するため植物の熱焼け等が少ないのが特徴です。

壁面緑化専用のオリジナルワイヤーです。端子付。

線径 呼び径 φ6(芯線φ2.4)
備考

設計図にご指定いただく際には、

「被膜φ6 スパイラルワイヤー」とご記載ください。


名称

クロス金物 PAT.P

材質

SUS304
機能・効果

チェッククロス用ワイヤー交差部の固定に使用します。
標準ワイヤー専用です。

備考 水平方向のワイヤー長3m以内を推奨

名称

リング金物

材質

SUS304
機能・効果

チェッククロス用のワイヤー交差部の固定に使用します(横段ワイヤーが両溶断のみ使用)。

ワイヤーを伝って登ろうとしたりすると”ずれる”いたずら防止機能を持っています。

備考 水平方向のワイヤー長3m以内を推奨

名称

アイボルト付き支柱

材質

真鍮、SUS304

仕上げ

ニッケルメッキ
機能・効果

壁面からの距離を作り、空気層を作ることで断熱効果を高めます。また植栽から壁面を守ります。施工時にはコーキング材を注入する等、止水について壁面の材質を含めて充分な検討が必要です。

寸法 支柱部:L=50mm
用途 フック金具用
付属

φ40ワッシャー、止水止め用ゴムワッシャー

備考 アイボルト:M6使用アンカー:M10 (雌ネジ部有効寸法15mm)

名称

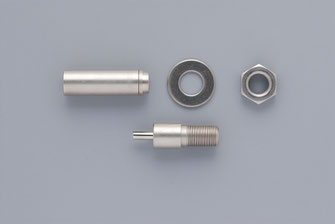

Lアングル用支柱

材質

真鍮

仕上げ

ニッケルメッキ
機能・効果 Lアングル専用持ち出し支柱。壁面からの距離を作り、空気層を作ることで断熱効果を高めます。また植栽から壁面を守ります。施工時にはコーキング材を注入する等、止水について壁面の材質を含めて充分な検討が必要です。
寸法 支柱部:L=50mm
用途 -
付属

M6×φ20 ワッシャー2個、M6ボルトL=15mm、φ40ワッシャー、止水止め用ゴムワッシャー

備考 使用アンカー:M10 (雌ネジ部有効寸法15mm)

名称

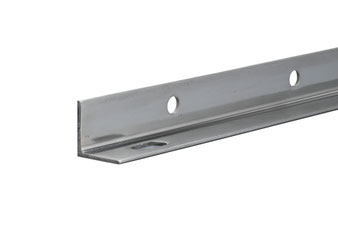

Lアングル

材質

スチール、SUS

仕上げ

溶融亜鉛メッキ
線径

-

機能・効果

ワイヤー端部の固定に使用します。

寸法

ストライプ、チェッククロス、ダイヤクロス

用途 -
付属 ー
備考 ストライプ金具部 穴あけ寸法φ12

名称

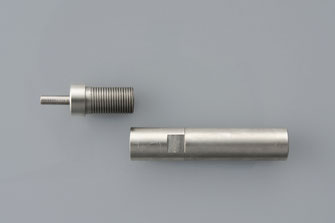

ストライプ金具用 ジョイント金具

材質

真鍮

仕上げ

ニッケルメッキ
線径

φ3 SUSワイヤー、被膜φ6 スパイラルワイヤー

機能・効果

ストライプ金具を上下に連続する場合に使用します

寸法 ストライプ、チェッククロス、
用途 ストライプ金具用
付属 ー
備考

名称

標準型緑化レール (縦横共通)

材質

アルミニウム合金押出型材 A6063S-T5(ステンレス色)
アルマイト仕上 ※屋外対応加工
寸法

L=2000(W=30㎜、H=33.1㎜)

重量(g) 1062
機能・効果

被膜φ6 スパイラルワイヤーセットを取付ける専用緑化レール。

内部が上下に二分され、上下それぞれの長手方向にスリットが入り、各種スライド金具の取付が出来る。
中段のジョイント(上下からのワイヤーの連結)や縦にも兼用できる。
レール内部には、照明設備のための電気配線などの設備線も収納できる。

従来品のスチール製Lアングルと比較し、軽量で扱いやすく、建物への負担を大幅に軽減。
被膜φ6 スパイラルワイヤーセットを取付けるアイランナーの着脱がレール上どの位置からも自由に行なえ、孔あけ加工などの手間が省け、大幅なコストダウンと施工性を高めている。
レール側面は安全対策としてゴム製保護シート付。

カラーは高級感のあるステンレス色を採用。

付属 側面用ゴム製保護シート付属
備考 現場カット可/連結可 (専用ジョイントプレート別売)
姿図
  > CAD DATA

名称

潅水型緑化レール (横専用)

材質

アルミニウム合金押出型材 A6063S-T5(ステンレス色)
アルマイト仕上 ※屋外対応加工
寸法 L=2000(W=30㎜、H=65㎜)
重量(g) 1642
機能・効果

点滴式潅水装置を組み込む専用緑化レール。

二分されたレール内部に潅水のための給水ホースや照明設備のための電気配線などの設備線も収納できる。
従来であれば、露出していたこれらの設備線がレール内に一体化することで、景観が一層向上する。
ワイヤー取付方法は標準型レールと共通。

カラーは高級感のあるステンレス色を採用。

付属  -
備考 現場カット可/連結可 (専用ジョイントプレート別売)
姿図
  > CAD DATA

名称

L型ブラケット (壁付用)

材質

SUS
寸法

重量(g) 116
機能・効果

壁面に緑化レール(標準・潅水型)を取付ける専用ブラケット。

壁面に取付けたM10アンカーボルト、緑化レールの取付は端部スリットに専用M8ボルトセットを差込み固定する。
壁面かの持ち出し距離は85㎜程度あり、

壁面からの距離を確保し、空気層を作ることで断熱効果を高める。

付属 M8ボルトセット(1セット付) -
備考 -
姿図
  > CAD DATA

名称

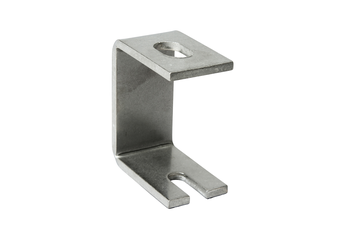

コの字ブラケット (天井付用)

材質

SUS
寸法

重量(g) 116
機能・効果

天井面や軒下に緑化レール(標準・潅水型)を取付ける専用ブラケット。

天地面に取付けたM10アンカーボルト、レールの取付は端部スリットにM8ボルトセットを差込み固定する。

付属 M8ボルトセット(1セット付) -
備考 -
姿図
  > CAD DATA

名称

M8ボルトセット

材質

SUS
寸法

重量(g)
機能・効果

L型ブラケットにレールを固定する金具。
レール端部のスリットより四角ナットを送り込み、レールにスライドさせて固定する。

付属
備考
姿図
  > CAD DATA

名称

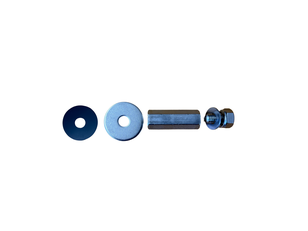

ボルト支柱

材質

SUS
寸法 支柱部L=68㎜
重量(g) 78.7
機能・効果

被膜φ6 スパイラルワイヤーセットの固定に使用します。

壁面からの距離を作り、空気層を作ることで断熱効果を高めます。

また植栽から壁面を守ります。



使用アンカー:M10 (雌ネジ部有効寸法 17mm

付属
備考 φ40 ワッシャー×1、ゴムワッシャー×1
姿図
   > CAD DATA

名称

コーナープレート

材質

SUS
寸法

重量(g) 53
機能・効果

四方をレールでフレーム状に組む場合のコーナー部を納める専用プレート。

両端部の長孔スリットに専用のプレート止めボルトを差込み双方のレールを固定する。

付属 プレート止めボルト(4セット付)
備考
姿図
   > CAD DATA

名称

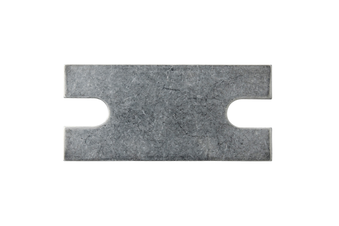

ジョイントプレート

材質

SUS
寸法

重量(g) 53
機能・効果

緑化レール(標準)をジョイントする場合の専用プレート。

緑化レール内側に両端部の長孔スリットに専用のプレート止めボルトを差込み双方のレールを固定する。

付属 プレート止めボルト(5セット付)
備考
姿図
  > CAD DATA

名称

プレート止めボルト

材質

SUS
寸法

重量(g) 7.4
機能・効果

コーナープレートやジョイントプレートを緑化レールに固定する専用のスライド金具。
スプリングにより、位置固定のための仮止めがワンプッシュで簡単に行なえる。

位置確認後はナットの締め込みで完全固定となる。
レールスリット上のどの位置からでも金具を挿入でき、簡単にプレートの固定が出来る。

付属
備考
姿図
   > CAD DATA

名称

アイランナー

材質

SUS
寸法

重量(g) 8.7
機能・効果

緑化レールに被膜φ6 スパイラルワイヤーセットを取付けるための専用スライド金具。
レールスリット上のどの位置からでも取付ができる。

ワイヤーを取付ける為の穴明けの必要が無く、

ワイヤー取付の位置固定や増減がレール上で自由に行なえる。

位置固定のための仮止めがワンプッシュで簡単に行なえる。

位置確認後はナットの締め込みで完全固定となる。

スピーディーなワイヤー取付を実現する。

付属
備考
姿図
  > CAD DATA

名称

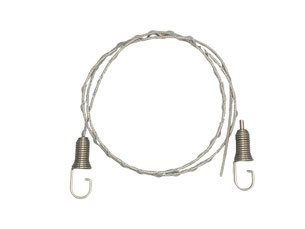

被膜φ6 スパイラルワイヤーセット

材質

ワイヤー部=SUS304 7×7(12ナイロン樹脂被覆)
金具部=SUS
寸法 L=1000㎜以上 L=4000㎜以下
重量(g) 両端金具 35/一組 ワイヤー25/m毎
機能・効果

緑化レール上に取付けたアイランナーにバネ先端のフックを引掛け固定する。

フック付きバネには緑化専用ワイヤー「被膜φ6 スパイラルワイヤー」が付属する。
バネの作用により、テンションを均一化。たわみを防ぎ、過度な負荷を軽減します。

 片方には、当社独自のグリップを採用し、ワイヤーの着脱がピンの操作で簡単に行なえると共に長さ調整が自由に行なえるなど、

加工の手間がなく施工性を高めている。

 螺旋状のワイヤーに植物が良くからみ、風による植物の垂れを防ぎます。

樹脂皮膜により熱伝導率が低減され、日照による植物の熱枯れ防ぎます。

螺旋状のスパイラルワイヤーは潅水の水が良く伝い、潅水効果を高めると共に、気化熱の作用により周辺気温の低下に寄与します。

付属 片バネ 片グリップ(ワイヤー調整器)付
備考 呼び径φ6(芯線φ2.4)
姿図
   > CAD DATA

名称

M10 ボルト受け金具

材質

SUS
寸法
重量(g)
機能・効果 ターンバックル仕様ロングスパン施工時のφ3 SUSワイヤー、及び被膜φスパイラルワイヤーの上端固定に使用します。
付属
備考
姿図


品番

UTB-30BN

端部の形状 フック
パイプ穴の形状 長穴

使用線径

ステンレスワイヤーΦ3、被膜スパイラルワイヤー 呼び径φ6 (芯線φ2.4)
材質 ステンレス
安全荷重

SUS 640N(65kg以内)

スパイラル 30kg

備考 ワイヤー長の調整可能

品番

UTB-30CN

端部の形状 アイ
パイプ穴の形状 長穴

使用線径

ステンレスワイヤーΦ3、被膜スパイラルワイヤー 呼び径φ6 (芯線φ2.4)
材質 ステンレス
安全荷重

SUS 980N (100kg以内)

スパイラル 30kg

備考 ワイヤー長の調整可能

品番

UTB-30DN

端部の形状 ストレート
パイプ穴の形状 長穴

使用線径

ステンレスワイヤーΦ3、被膜スパイラルワイヤー 呼び径φ6 (芯線φ2.4)
材質 ステンレス
安全荷重

980N (100kg以内)

スパイラル 30kg

備考 ワイヤー長の調整可能
