ワイヤー式防鳥システム アルティマ(Uグリップ)防鳥ワイヤー (PAT)

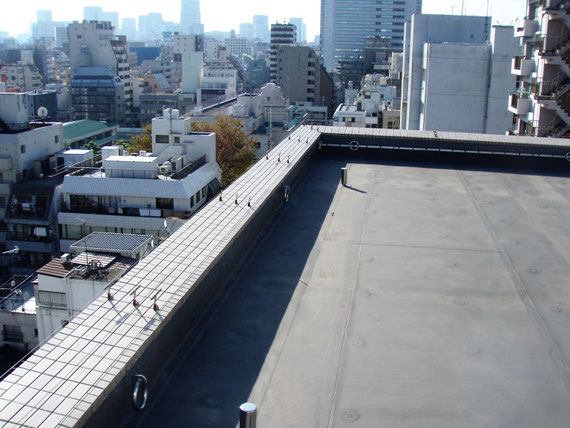

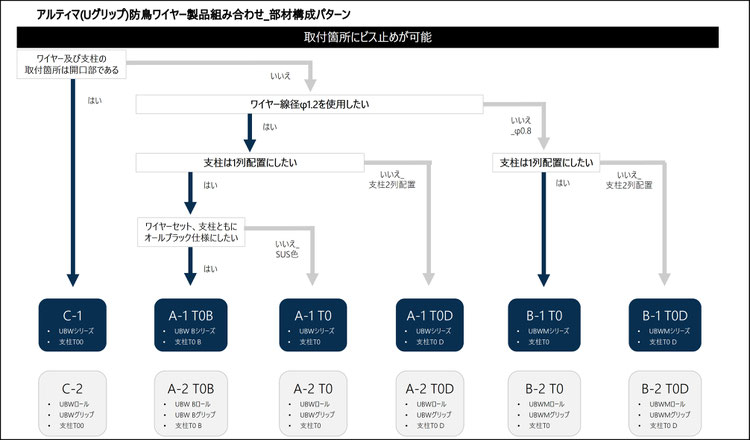

【概算設計価格】取付箇所ごと部材構成パターン (PDF)
|
支柱UBS-T0シリーズ
|
|
主に平地、ビス止め取付が可能な箇所用の支柱。 |
|
支柱UBS-FNシリーズ
|
|
H形鋼などのフランジ部取付用の支柱。適合フランジ厚以外の特注対応も可能。 |
|
支柱UBS-Pシリーズ
|
|
丸形パイプ用の支柱。適合パイプサイズ以外も対応出来ますが、単価を比較すると支柱UBS-Bシリーズを推奨。 |
|
支柱UBS-Bシリーズ
|
|
丸角パイプ、だ円笠木等に取り付け可能なベルト型支柱。ユニバーサル仕様なので、ベルトを巻く事が出来ればどのような取付箇所にも基本的には設置可能。 |
| 取付箇所 | 支柱(列) | 支柱(色) | ワイヤー線径 | 備考 | 詳細 | |
| 支柱UBS-T0シリーズ |
ビス止め可能箇所 (床部、開口部) |
1列、2列、開口部 | SUS、黒 | φ1.2、φ0.8 | - | 詳細はこちら |
| 支柱UBS-FNシリーズ |
H形鋼 (フランジ部) |
1列 | SUS | φ1.2、φ0.8 |
適合フランジ厚：3～24mm |
詳細はこちら |
| 支柱UBS-Pシリーズ | 丸形パイプ | 1列 | SUS | φ1.2、φ0.8 |
適合パイプ：φ27.2、φ42.7、φ60.5 |
詳細はこちら |
| 支柱UBS-Bシリーズ | 丸角パイプ、だ円笠木等 | 1列 | SUS | φ1.2、φ0.8 |
適合パイプ：φ40～φ250 |
詳細はこちら |
|
||||||
|
ストライプ A： ～H5,00 |
|
支柱UBS-T0シリーズ_一般用(ビス止め可能箇所)
|
|

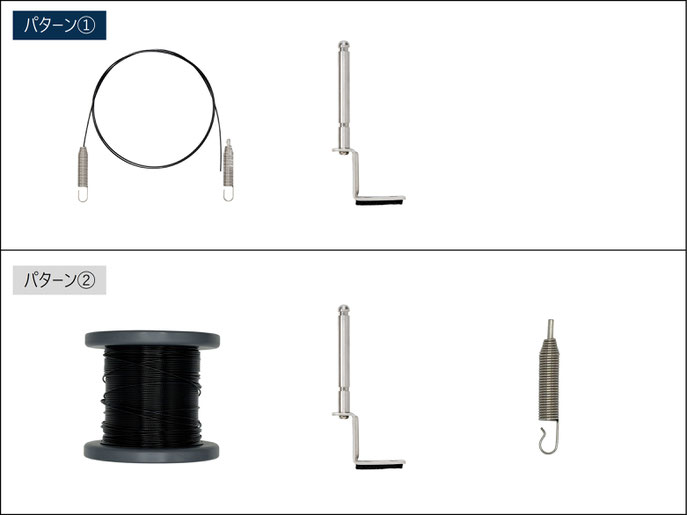

お勧め構成：① 取付箇所：床部、支柱：1列
|
施工手間等を考慮すると①がお勧めの構成です |
|

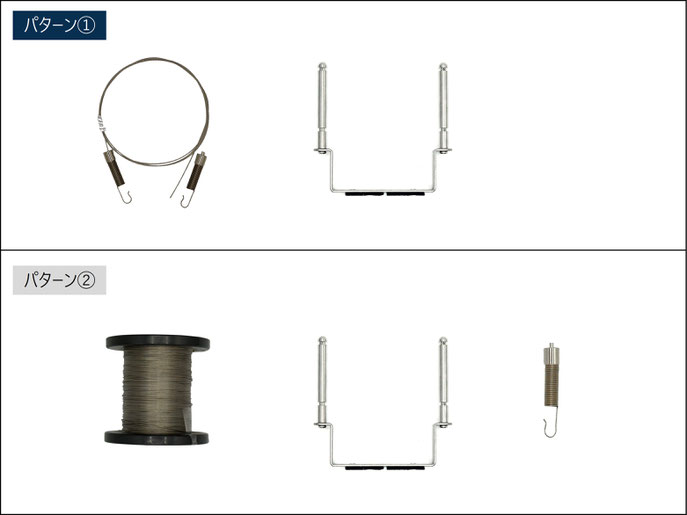

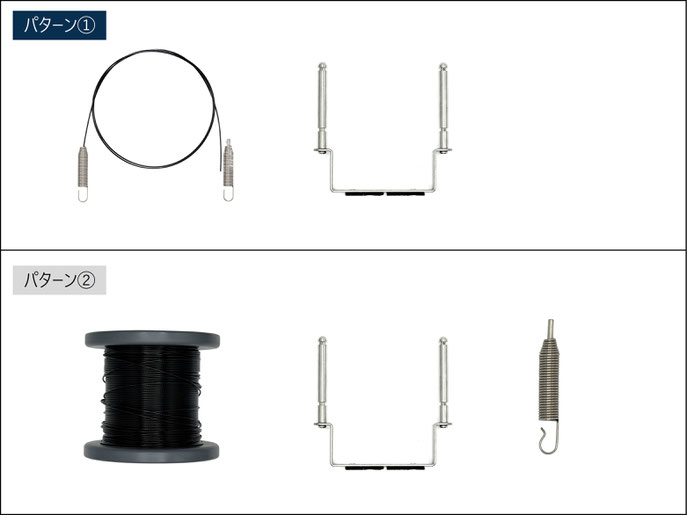

お勧め構成：⑦ 取付箇所：床部、支柱：2列
|
施工手間等を考慮すると⑦がお勧めの構成です |
|

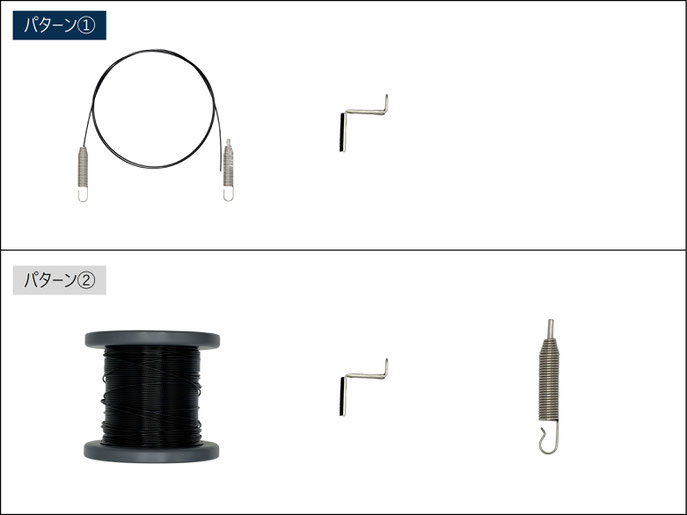

お勧め構成：⑪ 取付箇所：開口部、支柱：1列
|
施工手間等を考慮すると⑪がお勧めの構成です |
|
例：延長100m、支柱ピッチ@2,000、ビス止め用支柱(ワイヤー1段)
|
||||||||
| 取付箇所 | ワイヤー仕様 | 線径 | 支柱(列) | 色 |
概算設計価格 (税抜) |
納まり図(PDF) |
手順書(PDF) |
|
| ① | 床部 | セット(UBW) | φ1.2 | UBS-T02(1列) | SUS | 127,000円 | ||
| ② | 床部 | セット(UBW-B) | φ1.2 | UBS-T02 B(1列) | 黒 | 137,000円 | ||
| ③ | 床部 | セット(UBWM) | φ0.8 | UBS-T02(1列) | SUS | 170,000円 | ||
| ④ | 床部 | ロール(UBW) | φ1.2 | UBS-T02(1列) | SUS | 154,000円 | ||
| ⑤ | 床部 | ロール(UBW-B) | φ1.2 | UBS-T02 B(1列) | 黒 | 166,000円 | ||
| ⑥ | 床部 | ロール(UBWM) | φ0.8 | UBS-T02(1列) | SUS | 162,000円 | ||
| ⑦ | 床部 | セット(UBW) | φ1.2 | UBS-T02 D(2列) | SUS | 241,000円 | ||
| ⑧ | 床部 | セット(UBWM) | φ0.8 | UBS-T02 D(2列) | SUS | 313,000円 | ||
| ⑨ | 床部 | ロール(UBW) | φ1.2 | UBS-T02 D(2列) | SUS | 294,000円 | ||
| ⑩ | 床部 | ロール(UBWM) | φ0.8 | UBS-T02 D(2列) | SUS | 298,000円 | ||
| ⑪ | 開口部 | セット(UBW) | φ1.2 | UBS-T00(1列) | SUS | 103,000円 | ||
| ⑫ | 開口部 | ロール(UBW) | φ1.2 | UBS-T00(1列) | SUS | 129,000円 | ||
|
||||||||
|

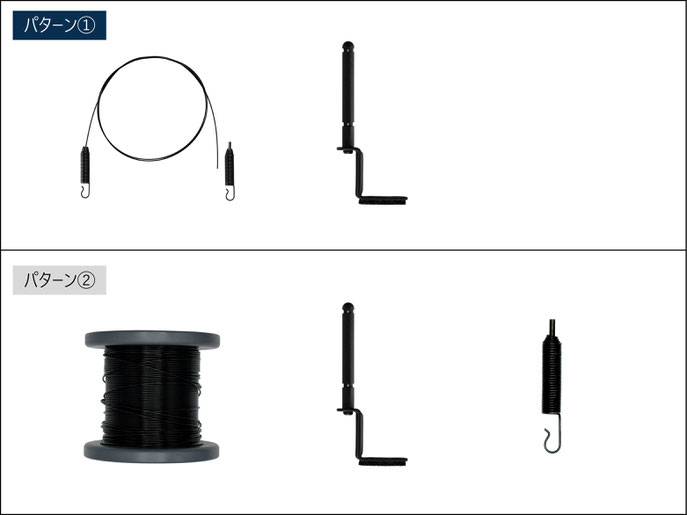

構成：② 取付箇所：床部、支柱：1列
|
|
|
構成：③ 取付箇所：床部、支柱：1列
|
|
|
構成：④ 取付箇所：床部、支柱：1列
|
|
|
構成：⑤ 取付箇所：床部、支柱：1列
|
|
|
構成：⑥ 取付箇所：床部、支柱：1列
|
|
|
構成：⑧ 取付箇所：床部、支柱：2列
|
|
|
構成：⑨ 取付箇所：床部、支柱：2列
|
|
|
構成：⑩ 取付箇所：床部、支柱：2列
|
|
|
構成：⑫ 取付箇所：開口部、支柱：1列
|
|
|
ストライプ A： ～H5,00 |
|
支柱UBS-FNシリーズ_一般形鋼用フランジ部専用
|
|
お勧め構成：⑬ 取付箇所：フランジ部、支柱：1列
|
施工手間等を考慮すると⑬がお勧めの構成です |
|
例：延長100m、支柱ピッチ@2,000、フランジ部専用支柱(ワイヤー1段)
|
||||||||
| 取付箇所 | ワイヤー仕様 | 線径 | 支柱(列) | 色 |
概算設計価格 (税抜) |
納まり図(PDF) |
手順書(PDF) |
|
| ⑬ | フランジ部 | セット(UBW) | φ1.2 | UBS-FN(1列) | SUS |
152,000円 |
||
| ⑭ | フランジ部 | セット(UBWM) | φ0.8 | UBS-FN(1列) | SUS | 218,000円 | ||
| ⑮ | フランジ部 | ロール(UBW) | φ1.2 | UBS-FN(1列) | SUS | 178,000円 | ||
| ⑯ | フランジ部 | ロール(UBWM) | φ0.8 | UBS-FN(1列) | SUS | 210,000円 | ||
|
||||||||
|
構成：⑭ 取付箇所：フランジ部、支柱：1列
|
|
|
構成：⑮ 取付箇所：フランジ部、支柱：1列
|
|
|
構成：⑯ 取付箇所：フランジ部、支柱：1列
|
|
|
ストライプ A： ～H5,00 |
|
支柱UBS-Pシリーズ_丸パイプ専用
|
|
お勧め構成：⑰ 取付箇所：丸パイプ(φ40mm以下)、支柱：1列
|
施工手間等を考慮すると⑰がお勧めの構成です |
|
お勧め構成：㉑ 取付箇所：丸パイプ(φ40mm以上)、支柱：1列
|
施工手間等を考慮すると㉑がお勧めの構成です |
|
例：延長100m、支柱ピッチ@2,000、丸パイプ専用支柱(ワイヤー1段)
|
|||||||||
| 取付箇所 | パイプ径 | ワイヤー仕様 | 線径 | 支柱(列) | 色 |
概算設計価格 (税抜) |
納まり図(PDF) |
手順書(PDF) |
|
| ⑰ | 丸パイプ | φ40mm以下 | セット(UBW) | φ1.2 | UBS-P(1列) | SUS |
149,000円 |
||
| ⑱ | 丸パイプ |
φ40mm以下 |
セット(UBWM) | φ0.8 | UBS-P(1列) | SUS | 212,000円 | ||
| ⑲ | 丸パイプ |
φ40mm以下 |
ロール(UBW) | φ1.2 | UBS-P(1列) | SUS | 175,000円 | ||
| ⑳ | 丸パイプ |
φ40mm以下 |
ロール(UBWM) | φ0.8 | UBS-P(1列) | SUS | 204,000円 | ||
| ㉑ | 丸パイプ | φ40mm以上 | セット(UBW) | φ1.2 | UBS-B(1列) | SUS | 153,000円 | ||
| ㉒ | 丸パイプ | φ40mm以上 | セット(UBWM) | φ0.8 | UBS-B(1列) | SUS | 221,000円 | ||
| ㉓ | 丸パイプ | φ40mm以上 | ロール(UBW) | φ1.2 | UBS-B(1列) | SUS | 180,000円 | ||
| ㉔ | 丸パイプ | φ40mm以上 | ロール(UBWM) | φ0.8 | UBS-B(1列) | SUS | 213,000円 | ||
|
|||||||||
|
構成：⑱ 取付箇所：丸パイプ(φ40mm以下)、支柱：1列
|
|
|
構成：⑲ 取付箇所：丸パイプ(φ40mm以下)、支柱：1列
|
|
|
構成：⑳ 取付箇所：丸パイプ(φ40mm以下)、支柱：1列
|
|
|
構成：㉒ 取付箇所：丸パイプ(φ40mm以上)、支柱：1列
|
|
|
構成：㉓ 取付箇所：丸パイプ(φ40mm以上)、支柱：1列
|
|
|
構成：㉔ 取付箇所：丸パイプ(φ40mm以上)、支柱：1列
|
|
|
ストライプ A： ～H5,00 |
|
支柱UBS-Bシリーズ_ベルト型(ユニバーサル仕様)
|
|
お勧め構成：㉕ 取付箇所：丸パイプ(φ40mm以上)、角パイプ他 支柱：1列
|
施工手間等を考慮すると㉕がお勧めの構成です |
|
例：延長100m、支柱ピッチ@2,000、角パイプ他ベルト型支柱(ワイヤー1段)
|
|||||||||
| 取付箇所 | パイプ径 | ワイヤー仕様 | 線径 | 支柱(列) | 色 |
概算設計価格 (税抜) |
納まり図(PDF) |
手順書(PDF) |
|
| ㉕ | 角パイプ他 | φ40mm以上 | セット(UBW) | φ1.2 | UBS-B(1列) | SUS | 153,000円 | ||
| ㉖ | 角パイプ他 | φ40mm以上 | セット(UBWM) | φ0.8 | UBS-B(1列) | SUS | 221,000円 | ||
| ㉗ | 角パイプ他 | φ40mm以上 | ロール(UBW) | φ1.2 | UBS-B(1列) | SUS | 180,000円 | ||
| ㉘ | 角パイプ他 | φ40mm以上 | ロール(UBWM) | φ0.8 | UBS-B(1列) | SUS | 213,000円 | ||
|
|||||||||
|
構成：㉖ 取付箇所：丸パイプ(φ40mm以上)、角パイプ他 支柱：1列
|
|
|
構成：㉗ 取付箇所：丸パイプ(φ40mm以上)、角パイプ他 支柱：1列
|
|
|
構成：㉘ 取付箇所：丸パイプ(φ40mm以上)、角パイプ他 支柱：1列
|
|
|
設置手順
|
設置手順はUBWシリーズと同様、バネ部をフック支柱に引っ掛けるだけ、ワイヤーをループにし、カシメる必要がありません。
