アルティマ投物防止ワイヤーシステム (PAT.P)

妨害、いたずらなどのリスク対応力の向上の為、駅構内自由通路や陸橋、連絡橋などから投げ込まれる空き缶や雑誌などの妨害物の投物を防ぎます



組み合わせパターン



ワイヤー径

張りパターン 取付支柱 仕様

ワイヤー連結

対応ワイヤー長 許容荷重 穴あけ寸法

φ1.5 ステンレスワイヤー

水平

もしくは、

傾斜

フラットバー

もしくは、

角パイプ





UTB-W φ1.5



支柱にM8 P=0.75のタップを立てて設置

×

1m~2m

55kg

(グリップ側)

端部:φ7.4~φ7.5
中間貫通部:φ7.4~φ7.5

φ2.4 ナイロン被膜ワイヤー

UTB-W φ2.4



支柱にM6アイナットを取付、

M6アイナットにバネフック設置

×

80kg

(グリップ側)

端部:φ6.5~φ7.0

φ3.0 ステンレスワイヤー

※ 受注生産

水平

UTB-W φ3.0 Grip-A



※納入方法:

ワイヤー取付現場カット、

もしくはワイヤー長固定を選択可

1m~4m

170kg

(グリップ側)

端部:φ9.0~φ10.0
中間連結部:φ9.0~10.0
中間貫通部:φ5.0~φ6.0
保護パイプ部:φ11.0
傾斜

UTB-W φ3.0 Grip-C



※納入方法:

ワイヤー取付現場カットのみ

φ3.0、φ4.0 ステンレスワイヤー

水平

UTB-W φ3.0 A

UTB-W φ4.0 A

φ3:300kg

(ネジスリーブ側)

φ4:500kg

(ネジスリーブ側)

端部:φ6.5~φ7.0
中間連結部:φ6.5~φ7.0
中間貫通部:φ5.0~φ6.0
保護パイプ部:φ11.0
傾斜

UTB-W φ3.0 C

UTB-W φ4.0 C

④ φ3.0、φ4.0 ステンレスワイヤー:UTB-W φ3.0、4.0



主な用途例

安全性
  • ネジスリーブ側に防犯カバーをすることで、スパナ掛け部が露出せずいたずらを防ぎます。
  • エンドボルトにはいたずら防止用キャップを取付けることでナットの頭が露出せず、外部から取り外しが出来ません。 (別売)
機能性
  • 取付後、ワイヤーのたわみが出ない安心設計です。
  • 張り調整はネジスリーブ側で行いますが、支柱間寸法に誤差が生じた場合、端子側でも長さ調整が行えます。
  • 取付ピッチは4m以内で支柱間に合せて製作します。
施工性
  • 市販のスパナが使用でき、現場施工が簡単です。 (13㎜・14㎜・17㎜)
  • 端子側はワイヤー先端の端子が空回りする特殊構造のため、ネジスリーブ側は一人でも取付施工が可能です。
  • 誰にでも簡単に易しく張れる確実な取付施工です。
  • 柔軟で扱いやすいステンレスワイヤーを採用しています。

※標準はSUS304(7×7)ですが、(7×19)(1×19)及びSUS316でも特注可能です。※但し、(1×19)の場合はカシメ幅が長くなるため、防犯ケースの先端からネジスリーブ先端が露出する場合があります。



デザイン性
  • 空間の演出を活かすシンプルで美しいフォルムです。
  • 景観に配慮した防護柵にも違和感なくマッチする質感です。
  • ワイヤー径はφ4・φ3の2種をラインアップ。屋内外に幅広く対応します。

ご注意



施工時のご注意
  • 市販のスパナで施工が可能です。(13mm・14mm・17mm)
  • 張り調整はネジスリーブ側で行います。ただし、支柱間寸法の誤差は端子側でも調整が可能です。
  • メンテナンスなどで防犯カバーを外す際は、カバーを握り水平方向に引っ張ってください。(外れにくいときはゴム手袋などの滑りにくい物をご使用ください。)
  • 取り付けはM6ボルトを使用しております。支柱の穴あけはφ6.5~7.0としてください。ただし、中間に支柱を設け、中間支柱用ワイヤー保護パイプを使用する場合の穴あけはφ11.0です。FBの場合で中間支柱にジョイントボルトを使用しない場合の穴あけはφ5.0~6.0です。
  • エンドボルトの頭には全ての施工を完了した後に付属のいたずら防止用キャップを取付けてください。取付ける際には、当て木などをして叩き込んでください。
  • 木支柱に施工した場合、時間の経過に伴う乾燥で寸法が変化する可能性があります。施工後3~6ヶ月の経過を目安に締め直しを行ってください。
ご注文の際のご注意
  • ワイヤー長(ネジスリーブ金具付)は支柱内法寸法に基づいて製作します。ご注文の際は、支柱の内法寸法をお知らせ下さい。
  • フラットバー・丸パイプ・角パイプ・木柱など、支柱はほとんどの形状・材質・寸法に対応いたします。
  • 材質はSUS304・SUS303です。沿岸部でご使用の際はSUS316を特注にて対応します。
  • この製品はシステムで用いることを前提に安全性などが考慮されているため、各部品単品での 販売は致しておりません
  • エンドボルトとジョイントボルトは別売となります。
  • 現場でのワイヤーカットが可能です。
  • 錆びにくい材質を使用しておりますが、設置場所、環境によっては錆びが発生する可能性がございます。ただし、錆びが発生しても機能上は問題ございません。

品番

水平用

W-4C201S
W-4C201T

材質 SUS
仕上げ センターレス研磨後クリアコート処理

付属ワイヤー線径

φ4 SUS304(7×7)
φ3 SUS304(7×7)
付属ワイヤー長

定尺寸法 L=1000~L=4000(1m単位)
※定尺を超える寸法はご相談下さい。

備考 現場ワイヤーカット可能
使用アンカーボルト:M6
本体雌ネジ部有効寸法10mm

品番

傾斜用

W-4C202S
W-4C202T

材質 SUS
仕上げ センターレス研磨後クリアコート処理

付属ワイヤー線径

φ4 SUS304(7×7)
φ3 SUS304(7×7)
付属ワイヤー長

定尺寸法 L=1000~L=4000(1m単位)
※定尺を超える寸法はご相談下さい。

備考 現場ワイヤーカット可能
使用アンカーボルト:M6
本体雌ネジ部有効寸法10mm

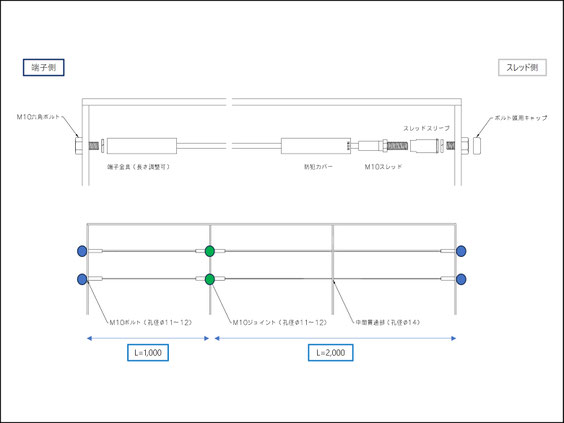

◆ 納まり図_UTB-W φ3.0 A、φ4.0 A 【水平張り】




◆ 詳細図_UTB-W φ3.0 A、φ4.0 A 【水平張り】

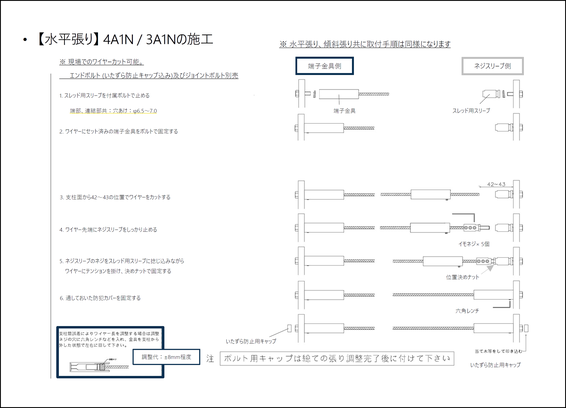

設置手順_

UTB-W φ3.0 A、φ4.0 A 【水平張り】



※ 水平張り、傾斜張り共に取り付け手順は同様になります

※ 必ず端子金具側から取り付けて下さい

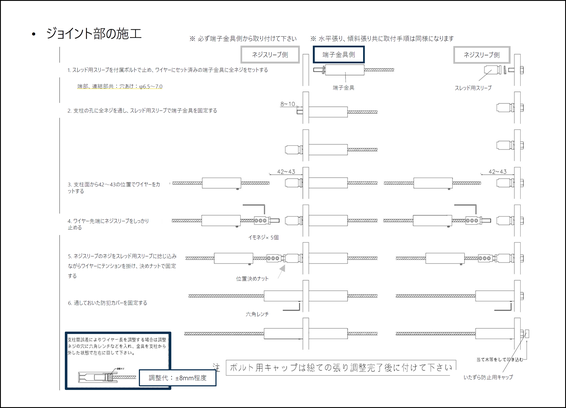

設置手順_

UTB-W φ3.0 A、φ4.0 A 【ジョイント】



※ 水平張り、傾斜張り共に取り付け手順は同様になります

※ 必ず端子金具側から取り付けて下さい

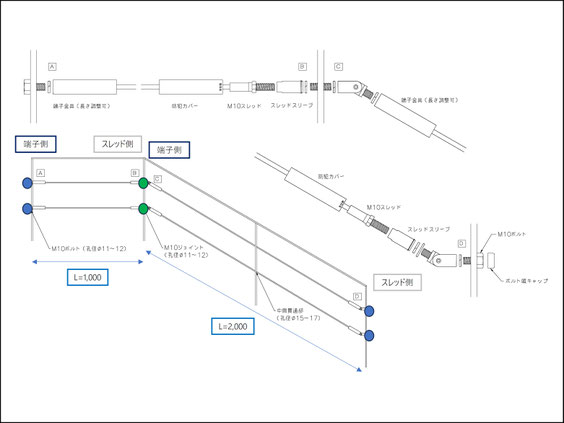

◆ 納まり図_UTB-W φ3.0 C、φ4.0 C 【傾斜張り】




◆ 詳細図_UTB-W φ3.0 C、φ4.0 C 【傾斜張り】
