アルティマ投物防止ワイヤーシステム (PAT.P)

部材構成パターン (PDF、DXF)

  許容荷重 ワイヤー長 備考 詳細
φ1.5 55kg以内 L=1m~2m
  • グリップタイプ
  • 支柱にM8 P=0.75のタップを立てて設置
  • ワイヤーセット連結不可
  • 端部、中間貫通部:φ7.4~7.5
詳細はこちら
φ3 170kg以内  L=1m~4m
  • グリップタイプ
  • ワイヤー取付現場カット可能
  • ワイヤーセット連結可
  • 端部、中間連結部:φ9.0~10.0
  • 中間貫通部:φ5.0~6.0
  • 保護パイプ部:φ11.0
詳細はこちら

φ3

φ4

300kg以内(φ3)

500kg以内(φ4)

L=1m~4m
  • ネジスリーブタイプ
  • 現場ワイヤーカット可
  • 本体雌ネジ部有効寸法:8mm
  • ワイヤーセット連結可能
  • 端部、中間連結部、中間貫通部穴あけ寸法:φ7~8
詳細はこちら

 ストライプ A: ~H5,00

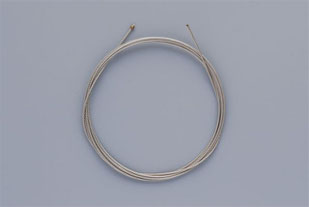

 ① φ1.5 ステンレスワイヤーセット (許容荷重:55kg)





① φ1.5ステンレスワイヤーセット



  • ワイヤー長:1m ~ 2m
  • 許容荷重:55kg
  • グリップタイプ
  • 支柱にM8 P=0.75のタップを立てて設置
  • ワイヤーセット連結不可
  • 端部、中間貫通部:φ7.4~7.5



UTB-G



  • 材質:真鍮
  • 仕上げ:ニッケルメッキ
  • ワイヤー線径:φ1.5
  • 備考:左右で1組



UTB-W



  • 材質:真鍮、SUS304 (SUS316)
  • ワイヤー線径:φ1.5
  • 備考:指定寸法でカット



 水平張り




 ストライプ A: ~H5,00



 ② φ3.0 ステンレスワイヤーセット(グリップ) (許容荷重:170kg)





② φ3.0ステンレスワイヤーセット(グリップ)



  • ワイヤー長:1m ~ 4m
  • 許容荷重:170kg
  • グリップタイプ
  • ワイヤー取付現場カット可能
  • ワイヤーセット連結可
  • 端部、中間連結部:φ9.0~10.0
  • 中間貫通部:φ5.0~6.0
  • 保護パイプ部:φ11.0



水平用:UTB-W φ3.0 Grip-A



  • 材質:SUS304
  • 仕上げ:センターレス研磨処理
  • 付属ワイヤー:φ3 SUS304 (7×7)
  • 仕様:現場ワイヤーカット可能 使用ボルト及びジョイント:M8
  • 定尺寸法 L=1000~L=4000(1m単位)

※定尺を超える寸法、または指定寸法はご相談下さい。



傾斜用:UTB-W φ3.0 Grip-C



  • 材質:SUS304
  • 仕上げ:センターレス研磨処理
  • 付属ワイヤー:φ3 SUS304 (7×7)
  • 仕様:現場ワイヤーカット可能 使用ボルト及びジョイント:M8
  • 定尺寸法 L=1000~L=4000(1m単位)

※定尺を超える寸法、または指定寸法はご相談下さい。




 水平張り



ワイヤーは現場カットとなりますので、必ず端子金具側から取り付けて下さい。






 傾斜張り



ワイヤーは現場カットとなりますので、必ず端子金具側から取り付けて下さい。




 ストライプ A: ~H5,00

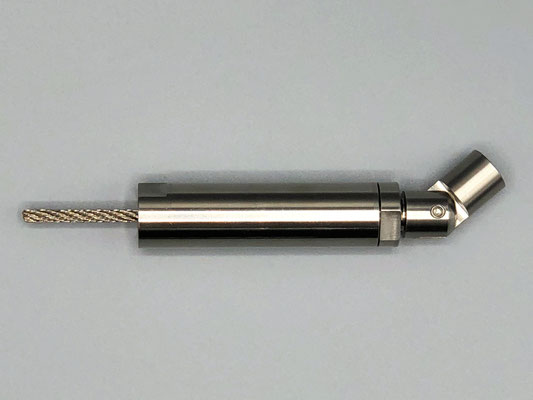

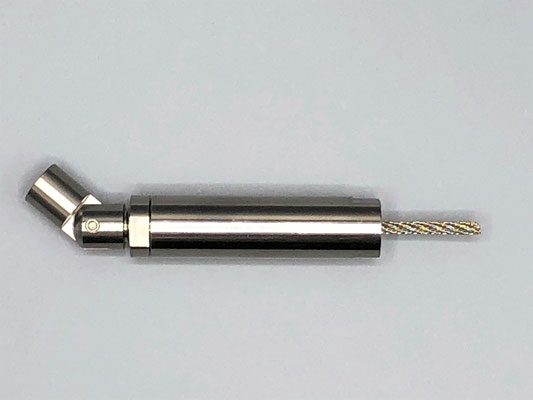

 ③ φ3.0、φ4.0 ステンレスワイヤーセット(ネジスリーブ) (許容荷重:300kg_φ3、500kg_φ4)





③ φ3.0、φ4.0 ステンレスワイヤーセット(ネジスリーブ)



  • ワイヤー長:1m ~ 4m
  • 許容荷重:300kg (φ3)、500kg (φ4)
  • ネジスリーブタイプ
  • ワイヤー取付現場カット可能
  • ワイヤーセット連結可
  • 本体雌ネジ有効寸法:8mm
  • 端部、中間連結部、中間貫通部:φ7.0~8.0
  • 保護パイプ部:φ11.0



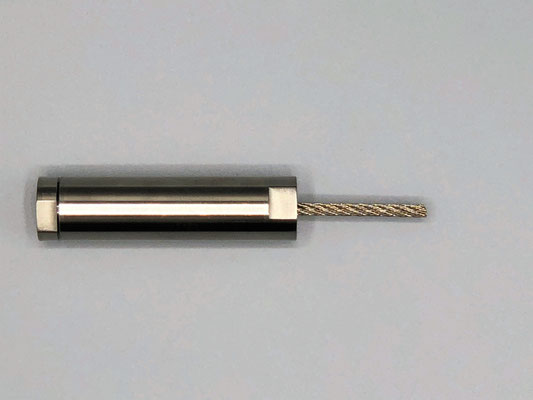

水平部



  • 材質:SUS
  • 仕上げ:センターレス研磨
  • 付属ワイヤー:φ3、φ4 SUS304 (7×7)
  • 仕様:現場ワイヤーカット可 本体雌ネジ部有効寸法8mm
  • 定尺寸法 L=1,000~L=4,000(1m単位)

※定尺を超える寸法はご相談下さい。





PDF



DXF



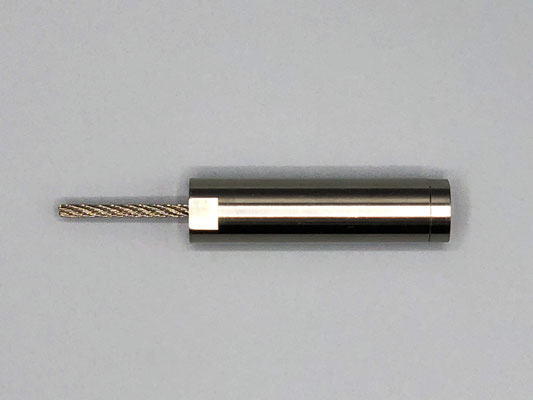

傾斜部



  • 材質:SUS
  • 仕上げ:センターレス研磨
  • 付属ワイヤー:φ3、φ4 SUS304 (7×7)
  • 仕様:現場ワイヤーカット可 本体雌ネジ部有効寸法8mm
  • 定尺寸法 L=1,000~L=4,000(1m単位)

※定尺を超える寸法はご相談下さい。





PDF



DXF

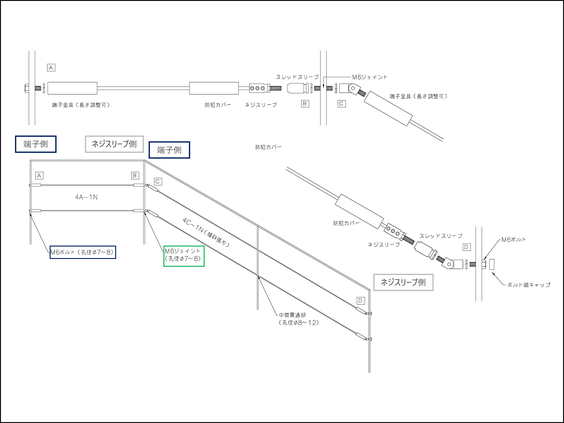

 水平張り



※ 支柱の穴あけ寸法はワイヤー径φ3用も共通です。

※ FBに取り付けの場合、6mm厚以上

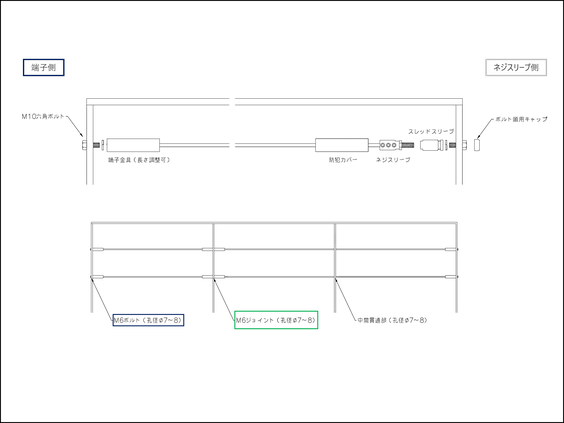

※ 端部、ジョイント部共、使用アンカーボルトM6。本体雌ネジ部有効寸法10mm。

※ ご注文の際、「支柱・FB厚寸法」をお知らせ頂ければ、寸法に合ったエンドボルト(いたずら防止用キャップ付)及び中間支柱用ジョイントボルト、中間支柱用ワイヤー保護パイプを同時手配いたします。(各別売)





水平張り



  • ワイヤーセット 4A-1 N×4組
  • エンドボルト (端部金具)×4個
  • ジョイントボルト(連結金具)×2個




PDF



DXF



 傾斜張り



※ 支柱の穴あけ寸法はワイヤー径φ3用も共通です。

※ FBに取り付けの場合、6mm厚以上

※ 端部、ジョイント部共、使用アンカーボルトM6。本体雌ネジ部有効寸法10mm。

※ ご注文の際、「支柱・FB厚寸法」をお知らせ頂ければ、寸法に合ったエンドボルト(いたずら防止用キャップ付)及び中間支柱用ジョイントボルト、中間支柱用ワイヤー保護パイプを同時手配いたします。(各別売)





傾斜張り



  • ワイヤーセット 4A-1 N×2組
  • ワイヤーセット 4C-1 N×2組
  • エンドボルト (端部金具)×4個
  • ジョイントボルト(連結金具)×2個




PDF



DXF

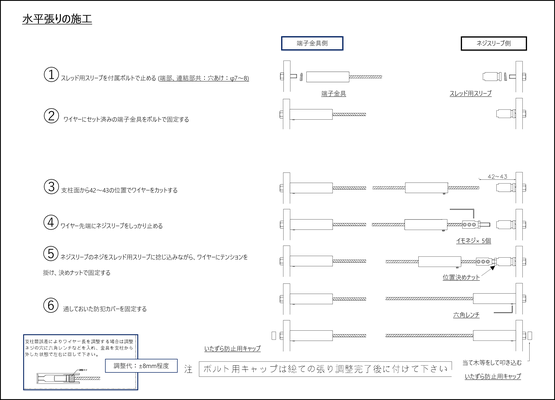

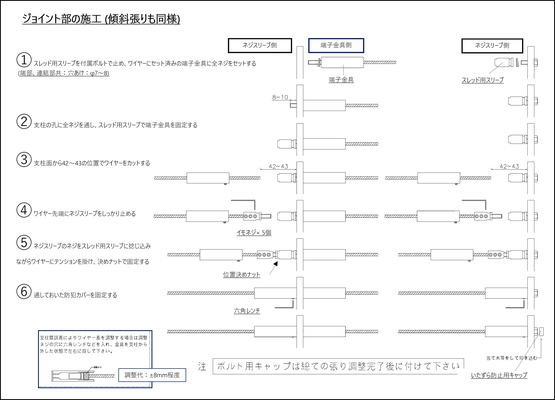

 取付手順



※ 水平張り、傾斜張り共に取り付け手順は同様になります

※ 必ず端子金具側から取り付けて下さい
