    アルティマ(Uグリップ)防鳥ワイヤーのリピーターが多い理由



    		本体UBW-B、支柱UBS-T0 Bについて 支柱UBS-T0 Dについて

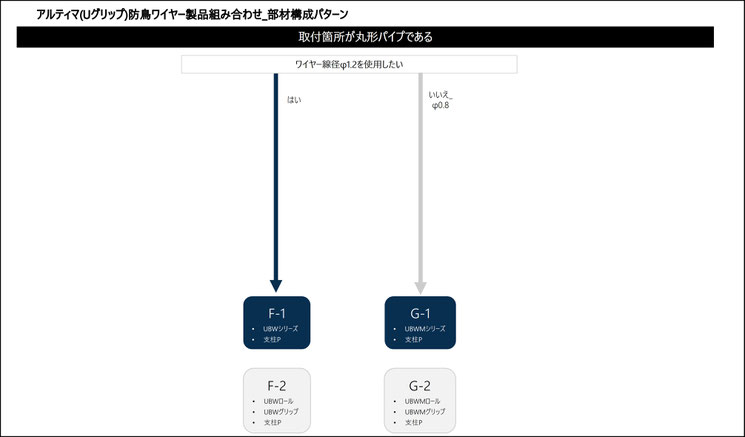

     部材構成パターン_丸形パイプ専用 UBS-Pシリーズ



    主に設置箇所が丸形パイプなどの場合にご選択ください

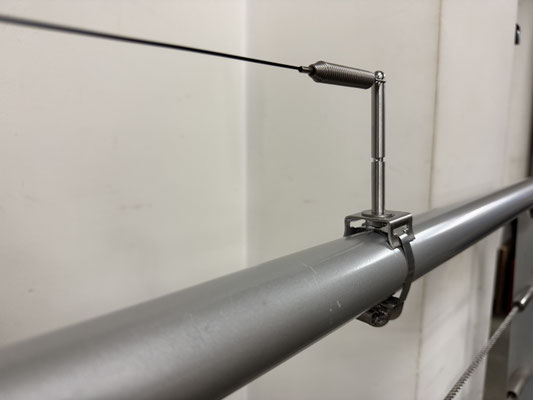

    丸形パイプ専用支柱 UBS-Pシリーズ



    F-1

    		G-1

    F-2

    		G-2




    詳細はこちら



    		詳細はこちら

     ストライプ A： ～H5,00



     支柱UBS-P_F-1、F-2





    例：延長100m(φ1.2)、支柱ピッチ@2,000、丸形パイプ専用支柱(ワイヤー1段)



    		概算設計価格 (税抜)

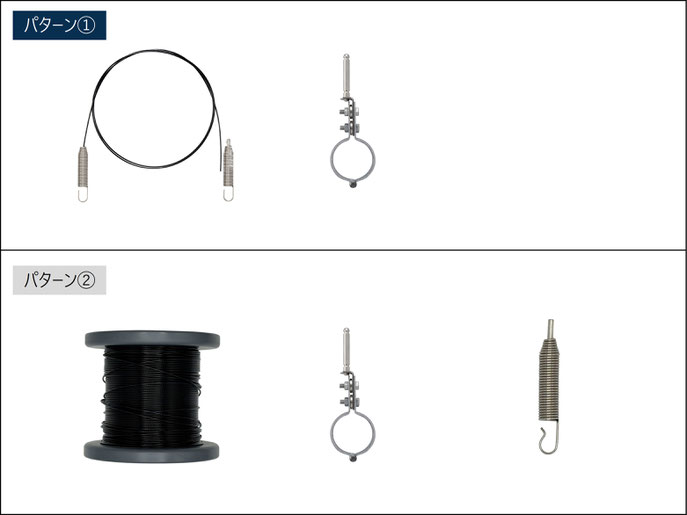

    パターン①：F-1
    • 防鳥ワイヤー UBW-40×25組
    • 支柱UBS-P3-2(適合パイプサイズφ60.5)×51本
    		204,400円
    パターン②：F-2
    • 防鳥ワイヤー UBW-100×1巻
    • 支柱UBS-P3-2(適合パイプサイズφ60.5)×51本
    • グリップ内蔵バネフック×50個
    		212,900円
    • パターン①はワイヤーセットでの納品となり、現場でのワイヤーカットが極力ないので、短時間での取付が可能です。
    • パターン②はワイヤーロールでの納品となり、現場合わせですのでワイヤーカットが発生します。パターン①よりも取付時間はかかりますが、現場合わせが出来ますので、詳細な寸法が不明の場合はパターン②をお勧め致します。




    パターン①：F-1 (PDF)



    		パターン①：F-1 施工手順書(PDF)




    パターン②：F-2 (PDF)



    		パターン②：F-2 施工手順書(PDF)

     ストライプ A： ～H5,00



     支柱UBS-FN_G-1、G-2





    例：延長100m(φ0.8)、支柱ピッチ@2,000、フランジ部専用支柱(ワイヤー1段)



    		概算設計価格 (税抜)
    パターン①：G-1
    • 防鳥ワイヤー UBWM-40×25組
    • 支柱UBS-P3-2(適合パイプサイズφ60.5)×51本
    		204,400円
    パターン②：G-2
    • 防鳥ワイヤー UBWM-100×1巻
    • 支柱UBS-P3-2(適合パイプサイズφ60.5)×51本
    • グリップ内蔵バネフック×50個
    		196,700円
    • パターン①はワイヤーセットでの納品となり、現場でのワイヤーカットが極力ないので、短時間での取付が可能です。
    • パターン②はワイヤーロールでの納品となり、現場合わせですのでワイヤーカットが発生します。パターン①よりも取付時間はかかりますが、現場合わせが出来ますので、詳細な寸法が不明の場合はパターン②をお勧め致します。




    パターン①：G-1 (PDF)



    		パターン①：G-1 施工手順書(PDF)




    パターン②：G-2 (PDF)



    		パターン②：G-2 施工手順書(PDF)



     設置手順



    設置手順はUBWシリーズと同様、バネ部をフック支柱に引っ掛けるだけ、ワイヤーをループにし、カシメる必要がありません。
