ワイヤー式防鳥システム アルティマ(Uグリップ)防鳥ワイヤー (PAT)
取付箇所を選ばない、ベルト型支柱UBS-Bについて
|

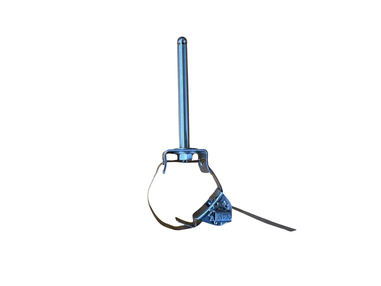

取付箇所を選ばない！ ユニバーサル仕様の防鳥ワイヤー支柱 (ベルト型)【UBS-B】 ※
|
今まで防鳥ワイヤーを設置したくても難しかった箇所(穴あけ等が出来ない等)への設置が可能になりました！
バンドを取り付ける事が出来れば設置可能なユニバーサル仕様のベルト型支柱 UBS-Bシリーズになります。
丸パイプ、角パイプ、その他 (だ円笠木等)が主な設置箇所対象になります。
※ 基本的な設置条件としまして、
- バンドを取り付ける事が出来る (下記写真参照）
- 丸パイプはφ40mm以上、標準仕様としてφ250mmまで対象
- 角パイプ等は各外周寸法がL=30mm以上で設置可能

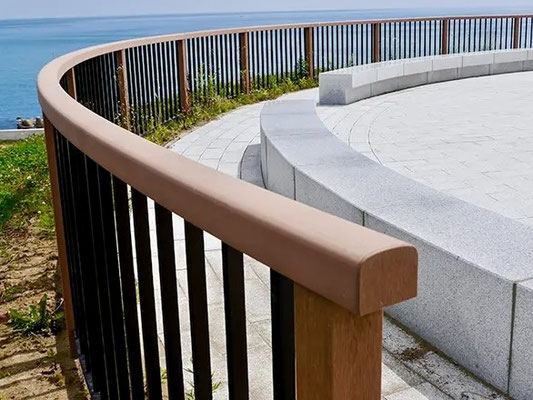

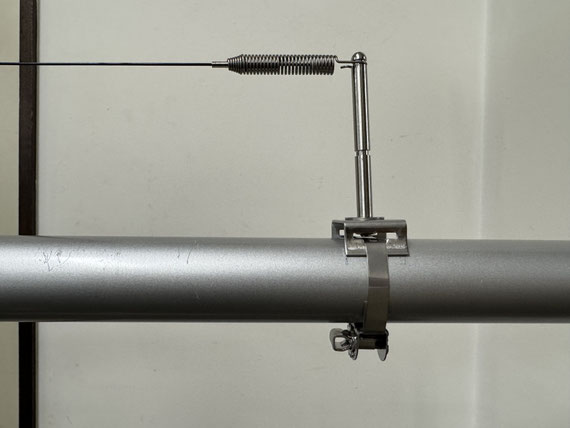

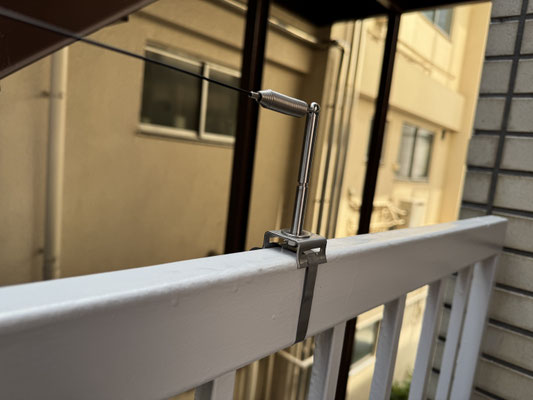

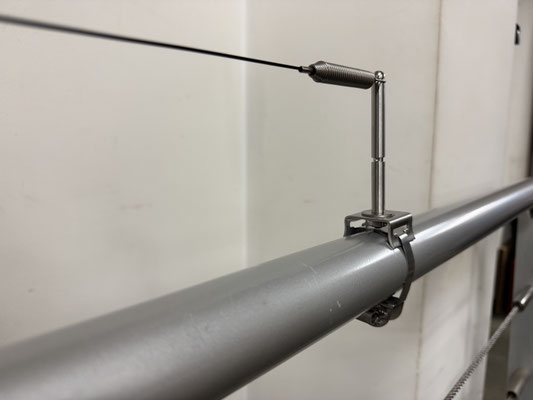

【左】丸パイプ、【中】角パイプ、【右】だ円笠木
|
UBS-Bシリーズ (ワイヤー2段)
|
|
|
|
|
|
|
|
|
|
DXF(φ1.2) |
|
|
DXF(φ0.8) |
※ 丸パイプ径φ40mm以上、角パイプ等は各外周寸法がL=30mm以上であれば設置可能です。
※ UBWシリーズ(φ1.2)は、L=4,000までは中間部支柱なし、L=5,000は中間部支柱設置をお願い致します。
※ UBWMシリーズ(φ0.8)は、L=2,000までは中間部支柱なし、L=3,000以上は中間部支柱設置をお願い致します。
|
設置手順
|
設置手順はUBW、UBWMシリーズと同様、バネ部をフック支柱に引っ掛けるだけ、ワイヤーをループにし、カシメる必要がありません。
