活用バリエーション

    グリーン

    アジャスター突っ張りタイプ：2×4材仕様

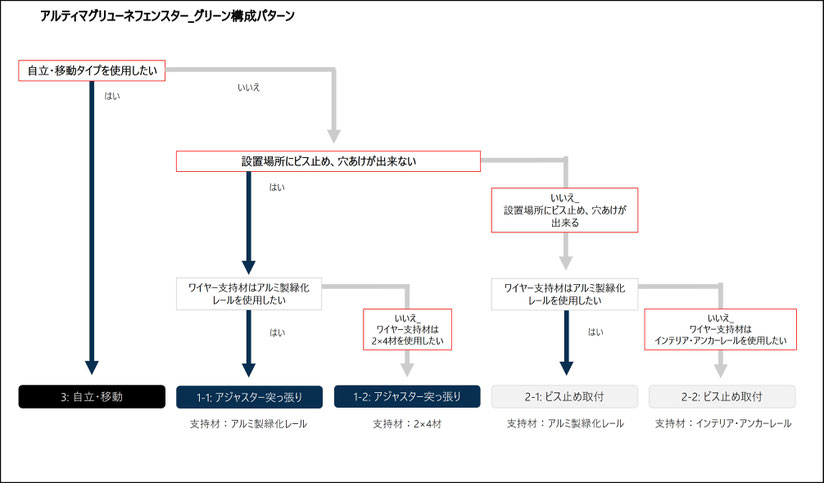

    施工カ所にビス止め、穴あけが出来ない場合、施工カ所に合わせてカットした2×4材を天井部で突っ張り、ワイヤーに植栽誘引させ、緑化する

    ➤  トップ(グリーン) ➤  アジャスター突っ張りタイプ ➤  ビス止め取付タイプ ➤  自立タイプ・移動タイプ
    ➤  よくある質問 ➤  アルミ製緑化レール仕様 ➤  アルミ製緑化レール仕様
    ➤  使用事例 ➤  2×4材仕様 ➤  インテリア・アンカーレール仕様
    ➤  カタログ
    ➤  トップ(ディスプレイ) ➤  アジャスター突っ張りタイプ ➤  ビス止め取付タイプ ➤  自立タイプ・移動タイプ
    ➤  よくある質問 ➤  アルミ製緑化レール仕様 ➤  アルミ製緑化レール仕様 ➤  ライティングレール取付タイプ
    ➤  使用事例 ➤  2×4材仕様 ➤  インテリア・アンカーレール仕様 ➤  ハンギングアイテム
    ➤  カタログ



     重要：事前準備

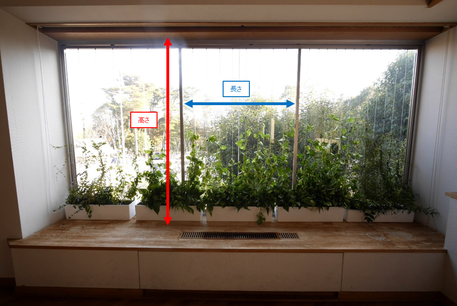

    取り付けるところの【高さ】を採寸してください！



    レールを設置したい場所の天井高をメジャーなどを使い採寸します。

    場所によって天井の高さが変わる恐れがあるため、必ずレールを設置したい場所の天井高を測ってください。

    天井の採寸は天井に対し、まっすぐ垂直にメジャーを伸ばし、ミリ単位で細かく採寸してください。



    【高さ】は、2,440mm以内になります。



    【長さ】は、1,200mm以内になります。

    ※1,200mm以上をご希望の場合は、レール本数を増やす事で対応可能です。



    最後に取り付けるワイヤー本数をご確認下さい。



     設置方法



    標準仕様

    寸法：幅 1,200mm以内 × 高さ 2,440mm以内

    ※空間に設置する場合、天井部とアルミ製レールをアジャスターで突っ張る事が出来る箇所に限ります。

    ※幅1,200mm以上に関しても、対応は可能です。 その場合、レール本数が増えますので、別途ご相談ください。

    ※高さ2,800mm以上関しては、安全上の問題もあり、対応出来ません。

    設置手順書 (PDF)

     ➀

    2×4材と2×4 棚受シングルをネジで2カ所固定します。

    反対側の端も同様に取り付けます。　

    ※2×4材の表裏(レールあり、なし)を間違えないように注意する





     ②

    支柱となる2×4材を、2×4 棚受シングルに差し込む











     ③

    2×4材を取り付けたい高さに、ネジで2カ所固定します。

    反対側の端も同様に取り付けます。










     ④

    全て取り付けます







     ⑤

    2×4 アジャスターを、2×4材の両端に差し込みます





     ⑥

    支柱を持ち、ねじれに注意しながら棚を立ち上げます。

    2×4 アジャスターで支柱を突っ張ります




     ⑦

    調整ネジを上から見て、時計回りに回し、天井を破損させないように、注意しながら圧着固定させてください



     ⑧

    被膜φ6 スパイラルワイヤーのアタッチメント側を上端レールの端(穴)から差し込む

    ※写真はディスプレイ用ワイヤーです



     ⑨

    被膜φ6 スパイラルワイヤーのバネ＋アタッチメント側を下端レールの端(穴)から差し込む

    ※写真はディスプレイ用ワイヤーです




     ⑩

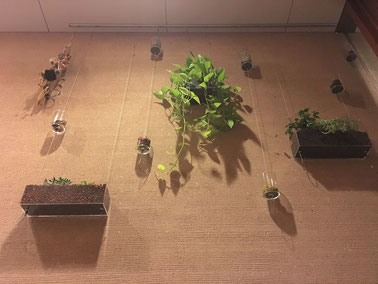

    植栽を誘引して、完成






     構成部材



    2×4材

    仕様用途：枠組

    対応寸法：2,440mm以内

    無塗装か塗装仕上げ(7色)から選択

    左から無塗装/マロン/ナッツ/ハニー/ナチュラル/ホワイトベージュ/

    グレイッシュグリーン/チャコールブラック

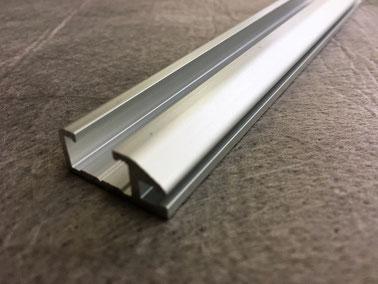

    インテリア・アンカーレール

    仕様用途：ワイヤー取付用

    対応寸法: 2,000mm以内

    色：シルバー/ブロンズ

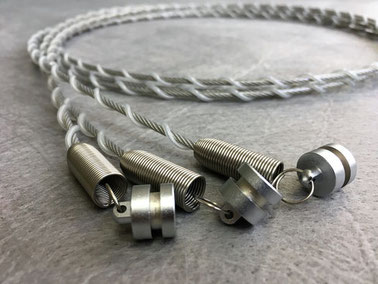

    被膜φ6 スパイラルワイヤーセット

    仕様用途：植栽誘引用

    対応寸法：2,800mm以内


    2×4 アジャスター

    仕様用途：木材突っ張り用

    色：オフホワイト/ブロンズ/マットブラック

    2×4 棚受シングル

    仕様用途：板材取付

    色：オフホワイト/ブロンズ/マットブラック

    2×4 棚受ダブル

    仕様用途：板材取付

    色：オフホワイト/ブロンズ/マットブラック


    ※ 幅1,200mm以上の場合、追加でレールが必要となります。別途御見積致します。

    ※ 高さ2,800mm以下の場合も対応可能です。別途御見積致します。

    ※ ワイヤー長さ2,800mm以下の場合も対応可能です。別途御見積致します。



     2×4材 構成部材





     2×4 アジャスター



    ジャッキを回すだけで2×4材をしっかり固定出来ます

    さらに、緩み防止のバネがあるので、長期間安心して使えます

    上キャップと下キャップを2×4材に挿し込むだけで、簡単に取付出来ます




     2×4 棚受シングル



    木材をはめ、棚板の高さを決めるだけで、ねじ位置の計測や下穴加工がいりません

    正面から見て、ねじが隠れるようなデザイン。

    アジャスターとセットで使う事で、統一感を出せます




     2×4 棚受ダブル



    間の支柱に使用する事で棚を連結できます。

    よりワイドな棚を作ったり、統一感のある空間を作れます

    両側のねじが当たらない様になっているので、面倒なねじの位置決めがいりません




     セットラインアップ　※設計価格はオープン価格となります



    ※ 図はFタイプになります


    Eタイプ：幅 1,000mm × 高さ2,400mm以内  (ワイヤーピッチ@200mm)　　　　　　　　　　　　　　　　　　　　　　　　　

    2×4材 (無塗装) L=1,000mm×1本

    2×4材 (無塗装) L=2,400mm×2本

    インテリア・アンカーレール(ブロンズ)×2本

    2×4 アジャスター×2個

    2×4 棚受シングル×2セット

    被膜φ6 スパイラルワイヤーセット L=3,000mm×5セット

    Fタイプ：幅 1,200mm × 高さ2,400mm以内  (ワイヤーピッチ@200mm)　　　　　　　　　　　　　　　　　　　　　　　　

    2×4材 (無塗装) L=1,200mm×2本

    2×4材 (無塗装) L=2,400mm×2本

    インテリア・アンカーレール(ブロンズ)×2本

    2×4 アジャスター×2個

    2×4 棚受シングル×2セット

    被膜φ6 スパイラルワイヤーセット L=3,000mm×6セット


    Gタイプ：幅 2,000mm × 高さ2,400mm以内  (ワイヤーピッチ@200mm)　　　　　　　　　　　　　　　　　　　　　　

    2×4材 (無塗装) L=1,000mm×4本

    2×4材 (無塗装) L=2,400mm×3本

    インテリア・アンカーレール(ブロンズ)×2本

    2×4 アジャスター×3個

    2×4 棚受シングル×2セット

    2×4 棚受ダブル×2セット

    被膜φ6 スパイラルワイヤーセット L=3,000mm×10セット

    Hタイプ：幅 2,400mm × 高さ2,400mm以内  (ワイヤーピッチ@200mm)　　　　　　　　　　　　　　　　　　　　　　

    2×4材 (無塗装) L=1,200mm×4本

    2×4材 (無塗装) L=2,400mm×3本

    インテリア・アンカーレール(ブロンズ)×4本

    2×4 アジャスター×3個

    2×4 棚受シングル×2セット

    2×4 棚受ダブル×2セット

    被膜φ6 スパイラルワイヤーセット L=3,000mm×12セット


    ※ セットラインアップにはプランター、植栽は含まれておりません。

    ※ 上記セットラインアップ以外の寸法等については、別途ご相談下さい。

    ※ 梱包費・送料は別途となります

    ※ 寸法及びワイヤー本数等の諸条件により設計価格は変動します



     2×4材はどの長さで用意をすれば良いのか



    ◆手順1◆　天井高の採寸

    ２×４材を設置したい場所の天井高を､メジャーなどを使い採寸します。



    ※場所によって天井の高さが変わる恐れがあるため、必ず２×４材を設置したい場所の天井高を測ってください。



    ※天井の採寸は天井に対しまっすぐ垂直にメジャーを伸ばし、ミリ単位で細かくメモしてください。

    ◆手順2◆　天井高の長さから95mmを引く

    採寸した天井高の長さから95mmマイナスした数字を出します。

    例：天井高2302mmの場合　2302mm－95mm＝2207mm



     ご使用時の注意事項



    • 柱に対し片側に荷重がかかる場合は20kgまでとしてください。倒れる恐れがあります。(棚板を使用する場合は棚板の重さも含みます。) 設置場所や使用木材によって条件が変わる為、保証するものではありません。
    • 2×4 アジャスター、2×4 棚受シングルは屋内用です。
    • 2×4 アジャスターは2×4材(38×89mm)に装着することでねじ・釘を使わず柱を床と天井に突っ張ることを目的とした商品です。
    • 下地のしっかりした場所に設置してください。下地の弱い所に設置すると転倒の原因となったり、天井を破損したりする恐れがあります。
    • 傾斜した天井、床面には設置しないでください。転倒の原因になります。
    • 床と垂直に設置してください。斜めに設置すると、転倒の原因になります。
    • 2×4 アジャスターは一般家庭の天井の高さを想定した商品です。
    • 2×4 アジャスターは縦突っ張り専用です。横向きには使用しないでください。
    • 2×4 棚受シングルは平たい方が上になるように設置してください。
    • 棚板は両端を固定してください。
    • 直射日光の当たる所、高温となる所、浴室の様な湿度の高い所では使用しないで下さい。
    • 万一に備え、危険物、貴重品、破損の恐れのあるものを載せないでください。
    • よじ登ったり、ぶら下がったりしないでください。
    • 消臭剤、芳香剤、化粧品、整髪料、酸性洗剤、アルカリ性洗剤、油脂、有機洗剤の付着は変質劣化の原因となります。直ちに取り除いてください。
    • 天災等の不可抗力、経年劣化、改造、誤った使用方法による故障、破損、事故などに対する補償等はいたしかねます。
