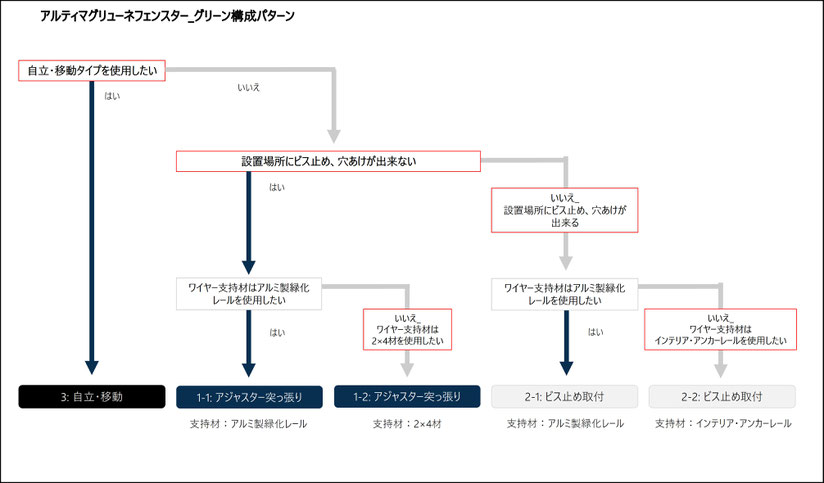

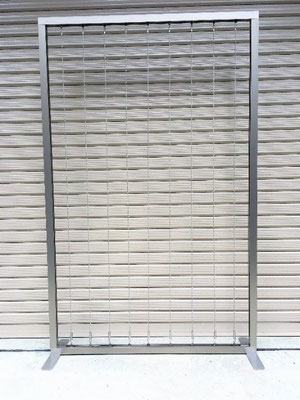

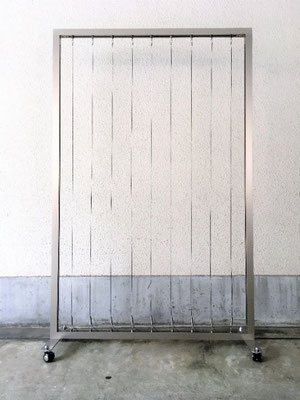

活用バリエーション

アジャスター突っ張り式:アルミ製レール仕様

施工箇所にビス止め、穴あけが出来ない場合、施工カ所に合わせてカットしたレールを天井部で突っ張り、

ワイヤーに植栽誘引させ、緑化する



重要:事前準備

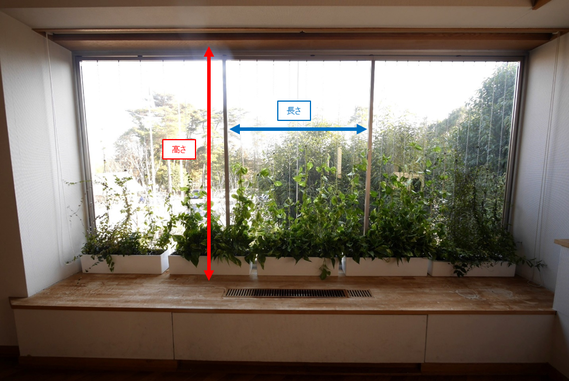

取り付けるところの【高さ】を採寸してください!



レールを設置したい場所の天井高をメジャーなどを使い採寸します。

場所によって天井の高さが変わる恐れがあるため、必ずレールを設置したい場所の天井高を測ってください。

天井の採寸は天井に対し、まっすぐ垂直にメジャーを伸ばし、ミリ単位で細かく採寸してください。

高さは、2,800mm以内になります。



【長さ】は、1,200mm以内になります。

※1,200mm以上をご希望の場合は、レール本数を増やす事で対応可能です。



最後に取り付けるワイヤー本数をご確認下さい。


設置方法

標準仕様

寸法:幅 1,200mm以内× 高さ 2,800mm以内

※空間に設置する場合、天井部とアルミ製レールをアジャスターで突っ張る事が出来る箇所に限ります。

※幅1,200mm以上に関しても、対応は可能です。 その場合、レール本数が増えますので、別途ご相談ください。

※高さ2,800mm以上関しては、安全上の問題もあり、対応出来ません。

スパイラルワイヤー+アタッチメントを上端の横レールに取り付けておく

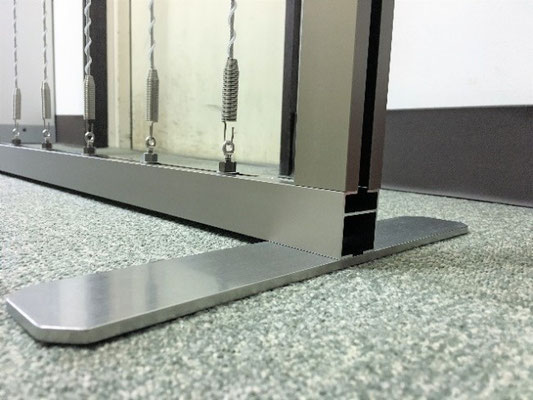

被膜φ6 スパイラルワイヤーのバネ+アタッチメント側を下端レールに取り付けておく


③ 【横レール上端取付用】

縦レール上端にコーナーピースをレンチで仮止めする

※取り付けレール方向を間違えないように注意する

 【横レール下端取付用】

縦レール下端にコーナーピースをレンチで仮止めする

※取り付けレール方向を間違えないように注意する


上記、作業を4カ所同様に行う

縦レール同士を水平に並べて、コーナーピースが同じ位置になる様に取付ける

縦レールを横レールに差し入れ、コーナーピースを六角レンチで止める

その際、レール同士にズレがない様にする


上記、作業を4カ所同様に行い、枠を作り、

取付ける場所に枠を立てて、垂直を確認する

縦レール先端に取り付けてあるアジャスターを天井と圧着固定する

ナットを上から見て時計回りに回し、固定する


植栽を誘引すれば、完成




➤ 窓枠設置の場合


  • 窓枠設置の場合も、同じ寸法での対応となりますが、サッシに鍵が付いていない引き違い窓、もしくは、はめころし窓になります。

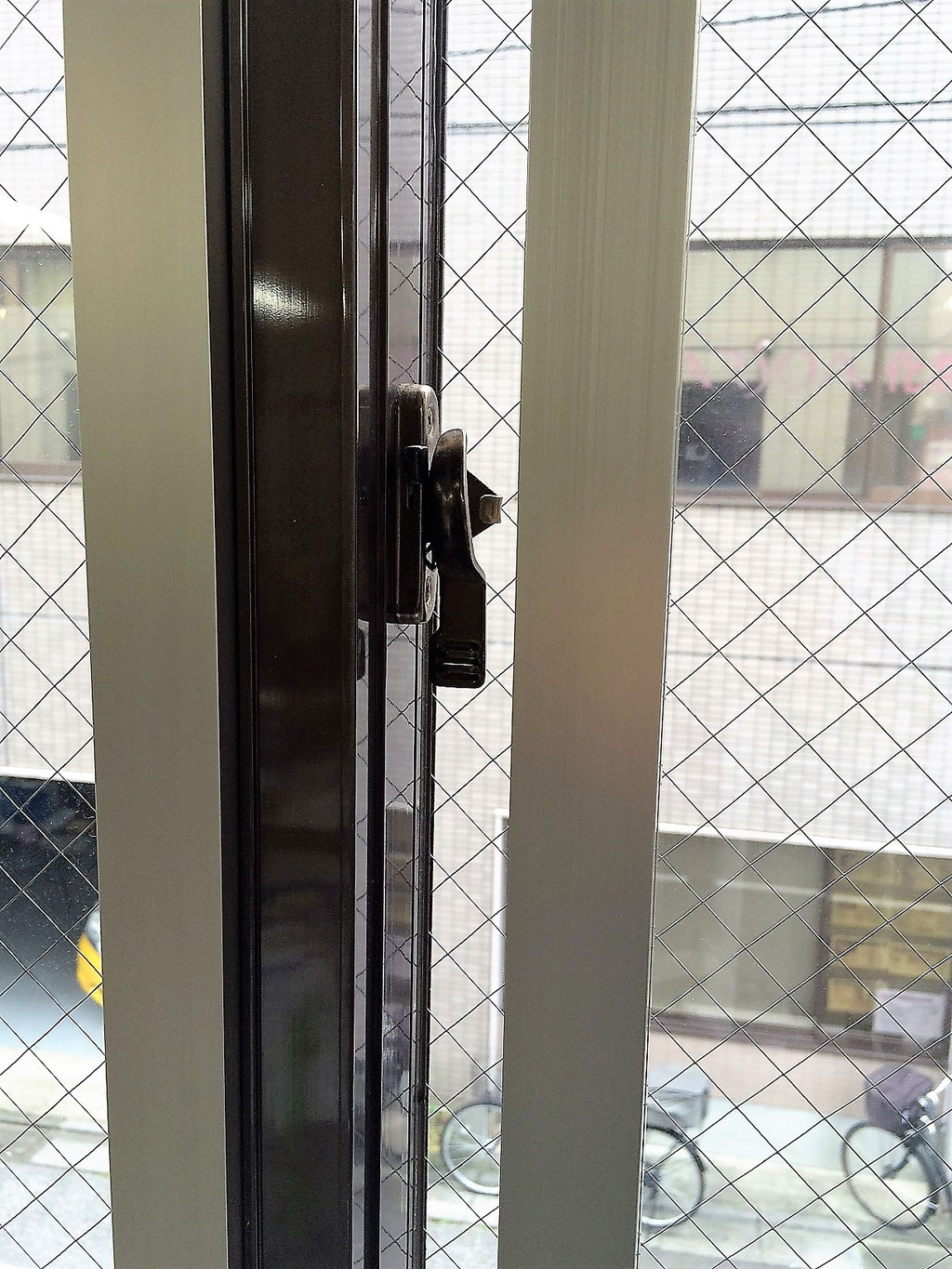

  • サッシに鍵が付いている引き違い窓への対応:鍵部分のスペースを空けた状態での取付となります。

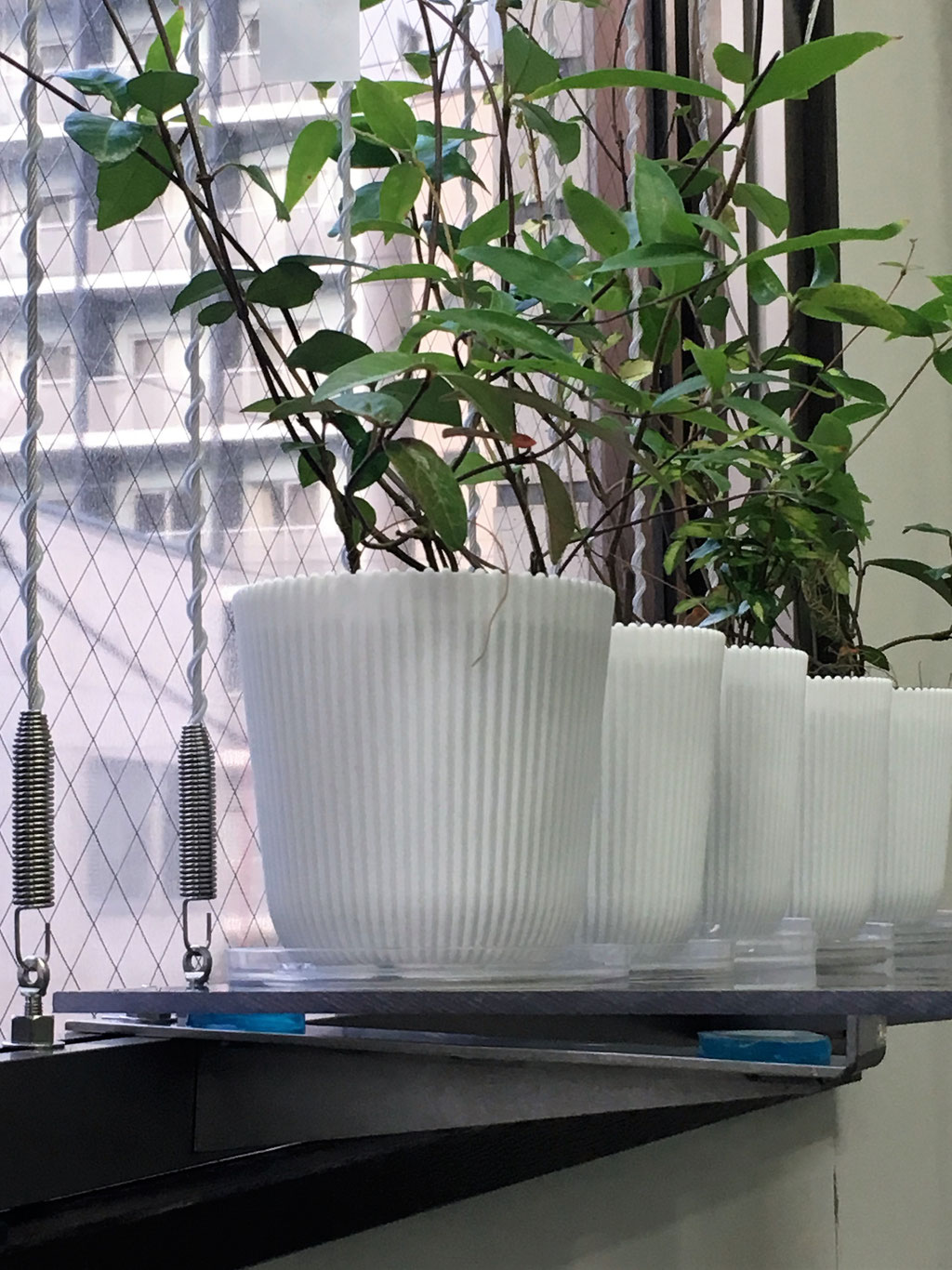

  • プランター設置スペースがない場合の対応:横レール(下)にブラケットを取り付ける事でプランターを設置する事が出来ます。ただし、プランターを設置する場合、プランターの重さ(水、植物、土含む)は、 5kg以内でお願い致します

構成部材

標準型緑化レール

仕様用途:枠組

対応寸法:2,800mm以内

コーナーピース

仕様用途:枠組連結パーツ


アジャスター

仕様用途:天井(上端)取付パーツ

被膜φ6 スパイラルワイヤーセット

仕様用途:植栽誘引用

対応寸法:2,800mm以内


※ 幅1,200mm以上の場合、追加でレールが必要となります。別途御見積致します。

※ 高さ2,800mm以下の場合も対応可能です。別途御見積致します。

※ ワイヤー長さ2,800mm以下の場合も対応可能です。別途御見積致します。


セットラインアップ

※ 設計価格はオープン価格となります

Aタイプ:幅 1,000mm × 高さ2,800mm以内  (ワイヤーピッチ@200mm)

標準緑化レール L=2,000mm×1本

標準緑化レール L=4,000mm×2本

コーナーピース×4個

アジャスター×2個

被膜φ6 スパイラルワイヤーセット L=3,000mm×5セット

Bタイプ:幅 1,200mm × 高さ2,800mm以内  (ワイヤーピッチ@200mm)

標準緑化レール L=2,000mm×2本

標準緑化レール L=4,000mm×2本

コーナーピース×4個

アジャスター×2個

被膜φ6 スパイラルワイヤーセット L=3,000mm×6セット

Cタイプ:幅 2,000mm × 高さ2,800mm以内  (ワイヤーピッチ@200mm)

標準緑化レール L=2,000mm×4本

標準緑化レール L=4,000mm×3本

コーナーピース×8個

アジャスター×3個

被膜φ6 スパイラルワイヤーセット L=3,000mm×10セット

Dタイプ:幅 2,400mm × 高さ2,800mm以内  (ワイヤーピッチ@200mm)

標準緑化レール L=2,000mm×4本

標準緑化レール L=4,000mm×3本

コーナーピース×8個

アジャスター×3個

被膜φ6 スパイラルワイヤーセット L=3,000mm×12セット

 セットラインアップにはプランター、植栽等は含まれておりません。

※ 上記セットラインアップ以外の寸法等については、別途ご相談下さい。


構成例


Bタイプ (幅 1,200mm×高さ2,800mm (ワイヤーピッチ@200mm))

※梱包費・送料は別途となります

※寸法及びワイヤー本数等の諸条件により設計価格は変動します

※プランター、植栽は含まれておりません




【重要】

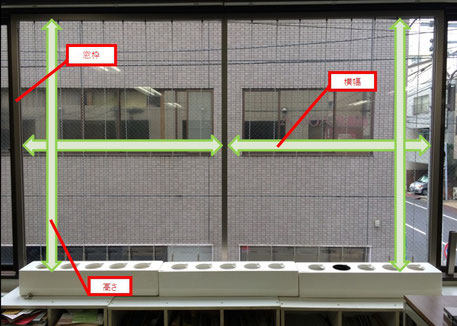

アジャスター突っ張り式用 窓枠の測り方

本製品は対象窓枠の内寸法(幅、高さ)をミリ単位で測っていただく必要があります
測っていただいた内寸法に応じて、レールをカットし、必要ワイヤー本数と共に出荷をさせていただきます。

➤ ご注意

※ ご使用時の注意事項



  • アルティマ グリューネ・フェンスター【グリーン】は屋内用です。
  • アジャスターはレールに装着する事でビス、ネジ、釘を使わずレールを床と天井に突っ張る事を目的にした商品です。
  • 下地のしっかりした場所に設置してください。下地の弱いところに設置すると転倒の原因となったり、天井を破損する恐れがあります。
  • 傾斜した下地、床面には設置しないでください。転倒の原因となります。
  • 床と垂直に設置してください。斜めに設置すると転倒の原因となります。
  • 適用レール高さ+アジャスターは一般家庭の天井の高さを想定した商品です。
  • レール+アジャスターは縦突っ張り専用です。横向きには使用しないでください。
  • プランター設置スペースがない場合、プランターに水、植物、土を入れた状態でブラケットの上に設置する。ただし、5kg以内
  • プランター設置スペースがない場合、プランターを設置した時点で、もう一度窓枠にレールが固定されているかを確認する
  • 本製品は窓枠にレールがしっかり固定されている事が大前提となる為、設置後、レールを上下左右に動かし、固定されている事を確認する必要がある
  • レールにコーナーピースを取り付ける際、レール同士にズレが生じない様に六角レンチでしっかり固定する
