グリーン_設置手順

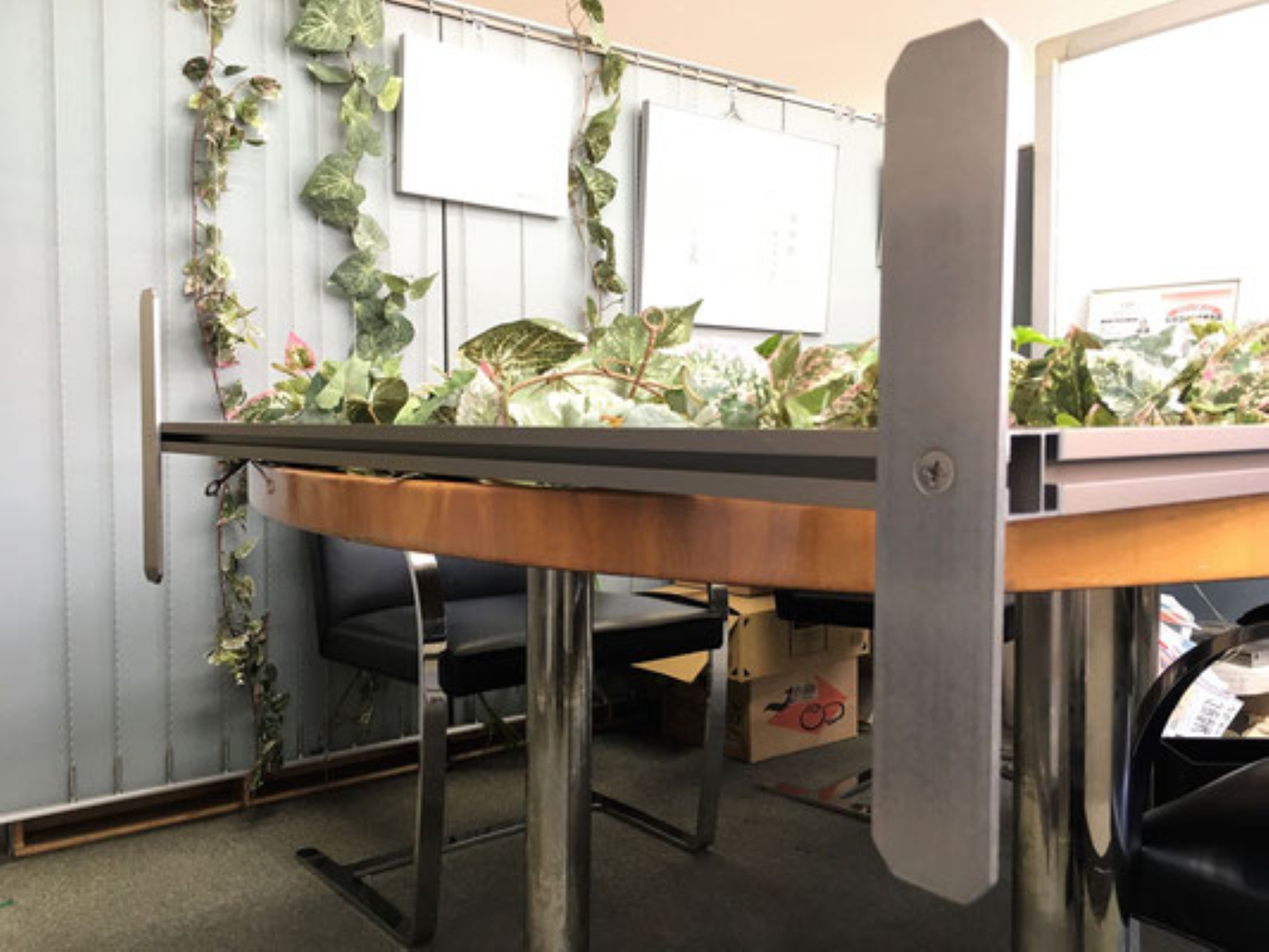

活用バリエーション | |||||
1. アジャスター突っ張りタイプ |
2. ビス止め取付タイプ |
3. 自立・移動タイプ |
1. アジャスター突っ張りタイプ |
2. ビス止め取付タイプ | 3. 自立・移動タイプ | ||
設置場所にビス止め、穴あけが出来ない | 設置場所にビス止め、穴あけが出来る | どこでも | ||
※1 |
※2 |
※3 |
||

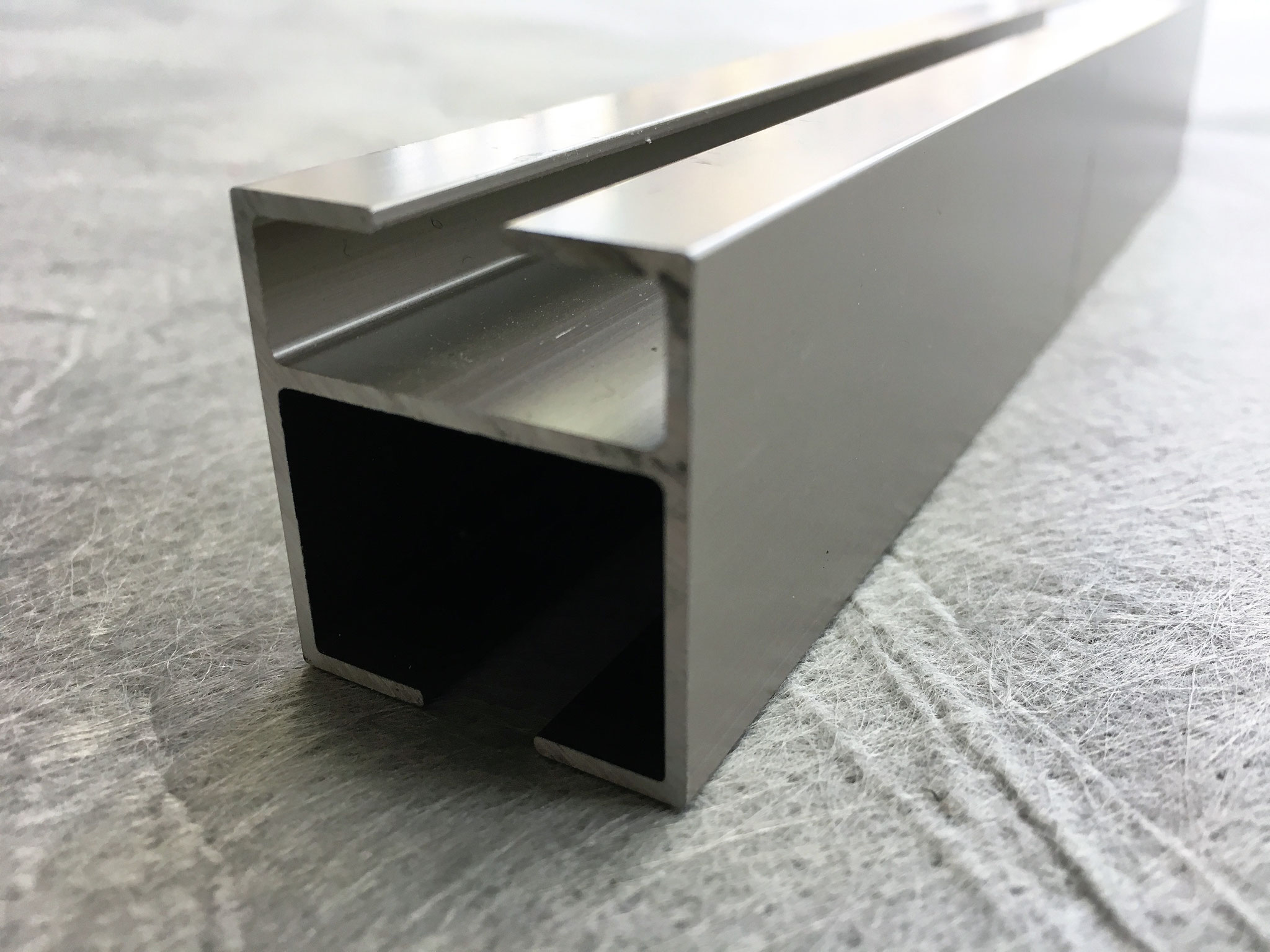

1-1. アルミ製緑化レール |
1-2. 2×4材 |
2-1. アルミ製緑化レール |
2-2. インテリア・アンカーレール |
3. 自立・移動 |
詳細はこちら |
※1 幅:1,200mm以上の場合は、レール本数、2×4材数を増やす事で対応可能
※2 幅:2,000mm以上の場合は、レール本数を増やす事で対応可能
※3 幅:1,000mm以上の場合は、レール本数を増やす事で対応可能
111

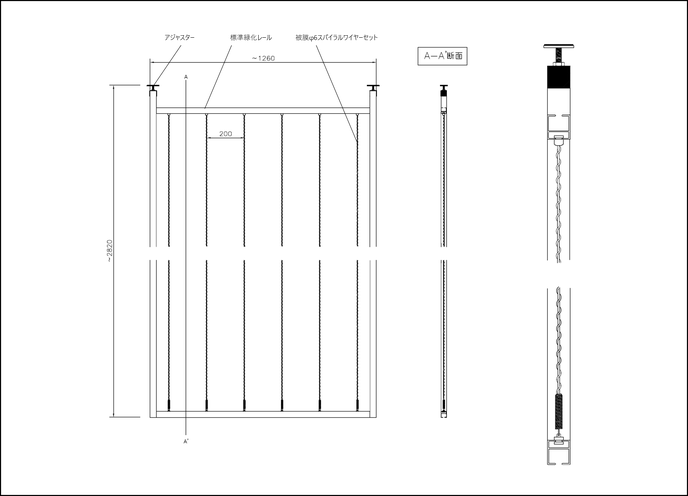

1-1. アジャスター突っ張りタイプ:アルミ製緑化レール仕様
|

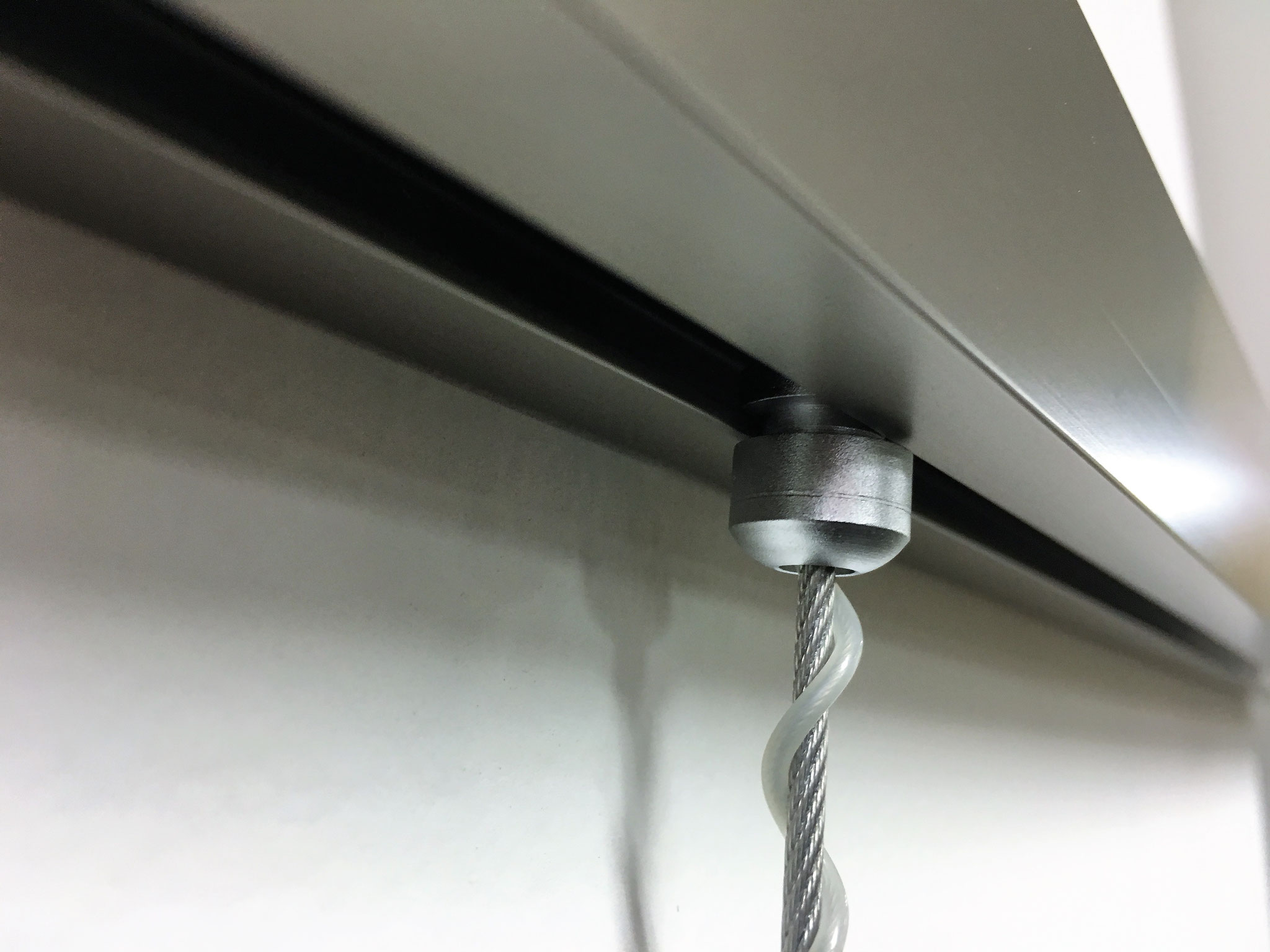

1. 被膜φ6 スパイラルワイヤー+アタッチメントを上端の横レールに取り付けておく

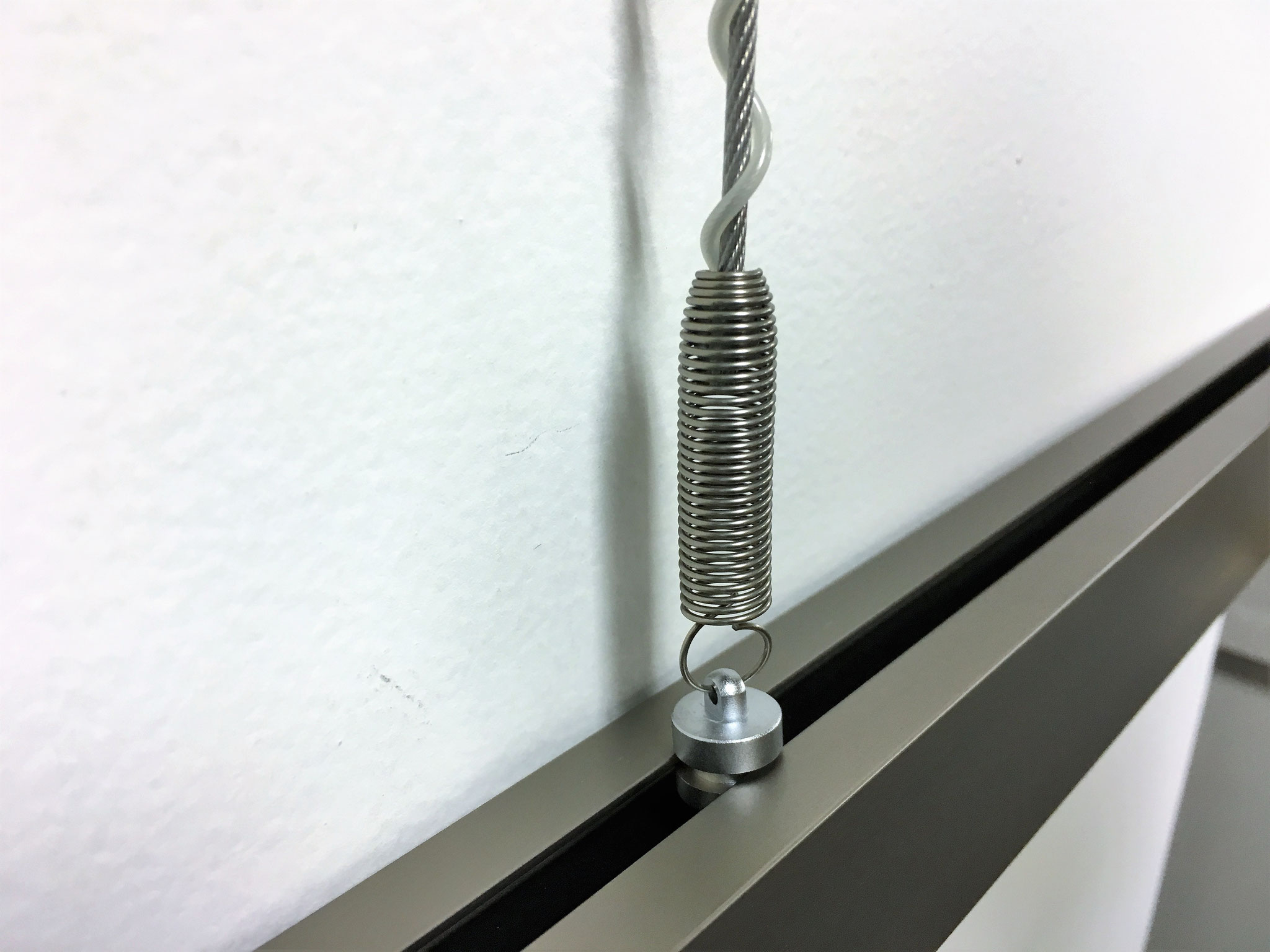

2. 被膜φ6 スパイラルワイヤーのバネ+アタッチメント側を下端レールに取り付けておく

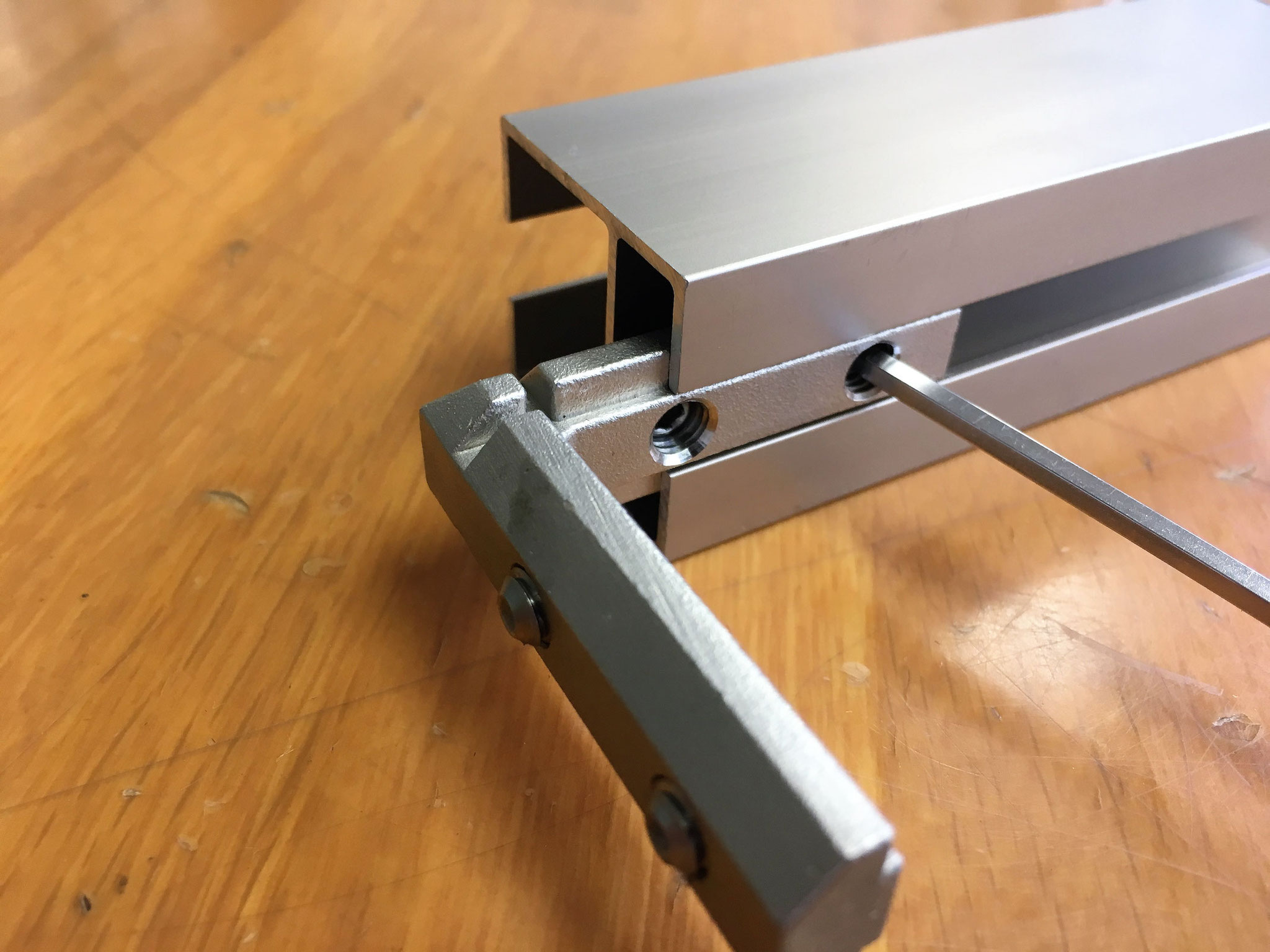

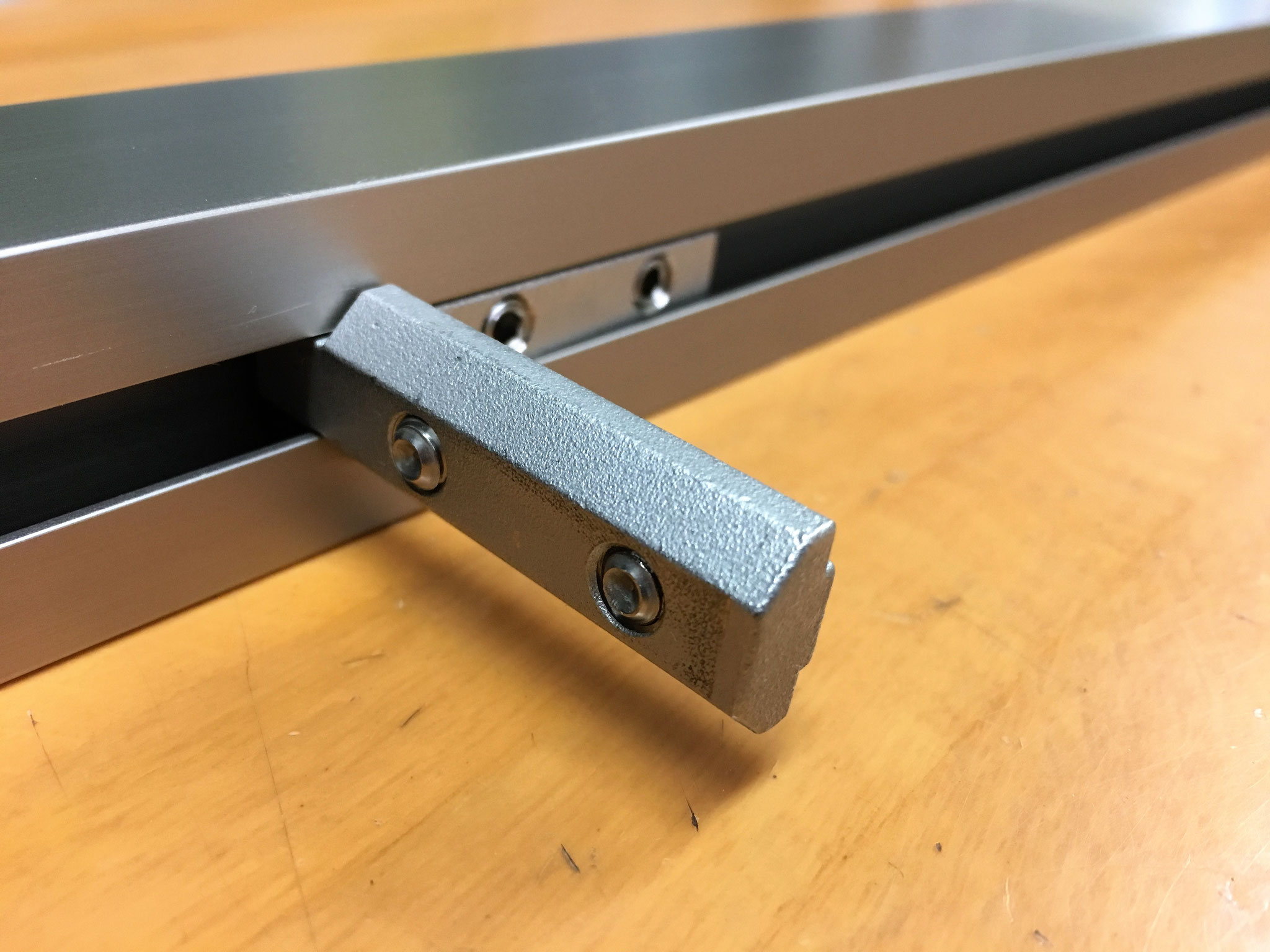

3.【横レール上端取付用】縦レール上端にコーナーピースをレンチで仮止めする ※取り付けレール方向を間違えないように注意する
4.【横レール下端取付用】縦レール下端にコーナーピースをレンチで仮止めする ※取り付けレール方向を間違えないように注意する

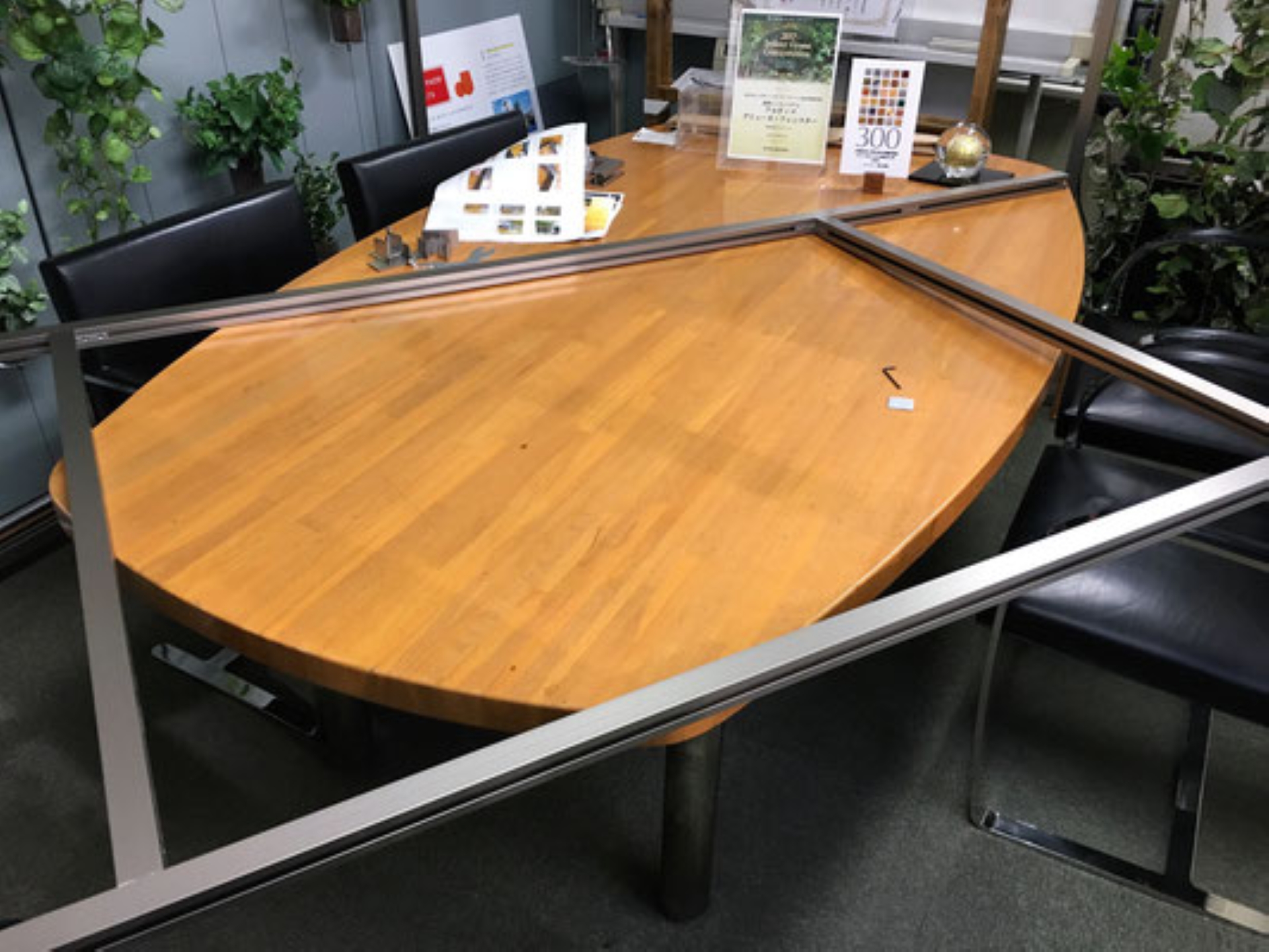

5.【横レール下端取付用】上記、作業を4カ所同様に行う縦レール同士を水平に並べて、コーナーピースが同じ位置になる様に取付ける
|

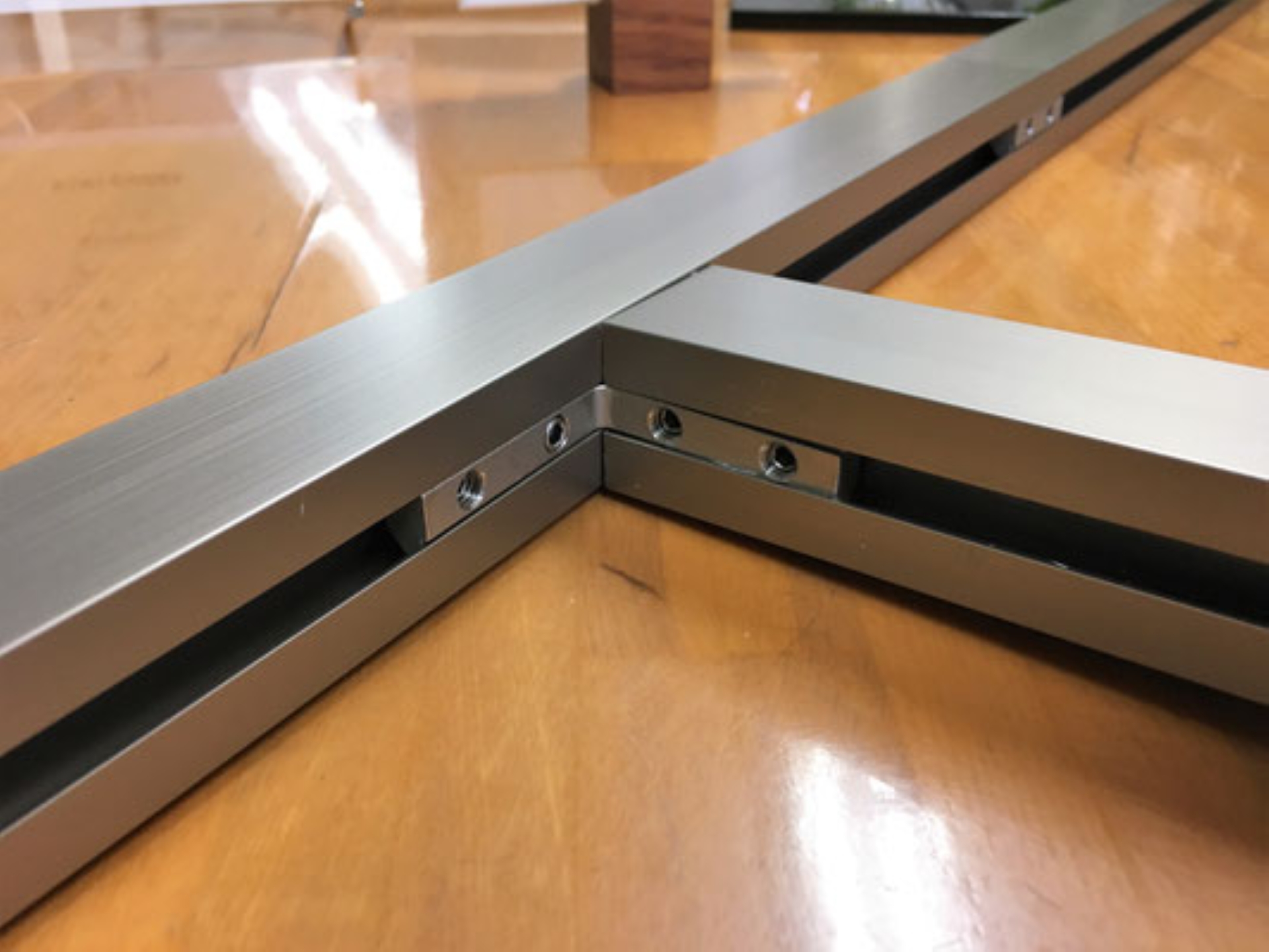

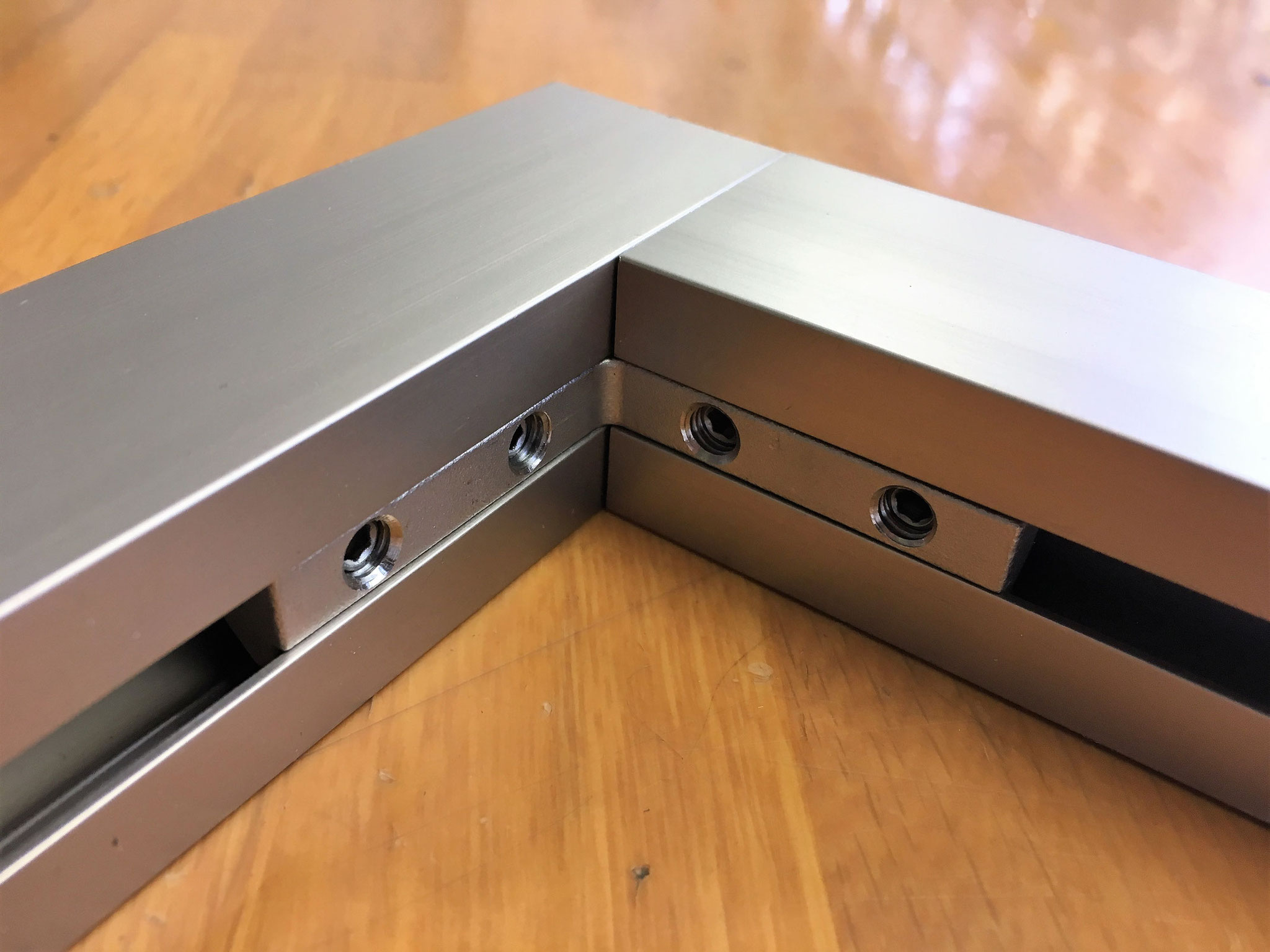

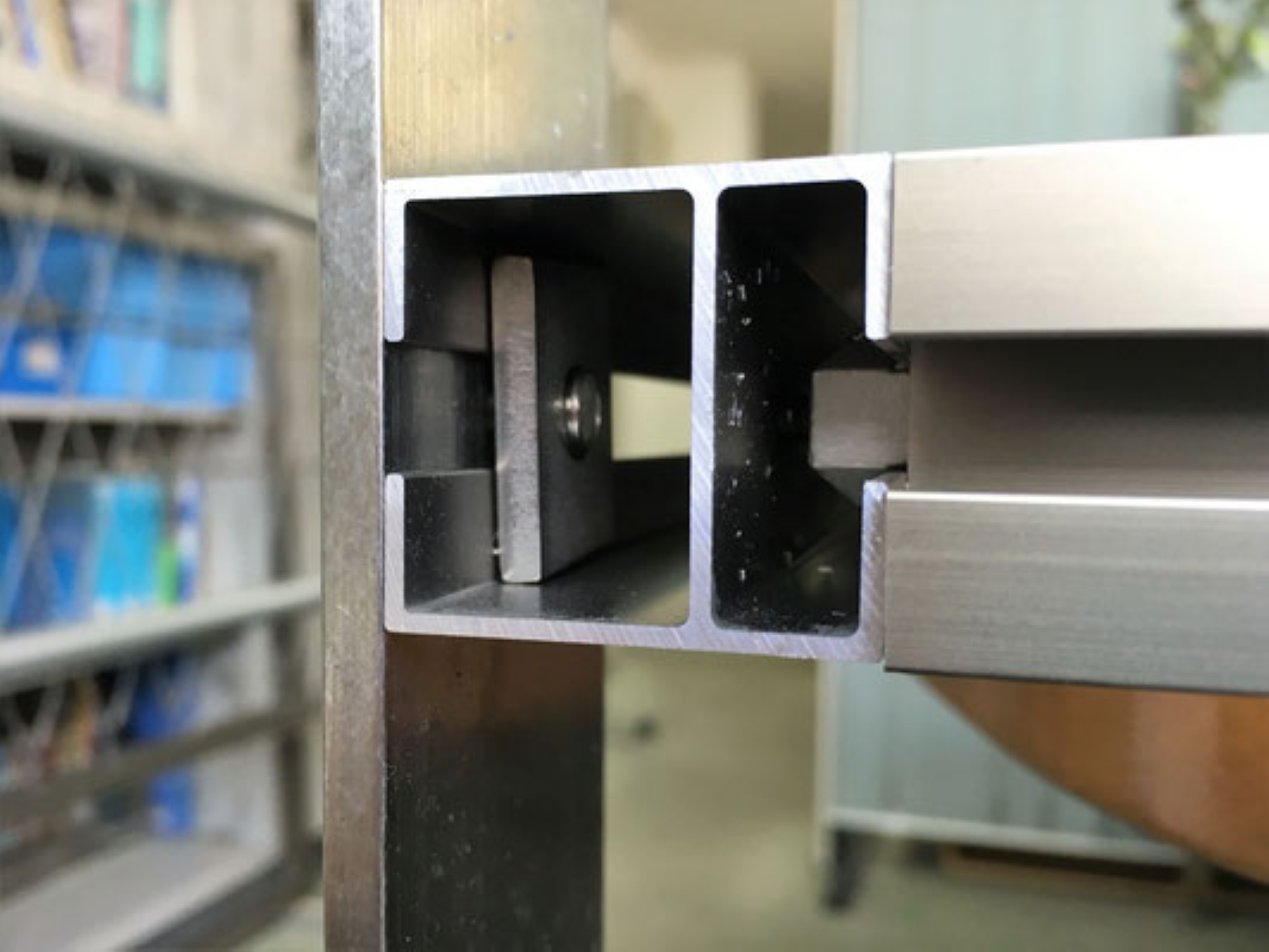

6. レールを横レールに差し入れ、コーナーピースを六角レンチで止めるその際、レール同士にズレがない様にする

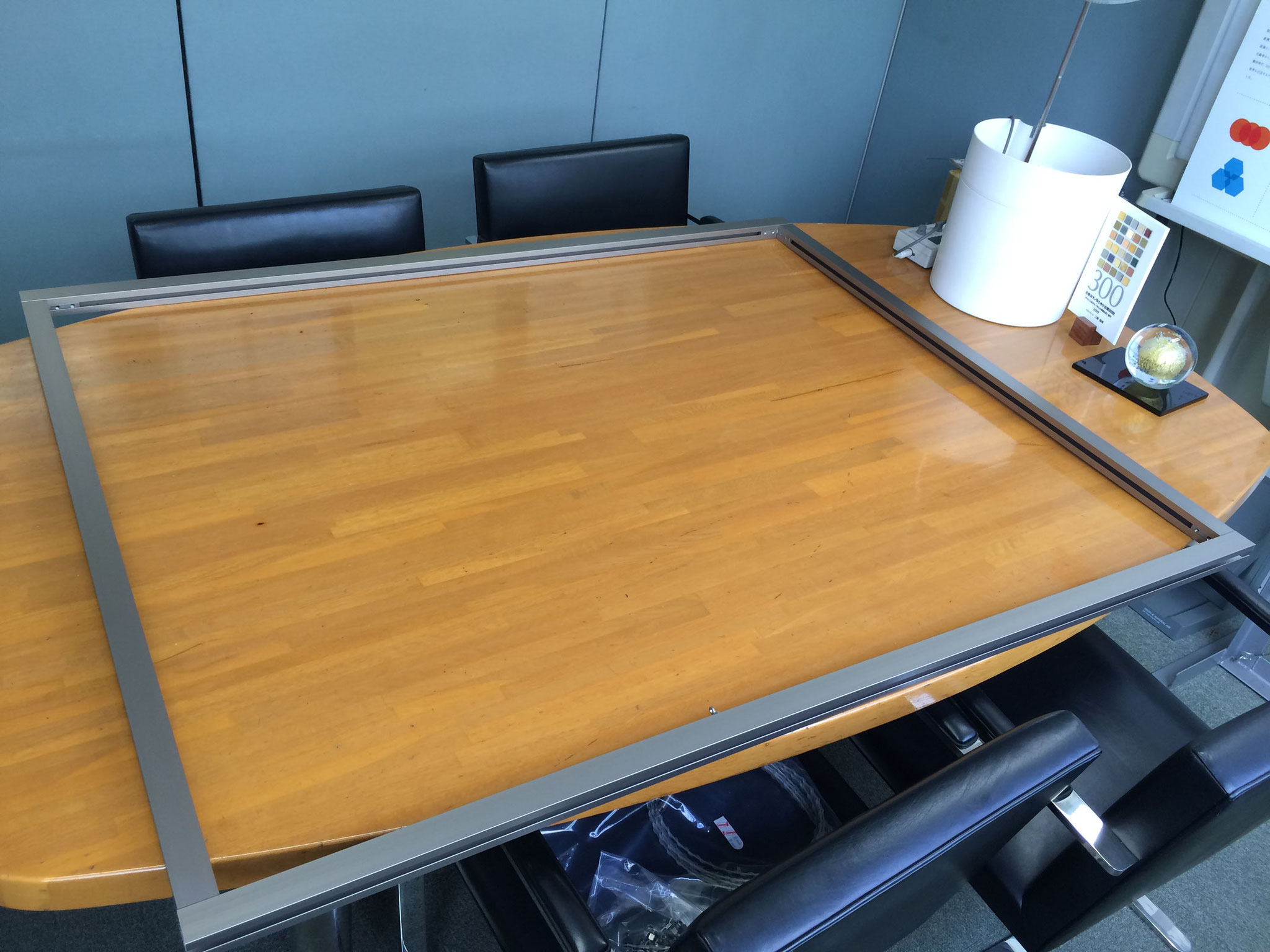

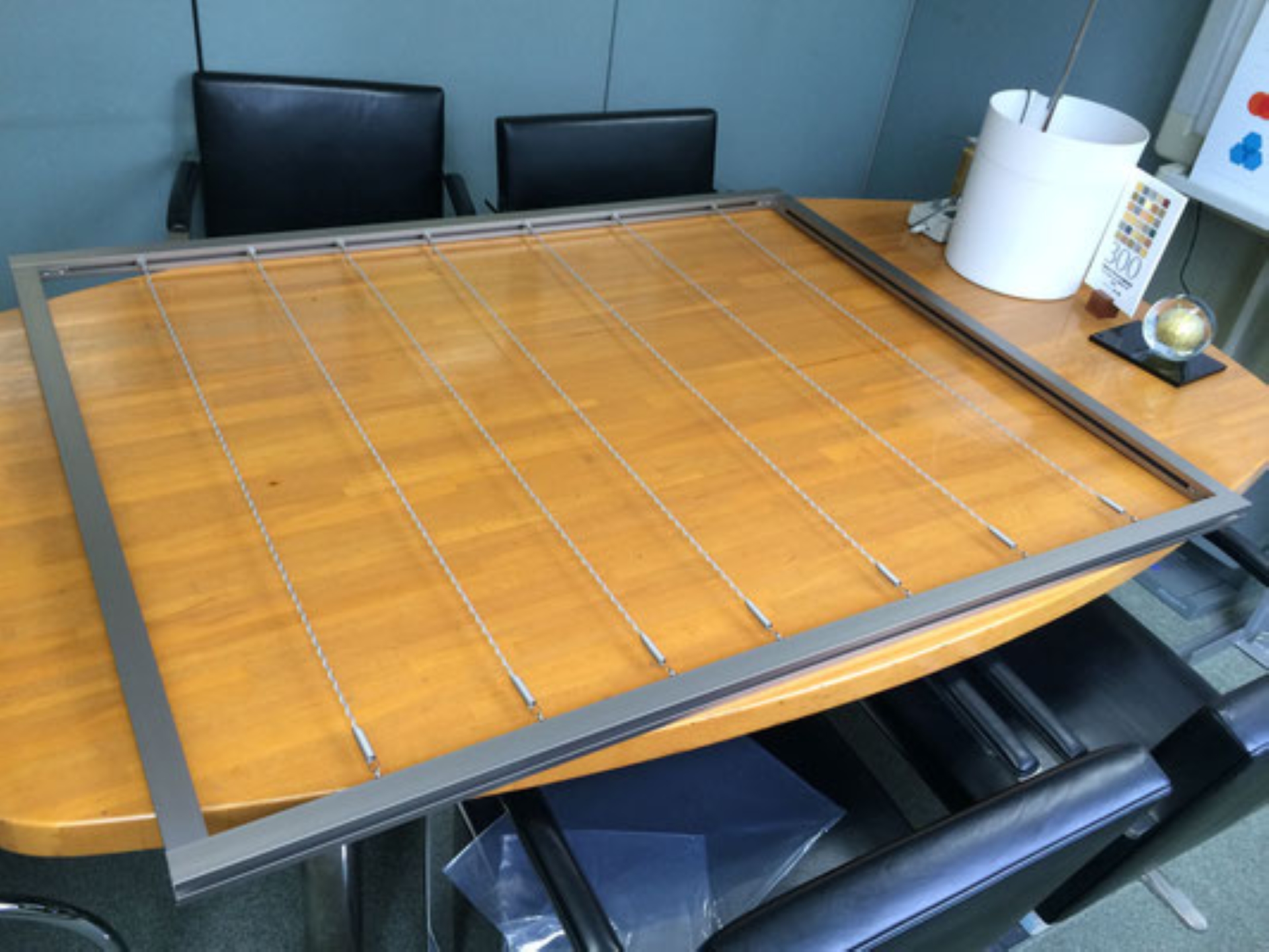

7. 上記、作業を4カ所同様に行い、枠を作り、取付ける場所に枠を立てて、垂直を確認する

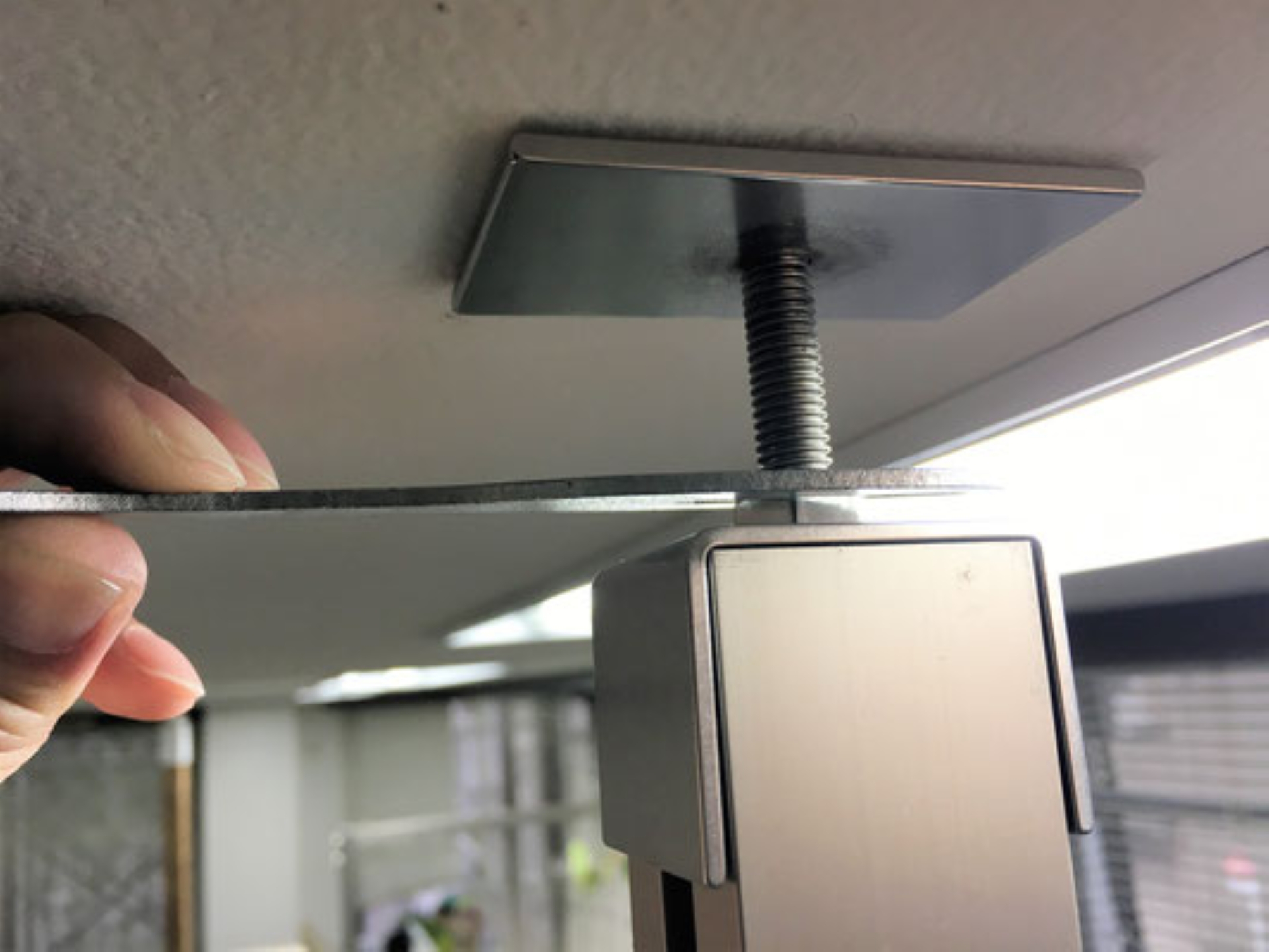

8. 縦レール先端に取り付けてあるアジャスターを天井と圧着固定するナットを上から見て時計回りに回し、固定する

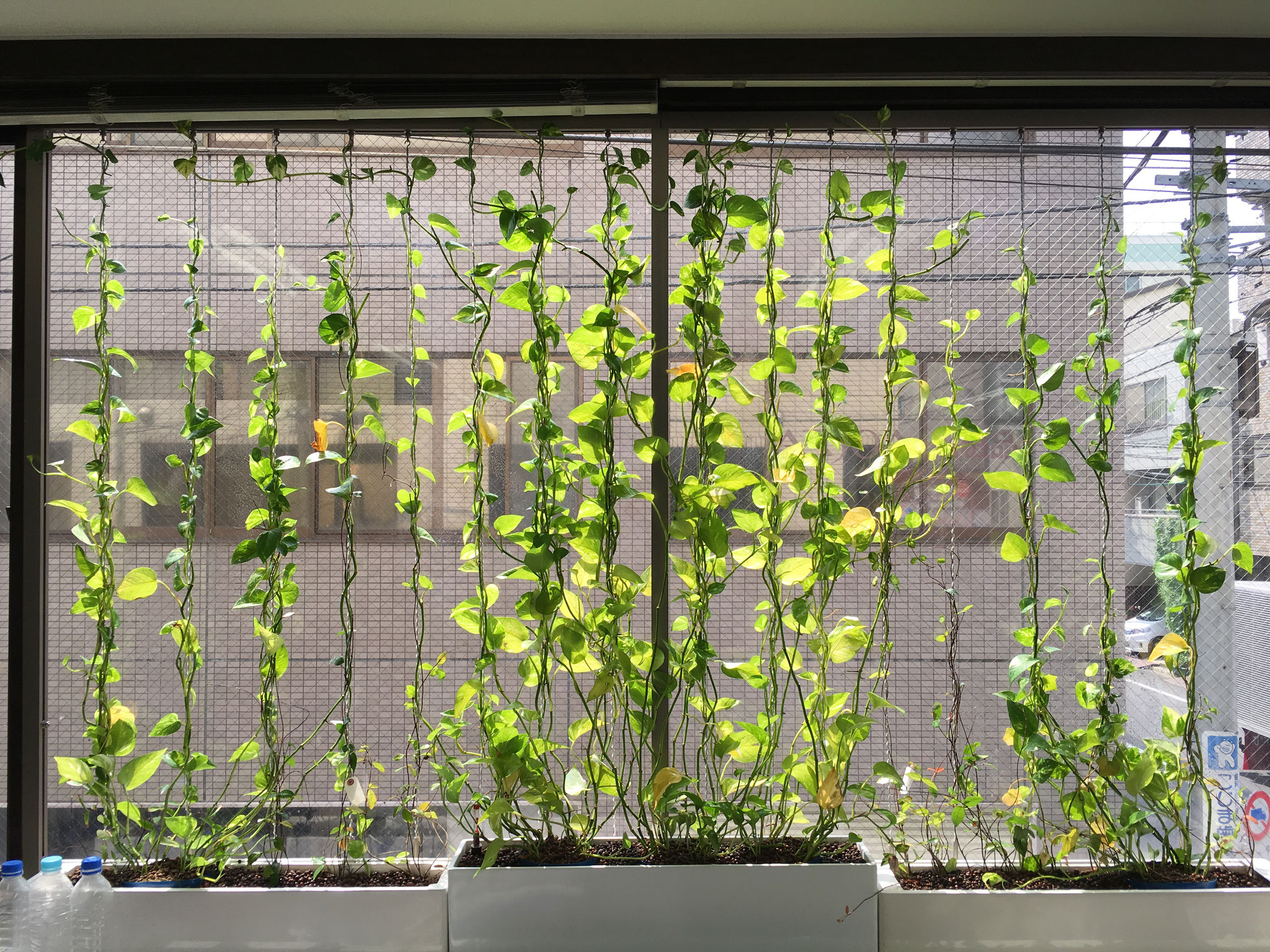

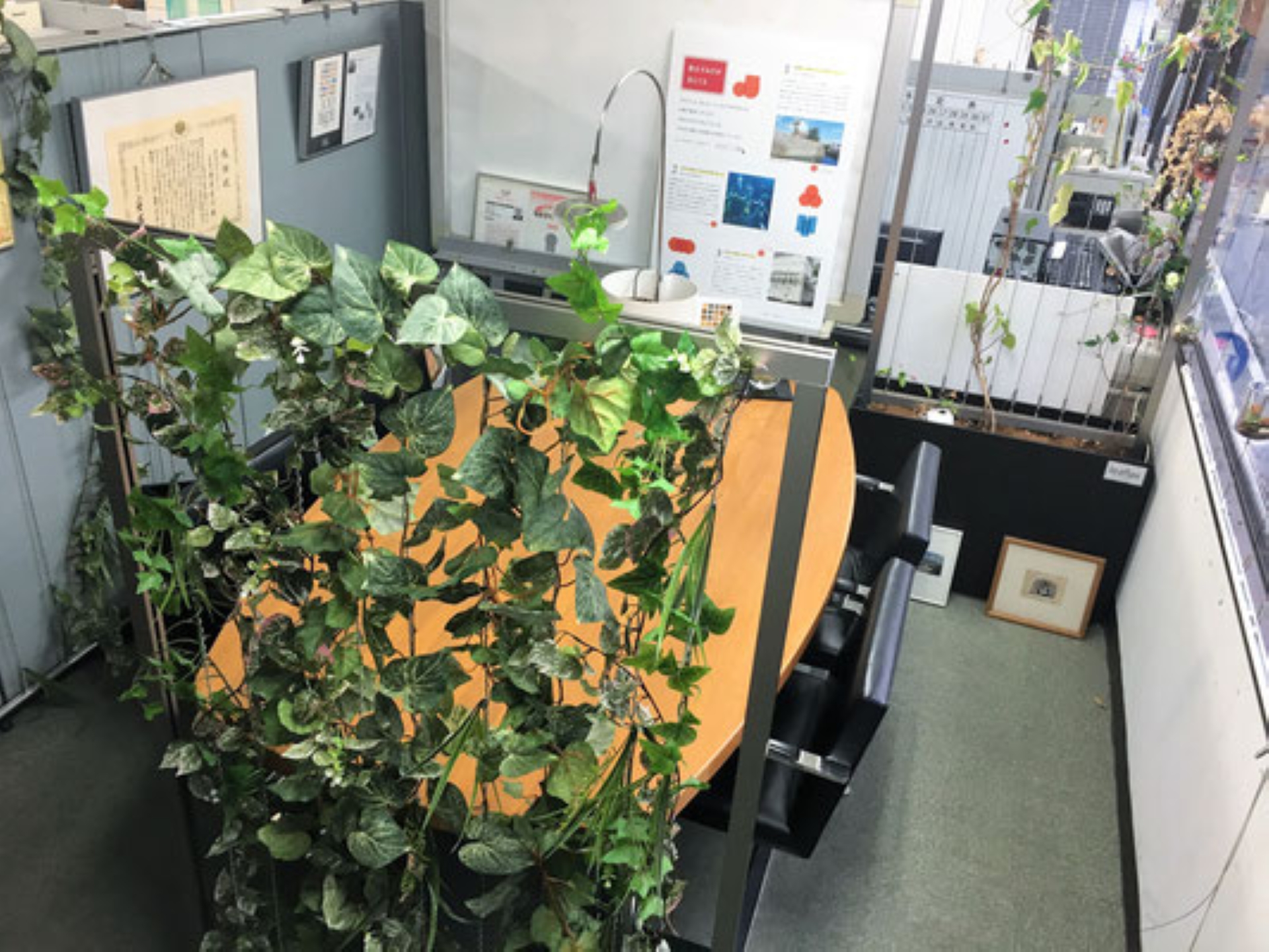

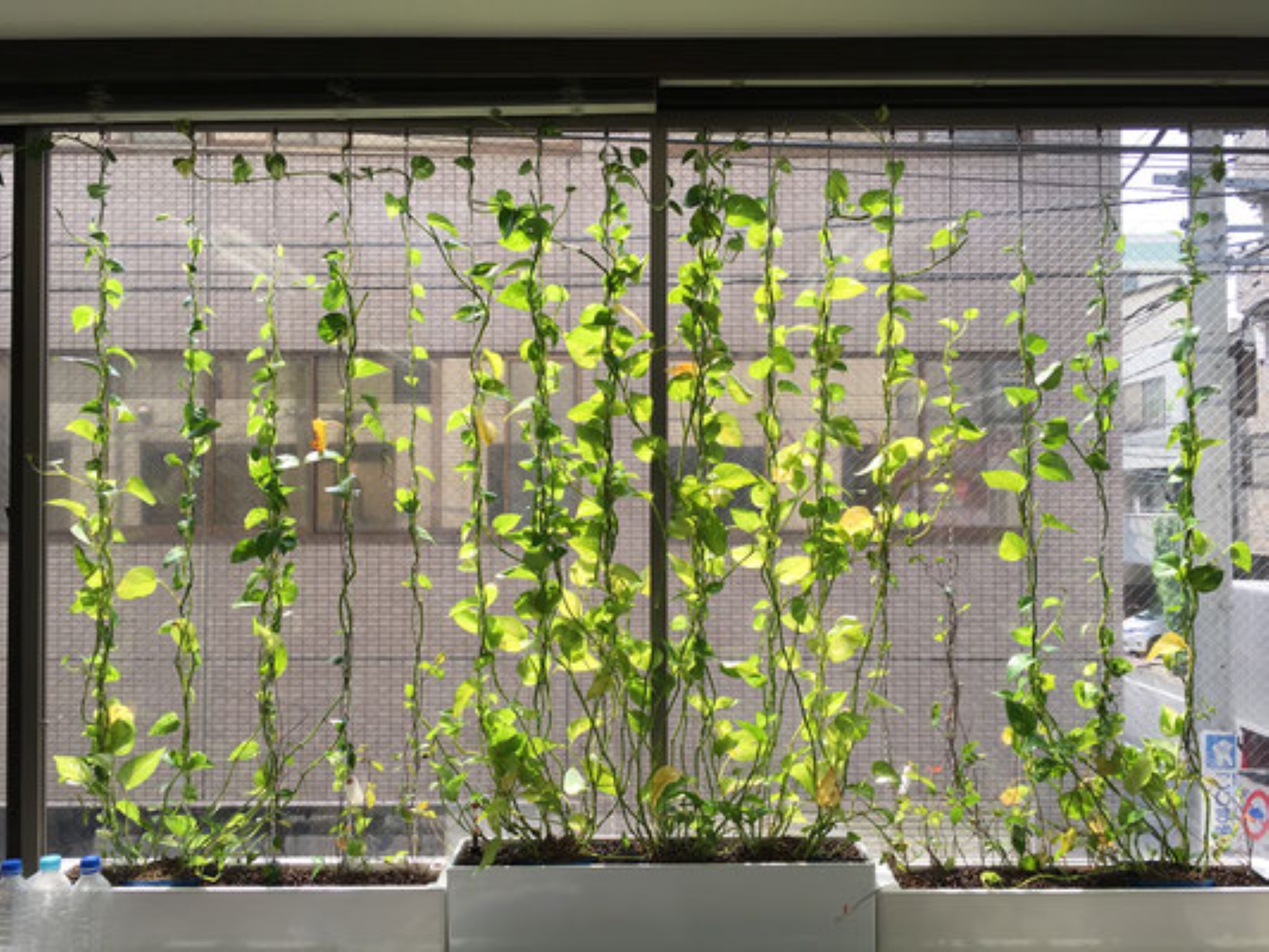

9. 植栽を誘引すれば、完成
|
111
1-2. アジャスター突っ張りタイプ:2×4材仕様
|
1. 2×4材と2×4 棚受シングルをネジで2カ所固定します。反対側の端も同様に取り付けます。※2×4材の表裏(レールあり、なし)を間違えないように注意する
2. 支柱となる2×4材を、2×4 棚受シングルに差し込む
3. 2×4材を取り付けたい高さに、ネジで2カ所固定します。反対側の端も同様に取り付けます
4. 全て取り付けます
5. 2×4 アジャスターを、2×4材の両端に差し込みます
|
6. 支柱を持ち、ねじれに注意しながら棚を立ち上げます。2×4 アジャスターで支柱を突っ張ります
7. 調整ネジを上から見て、時計回りに回し、天井を破損させないように、注意しながら圧着固定させてください
8. 被膜φ6 スパイラルワイヤーのアタッチメント側を上端レールの端(穴)から差し込む ※ 写真はディスプレイ用ワイヤーです
9. 被膜φ6 スパイラルワイヤーのバネ+アタッチメント側を下端レールの端(穴)から差し込む ※ 写真はディスプレイ用ワイヤーです
10. 植栽を誘引して、完成
|
111
2-1 ビス止め取付タイプ:アルミ製緑化レール仕様
|

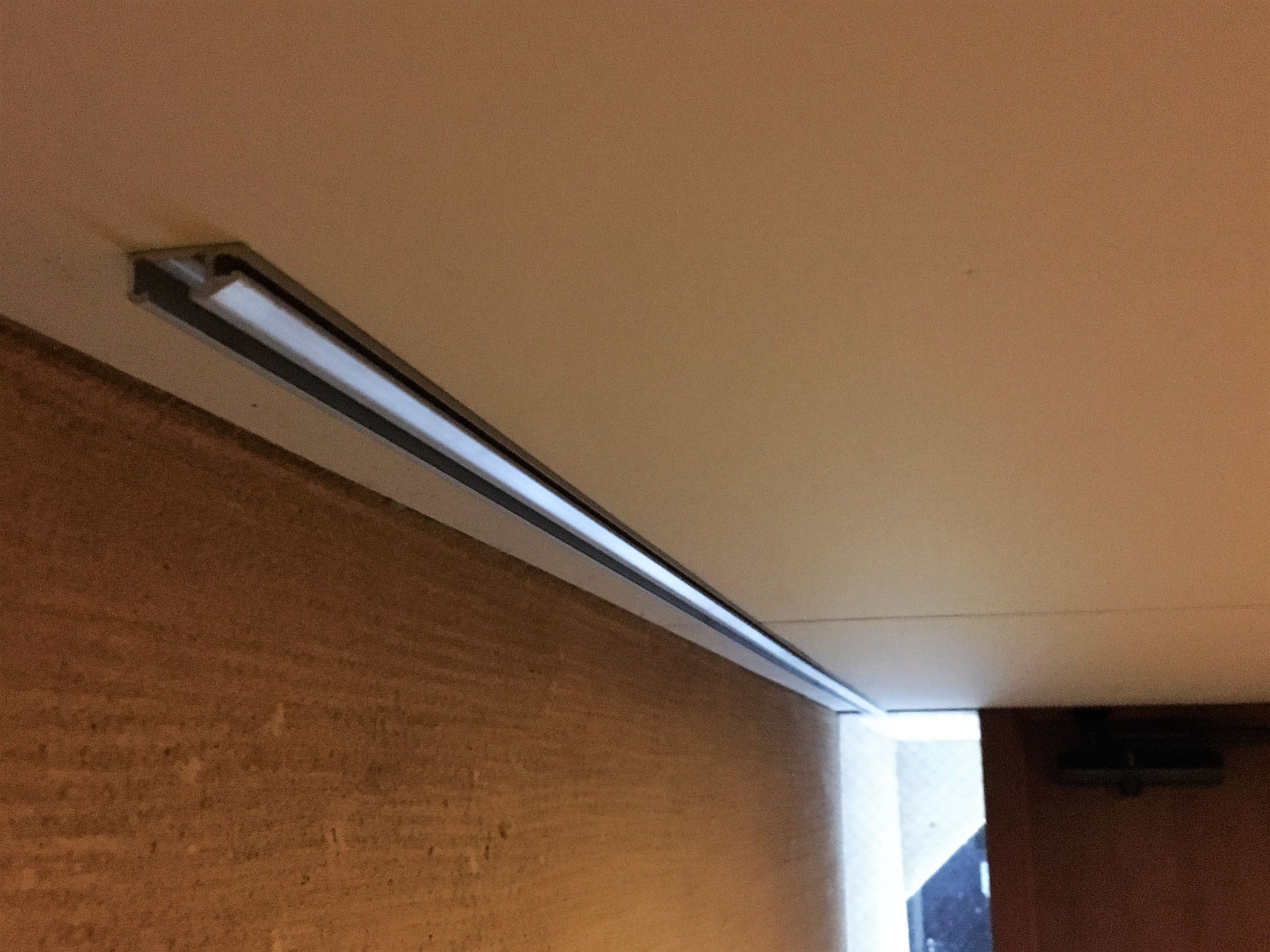

1. レールを取り付け位置を決め、下地の位置を確認し、ビスが効く場所にしっかり取り付けます。上端下端同様の取り付けます。 ※ 取り付ける場所の下地の材質や構成によって、使用するビスが異なりますので、ビスは付属しておりません。取付カ所の構造に適合する市販品をご用意ください。
2. 被膜φ6 スパイラルワイヤー+アタッチメントを上端の横レールに取り付けておく
3. 被膜φ6 スパイラルワイヤーのバネ+アタッチメント側を下端レールに取り付けておく
4. 植栽を誘引して、完成
|
111
2-2 ビス止め取付タイプ:インテリア・アンカーレール仕様
|
1. レールを取り付け位置を決め、下地の位置を確認し、ビスが効く場所にしっかり取り付けます。上端下端同様の取り付けます。 ※ 取り付ける場所の下地の材質や構成によって、使用するビスが異なりますので、ビスは付属しておりません。取付カ所の構造に適合する市販品をご用意ください。

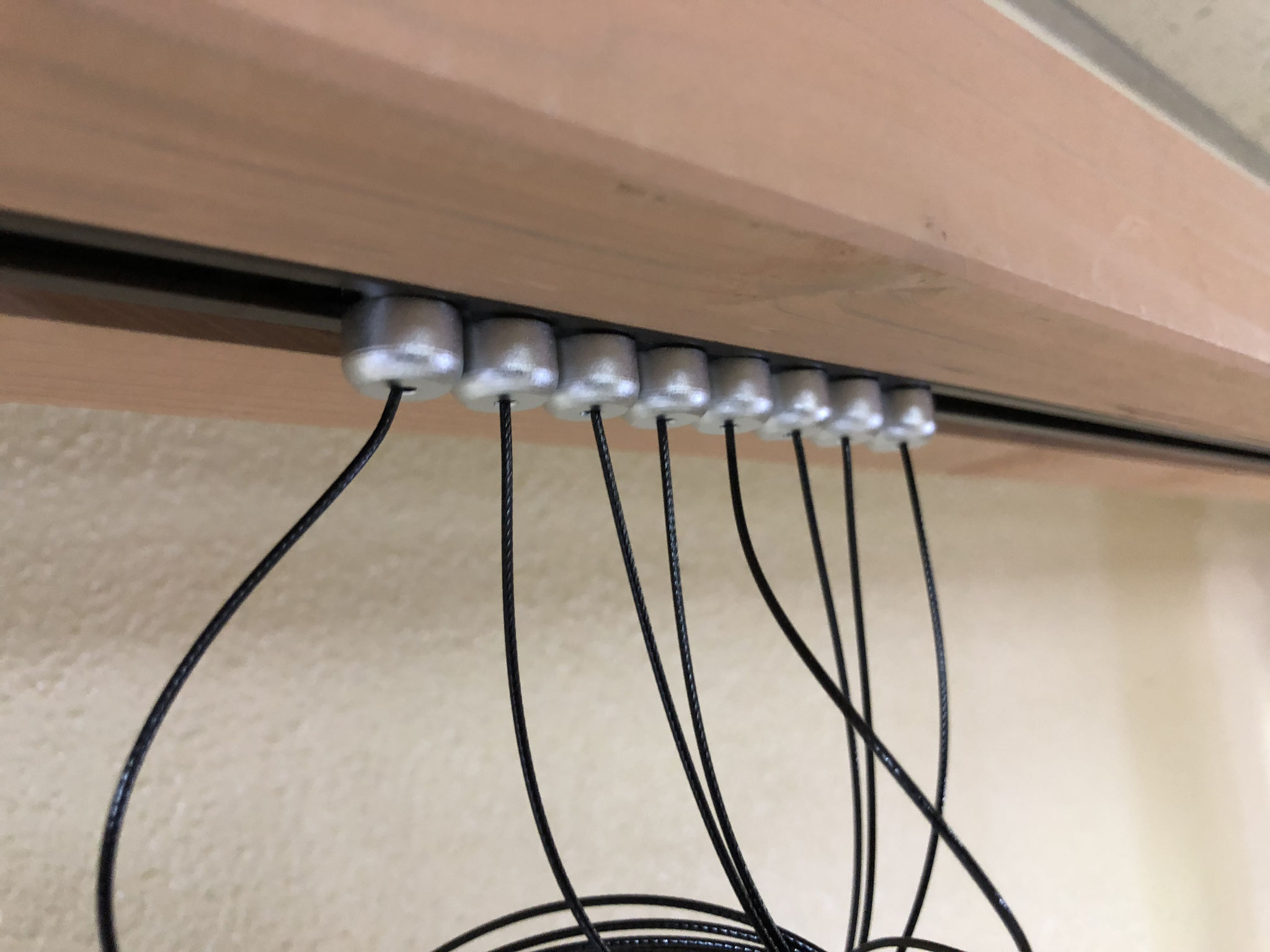

2. 被膜φ6 スパイラルワイヤー+アタッチメントを上端レール端のスリットから取り付ける ※ 写真はディスプレイワイヤーになります
3. 被膜φ6 スパイラルワイヤー+アタッチメントを下端レール端のスリットから取り付ける ※ 写真はディスプレイワイヤーになります

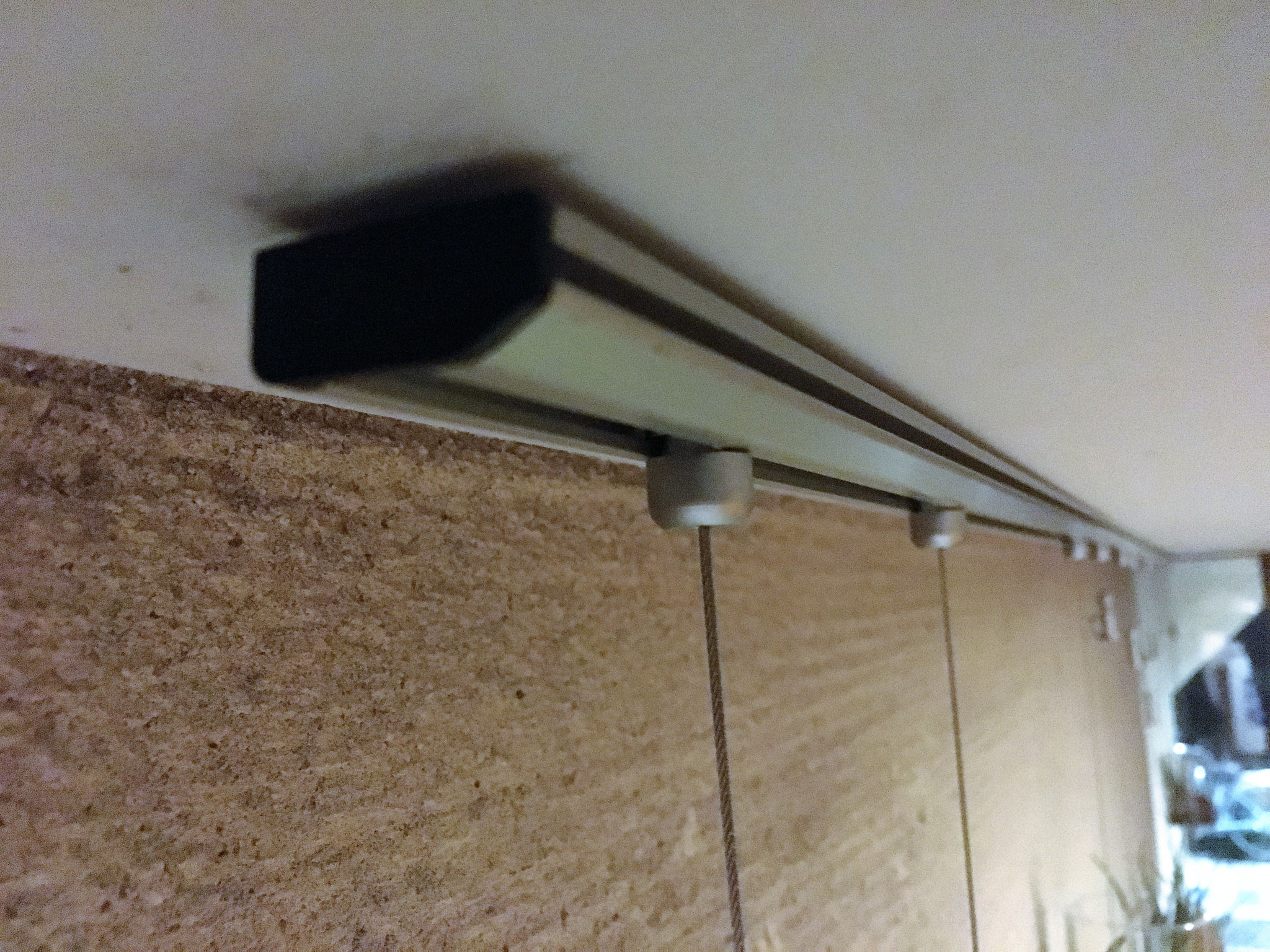

4. ワイヤーが外れて落ちないように、レール端にキャップを取り付ける
5. 植栽を誘引して、完成
|
111

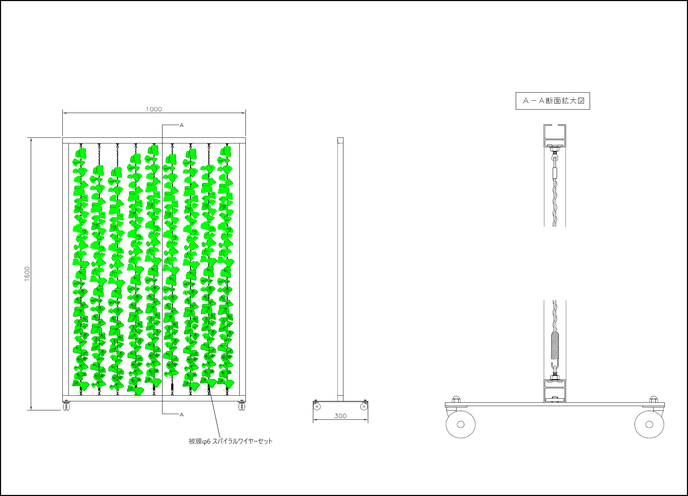

3. 自立・移動タイプ
|
1. 被膜φ6 スパイラルワイヤー+アタッチメントを上端の横レールに取り付けておく
2. 被膜φ6 スパイラルワイヤーのバネ+アタッチメント側を下端レールに取り付けておく
3. 縦レールにコーナーピースを六角レンチで仮止めする。※取り付けレール方向を間違えないように注意する
4. 縦レールを横レールに差し入れ、コーナーピースを六角レンチで止める。その際、レール同士にズレがない様にする。
5. 上記、作業を4カ所同様に行い、枠を作る
|
6. 横レール底面部の任意の位置に脚を取付ける
7. レール内にアタッチメントを入れ、ナットで脚とアタッチメントを固定する ※ 自立式の脚も、キャスター付き移動式の脚も手順は同様
8. 横レール(上下)にワイヤーを取り付ける
9. 植栽をワイヤーに誘引させて完成
|
