活用バリエーション
ディスプレイ
アジャスター突っ張りタイプ：2×4材仕様
※ アクリル材の確保が困難となっており、ハンギングケースF、Gの出荷は未定となっております。
詳細は弊社までお問い合わせ下さい。
施工カ所にビス止め、穴あけが出来ない場合、施工カ所に合わせてカットした2×4材を天井部で突っ張り、
ワイヤーにハンギングアイテムを取付ける事でディスプレイする
| ➤ トップ(ディスプレイ) | ➤ アジャスター突っ張りタイプ | ➤ ビス止め取付タイプ | ➤ 自立タイプ・移動タイプ |
| ➤ よくある質問 | ➤ アルミ製緑化レール仕様 | ➤ アルミ製緑化レール仕様 | ➤ ライティングレール取付タイプ |
| ➤ 使用事例 | ➤ 2×4材仕様 | ➤ インテリア・アンカーレール仕様 | ➤ ハンギングアイテム |
| ➤ カタログ |
| ➤ トップ(グリーン) | ➤ アジャスター突っ張りタイプ | ➤ ビス止め取付タイプ | ➤ 自立タイプ・移動タイプ |
| ➤ よくある質問 | ➤ アルミ製緑化レール仕様 | ➤ アルミ製緑化レール仕様 | |
| ➤ 使用事例 | ➤ 2×4材仕様 | ➤ インテリア・アンカーレール仕様 | |
| ➤ カタログ |

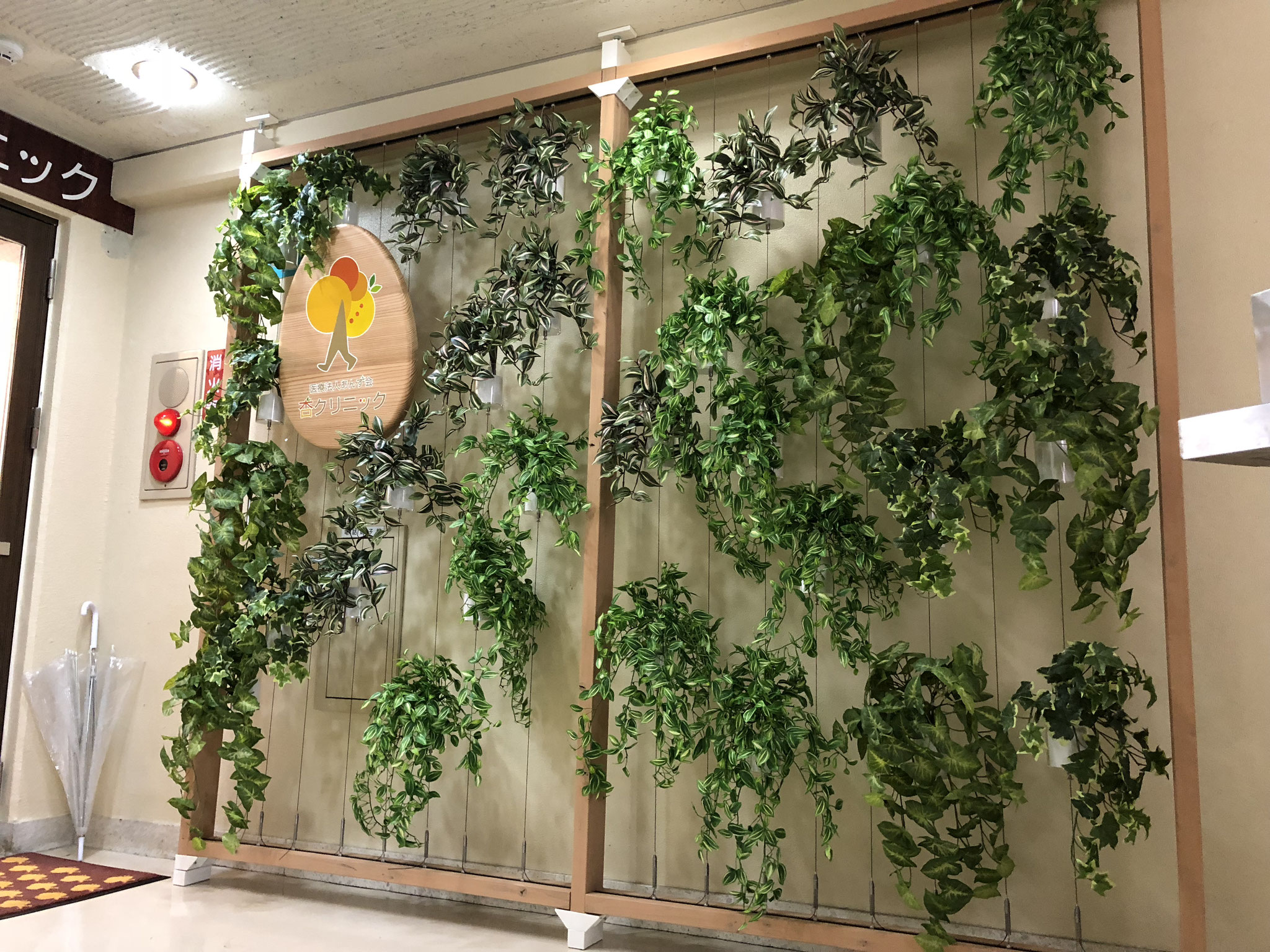

2×4材×ディスプレイ
- 棚材の高さ位置を自由に決めて、設置出来る。枠内を絵画の額縁の様に捉え、空間を自由に演出出来ます。
- 本システムの特長である、ワイヤー上に取り付けたハンギングアイテムは上下に移動出来るので、レイアウトも自由に変更できます。
- ハンギングアイテムの取付も簡単に出来るので、アイテムの増減も可能です。
ジョイントする事で広がるレイアウトパターン
- 棚材を追加する事で、レール枠毎に高さの異なるレイアウトにする事が可能
- 同じ高さのレイアウトにする事も可能
|
重要：事前準備
|

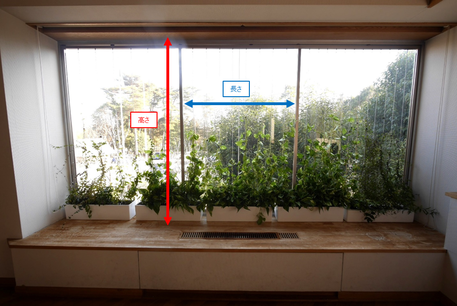

取り付けるところの【高さ】を採寸してください！
レールを設置したい場所の天井高をメジャーなどを使い採寸します。
場所によって天井の高さが変わる恐れがあるため、必ずレールを設置したい場所の天井高を測ってください。
天井の採寸は天井に対し、まっすぐ垂直にメジャーを伸ばし、ミリ単位で細かく採寸してください。
【高さ】は、2,440mm以内になります。
【長さ】は、1,200mm以内になります。
※1,200mm以上をご希望の場合は、レール本数を増やす事で対応可能です。
最後に取り付けるワイヤー本数をご確認下さい。
|
設置方法
|
| 標準仕様 |
|
寸法：幅 1,200mm以内 × 高さ 2,440mm以内 |
※空間に設置する場合、天井部とアルミ製レールをアジャスターで突っ張る事が出来る箇所に限ります。
※幅1,200mm以上に関しても、対応は可能です。 その場合、レール本数が増えますので、別途ご相談ください。
※高さ2,800mm以上関しては、安全上の問題もあり、対応出来ません。
|
構成部材
|
| 2×4材 |
|
仕様用途：枠組 |
|
対応寸法：2,440mm以内 |
| 無塗装か塗装仕上げ(7色)から選択 |
|
左から無塗装/マロン/ナッツ/ハニー/ナチュラル/ホワイトベージュ/ グレイグリッシュグリーン/チャコールブラック |

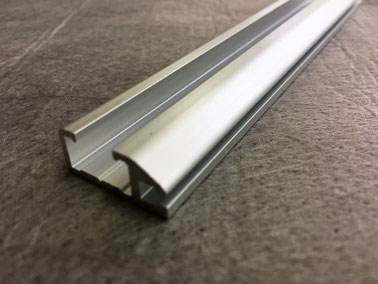

| インテリア・アンカーレール |
|
仕様用途：ワイヤー取付用 |
|
対応寸法: 2,000mm以内 |
|
色：シルバー/ブロンズ |

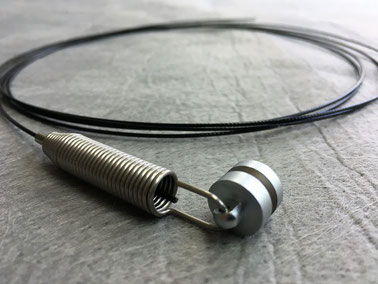

| ディスプレイワイヤーセット |
|
仕様用途：ハンギングアイテム取付用 |
|
対応寸法：2,800mm以内 |
| 2×4 アジャスター |
|
仕様用途：木材突っ張り用 |
|
色：オフホワイト/ブロンズ/マットブラック |
| 2×4 棚受シングル |
|
仕様用途：板材取付 |
|
色：オフホワイト/ブロンズ/マットブラック |
| 2×4 棚受ダブル |
|
仕様用途：板材取付 |
|
色：オフホワイト/ブロンズ/マットブラック |
※ 幅1,200mm以上の場合、追加でレールが必要となります。別途御見積致します。
※ 高さ2,800mm以下の場合も対応可能です。別途御見積致します。
※ ワイヤー長さ2,800mm以下の場合も対応可能です。別途御見積致します。
|
ハンギングアイテム
|
※ ハンギングケース取付(1個辺り)に必要なワイヤーは2本、ハンギングポッド取付(1個辺り)に必要なワイヤーは1本となります。
|
2×4材 構成部材
|
|

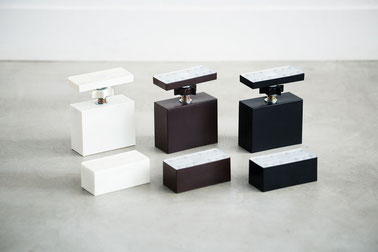

2×4 アジャスター
|
ジャッキを回すだけで2×4材をしっかり固定出来ます
さらに、緩み防止のバネがあるので、長期間安心して使えます
上キャップと下キャップを2×4材に挿し込むだけで、簡単に取付出来ます
|

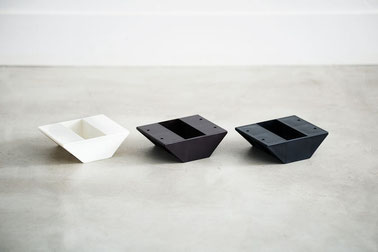

2×4 棚受シングル
|
木材をはめ、棚板の高さを決めるだけで、ねじ位置の計測や下穴加工がいりません
正面から見て、ねじが隠れるようなデザイン。
アジャスターとセットで使う事で、統一感を出せます
|

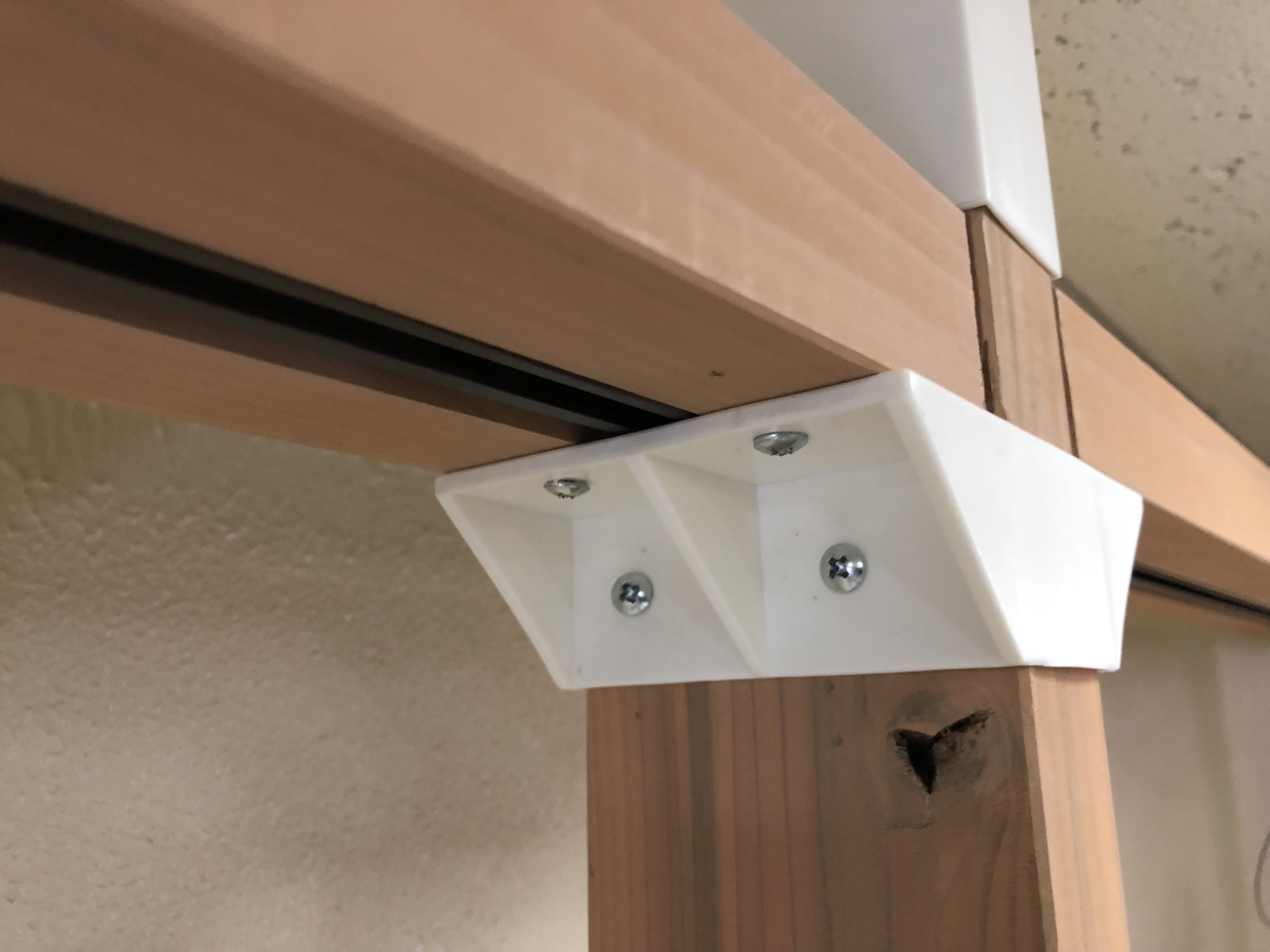

2×4 棚受ダブル
|
間の支柱に使用する事で棚を連結できます。
よりワイドな棚を作ったり、統一感のある空間を作れます
両側のねじが当たらない様になっているので、面倒なねじの位置決めがいりません
|
セットラインアップ ※設計価格はオープン価格となります
|
|
イメージ：Eタイプ、Fタイプ
|
|
Eタイプ：幅 1,000mm × 高さ2,400mm以内 (ワイヤーピッチ@200mm) |
|
2×4材 (無塗装) L=1,000mm×1本 |
|
2×4材 (無塗装) L=2,400mm×2本 |
|
インテリア・アンカーレール(ﾌブロンズ)×2本 |
|
2×4 アジャスター×2個 |
|
2×4 棚受シングル×2セット |
|
ディスプレイワイヤーセット L=3,000mm×5セット |
|
Fタイプ：幅 1,200mm × 高さ2,400mm以内 (ワイヤーピッチ@200mm) |
|
2×4材 (無塗装) L=1,200mm×2本 |
|
2×4材 (無塗装) L=2,400mm×2本 |
|
インテリア・アンカーレール(ブロンズ)×2本 |
|
2×4 アジャスター×2個 |
|
2×4 棚受シングル×2セット |
|
ディスプレイワイヤーセット L=3,000mm×6セット |
|
イメージ：Gタイプ、Hタイプ
|
|
Gタイプ：幅 2,000mm × 高さ2,400mm以内 (ワイヤーピッチ@200mm) |
|
2×4材 (無塗装) L=1,000mm×4本 |
|
2×4材 (無塗装) L=2,400mm×3本 |
|
インテリア・アンカーレール(ブロンズ)×2本 |
|
2×4 アジャスター×3個 |
|
2×4 棚受シングル×2セット |
|
2×4 棚受ダブル×2セット |
|
ディスプレイワイヤーセット L=3,000mm×10セット |
|
Hタイプ：幅 2,400mm × 高さ2,400mm以内 (ワイヤーピッチ@200mm) |
|
2×4材 (無塗装) L=1,200mm×4本 |
|
2×4材 (無塗装) L=2,400mm×3本 |
|
インテリア・アンカーレール(ブロンズ)×4本 |
|
2×4 アジャスター×3個 |
|
2×4 棚受シングル×2セット |
|
2×4 棚受ダブル×2セット |
|
ディスプレイワイヤーセット L=3,000mm×12セット |
※ セットラインアップにはハンギングアイテムは含まれておりません。
※ 上記セットラインアップ以外の寸法等については、別途ご相談下さい。
※ 梱包費・送料は別途となります
※ 寸法及びワイヤー本数等の諸条件により設計価格は変動します
|
2×4材はどの長さで用意をすれば良いのか
|
| ◆手順1◆ 天井高の採寸 |
|
２×４材を設置したい場所の天井高をメジャーなどを使い採寸します。 ※場所によって天井の高さが変わる恐れがあるため、必ず２×４材を設置したい場所の天井高を測ってください。
※天井の採寸は天井に対しまっすぐ垂直にメジャーを伸ばし、ミリ単位で細かくﾒﾓしてください。
|
| ◆手順2◆ 天井高の長さから95mmを引く |
|
採寸した天井高の長さから95mmマイナスした数字を出します。
例：天井高2302mmの場合 2302mm－95mm＝2207mm
|
|
ご使用時の注意事項
|
- 柱に対し片側に荷重がかかる場合は20kgまでとしてください。倒れる恐れがあります。(棚板を使用する場合は棚板の重さも含みます。) 設置場所や使用木材によって条件が変わる為、保証するものではありません。
- 2×4 アジャスター、2×4 棚受シングルは屋内用です。
- 2×4 アジャスターは2×4材(38×89mm)に装着することでねじ・釘を使わず柱を床と天井に突っ張ることを目的とした商品です。
- 下地のしっかりした場所に設置してください。下地の弱い所に設置すると転倒の原因となったり、天井を破損したりする恐れがあります。
- 傾斜した天井、床面には設置しないでください。転倒の原因になります。
- 床と垂直に設置してください。斜めに設置すると、転倒の原因になります。
- 2×4 アジャスターは一般家庭の天井の高さを想定した商品です。
- 2×4 アジャスターは縦突っ張り専用です。横向きには使用しないでください。
- 2×4 棚受シングルは平たい方が上になるように設置してください。
- 棚板は両端を固定してください。
- 直射日光の当たる所、高温となる所、浴室の様な湿度の高い所では使用しないで下さい。
- 万一に備え、危険物、貴重品、破損の恐れのあるものを載せないでください。
- よじ登ったり、ぶら下がったりしないでください。
- 消臭剤、芳香剤、化粧品、整髪料、酸性洗剤、アルカリ性洗剤、油脂、有機洗剤の付着は変質劣化の原因となります。直ちに取り除いてください。
- 天災等の不可抗力、経年劣化、改造、誤った使用方法による故障、破損、事故などに対する補償等はいたしかねます。
