ワイヤー式壁面緑化工法 アルティマ壁面緑化システム (PAT.P)
アルティマ壁面緑化システムはワイヤー式壁面緑化の課題を解決します‼
|
ストライプ A： ～H5,00 |
|
① 出来るだけ躯体に負荷をかけたくない。重量を軽くしたい ⇒ 弊社オリジナルの【アルミ製緑化レール】をお勧め致します。
|
|
課題、懸念事項はアルミ製緑化レールが解決出来ます
|
⇒ アルミ製緑化レールは、Lアングルに比べ、自重約1/4。
⇒ アルミ製緑化レールの2mレールの取付は、自重が軽いので、職人1人でも可能
⇒ アルミ製緑化レールは、事前にレールへの穴あけ不要
|
|

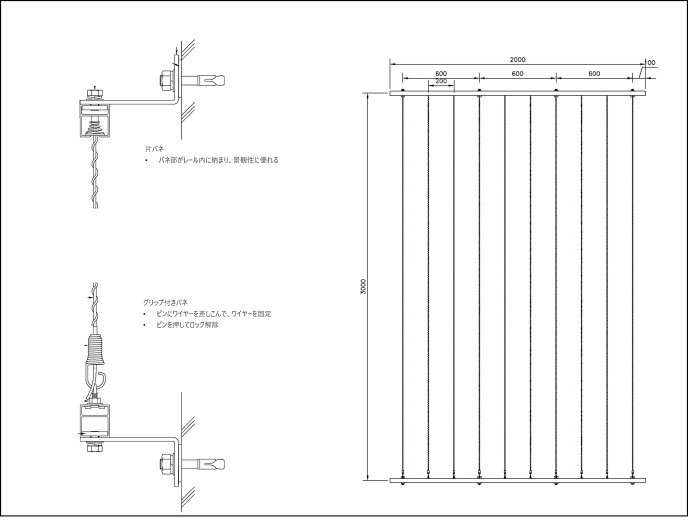

寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm) ワイヤー張り：ストライプ (縦のみ)、パターン① (ワイヤーセット) |
||||
| 備考 |
概算設計価格 (税抜) |
製品総重量 | アンカーボルト数 | |
| Lアングル |
|
276,000円 | 26.0kg | 8本 |
| アルミ製緑化レール |
|
117,000円 | 4.4kg | 8本 |
| アイボルト付き支柱 |
|
127,000円 | 2.7kg | 22本 |
| ボルト支柱 |
|
136,000円 | 3.0kg | 22本 |
|
||||
|

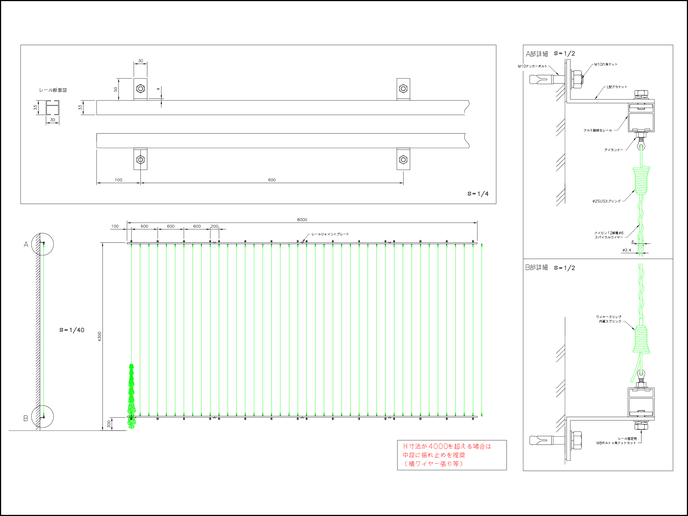

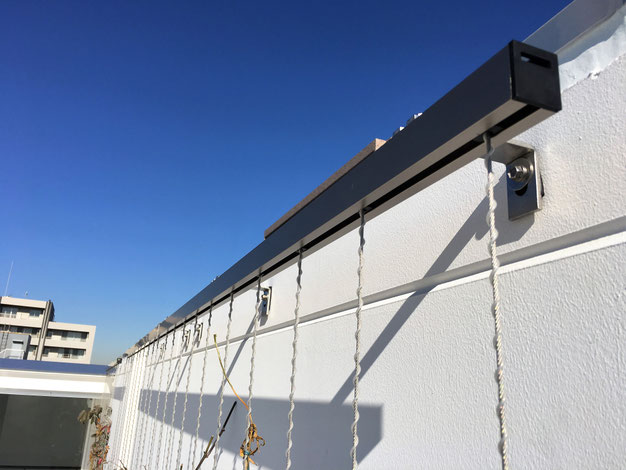

高さによる納まり標準 【アルミ製緑化レール】
|
|
高さ 約4,000まで
|
高さ 約4,000 ～ 約8,000まで |
|
被膜φ6スパイラルワイヤーセット × 1本 ※ 振れ止めなしで取付可能 |
被膜φ6スパイラルワイヤーセット × 1本
+ 中間振れ止め用 支柱＋α (推奨) |
※ 安全の為、4m以上はワイヤー振れ止めとして、中間部にボルト支柱＋ワイヤーセット設置を推奨します。
|

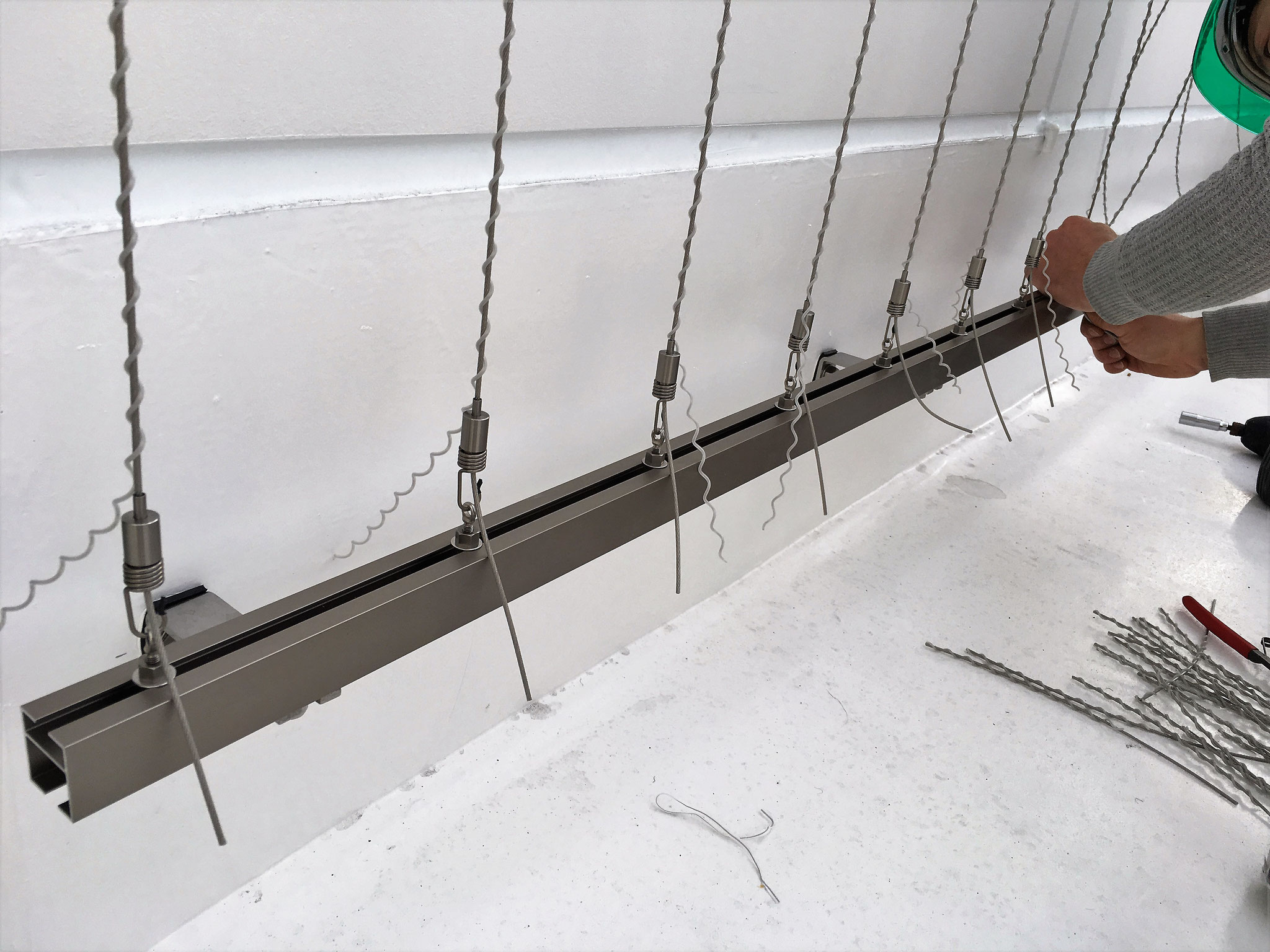

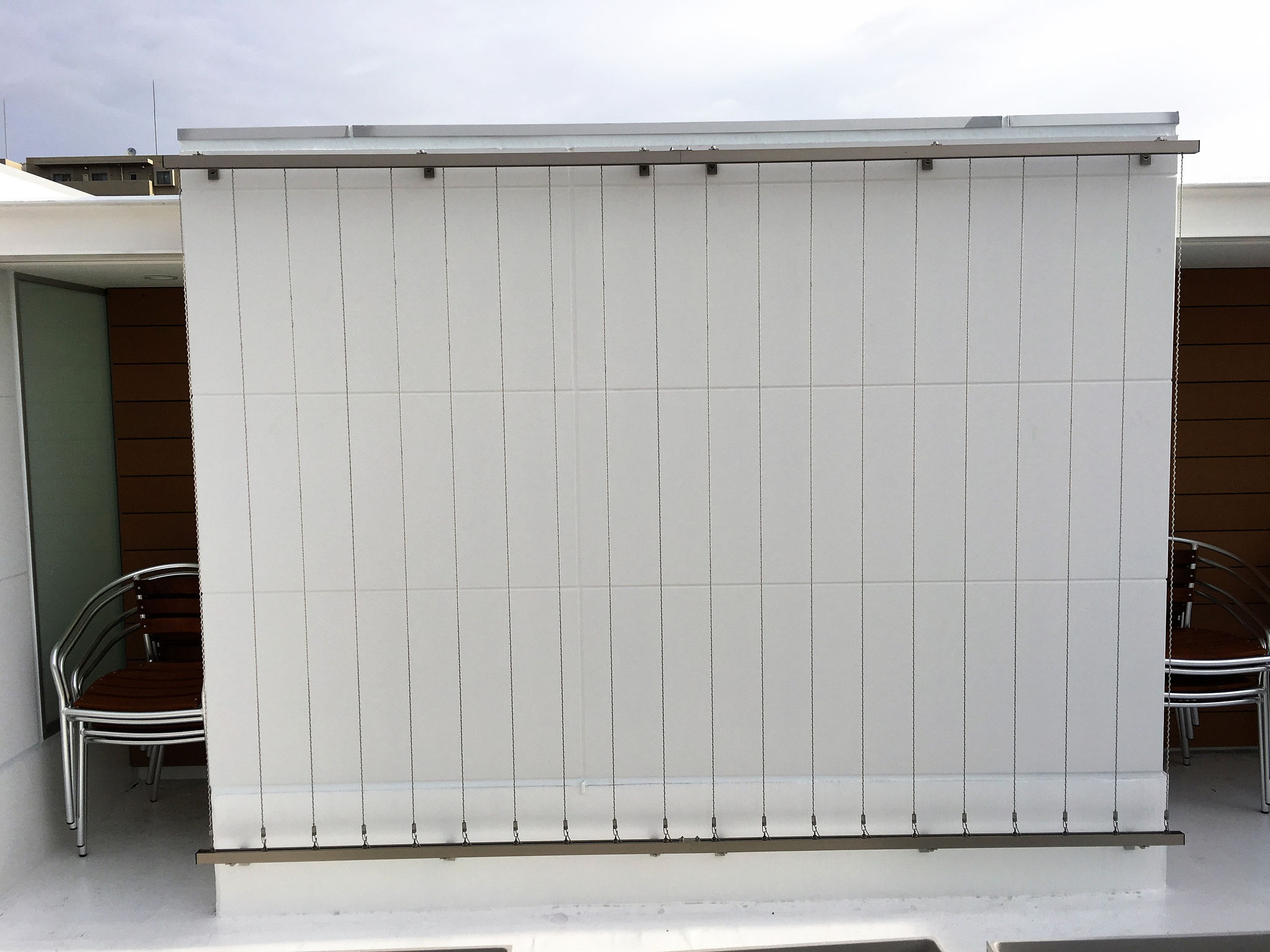

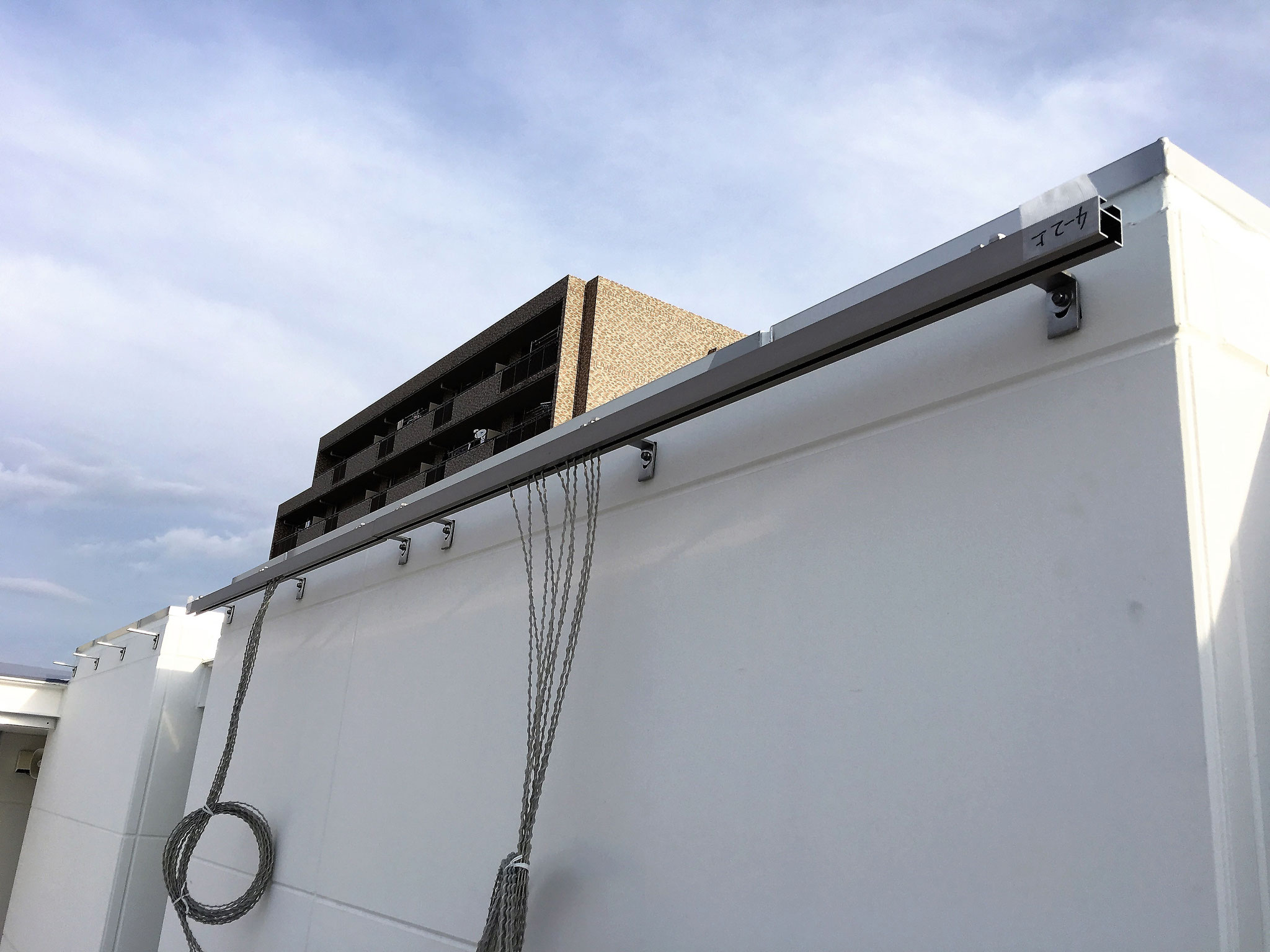

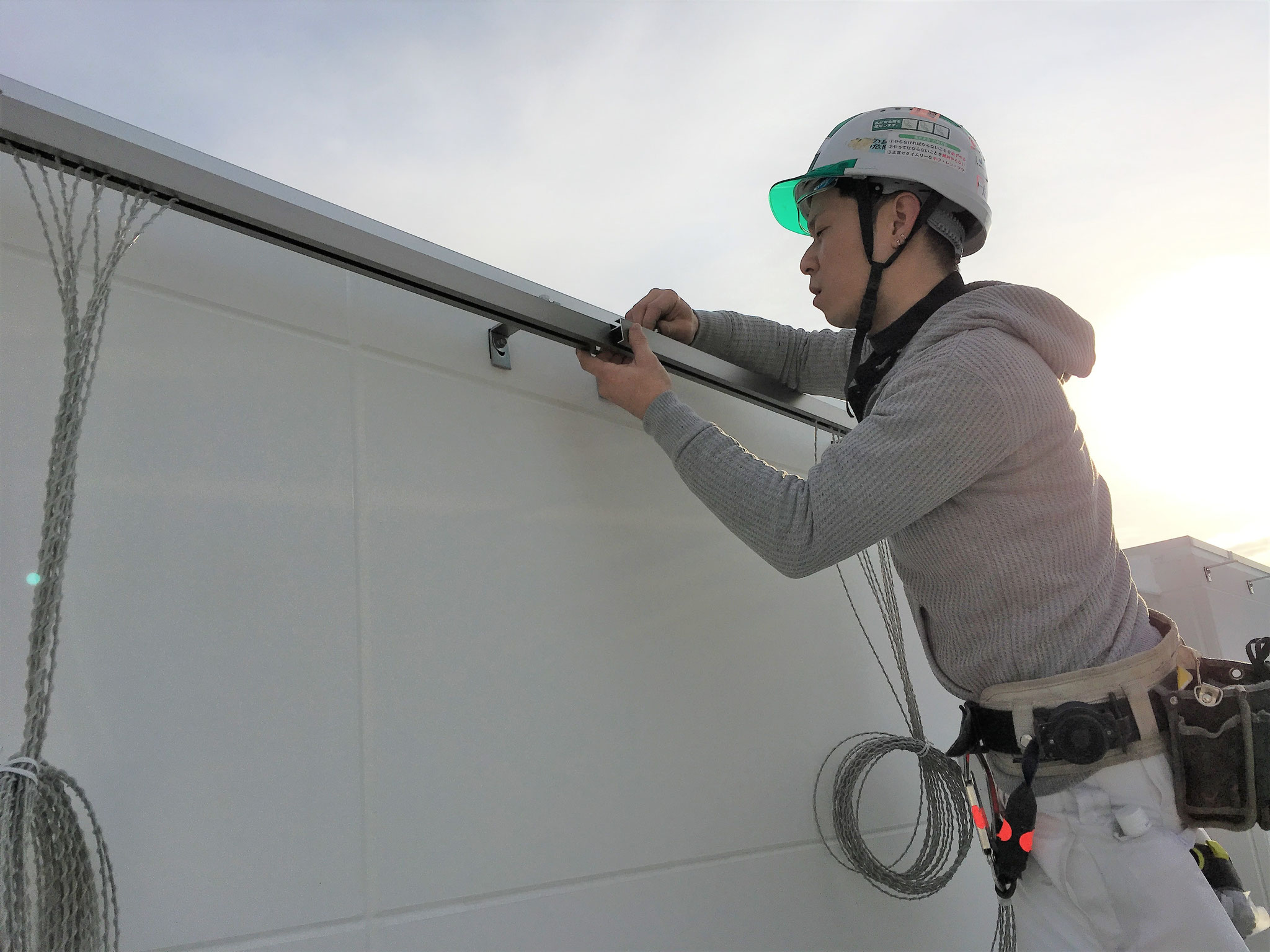

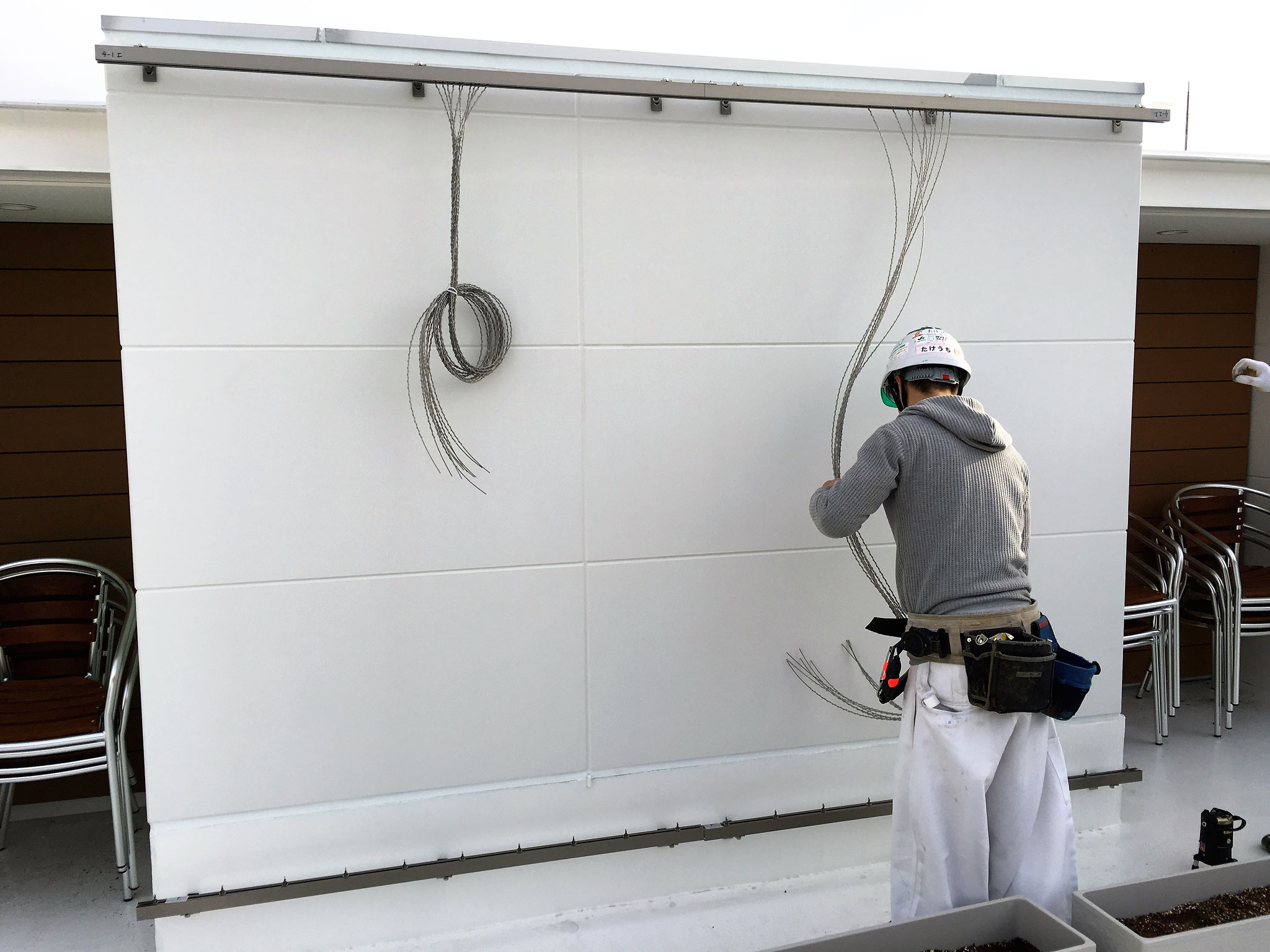

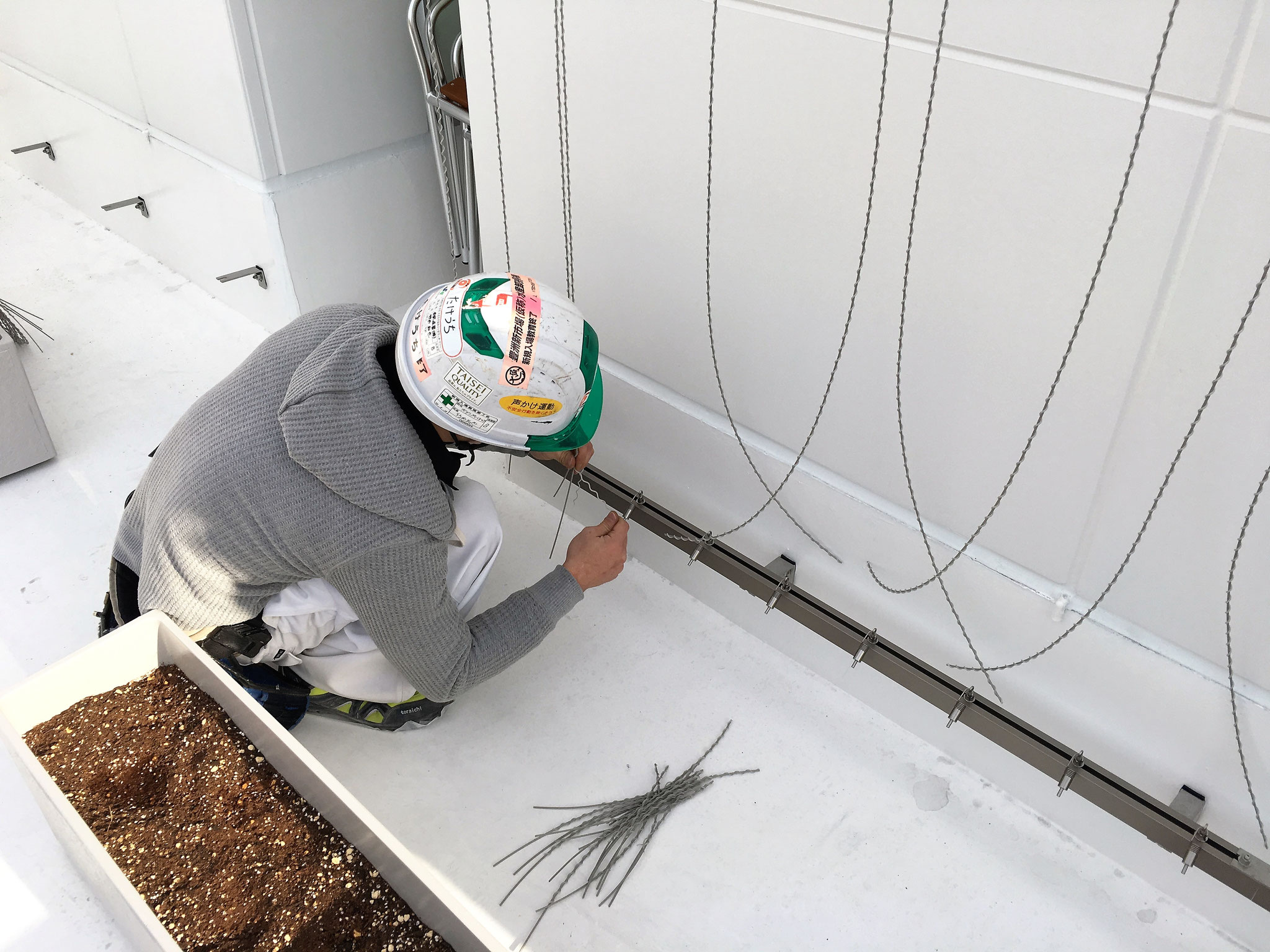

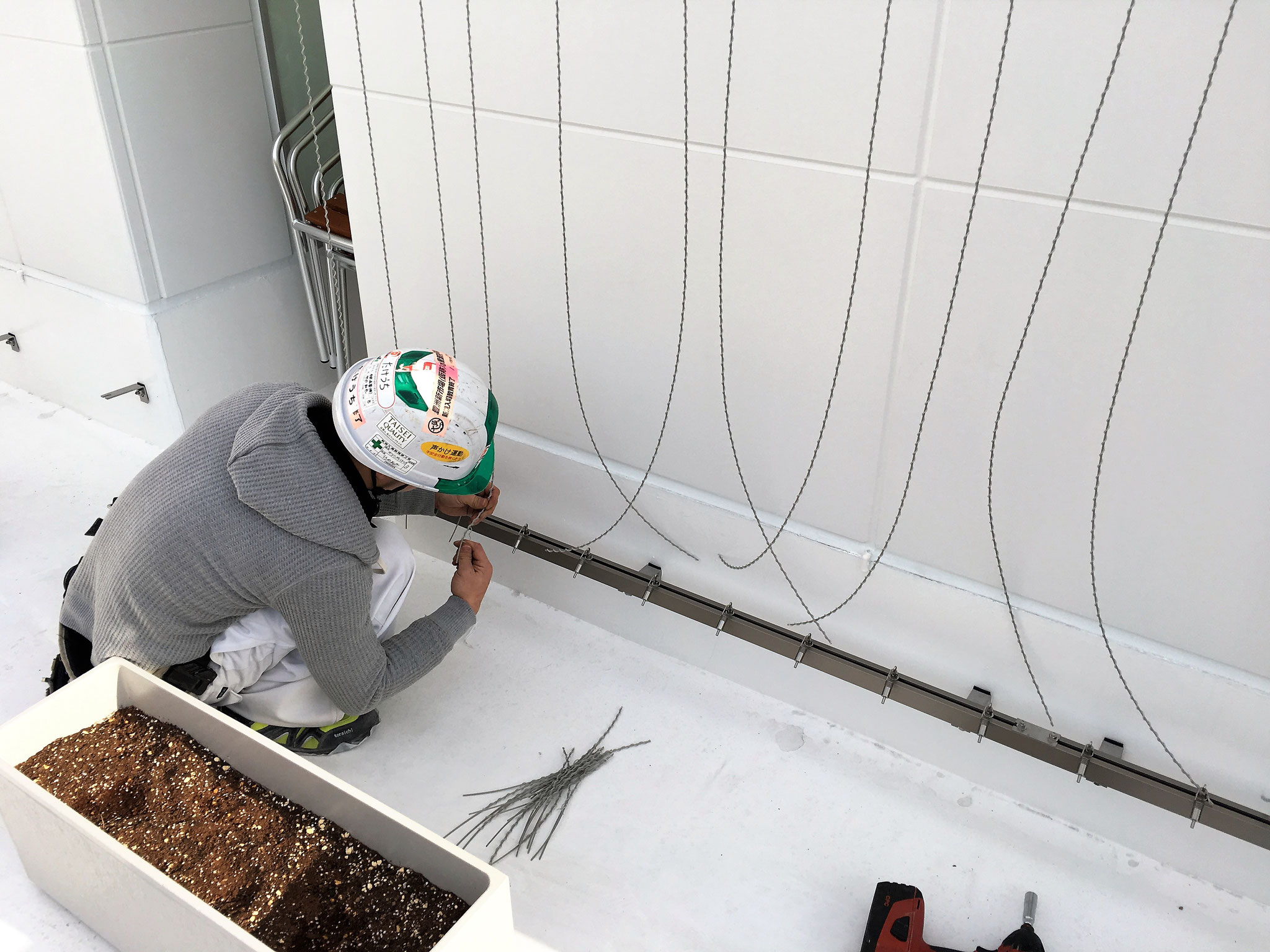

設置手順例：アルミ製緑化レール × ストライプ仕様
|
|
ストライプ A： ～H5,00 |
|
② 植栽に関して、強風による垂れ、剥がれ、夏場における熱焼けを何とか出来ないか・・ ⇒ つる植物登攀用緑化ワイヤー【被膜φ6 スパイラルワイヤー】をお勧め致します。
|
|
課題、懸念事項は被膜φ6 スパイラルワイヤーが解決出来ます
|

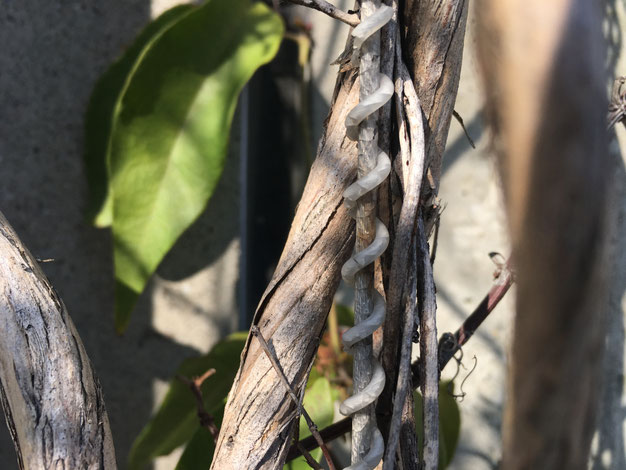

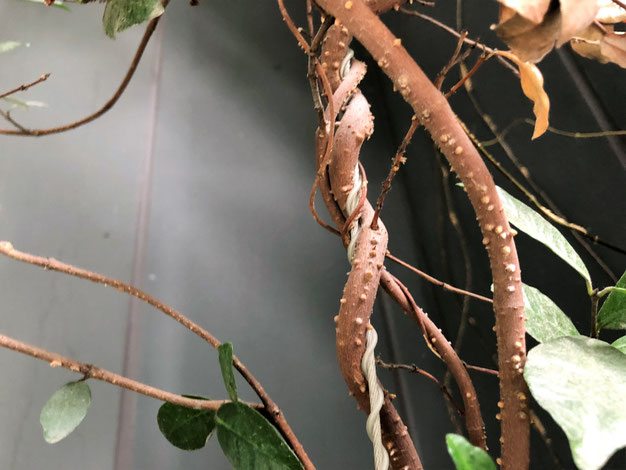

⇒ 植物がスパイラル部に良く巻きつき、自然な伝い上がりの手助けをします
⇒ スパイラル部に植物が絡むので、風による植物の垂れを防ぎます
⇒ 被膜した樹脂コーティングを施したスパイラルに植物が絡む事で、日照による熱やけを低減します
|
|
ストライプ A： ～H5,00 |
|
③ 経年劣化による部材交換をするとコストが・・足場設置も発生するし・・・ ⇒ つる植物登攀用緑化ワイヤー【被膜φ6 スパイラルワイヤー】は交換不要です。
|
|
課題、懸念事項は被膜φ6 スパイラルワイヤーが解決出来ます
|
|
|
ストライプ A： ～H5,00 |
|
④ 人工費用が高騰、職人の確保も大変・・施工が簡易で短納期で行いたい ⑤ 製作、輸送の人手不足に伴う納期が不安・・短納期で出荷してほしい ⇒ つる植物登攀用緑化ワイヤー【被膜φ6 スパイラルワイヤーセット】をお勧め致します。
|
|
課題、懸念事項は被膜φ6 スパイラルワイヤーセットが解決出来ます
|
|
