名称

フック金具

ストライプ金具

材質

片端にバネを採用し、テンションを均一化。たわみを防止し、また壁面への過度な負荷を軽減します。もう片端には、当社独自のグリップを採用し、ワイヤーを入れて適度なテンションをかけた状態で確実に保持します。アイボルトに引っ掛けた時フックが抜けないように抜け止めｷｬｯﾌﾟを付け、より施工性を高めています。

片端にバネを採用し、テンションを均一化。たわみを防止し、L型アングルを介した壁面への過度な負荷を軽減します。もう片端には、当社独自のグリップを採用し、ワイヤーを入れて適度なテンションをかけた状態で確実に保持します。上部はＬ型アングルに落とし込みで、下部はワイヤーをグリップ部に挿入するだけという高い施工性をもっています。

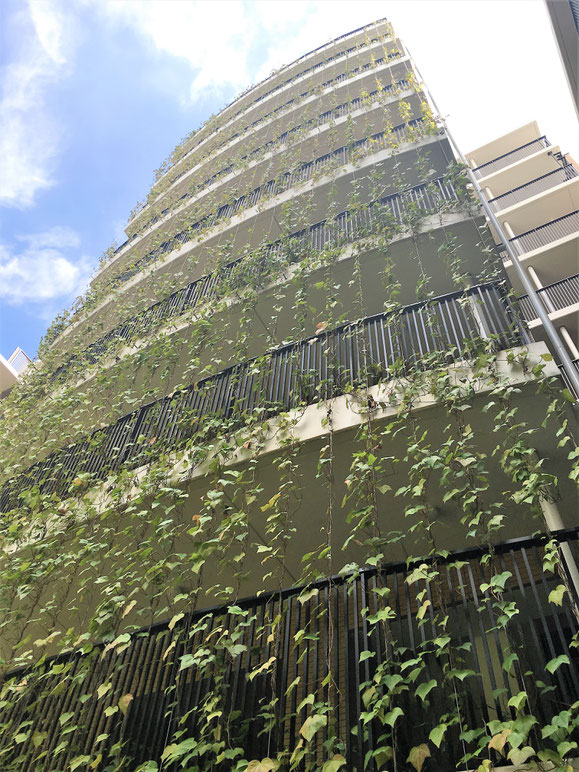

 ストライプ
チェッククロス

名称

標準ワイヤー

スパイラルワイヤー

材質

標準仕様で7ｘ7ワイヤーを使用。

素線を撚り合わせた構造です。端子付。

コーティングワイヤーに更にコーティングワイヤーを

スパイラル状(ら旋状)に巻き付けています。

植栽の登はんを助け、また植栽が

落ちないように配慮、

また表面積が大きく夏の日照時においても熱放射するため

植物の熱焼け等が少ないのが特徴です。

壁面緑化専用のオリジナルワイヤーです。端子付。

設計図にご指定いただく際には、

「スパイラルワイヤーφ６」とご記載ください。

名称

クロス金物 PAT.P

リング金物

材質

チェッククロス用の水平方向ワイヤーの固定に使用します。
標準ワイヤー専用です。

チェッククロス用の水平方向ワイヤーの固定に使用します(横段ワイヤーが両溶断のみ使用)。

ワイヤーを伝って登ろうとしたりすると”ずれる”いたずら防止機能を持っています。

名称

アイボルト付き支柱

切り込み

アイボルト付き支柱

Lアングル用支柱

材質

仕上げ

名称

Lアングル

ストライプ金具用

ジョイント金具

材質

仕上げ

ストライプ、チェッククロスのパターンに使用します。ALCや背面に支柱などがあっても均等な張りが出来ます。

ストライプ金具を使用してストライプまたはチェッククロスのパターンを上下に連続する場合に使用します

名称

標準型緑化レール

(縦横共通)

潅水型緑化レール

(横専用)

材質

L=2000
（W=30㎜、H=33.1㎜）

スパイラルワイヤーセットを取付ける専用緑化レール。内部が上下に二分され、

上下それぞれの長手方向にスリットが入り、各種スライド金具の取付が出来る
中段のジョイント（上下からのワイヤーの連結）や縦にも兼用できる。
レール内部には、照明設備のための電気配線などの設備線も収納できる。

従来品のスチール製Lアングルと比較し、軽量で扱いやすく、

建物への負担を大幅に軽減。
スパイラルワイヤーセットを取付けるアイランナーの着脱がレール上どの位置からも自由に行なえ、孔あけ加工などの手間が省け、大幅なコストダウンと

施工性を高めている。
レール側面は安全対策としてゴム製保護シート付。

カラーは高級感のあるステンレス色を採用。

点滴式潅水装置を組み込む専用緑化レール。二分されたレール内部に潅水のための給水ホースや照明設備のための電気配線などの設備線も収納できる。
従来であれば、露出していたこれらの設備線がレール内に一体化することで、

景観が一層向上する。
ワイヤー取付方法は標準型レールと共通。

カラーは高級感のあるステンレス色を採用。

名称

Ｌ型ブラケット

(壁付用)

コの字ブラケット

(天井付用)

材質

ー

壁面に緑化レール(標準・潅水型)を取付ける専用ブラケット。
壁面に取付けたM10アンカーボルトを楕円孔で固定する。
緑化レールの取付は長孔スリットに専用M8ボルトセットを

差込み固定する。
壁面かの持ち出し距離は85㎜程度あり、壁面からの距離を確保し、

空気層を作ることで断熱効果を高める。

天井面や軒下に緑化レール（標準・潅水型）を取付ける専用ブラケット。
天地面に取付けたM10アンカーボルトを楕円孔で固定する。
レールの取付は長孔スリットにM8ボルトセットを差込み固定する。
取付位置はM10アンカーボルトの位置で自由に調整が出来る。

名称

Ｌ型ブラケット

(ルーバー用)

材質

ー

ルーバーを下部レールに取付ける専用ブラケット。

長孔スリットによりルーバー側孔位置をレールに柔軟に

合わせることが出来る。

M10アンカーボルトに緑化レール（標準型・潅水型）

を取付けるL型ブラケットを固定する専用のスライド金具。

レール端部のスリットより四角ナットを送り込み、

L型ブラケットの長孔にM8ボルトを差込み固定する。

名称

コーナープレート

材質

ー

四方をレールでフレーム状に組む場合のコーナー部を納める専用プレート。

両端部の長孔スリットに専用のプレート止めボルトを

差込み双方のレールを固定する。

緑化レール(標準）をジョイントする場合の専用プレート。

緑化レール内側に両端部の長孔スリットに専用のプレート止めボルトを

差込み双方のレールを固定する。

緑化レール外側のジョイント箇所にもプレート止めボルトで固定する。

名称

プレート止めボルト

材質

ー

コーナープレートとジョイントプレートを緑化レールに

固定する専用のスライド金具。
ボルト内にスプリングが内蔵され、

位置固定のための仮止めがワンプッシュで簡単に行なえる。

位置確認後はナットの締め込みで完全固定となる。
プレート長孔のどの位置からでもスライド金具を挿入でき、簡単にプレートの固定が出来る。

緑化レールにスパイラルワイヤーセットを取付けるための専用スライド金具。
レールスリット上のどの位置からでも付属するスライド金具が入り、

ワイヤーの取付ができる。ワイヤーを取付ける為の穴明けの必要が無く、

ワイヤー取付の位置固定や増減がレール上で自由に行なえる。

付属するアイがレールスリットに平行に空いて、

引掛けたフックが背面を向き目立たず、また引掛け易く作業効率を向上させた。

ボルト内にスプリングが内蔵され、

位置固定のための仮止めがワンプッシュで簡単に行なえる。

位置確認後はナットの締め込みで完全固定となる。スピーディーなワイヤー取付を実現する。

名称

スパイラルワイヤーセット

材質

緑化レール上に取付けたアイランナーにバネ先端のフックを引掛け固定する。

フック付きバネには緑化専用ワイヤー「スパイラルワイヤー」が付属する。
バネの作用により、テンションを均一化。たわみを防ぎ、過度な負荷を軽減します。

 片方には、当社独自のグリップを採用し、ワイヤーの着脱がピンの操作で

簡単に行なえると共に長さ調整が自由に行なえるなど、

加工の手間がなく施工性を高めている。

 螺旋状のワイヤーに植物が良くからみ、風による植物の垂れを防ぎます。

 樹脂皮膜により熱伝導率が低減され、日照による植物の熱枯れ防ぎます。

 螺旋状のスパイラルワイヤーは潅水の水が良く伝い、

潅水効果を高めると共に、気化熱の作用により周辺気温の低下に寄与します。

チェッククロス用の水平方向ワイヤー交差部の固定に

使用します。

(ワイヤー両端を支柱で指示しない場合)
ワイヤーを伝って登ろうとしたりすると”ずれる”いたずら防止機能を持っています。
