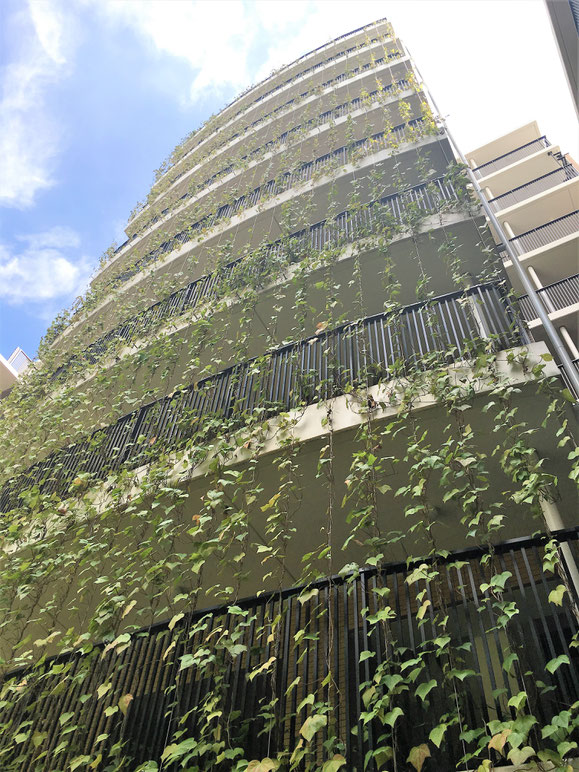

緑化パーテーション
アルティマ壁面緑化パーテーション システム (PAT.P)
ワイヤー式だからこそ実現出来たオリジナル緑化パーテーションシステム‼
業界初の「新工法レールスライド方式」で大幅コストダウン！ 施工負担ダウン！ 景観美アップ！
⑥ 【緑化レール施工の場合】新工法 レールスライド方式
- 業界初の「新工法 レールスライド方式」の新発想で緑化システムの価値を高めます。
アルミ製緑化レールに設けたスリットに用途に応じた各スライド金具を挿入し、固定するだけで組立が完了する画期的な新工法で工期＆作業負担の軽減を実現しました。
スライド金具の材質は全てステンレスに統一し、耐食性を高め、屋外でも安心してご採用いただけます。
3種類のスライド金具
【左】アイランナー：緑化レールにスパイラルワイヤーセットを固定する専用のスライド金具
【中】M8ボルトセット：M10アンカーボルトに緑化レールを取付けるためのL型ブラケットに固定する専用のスライド金具
【右】プレート止めボルトセット：緑化レールにコーナープレートとジョイントプレートを固定する専用のスライド金具
■ 優れた主な特長
- スライド金具は緑化レール上途中からでも挿入可能、仮固定も可能 ※M8ﾎﾞﾙﾄは途中挿入、仮固定不可
- ワイヤーピッチ変更はアイランナー移移動だけで自在。ワイヤー本数も増減自在
- 緑化完成に必要なﾎﾞﾙﾄ類全てが付属し、現場調達の備品や専用工具が不要
- 取付後もワイヤーの緩みが生じず、省メンテナンス。（弊社独自開発ｸﾞﾘｯﾌﾟ内臓）
■ スライド金具の収まり

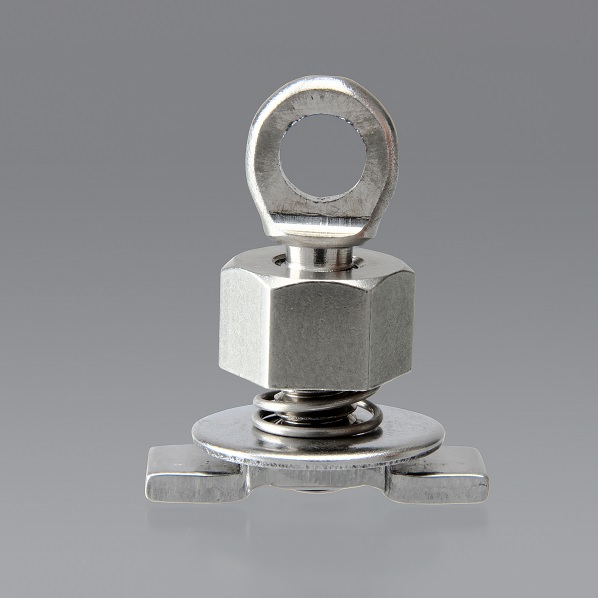

アイランナー:
緑化レールにスパイラルワイヤーセットを固定する専用スライド金具。
ボルト内にスプリングが内蔵され、位置固定のための仮止めがワンプッシュで簡単に行なえる。
位置確認後はナットの締め込みで完全固定になります。
レール上スリットの途中からでも挿入可能。
レール上で仮固定し、メジャーなどで位置をマーキングした後、位置固定が出来ます。
固定＆解除が容易で、ワイヤー位置の変更も現場で自由に調整が出来ます。
設置するワイヤーの本数の増減も簡単に行なえます。
アイを正面向きにしたことで、引掛けたワイヤーフックが背面を向き目立たず、また引掛け易く作業効率を向上させました。
バネ付 スパイラルワイヤー：
アイランナーを使用せずに緑化レールにワイヤーを取付ける為のバネ付きスパイラルワイヤー。
レール上のスリットに挿入し、バネの力でテンションがかかります。
ワイヤー先端に金具がついており、レール内で引っ掛かりがあるので、適度なテンションがかかった状態でワイヤー位置の変更も現場で自由に調整出来ます。

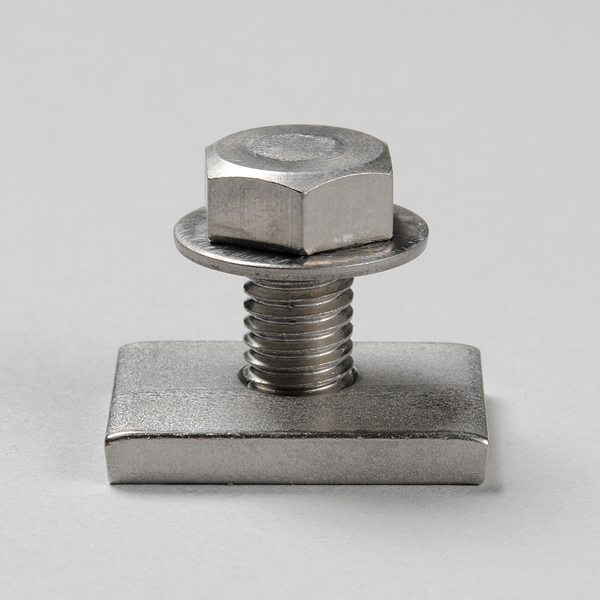

M8ボルトセット：

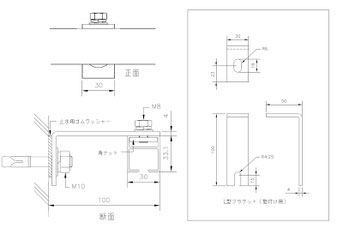

M10アンカーボルト（建築工事）とL型ブラケット、緑化レールを固定する専用スライド金具。レールの端部から四角ナットを挿入し、L型ブラケットのスリット部にM8ボルト部を差込み固定します。
適用L型ブラケット
①L型ブラケット（標準）（M8ボルトセット1個付属）
②コの字ブラケット（天吊り専用）（M8ボルトセット1個付属）
③L型ブラケット（ルーバー下部専用）

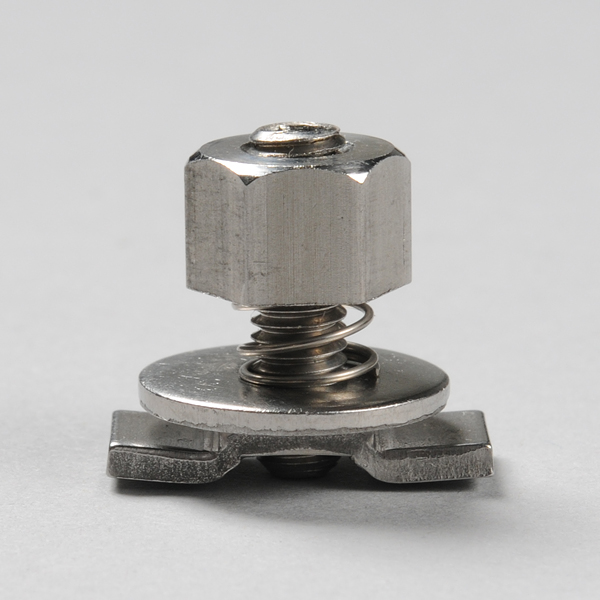

プレート止めボルトセット：
緑化レール同士の接続部をプレートで固定する専用スライド金具。
ボルト内にスプリングが内蔵され、位置固定のための仮止めがワンプッシュで簡単に行なえる。位置確認後はナットの締め込みで完全固定になります。
レール上スリットの途中からでも挿入可能。
レール上で仮固定した上で位置固定が確定出来ます。
プレートの種類

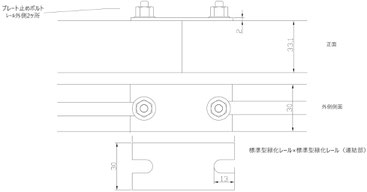

①ジョイントプレート（プレート止めボルト2ヶ付属）
■ レール内の収まりと部分名称
標準型緑化レール (ジョイント使用例)
※ジョイントをしない場合は、上部のワイヤーグリップ付スプリング及びアンランナーは省かれます。
潅水型緑化レール
