緑化パーテーション

アルティマ壁面緑化パーテーション システム (PAT.P)

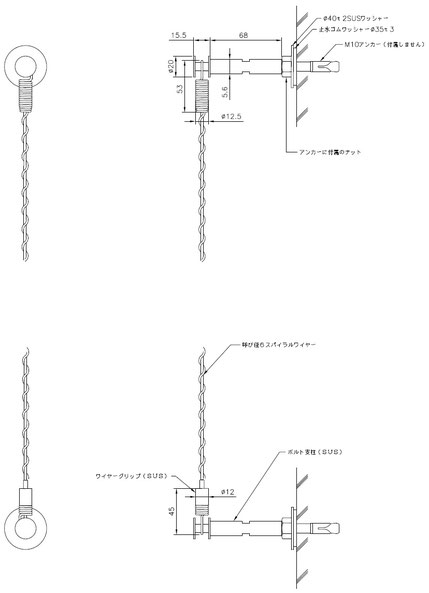

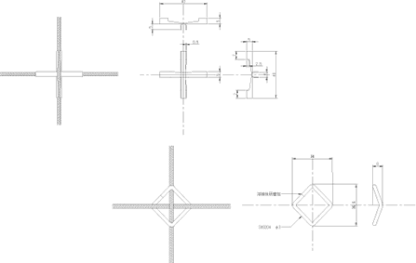

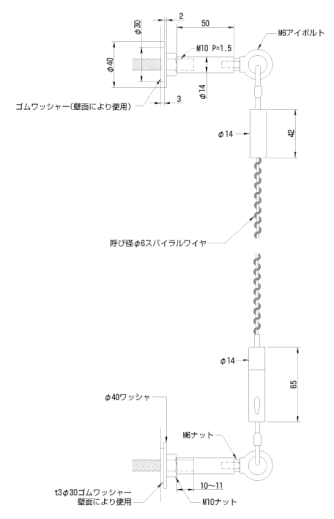

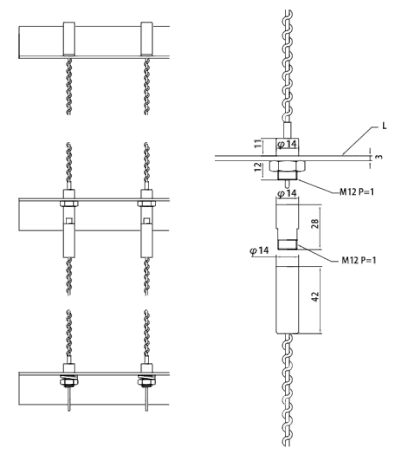

【CAD Data】製品姿図

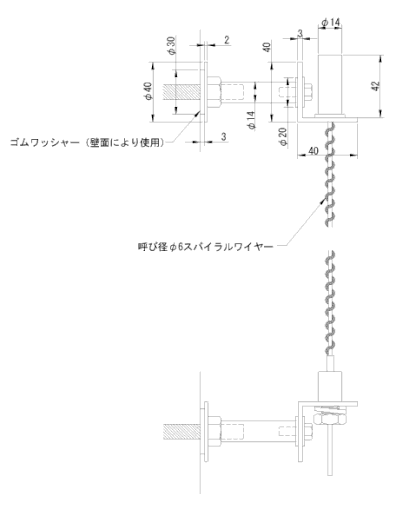

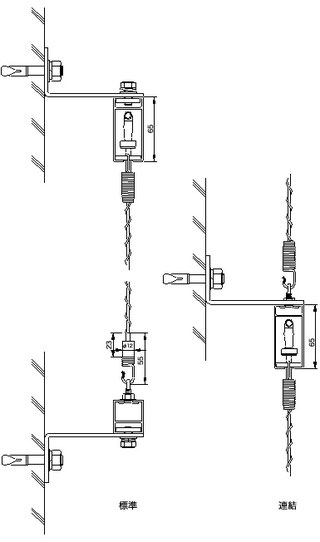

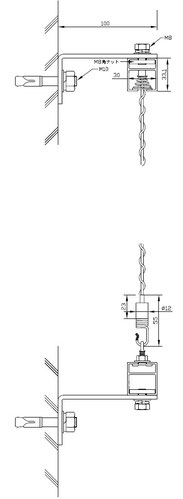

※注１　L型ﾌﾞﾗｹｯﾄの取付ﾋﾟｯﾁは600㎜を標準とします。（標準、潅水型共通）
※注2　縦ワイヤーピッチは任意です。（標準、潅水型共通）
※注3　縦ワイヤー寸法は4000㎜の定尺まで対応。4000㎜を超える場合は連結になります。（標準、潅水型共通）
※注4　潅水を使用する場合、高さ10m（ワイヤーの連結が必要）、横10m（レールの連結必要）程度の規模まで可能。
※注5　潅水を使用する場合、縦は標準緑化レールとになり、その中には給水チューブが内蔵されます。
※注6　緑化レールの定尺はL=2000㎜です。カット及び連結は自由に行なえます。
※注7　下段側の標準型緑化レールの側面にはゴム製保護シートが付属。
※注8　標準型緑化レールパターンを横配置にすることで、四方をレールで囲み横段のワイヤーも同じ要領で張ることが出来ます
