ワイヤー式振れ止め

    アルティマ ワイヤーロック (振れ止めワイヤーシステム)

    アルティマ ターンバックルは、2022年2月18日より、アルティマ ワイヤーロック(振れ止めワイヤーシステム)に統合致します。



    トップ



    よくある質問

    		オンラインショップ



    振れ止めワイヤー(PDF)

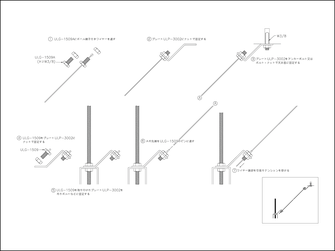

    		製品仕様_姿図(PDF_DXF)  設置手順書(PDF)




    アルティマ製グリップは一般ワイヤー振れ止め金具と何が違うのか？



    		何故、設計者はアルティマ ターンバックルを選ぶのか？
    カタログ (PDF)



     製品仕様_製品姿図 (PDF_DXF)：アルティマ ワイヤーロック(振れ止めワイヤーシステム)





     グリップ (ワイヤー止め金具) ＋ 端部部材



    ※Ｕグリップは、外形状は同じであっても安全性のため使用する線径を限定して設計されています。

    ※施工の際は吊り金具、サポート材などの強度も考慮して下さい。

    ※改良のため、予告なく形状・仕様を変更することがあります。



    左：ULG-3012 (グリップ)

    右：ULG-3012 A (端部)



    • ワイヤー径：φ3.0
    • 材質：真鍮・鉄
    • 仕上げ：ユニクロメッキ
    • ネジ仕様：M12
    • 許容荷重：1,670Ｎ（170kg以内）
    • 備考：ナット共




    PDF



    		DXF



    左：ULG-1509 (グリップ)

    右：ULG-1509 A (端部)



    • ワイヤー径：φ1.5
    • 材質：真鍮・鉄
    • 仕上げ：ユニクロメッキ
    • ネジ仕様：W3/8
    • 許容荷重：540Ｎ（55kg以内）
    • 備考：ナット共




    PDF



    		DXF



    プレート ULP-3002



    • ワイヤー径：φ3.0、φ1.5共通
    • 材質：SUS
    • 備考：穴径φ12 (φ3.0、φ1.5共通)




    PDF



    		DXF



     ワイヤー



    ※ワイヤー端部は、M6アイボルト付、W3/8アイボルト付、両側溶接、片側ボール端子、片側ループ (φ3.0のみ)、片側シンブル金具 (φ1.5のみ)よりお選び下さい。
    ※当社用意の専用ワイヤー以外は使用しないで下さい。
    ※ワイヤーの標準寸法はＬ＝1,000mm・2,000mmです。その他の寸法はご相談下さい。



    M6アイボルト付き



    • ワイヤー径：φ3.0、φ1.5共通
    • 材質：SUS304 (ワイヤー)、鉄・ニッケルメッキ (アイボルト)
    • ワイヤー長：L=1,000mm、2,000mm
    • 付属：M6アイボルト、ナット



    W3/8アイボルト付き



    • ワイヤー径：φ3.0、φ1.5共通
    • 材質：SUS304 (ワイヤー)、鉄・ニッケルメッキ (アイボルト)
    • ワイヤー長：L=1,000mm、2,000mm
    • 付属：W3/8アイボルト、ナット



    両側溶断



    • ワイヤー径：φ3.0、φ1.5共通
    • 材質：SUS304
    • ワイヤー長：L=1,000mm、2,000mm



    片側六角端子



    • ワイヤー径：φ3.0
    • 材質：SUS304
    • ワイヤー長：L=1,000mm、2,000mm



    片側ループ (ループ径φ45)



    • ワイヤー径：φ3.0
    • 材質：SUS304
    • ワイヤー長：L=1,000mm、2,000mm



    片側ボール端子



    • ワイヤー径：φ1.5
    • 材質：SUS304
    • ワイヤー長：L=1,000mm、2,000mm



     製品仕様_製品姿図 (PDF_DXF)：アルティマ ターンバックル





     ターンバックル



    ※安全荷重はターンバックル側の強度です。

    ※施工の際は吊り金具、サポート材などの強度も考慮して下さい。
    ※改良のため、予告なく形状・仕様を変更することがあります。



    UTB-30BN



    • 端部形状：フック (長孔)
    • ワイヤー径：φ3.0
    • 材質：SUS
    • 安全荷重：SUS 640Ｎ（65kg以内）
    • 備考：ワイヤー長の調整可能




    PDF



    		DXF



    UTB-30CN



    • 端部形状：アイ (長孔)
    • ワイヤー径：φ3.0
    • 材質：SUS
    • 安全荷重：SUS 980Ｎ（100kg以内）
    • 備考：ワイヤー長の調整可能




    PDF



    		DXF



    UTB-30DN



    • 端部形状：ストレート (長孔)
    • ワイヤー径：φ3.0
    • 材質：SUS
    • 安全荷重：SUS 980Ｎ（100kg以内）
    • 備考：ワイヤー長の調整可能




    PDF



    		DXF



     ワイヤー



    ※ターンバックルは全て溶断処理になります。ターンバックルの相手側は、溶接、端子、ループ、フックよりお選び下さい。
    ※当社用意の専用ワイヤー以外は使用しないで下さい。
    ※ワイヤーの標準寸法はＬ＝2000・3000mmです。その他の寸法はご相談下さい。



    溶断



    • ワイヤー径：Φ3.0
    • 材質：SUS304 (7×7)
    • ワイヤー長：L=2,000mm・3,000mm
    • 使用方法：各ターンバックルに使用可



    端子



    • ワイヤー径：Φ3.0
    • 材質：SUS304 (7×7)
    • ワイヤー長：L=2,000mm・3,000mm
    • 使用方法：相手側支持材が端末金具の場合に使用可



    ループ(径φ45)



    • ワイヤー径：Φ3.0
    • 材質：SUS304 (7×7)
    • ワイヤー長：L=2,000mm・3,000mm
    • 使用方法：梁、柱などの部材にループを通して使用可



    フック



    • ワイヤー径：Φ3.0
    • 材質：SUS304 (7×7) 、スチール
    • ワイヤー長：L=2,000mm・3,000mm
    • 使用方法：相手側支持材がアイナット金具の場合に使用可
