手摺用ワイヤーシステム

    ワイヤーテンド (N)(PAT.P)

    支柱間寸法に応じて製作！　取付施工が早い！　安心強度！　

    新たに開発した究極の手摺用転落防止ワイヤーシステム


    ➤  トップ ➤  製品仕様
    ➤  よくある質問 ➤  製品姿図 (CAD)
    ➤  使用事例 ➤  組み合わせ・施工イメージ ：φ6、φ5
    ➤  カタログ ➤  組み合わせ・施工イメージ ：φ4、φ3

    製品仕様



    ワイヤー径φ6・φ5

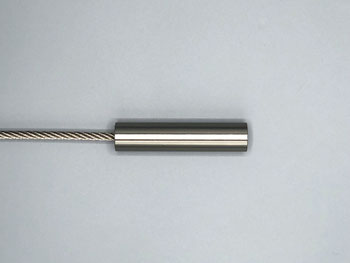

    品番

    W-6C201S
    W-6C201Ｔ

    材質 SUS
    仕上げ センターレス研磨後クリアコート処理

    付属ワイヤー線径

    		φ6　SUS304（7×７）
    φ5　SUS304（7×７）
    付属ワイヤー長

    定尺寸法　L=1000～L=6000（１m単位）

    ※定尺寸法以内で製作可能、定尺を超える寸法はご相談下さい。

    備考 現場ワイヤーカット不可
    使用アンカーボルト：M10
    本体雌ネジ部有効寸法10mm

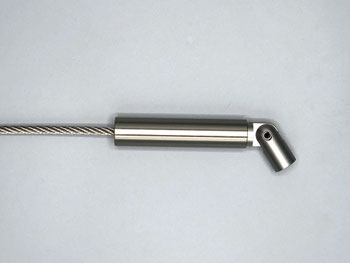

    品番

    W-6C202S
    W-6C202Ｔ

    材質 SUS
    仕上げ センターレス研磨後クリアコート処理

    付属ワイヤー線径

    		φ6　SUS304（7×７）
    φ5　SUS304（7×７）
    付属ワイヤー長

    定尺寸法　L=1000～L=6000（１m単位）

    ※定尺寸法以内で製作可能、定尺を超える寸法はご相談下さい。

    備考 現場ワイヤーカット不可
    使用アンカーボルト：M10
    本体雌ネジ部有効寸法10mm

    品番 ケース 取付スパン
    1m 2m 3m 4m 5m 6m 備考

    6A-1N

    (水平)

    		6C201T 6C201S  14,800円  15,600円  16,400円  17,200円  18,000円  18,800円

    以降

    800円/m

    6B-1N

    (水平→傾斜)

    		6C202T 6C201S  17,300円  18,100円  18,900円  19,700円  20,500円  21,300円

    6C-1N

    (傾斜)

    		6C202T 6C202S  19,800円  20,600円  21,400円  22,200円  23,000円  23,800円

    5A-1N

    (水平)

    6C201T

    		6C201S 14,650円  15,300円  15,950円  16,660円  17,250円  17,900円

     以降

    650円/m

    5B-1N

    (水平→傾斜)

    		6C202T 6C201S  17,150円  17,800円  18,450円  19,100円  19,750円  20,400円

    5C-1N

    (傾斜)

    		6C202T 6C202S  19,650円  20,300円  20,950円  21,600円  22,250円  22,900円

    ※設計価格は両端の金具とワイヤーを含んだセット価格です。

    ※発注はスパン単位(m)でお願い致します。

    ワイヤー径φ4・φ3

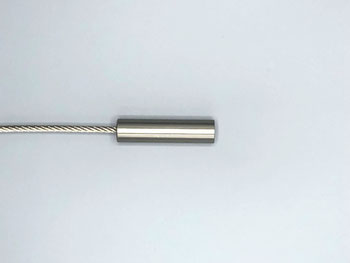

    品番

    W-4C201S
    W-4C201Ｔ

    材質 SUS
    仕上げ センターレス研磨後クリアコート処理

    付属ワイヤー線径

    		φ4　SUS304（7×７）
    φ3　SUS304（7×７）
    付属ワイヤー長

    定尺寸法　L=1000～L=4000（１m単位）
    ※定尺を超える寸法はご相談下さい。

    備考 現場ワイヤーカット可能
    使用アンカーボルト：M6
    本体雌ネジ部有効寸法10mm

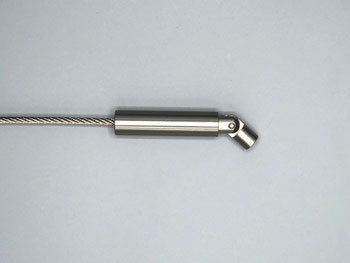

    品番

    W-4C202S
    W-4C202Ｔ

    材質 SUS
    仕上げ センターレス研磨後クリアコート処理

    付属ワイヤー線径

    		φ4　SUS304（7×７）
    φ3　SUS304（7×７）
    付属ワイヤー長

    定尺寸法　L=1000～L=4000（１m単位）
    ※定尺を超える寸法はご相談下さい。

    備考 現場ワイヤーカット可能
    使用アンカーボルト：M6
    本体雌ネジ部有効寸法10mm

    品番 ケース 取付スパン
    1m 2m 3m 4m 備考

    4A-1N

    (水平)

    		4C201T 4C201S  13,200円  13,750円  14,300円  14,850円

    以降

    550円/m

    4B-1N

    (水平→傾斜)

    		4C202T 4C201S  15,300円  15,850円  16,400円  16,950円

    4C-1N

    (傾斜)

    		4C202T 4C202S  17,400円  17,950円  18,500円  19,050円

    3A-1N

    (水平)

    4C201T

    		4C201S 13,050円  13,450円  13,850円  14,250円

     以降

    400円/m

    3B-1N

    (水平→傾斜)

    		4C202T 4C201S  15,150円  15,550円  15,950円  16,350円

    3C-1N

    (傾斜)

    		4C202 T 4C202S  17,250円  17,650円  18,050円  18,450円

    ※設計価格は両端の金具とワイヤーを含んだセット価格です。

    ※発注はスパン単位(m)でお願い致します。
