手摺用ワイヤーシステム

ワイヤーテンド (N)(PAT.P)

支柱間寸法に応じて製作! 取付施工が早い! 安心強度!

新たに開発した究極の手摺用転落防止ワイヤーシステム



組み合わせパターン



ワイヤー径φ4・φ3



張りパターン

取付支柱

パターン

ワイヤー長

備考

穴あけ寸法

➀ 水平

FB (フラットバー)



4A-1 N (φ6) / 3A-1 N (φ5)

※連結可能

(W-4C201 T+W-4C201 Sの組み合わせ)



1~4m

ネジスリーブタイプ

現場ワイヤーカット可

使用アンカーボルト:M6

本体雌ネジ部有効寸法:10mm

端部穴あけ寸法:φ6.5~7.0

中間連結部穴あけ寸法:φ6.5~7.0

中間貫通部穴あけ寸法:φ5~6

パイプ・木

② 水平→傾斜

FB (フラットバー)



4B-1 N (φ6) / 3B-1 N (φ5)

※連結可能

(W-4C202 T+W-4C201 Sの組み合わせ)



パイプ・木

③ 傾斜

FB(フラットバー)



4C-1 N (φ6) / 4C-1 N (φ5)

※連結可能

(W-4C202 T+W-4C202 Sの組み合わせ)



パイプ・木

納まり図 (ワイヤー径 φ4・φ3共通)



両端の金具は共通でワイヤーの線径が異なります。


※1セットとは両端の金具に指定の寸法のワイヤーがセットされます。各部単品での販売はいたしておりません。

※材質はSUS304(一部SUS303)です。

※沿岸部でご使用の際は、ワイヤーのみSUS316を特注対応いたします。

➀【水平張り】4A-1N(φ4)/3A-1N(φ3)

②【水平張り×傾斜張り】4B-1N(φ4)/3B-1N(φ3)

③【傾斜張り】4C-1N(φ4)/3C-1N(φ3)

施工イメージ (ワイヤー径 φ4・φ3共通)_水平張り



※ 支柱の穴あけ寸法はワイヤー径φ3用も共通です。

※ FBに取り付けの場合、6mm厚以上

※ 端部、ジョイント部共、使用アンカーボルトM6。本体雌ネジ部有効寸法10mm。

※ ご注文の際、「支柱・FB厚寸法」をお知らせ頂ければ、寸法に合ったエンドボルト(いたずら防止用キャップ付)及び中間支柱用ジョイントボルト、中間支柱用ワイヤー保護パイプを同時手配いたします。(各別売)

➀ 水平張り:支柱 (FB)  【水平張り×水平張り】4A-1N(φ4)+4A-1N(φ4)

➀ 水平張り:支柱 (パイプ・木)  【水平張り×水平張り】4A-1N(φ4)+4A-1N(φ4)

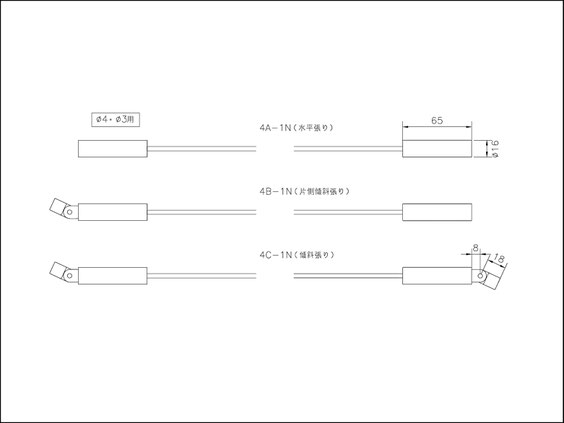

納まり図 (ワイヤー線径 φ4・φ3 水平張り)

取付事例

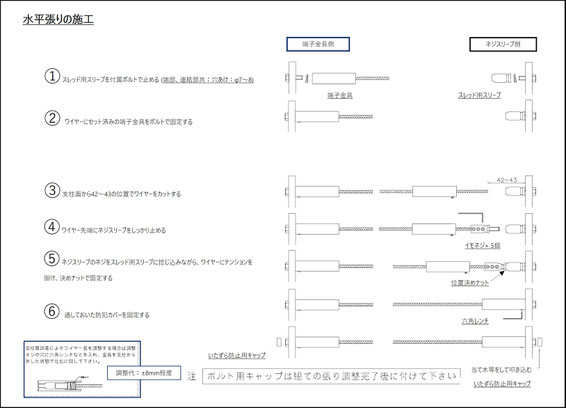

※ 水平張り、傾斜張り共に取り付け手順は同様になります

※ 必ず端子金具側から取り付けて下さい

【水平張り】4A-1N (φ4) / 3A-1N (φ3)

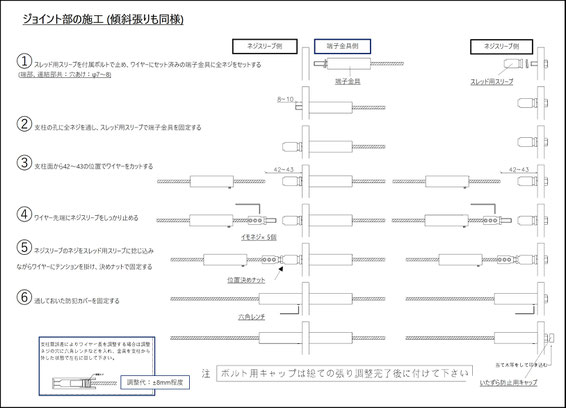

【ジョイント部】


施工例 (ワイヤー線径 φ4・φ3 水平張り)

水平張り:ワイヤー線径φ4×3列 (支柱:FB t=12)

4A-1 N L=2,000 (水平)×3本

4A-1 N L=4,000 (水平)×3本

ジョイントボルト 4J35×3個

エンドボルト 4E22×6個
設計価格:88,050円 (税別)


施工イメージ (ワイヤー径 φ4・φ3共通)_水平張り



※ 支柱の穴あけ寸法はワイヤー径φ3用も共通です。

※ FBに取り付けの場合、6mm厚以上

※ 端部、ジョイント部共、使用アンカーボルトM6。本体雌ネジ部有効寸法10mm。

※ ご注文の際、「支柱・FB厚寸法」をお知らせ頂ければ、寸法に合ったエンドボルト(いたずら防止用キャップ付)及び中間支柱用ジョイントボルト、中間支柱用ワイヤー保護パイプを同時手配いたします。(各別売)

③ 傾斜張り:支柱 (パイプ・木) 【傾斜張り×水平張り】 4C-1N (φ4)+4A-1N (φ4)

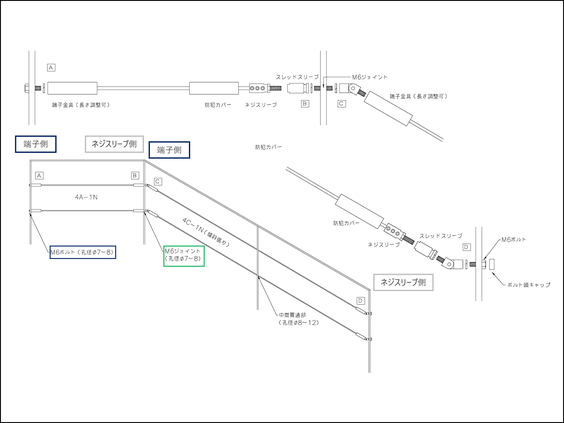

納まり図 (ワイヤー線径 φ4・φ3 傾斜張り)

施工例 (ワイヤー線径 φ4・φ3 傾斜張り)

傾斜張り:ワイヤー線径φ4×3列 (支柱:パイプ t=60)

4A-1 N L=2,000 (水平)×3本

4C-1 N L=4,000 (傾斜)×3本

ジョイントボルト 4J80×3個

エンドボルト 4E70×6個
設計価格:101,640円 (税別)
