手摺用ワイヤーシステム

ワイヤーテンド (N)(PAT.P)

支柱間寸法に応じて製作! 取付施工が早い! 安心強度!

新たに開発した究極の手摺用転落防止ワイヤーシステム



組み合わせパターン

➤ ワイヤー径φ6・φ5

張りパターン

取付支柱

パターン

ワイヤー長

備考

穴あけ寸法

➀ 水平

FB

(フラットバー)



6A-1 N (φ6) / 5A-1 N (φ5)

※連結可能 (W-6C201 T+W-6C201 Sの組み合わせ)



1~6m

スレッドタイプ

現場ワイヤーカット不可

使用アンカーボルト:M10

本体雌ネジ部有効寸法:10mm

端部穴あけ寸法:φ10.5

中間連結部穴あけ寸法:φ10.5

中間貫通部穴あけ寸法:φ14

保護パイプ部穴あけ寸法:φ17

パイプ・木

② 水平→傾斜

FB

(フラットバー)



6B-1 N (φ6) / 5B-1 N (φ5)

※連結可能 (W-6C202 T+W-6C201 Sの組み合わせ)



パイプ・木

③ 傾斜

FB

(フラットバー)



6C-1 N (φ6) / 5C-1 N (φ5)

※連結可能 (W-6C202 T+W-6C202 Sの組み合わせ)



パイプ・木

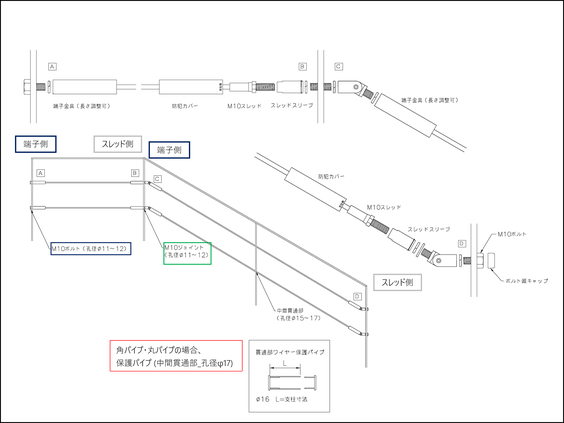

■ 納まり図 ワイヤー径 φ6・φ5共通



両端の金具は共通でワイヤーの線径が異なります。


※1セットとは両端の金具に指定の寸法のワイヤーがセットされます。各部単品での販売はいたしておりません。

※材質はSUS304(一部SUS303)です。

※沿岸部でご使用の際は、ワイヤーのみSUS316を特注対応いたします。

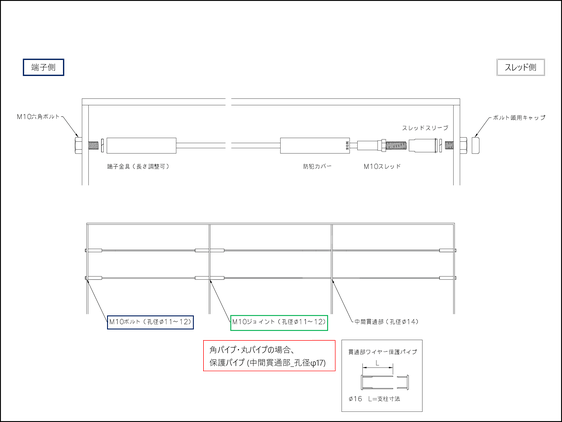

➀【水平張り】6A-1N(φ6)/5A-1N(φ5)

②【水平張り×傾斜張り】6B-1N(φ6) / 5B-1N(φ5)

③【傾斜張り】6C-1N(φ6) / 5C-1N(φ5)

■ 施工イメージ ワイヤー径 φ6・φ5共通



※支柱の穴あけ寸法はワイヤー径φ5用も共通です。
※FBに取付の場合12㎜厚以上
※端部、ジョイント部共、使用アンカーボルトM10。本体雌ネジ部有効寸法10mm。

☆支柱(FB)の施工

【水平張り×水平張り】6A-1N(φ6)+6A-1N(φ6)

※ FB厚 12mm以内ならば、傾斜30度までは、同径の穴あけで可能。ただし、傾斜30度FB厚12mmを超える場合は、φ15mm以上の穴あけが必要です。

※ コバは糸面取りして下さい。



☆支柱(パイプ・木)の施工

【水平張り×水平張り】6A-1N(φ6)+6A-1N(φ6)

【傾斜張り×水平張り】6C-1N(φ6)+6A-1N(φ6)

ご注文の際、「支柱・FB厚寸法」をお知らせ頂ければ、

寸法に合ったエンドボルト(いたずら防止用キャップ付)及び中間支柱用ジョイントボルト、中間支柱用ワイヤー保護パイプを同時手配いたします。(各別売)

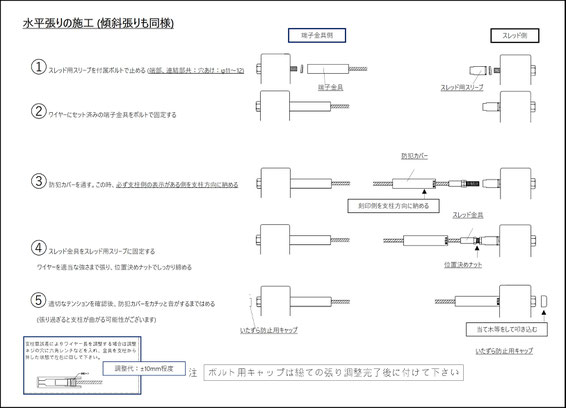

■ 取付手順

※画像をクリックすると、PDFデータをダウンロードしていただけます

【水平張り】

6A-1N(φ6)/5A-1N(φ5)

【傾斜張り】

6C-1N(φ6)/5C-1N(φ5)

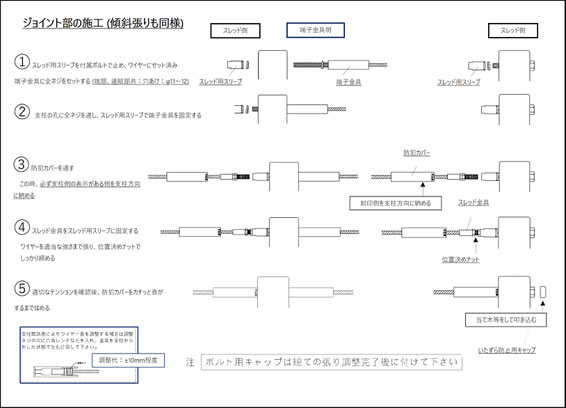

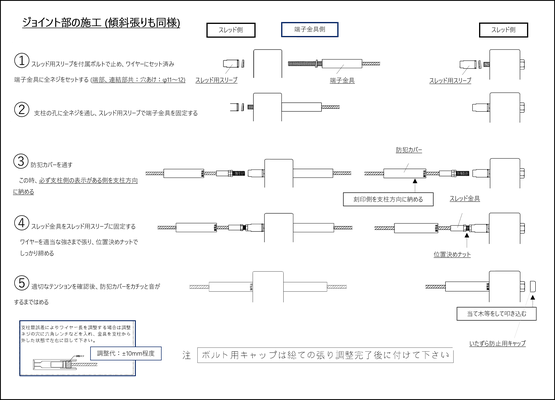

【ジョイント部】






■ ワイヤー線径φ6・5 水平張り 施工例


水平張り:ワイヤー線径φ6×3列 (支柱:FB t=12)                                                          設計価格:98,400円 (税別)

6A-1 N L=2,000 (水平)×3本

6A-1 N L=4,000 (水平)×3本

ジョイントボルト 6J35×3個

エンドボルト 6E22×6個

ワイヤー線径φ6・5 水平張り 納まり図

■ ワイヤー線径φ6・5 傾斜張り 施工例


傾斜張り:ワイヤー線径φ6×3列 (支柱:パイプ t=60)                                                       設計価格:117,360円 (税別)

6A-1 N L=2,000 (水平)×3本

6C-1 N L=4,000 (傾斜)×3本

ジョイントボルト 6J80×3個

エンドボルト 6E70×6個

ワイヤー線径φ6・5 傾斜張り 納まり図


➤ ワイヤー径φ4・φ3

張りパターン

取付支柱

パターン

ワイヤー長

備考

穴あけ寸法

➀ 水平

FB (フラットバー)



4A-1 N (φ6) / 3A-1 N (φ5)

※連結可能

(W-4C201 T+W-4C201 Sの組み合わせ)



1~4m

ネジスリーブタイプ

現場ワイヤーカット不可

使用アンカーボルト:M6

本体雌ネジ部有効寸法:10mm

端部穴あけ寸法:φ6.5~7.0

中間連結部穴あけ寸法:φ6.5~7.0

中間貫通部穴あけ寸法:φ5~6

パイプ・木

② 水平→傾斜

FB (フラットバー)



4B-1 N (φ6) / 3B-1 N (φ5)

※連結可能

(W-4C202 T+W-4C201 Sの組み合わせ)



パイプ・木

③ 傾斜

FB(フラットバー)



4C-1 N (φ6) / 4C-1 N (φ5)

※連結可能

(W-4C202 T+W-4C202 Sの組み合わせ)



パイプ・木

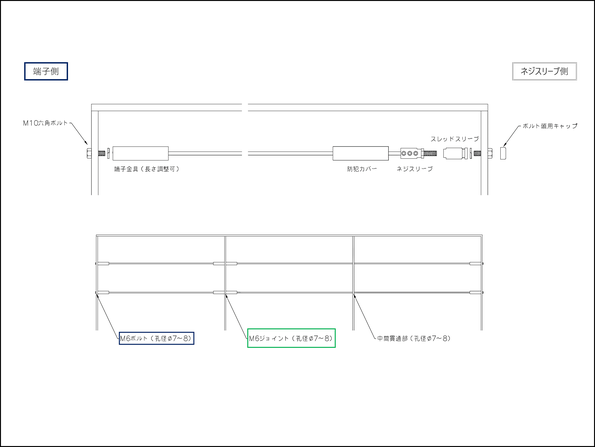

■ 納まり図 ワイヤー径 φ4・φ3共通



両端の金具は共通でワイヤーの線径が異なります。


※1セットとは両端の金具に指定の寸法のワイヤーがセットされます。各部単品での販売はいたしておりません。

※材質はSUS304(一部SUS303)です。

※沿岸部でご使用の際は、ワイヤーのみSUS316を特注対応いたします。

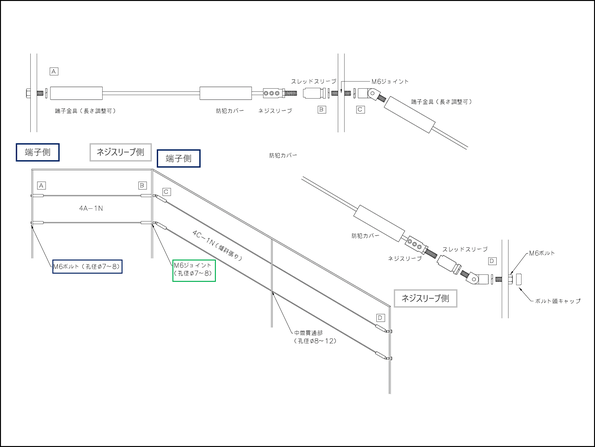

➀【水平張り】4A-1N(φ4) / 3A-1N(φ3)



②【水平張り×傾斜張り】4B-1N(φ4) / 3B-1N(φ3)

③【傾斜張り】4C-1N(φ4) / 3C-1N(φ3)

■ 施工イメージ ワイヤー径 φ4・φ3共通



※支柱の穴あけ寸法はワイヤー径φ3用も共通です。
※FBに取付の場合6㎜厚以上
※端部、ジョイント部共、使用アンカーボルトM6。本体雌ネジ部有効寸法10mm。

☆支柱(FB)の施工

【水平張り×水平張り】4A-1N(φ4)+4A-1N(φ4)

☆支柱(パイプ・木)の施工

【水平張り×水平張り】4A-1N(φ4)+4A-1N(φ4)

ご注文の際、「支柱・FB厚寸法」をお知らせ頂ければ、

寸法に合ったエンドボルト(いたずら防止用キャップ付)及び中間支柱用ジョイントボルト、中間支柱用ワイヤー保護パイプを同時手配いたします。(各別売)

【傾斜張り×水平張り】4C-1N(φ4)+4A-1N(φ4)

ご注文の際、「支柱・FB厚寸法」をお知らせ頂ければ、

寸法に合ったエンドボルト(いたずら防止用キャップ付)及び中間支柱用ジョイントボルト、中間支柱用ワイヤー保護ハパイプを同時手配いたします。(各別売)

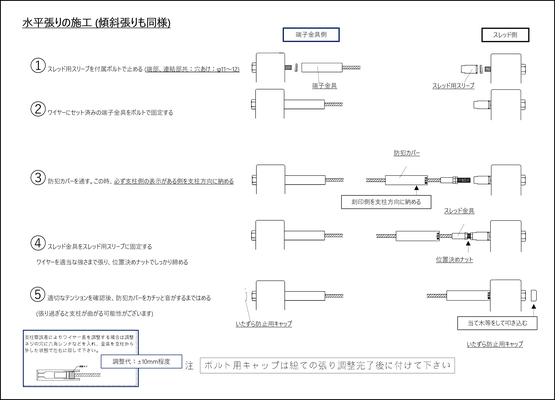

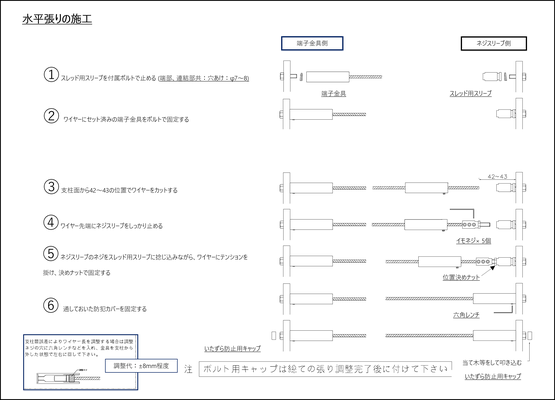

■ 取付手順

※画像をクリックすると、PDFデータをダウンロードしていただけます

【水平張り】

4A-1N(φ4)/3A-1N(φ3)

【傾斜張り】

4C-1N(φ4)/3C-1N(φ3)

【ジョイント部】




■ ワイヤー線径φ4・3 水平張り 施工例


水平張り:ワイヤー線径φ4×3列 (支柱:FB t=12)                                                          設計価格:88,050円 (税別)

4A-1 N L=2,000 (水平)×3本

4A-1 N L=4,000 (水平)×3本

ジョイントボルト 4J35×3個

エンドボルト 4E22×6個

ワイヤー線径φ4・3 水平張り 納まり図

■ ワイヤー線径φ4・3 傾斜張り 施工例


傾斜張り:ワイヤー線径φ4×3列 (支柱:パイプ t=60)                                                       設計価格:101,640円 (税別)

4A-1 N L=2,000 (水平)×3本

4C-1 N L=4,000 (傾斜)×3本

ジョイントボルト 4J80×3個

エンドボルト 4E70×6個

ワイヤー線径φ4・3 傾斜張り 納まり図
