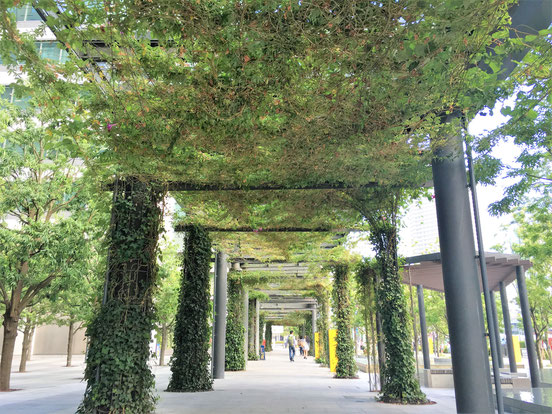

ワイヤー式緑化パーゴラ

アルティマ グリーンパーゴラシステム PAT.P

※企画システムです

アルティマ グリーンパーゴラシステムは、現在企画システムです。

マーケティング、システムとしての精査、改良改善をした後に製品システムとしてリリースする予定です。

ご質問等は弊社までお問合せ下さい。

緑のカーテン+壁面緑化=複合緑化システム



製品仕様



ターンバックル



品番

UTB-30BN

UTB-30CN

UTB-30DN

製品写真
端部の形状 フック アイ ストレート
パイプ穴の形状 長穴 長穴 長穴

使用線径

Φ3 ステンレスワイヤー、被膜φ6 スパイラルワイヤー 呼び径φ6 (芯線φ2.4)
材質 ステンレス
安全荷重

SUS 640N(65kg以内)

スパイラル 30kg

SUS 980N (100kg以内)

スパイラル 30kg

980N (100kg以内)

スパイラル 30kg

備考 ワイヤー長の調整可能
設計価格 3,600円 3,700円 3,600円

ターンバックル 旧仕様 ※ 在庫限り 出荷可能



品番

UTB-30A

UTB-30B

UTB-30C

製品写真
端部の形状 フック フック アイ
パイプ穴の形状 丸穴 長穴 長穴

使用線径

φ3
材質 ステンレス・真鍮・スチール
仕上げ サチライトニッケルメッキ
安全荷重

640N(65kg以内)

640N(65kg以内)

980N(100kg以内)
備考 ワイヤー長の調整不可 ワイヤー長の調整可能


※UTB-30Aは受注生産になります。納期はお問合せ下さい。

※取り扱いのご注意/安全荷重はターンバックル側の強度です。施工の際は吊り金具、サポート材などの強度も考慮して下さい。
 改良のため、予告なく形状・仕様を変更することがあります。


支持部材



名称

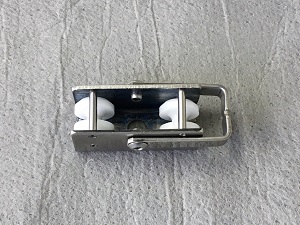

プーリー

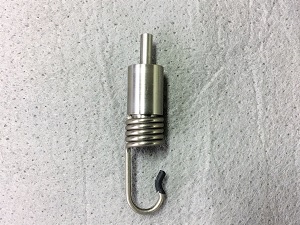

グリップ

製品写真

使用線径

Φ3 ステンレスワイヤー、

被膜φ6 スパイラルワイヤー 呼び径φ6 (芯線φ2.4)

使用方法

緑化レール仕様とパイラック仕様の2パターン。

ワイヤーは、φ3.0と被膜φ6 スパイラルワイヤー対応可能。

φ3.0SUSワイヤーと被膜φ6スパイラルワイヤー対応可能。

材質

金具:SUS

滑車:樹脂

SUS
設計価格

1,700円

2,500円

ワイヤー



端末仕様

溶断

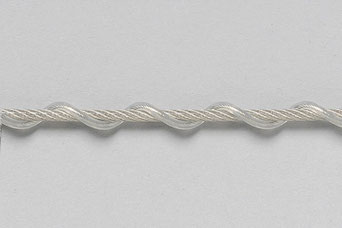

被膜スパイラル

製品写真

使用線径

Φ3 呼び径 φ6 (芯線φ2.4)
使用方法

 各ターンバックルに使用できます。

相手側もターンバックルの場合は両端共に

溶断になります。

壁面緑化専用のオリジナルワイヤーです。端子付き。
材質 SUS304(7×7) SUS304(7×7)(12ナイロン樹脂被膜)
ワイヤー長 受注生産



両溶断

片溶断 片フック

φ3 SUS

被膜φ6 スパイラル

φ3 SUS

被膜φ6 スパイラル

L=5,000

2,690円 2,930円 4,000円 5,370円
L=6,000 3.130円 3,520円 4,250円 5,965円
L=7,000 3,570円 4,110円 4,500円 6,560円
L=8,000 4,010円 4,700円 5,000円 7,155円
L=9,000 4,450円 5,290円 5,500円 7,750円
L=10,000 4,890円 5,880円 6,000円 8,345円

※ターンバックル側は全て溶断処理になります。ターンバックルの相手側は、溶接、端子、ループ、フックよりお選び下さい。
※当社用意の専用ワイヤー以外は使用しないで下さい。
※その他のワイヤー寸法はご相談下さい。
