     ③ 躯体にLアングル直付けではなく、Lアングル持ち出しをお勧めする理由

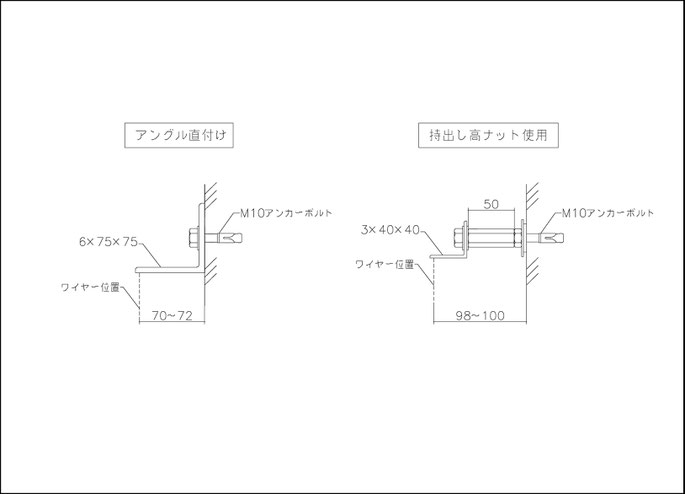

    納まり支持材：Lアングル仕様の壁面緑化において、ほとんどの場合、大きなLアングルを躯体に直付けする納まりがほとんどです。(下記画像：左)

    弊社の場合、小さなアングルを持ち出し高ナットを使用して躯体に取り付ける納まりを推奨しております。(下記画像：右)





     持ち出し高ナットを使用するメリット



    • 大きなアングル直付けと比較して、30%程度の材料コストを削減出来る
    • 大きなアングル直付けと比較して、景観美を保つ事が出来る
    • 小さなアングル＋持ち出しなので、躯体への負荷が少ない
    • 躯体からワイヤー位置までの距離があるので、空気の通り道が出来、植栽にとって良いコンディションを保ちやすい

    基本的にはLアングル、持ち出し支柱、M10アンカーボルトは建築工事となりますが、Lアングル、持ち出し支柱、スパイラルワイヤーセットをオールインワンとした構成の御見積も可能です。

    ※ Lアングル配送可能地域に限ります




     設置手順書

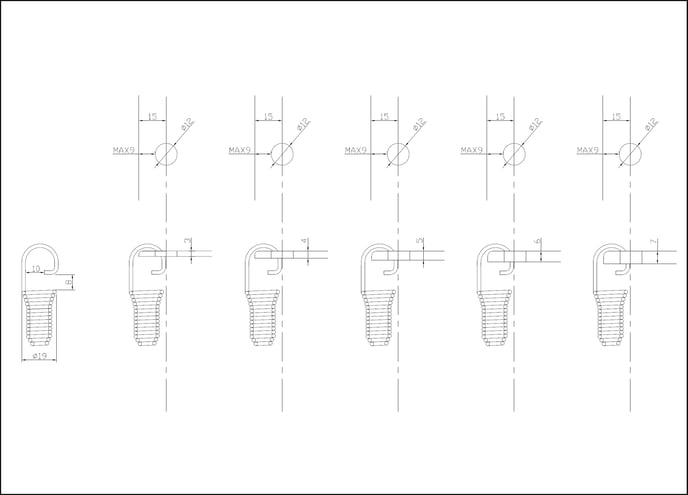

     【重要】Lアングル穴あけ寸法、穴あけ位置



    ダウンロード (PDF)

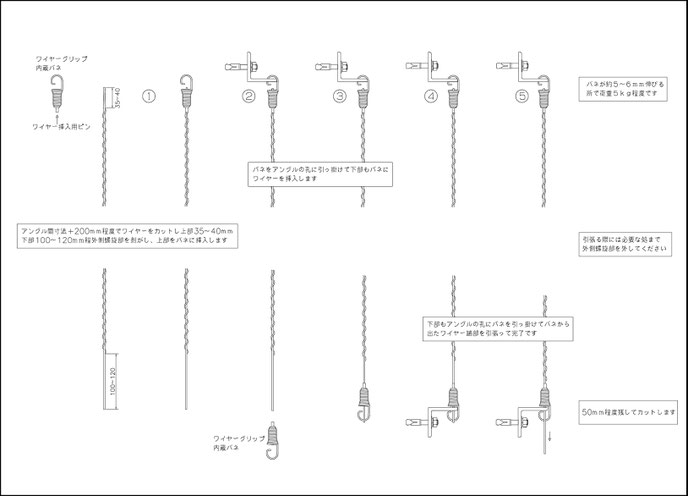

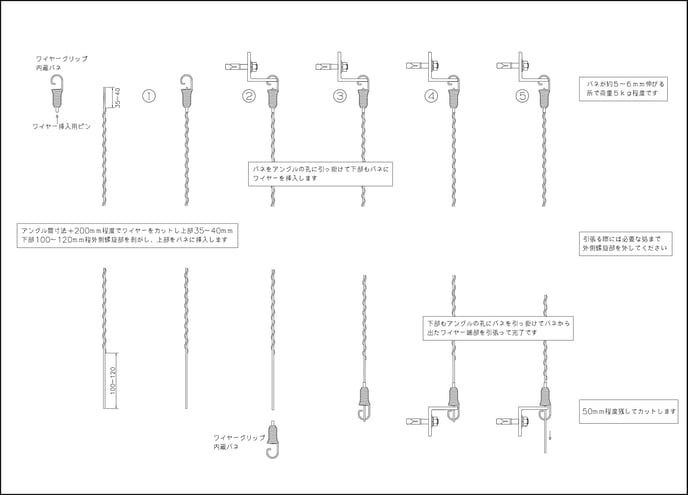

     パターン①：Lアングル × 被膜φ6スパイラルワイヤーセット



    ダウンロード (PDF)

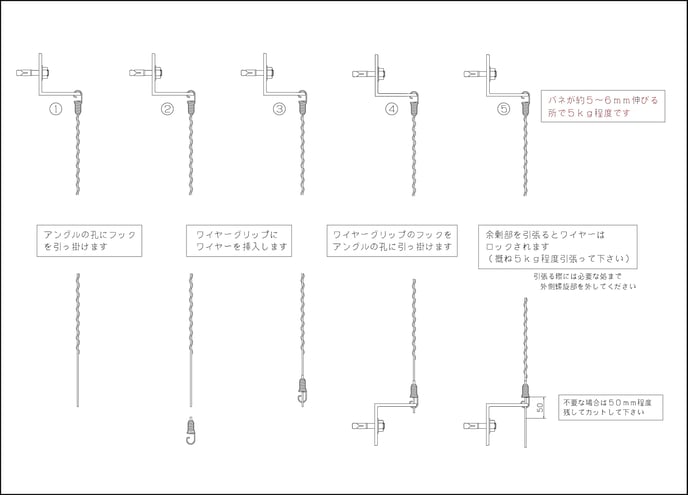

     パターン②：Lアングル × 被膜φ6スパイラルワイヤーロール + グリップ内蔵バネフック



    ダウンロード (PDF)
