ワイヤー式壁面緑化工法 アルティマ壁面緑化システム (PAT.P)
|
部材構成×ワイヤー張り×納まり支持材別：参考概算設計価格
|
- 概算設計価格は税抜きとなります
- 2種類の部材構成 (パターン①_スパイラルワイヤーセット、パターン②_ワイヤーロール+グリップ内蔵バネフック)
- 3種類のワイヤー張り (ストライプ_縦のみ、チェッククロス_縦×横、ダイヤクロス_斜め)
- 4種類の納まり支持材 (Lアングル、アルミ製緑化レール、アイボルト付き支柱、ボルト支柱)
- アルミ製緑化レールはH4,000となります
- アイボルト付き支柱のH5,000～H8,000の振れ止めはアイボルト付き支柱となります
|
ワイヤー張りパターン：ストライプ(縦のみ)
|
|||||
| 高さ | ～H5,000(4,000) | H5,000(4,000)～H8,000 | H8,000～ | ||
| 寸法例(ワイヤーピッチ@200) | W2,000×H3,000 | W4,000×H6,000 | W4,000×H15,000 | ||
| 備考 | - |
振れ止め： Lアングル(支柱) |
振れ止め： 支柱+ワイヤーセット |
振れ止め推奨 | |
| 納まり支持材 | 部材構成 | ||||
| Lアングル | パターン① | 172,000円 | 512,000円 | 402,000円 | 937,000円 |
| パターン② | 253,000円 | 628,000円 | 515,000円 | 1,132,000円 | |
| アルミ製緑化レール | パターン① | 88,000円 | - | 248,000円 | 492,000円 |
| パターン② | 173,000円 | - | 361,000円 | 687,000円 | |
| アイボルト付き支柱 | パターン① | 120,000円 | 339,000円 | - | 622,000円 |
| パターン② | 199,000円 | 451,000円 | - | 817,000円 | |
| ボルト支柱 | パターン① | 129,000円 | - | 308,000円 | 555,000円 |
| パターン② | 209,000円 | - | 417,000円 | 745,000円 | |
|
ワイヤー張りパターン：チェッククロス(縦×横)
|
|||
| 高さ | ～H5,000(4,000) | ||
| 寸法例(ワイヤーピッチ@200×600) | W2,000×H3,000 | ||
| 備考 |
アンカーが打てない開口部に設置 |
アンカーが打てる壁面に設置 |
|
| 納まり支持材 | 部材構成 | ||
| Lアングル | パターン① | 209,000円 | 217,000円 |
| パターン② | 289,000円 | 294,000円 | |
| アルミ製緑化レール | パターン① | 129,000円 | 132,000円 |
| パターン② | 210,000円 | 194,000円 | |
| アイボルト付き支柱 | パターン① | 157,000円 | 161,000円 |
| パターン② | 236,000円 | 238,000円 | |
| ボルト支柱 | パターン① | 166,000円 | 174,000円 |
| パターン② | 245,000円 | 250,000円 | |
|
ワイヤー張りパターン：ダイヤクロス(斜め)
|
||
| 高さ | ～H5,000(4,000) | |
| 寸法例(ワイヤーピッチ@200×250×500) | W2,000×H3,000 | |
| 備考 |
H5,000(4,000)以上も設置可能 |
|
| 納まり支持材 | 部材構成 | |
| Lアングル | パターン① | 232,000円 |
| パターン② | 293,000円 | |
| アルミ製緑化レール | パターン① | 141,000円 |
| パターン② | 202,000円 | |
| アイボルト付き支柱 | パターン① | 149,000円 |
| パターン② | 210,000円 | |
| ボルト支柱 | パターン① | 161,000円 |
| パターン② | 222,000円 | |
ロングスパン (ワイヤー長：6-8m程度)にも対応。
納まり支柱別ラインアップの詳細、及び参考概算設計価格をご確認下さい。
一番お得な構成は、【納まり仕様：アルミ製緑化レール、部材構成パターン①】となっております。
|

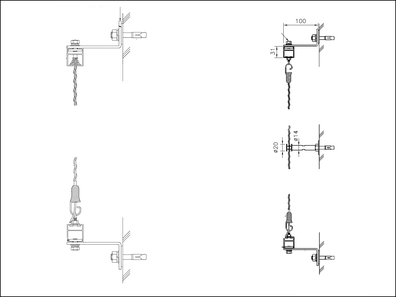

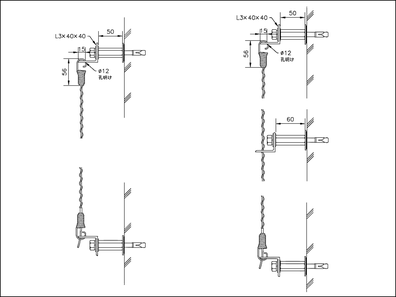

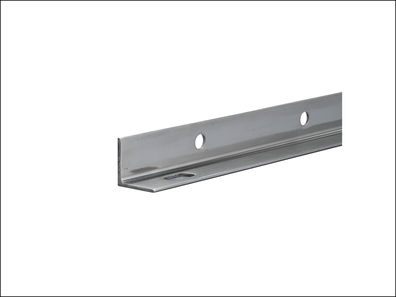

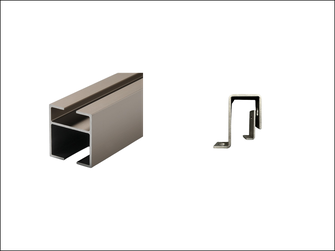

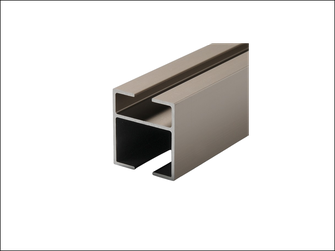

納まり支持材別 (Lアングル、アルミ製緑化レール、アイボルト付き支柱、ボルト支柱)
|
|

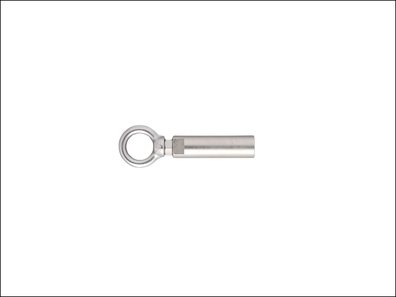

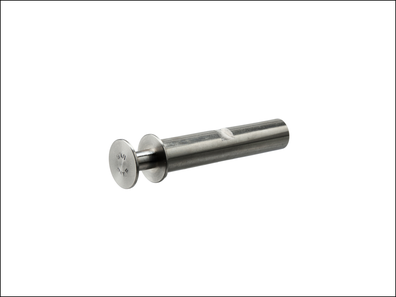

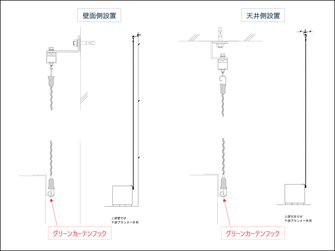

アイボルト付き支柱
|
|
|
ワイヤーセット1本辺りの引張荷重について
|
ワイヤーセット1本辺りの引張荷重値について、よくご質問を受けます。
どのような納まり支持材(Lアングルやアルミ製緑化レール等)でも、ワイヤーセット1本辺りの荷重値は上端、下端支持材それぞれに5kg～10kg程度になります。
ご参考下さい。
