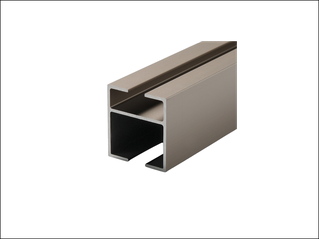

    納まり支持材：アルミ製緑化レール (DXF)





    納まり支持材：アイボルト付き支柱 (DXF)





    納まり支持材：ボルト支柱 (DXF)







    被膜φ6スパイラルワイヤーセットがお得な3つの理由



    		躯体にLアングル直付けではなく、Lアングル持ち出しをお勧めする理由 Lアングルではなく、アルミ製緑化レールをお勧めする理由




     部材構成×ワイヤー張り×納まり支持材別：参考概算設計価格



    • 概算設計価格は税抜きとなります
    • 2種類の部材構成 (パターン①_スパイラルワイヤーセット、パターン②_ワイヤーロール+グリップ内蔵バネフック)
    • 3種類のワイヤー張り (ストライプ_縦のみ、チェッククロス_縦×横、ダイヤクロス_斜め)
    • 4種類の納まり支持材 (Lアングル、アルミ製緑化レール、アイボルト付き支柱、ボルト支柱)
    • アルミ製緑化レールはH4,000となります
    • アイボルト付き支柱のH5,000～H8,000の振れ止めはアイボルト付き支柱となります



    ワイヤー張りパターン：ストライプ(縦のみ)



     高さ ～H5,000(4,000) H5,000(4,000)～H8,000 H8,000～
    寸法例(ワイヤーピッチ@200) W2,000×H3,000 W4,000×H6,000 W4,000×H15,000
    備考 -

    振れ止め：

    Lアングル(支柱)

    振れ止め：

    支柱+ワイヤーセット

    		振れ止め推奨
    納まり支持材 部材構成
    Lアングル パターン① 172,000円 512,000円 402,000円 937,000円
    パターン② 253,000円 628,000円 515,000円 1,132,000円
    アルミ製緑化レール パターン① 88,000円 - 248,000円 492,000円
    パターン② 173,000円 - 361,000円 687,000円
    アイボルト付き支柱 パターン① 120,000円 339,000円 - 622,000円
    パターン② 199,000円 451,000円 - 817,000円
    ボルト支柱 パターン① 129,000円 - 308,000円 555,000円
    パターン② 209,000円 - 417,000円 745,000円

    ロングスパン (ワイヤー長：6-8m程度)にも対応。

    納まり支柱別ラインアップの詳細、及び参考概算設計価格をご確認下さい。



    一番お得な構成は、【納まり仕様：アルミ製緑化レール、部材構成パターン①】となっております。






     ワイヤー張りパターン_ストライプ (縦のみ)

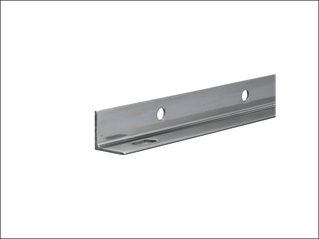

    ワイヤー納まり支持材：Lアングル



    アングルA

    アングルB

    アングルC

    アングルD

    • 高さ：H5,000以下
    • 高さ：H5,000～H8,000
    • 振れ止め_Lアングル
    • 高さ：H5,000～H8,000
    • 振れ止め_支柱＋α
    • 高さ：H8,000以上
    • ワイヤーセット連結
    • ワイヤー振れ止め推奨




    詳細はこちら



    		詳細はこちら 詳細はこちら  詳細はこちら



    ワイヤー納まり支持材：アルミ製緑化レール



    レールA

    レールB

    レールC

    レールD

    • 高さ：H4,000以下
    • 設置箇所_壁付
    • 高さ：H4,000以下
    • 設置箇所_天井付
    • 高さ：H4,000～H8,000
    • 設置箇所_壁付
    • 振れ止め_支柱＋α
    • 高さ：H8,000以上
    • 設置箇所_壁付
    • ワイヤーセット連結
    • 振れ止め推奨




    詳細はこちら



    		詳細はこちら 詳細はこちら  詳細はこちら

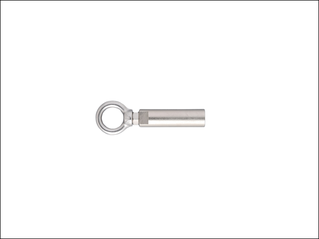

    ワイヤー納まり支持材：アイボルト付き支柱



    アイボルトA

    アイボルトB

    アイボルトC

    • 高さ：H5,000以下
    • 高さ：H5,000～H8,000
    • 振れ止め_アイボルト付き支柱
    • 高さ：H8,000以上
    • ワイヤーセット連結
    • ワイヤー振れ止め推奨




    詳細はこちら



    		詳細はこちら 詳細はこちら

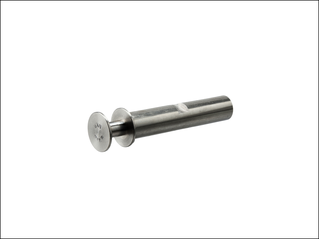

    ワイヤー納まり支持材：ボルト支柱



    ボルトA

    ボルトB

    ボルトC

    • 高さ：H5,000以下
    • 高さ：H5,000～H8,000
    • 振れ止め_支柱＋α
    • 高さ：H8,000以上
    • ※ アイボルト付き支柱と同様の構成




    詳細はこちら



    		詳細はこちら 詳細はこちら

     ストライプ A： ～H5,00



     アングル A： ～H5,000



    ※ 中間振れ止め：Lアングル不要





    寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm)



    		概算設計価格 (税抜)
    パターン①
    • 被膜φ6 スパイラルワイヤーセット L=3,200×10本
    • Lアングル(SUS)×4m
    • 高ナット×8本
    		172,000円
    パターン②
    • スパイラルワイヤーロール100m×1巻
    • グリップ内蔵バネフック×20個
    • Lアングル(SUS)×4m
    • 高ナット×8本
    		253,000円
    • アンカーボルト及び取付工事費用、植栽費用、メンテナンス費用は含まれておりません
    • Lアングルを固定する支柱ピッチは@600を基準とします
    • ワイヤーピッチは@200～300を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。
    • アングル穴あけ寸法 φ12～14 (上下共通)
    • アングル穴あけ寸法指定あり




    DXF

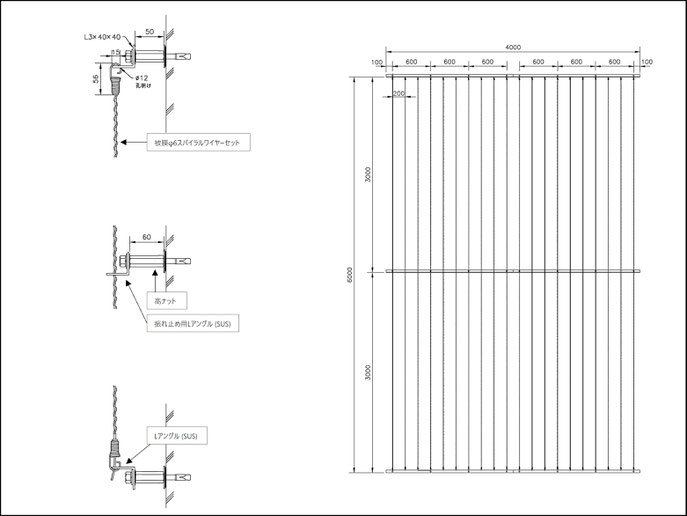

     ストライプ B： H5,000～H8,000 (振れ止め：Lアングル)



     アングル B： H5,000～H8,000 (振れ止め：Lアングル)



    ※ 推奨　中間振れ止め：Lアングル





    寸法例：W4,000mm×H6,000mm (ワイヤーピッチ@200mm)



    		概算設計価格 (税抜)
    パターン①
    • 被膜φ6 スパイラルワイヤーセット L=6,200×20本
    • Lアングル(SUS)×12m
    • 高ナット×24本
    		512,000円
    パターン②
    • スパイラルワイヤーロール100m×2巻
    • グリップ内蔵バネフック×40個
    • Lアングル(SUS)×12m
    • 高ナット×24本
    		628,000円
    • アンカーボルト及び取付工事費用、植栽費用、メンテナンス費用は含まれておりません
    • Lアングルを固定する支柱ピッチは@600を基準とします
    • ワイヤーピッチは@200～300を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。
    • アングル穴あけ寸法 φ12～14 (上下共通)
    • アングル穴あけ寸法指定あり




    DXF

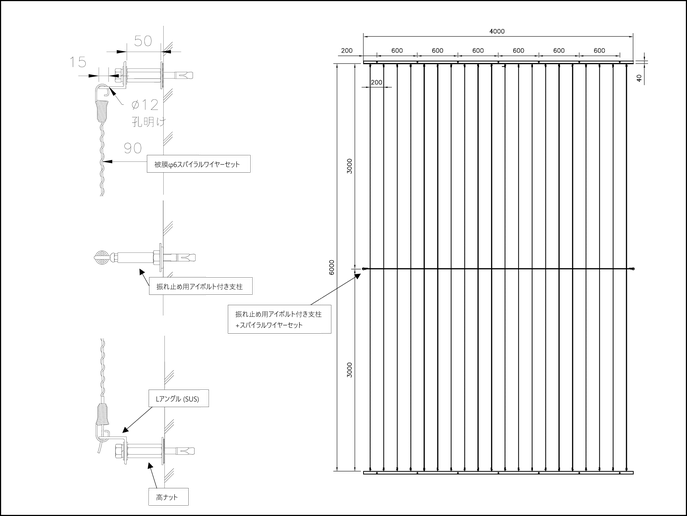

     ストライプ C： H5,000～H8,000 (振れ止め：支柱＋α)



     アングル C： H5,000～H8,000 (振れ止め：支柱＋α)



    ※ 推奨　中間振れ止め：アイボルト付き支柱＋被膜φ6 スパイラルワイヤーセット





    寸法例：W4,000mm×H6,000mm (ワイヤーピッチ@200mm)



    		概算設計価格 (税抜)
    パターン①
    • 被膜φ6 スパイラルワイヤーセット L=6,200×20本
    • Lアングル(SUS)×8m
    • 高ナット×16本
    • 振れ止め用 被膜φ6 スパイラルワイヤーセット L=4,100×20本
    • 振れ止め用 アイボルト付き支柱×2本
    		402,000円
    パターン②
    • スパイラルワイヤーロール100m×2巻
    • グリップ内蔵バネフック×42個
    • Lアングル(SUS)×8m
    • 高ナット×16本
    • 振れ止め用 アイボルト付き支柱×2本
    		515,000円
    • アンカーボルト及び取付工事費用、植栽費用、メンテナンス費用は含まれておりません
    • Lアングルを固定する支柱ピッチは@600を基準とします
    • ワイヤーピッチは@200～300を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。
    • アングル穴あけ寸法 φ12～14 (上下共通)
    • アングル穴あけ寸法指定あり




    DXF

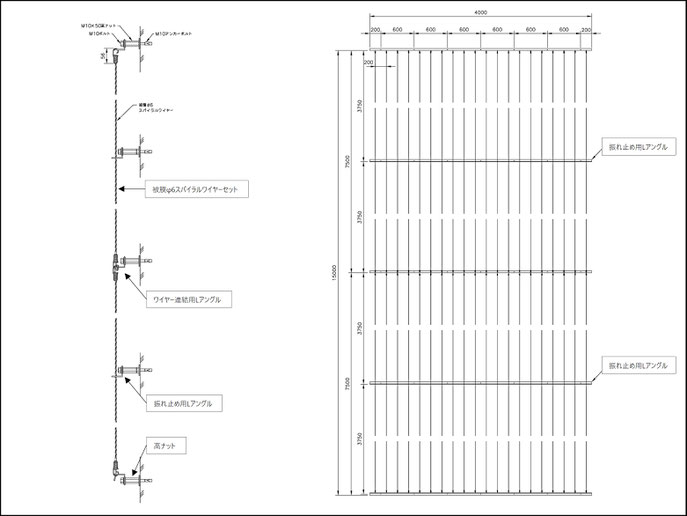

     ストライプ D： H8,000～



     アングル D： H8,000～



    ※ スパイラルワイヤーセット連結構成

    ※ 推奨　中間振れ止め：Lアングル





    寸法例：W4,000mm×H15,000mm (ワイヤーピッチ@200mm)



    		概算設計価格 (税抜)
    パターン①
    • 被膜φ6 スパイラルワイヤーセット L=7,700×40本
    • Lアングル(SUS)×20m
    • 高ナット×40本
    		937,000円
    パターン②
    • スパイラルワイヤーロール100m×4巻
    • グリップ内蔵バネフック×80個
    • Lアングル(SUS)×20m
    • 高ナット×40本
    		1,132,000円
    • アンカーボルト及び取付工事費用、植栽費用、メンテナンス費用は含まれておりません
    • Lアングルを固定する支柱ピッチは@600を基準とします
    • ワイヤーピッチは@200～300を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。
    • アングル穴あけ寸法 φ12～14 (上下共通)
    • アングル穴あけ寸法指定あり




    DXF

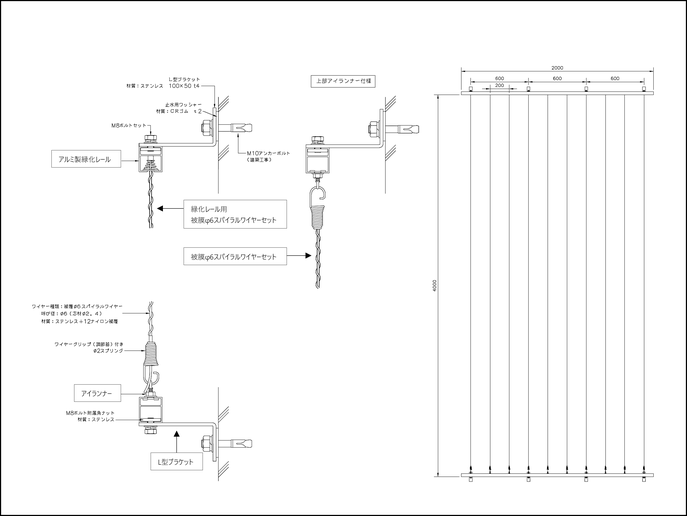

    チェッククロス E： ～H5,000 (開口部)



     レール A： ～H4,000 (壁付)



    ※ 中間振れ止め不要





    寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm)



    		概算設計価格 (税抜)
    パターン①
    • 緑化レール用 被膜φ6 スパイラルワイヤーセット L=3,200×10本
    • アルミ製緑化レール L=2,000×2本
    • L型ブラケット(壁付け用)×8組
    • アイランナー×10個
    		88,000円
    パターン②
    • スパイラルワイヤーロール100m×1巻
    • グリップ内蔵バネフック×20個
    • アルミ製緑化レール L=2,000×2本
    • L型ブラケット(壁付け用)×8組
    • アイランナー×20個
    		173,000円
    • アンカーボルト及び取付工事費用、植栽費用、メンテナンス費用は含まれておりません
    • L型ブラケットの取付ピッチは@600を基準とします
    • 縦方向のみで構成するワイヤーピッチは自由に設計出来ます
    • ワイヤーピッチは@200～300を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。




    DXF




     チェッククロス F： ～H5,000



     レール B： ～H4,000 (天井付)



    ※ 中間振れ止め不要

    ※ 納まり：天井付け





    寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm)



    		概算設計価格 (税抜)
    パターン①
    • 緑化レール用 被膜φ6 スパイラルワイヤーセット L=3,200×10本
    • アルミ製緑化レール L=2,000×2本
    • コの字型ブラケット(天井付け用)×8組
    • アイランナー×10個
    		88,000円
    パターン②
    • スパイラルワイヤーロール100m×1巻
    • グリップ内蔵バネフック×20個
    • アルミ製緑化レール L=2,000×2本
    • コの字型ブラケット(天井付け用)×8組
    • アイランナー×10個
    		173,000円
    • アンカーボルト及び取付工事費用、植栽費用、メンテナンス費用は含まれておりません
    • コの字型ブラケットの取付ピッチは@600を基準とします
    • 縦方向のみで構成するワイヤーピッチは自由に設計出来ます
    • ワイヤーピッチは@200～300を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。




    DXF




     ダイヤクロス G： ～H5,000



     レール C： H4,000～H8,000 (壁付)



    ※ 推奨　中間振れ止め：ボルト支柱＋被膜φ6 スパイラルワイヤーセット





    寸法例：W4,000mm×H6,000mm (ワイヤーピッチ@200mm)



    		概算設計価格 (税抜)
    パターン①
    • 被膜φ6 スパイラルワイヤーセット L=6,200×20本
    • アルミ製緑化レール L=2,000×4本
    • レールジョイントプレート×2組
    • L型ブラケット(壁付け用)×16組
    • アイランナー×40個
    • 振れ止め用 被膜φ6 スパイラルワイヤーセット L=4,200×1本
    • 振れ止め用 ボルト支柱×2本
    		248,000円
    パターン②
    • スパイラルワイヤーロール100m×2巻
    • グリップ内蔵バネフック×42個
    • アルミ製緑化レール L=2,000×4本
    • レールジョイントプレート×2組
    • L型ブラケット(壁付け用)×16組
    • アイランナー×40個
    • 振れ止め用 ボルト支柱×2本
    		361,000円
    • アンカーボルト及び取付工事費用、植栽費用、メンテナンス費用は含まれておりません
    • L型ブラケットの取付ピッチは@600を基準とします
    • ワイヤーピッチは@200～300を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。
    • 中間振れ止め：アイボルト付き支柱も可能




    DXF

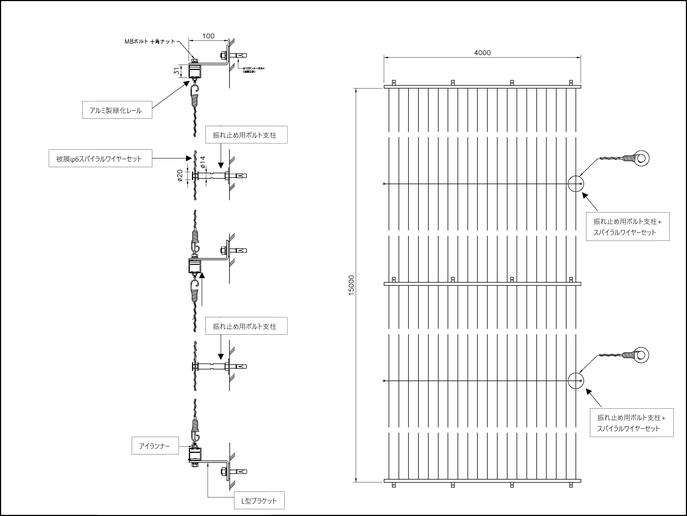

     ダイヤクロス G： ～H5,000



     レール D： H8,000～ (壁付)



    ※ スパイラルワイヤーセット連結構成

    ※ 推奨　中間振れ止め：ボルト支柱＋被膜φ6 スパイラルワイヤーセット





    寸法例：W4,000mm×H15,000mm (ワイヤーピッチ@200mm)



    		概算設計価格 (税抜)
    パターン①
    • 被膜φ6 スパイラルワイヤーセット L=7,700×40本
    • アルミ製緑化レール L=2,000×6本
    • レールジョイントプレート×3組
    • L型ブラケット(壁付け用)×24組
    • アイランナー×80個
    • 振れ止め用 被膜φ6 スパイラルワイヤーセット L=4,200×2本
    • 振れ止め用 ボルト支柱×4本
    		492,000円
    パターン②
    • スパイラルワイヤーロール100m×4巻
    • グリップ内蔵バネフック×84個
    • アルミ製緑化レール L=2,000×6本
    • レールジョイントプレート×3組
    • L型ブラケット(壁付け用)×24組
    • アイランナー×80個
    • 振れ止め用 ボルト支柱×4本
    		687,000円
    • アンカーボルト及び取付工事費用、植栽費用、メンテナンス費用は含まれておりません
    • L型ブラケットの取付ピッチは@600を基準とします
    • ワイヤーピッチは@200～300を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。
    • 中間振れ止め：アイボルト付き支柱も可能




    DXF




    チェッククロス E： ～H5,000 (開口部)



     アイボルト A： ～H5,000



    ※ 中間振れ止め不要





    寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm)



    		概算設計価格 (税抜)
    パターン①
    • 被膜φ6 スパイラルワイヤーセット L=3,200×11本
    • アイボルト付き支柱×22本
    		120,000円
    パターン②
    • スパイラルワイヤーロール100m×1巻
    • グリップ内蔵バネフック×22個
    • アイボルト付き支柱×22本
    		199,000円
    • アンカーボルト及び取付工事費用、植栽費用、メンテナンス費用は含まれておりません
    • ワイヤーピッチは@200～300を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。




    DXF

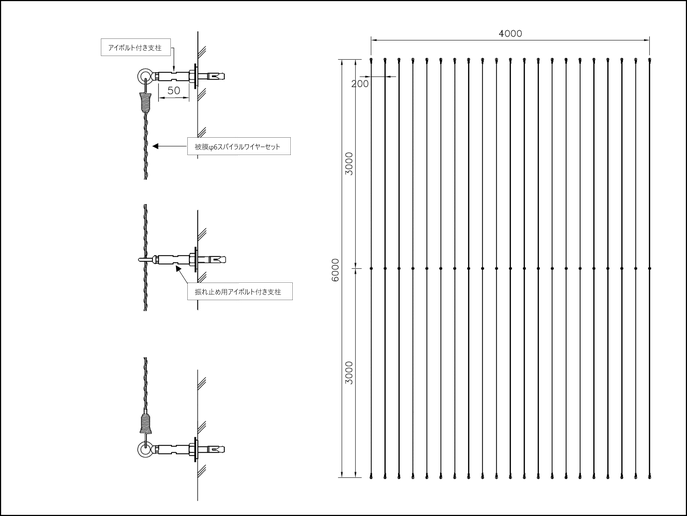

    チェッククロス E： ～H5,000 (開口部)



     アイボルト B： H5,000～8,000



    ※ 中間振れ止め：アイボルト付き支柱＋被膜φ6 スパイラルワイヤーセット





    寸法例：W4,000mm×H6,000mm (ワイヤーピッチ@200mm)



    		概算設計価格 (税抜)
    パターン①
    • 被膜φ6 スパイラルワイヤーセット L=6,200×21本
    • アイボルト付き支柱×42本
    • 振れ止め用 アイボルト付き支柱×21本
    		339,000円
    パターン②
    • スパイラルワイヤーロール100m×2巻
    • グリップ内蔵バネフック×42個
    • アイボルト付き支柱×42本
    • 振れ止め用 アイボルト付き支柱×21本
    		451,000円
    • アンカーボルト及び取付工事費用、植栽費用、メンテナンス費用は含まれておりません
    • ワイヤーピッチは@200～300を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。




    DXF




    チェッククロス E： ～H5,000 (開口部)



     アイボルト C： H8,000～



    ※ 中間振れ止め：アイボルト付き支柱＋被膜φ6 スパイラルワイヤーセット





    寸法例：W4,000mm×H15,000mm (ワイヤーピッチ@200mm)



    		概算設計価格 (税抜)
    パターン①
    • 被膜φ6 スパイラルワイヤーセット L=7,700×40本
    • アイボルト付き支柱×60本
    • 振れ止め用 アイボルト付き支柱×40本
    		622,000円
    パターン②
    • スパイラルワイヤーロール100m×4巻
    • グリップ内蔵バネフック×80個
    • アイボルト付き支柱×60本
    • 振れ止め用 アイボルト付き支柱×40本
    		817,000円
    • アンカーボルト及び取付工事費用、植栽費用、メンテナンス費用は含まれておりません
    • ワイヤーピッチは@200～300を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。




    DXF

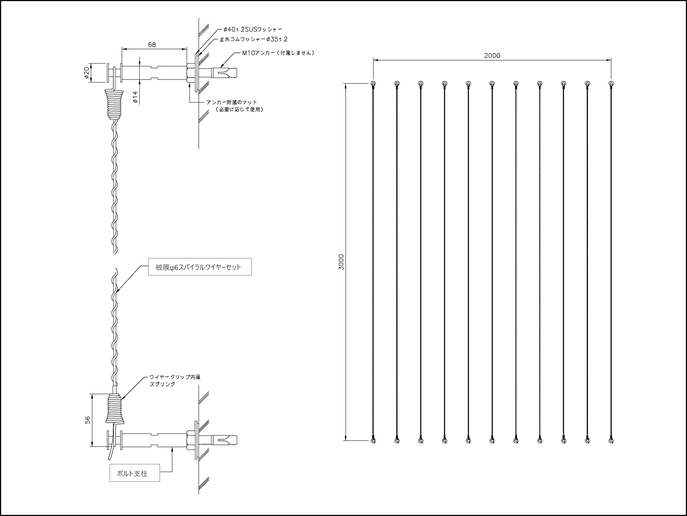

    チェッククロス E： ～H5,000 (開口部)



     ボルト A： ～H5,000



    ※ 中間振れ止め不要





    寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm)



    		概算設計価格 (税抜)
    パターン①
    • 被膜φ6 スパイラルワイヤーセット L=3,200×11本
    • ボルト支柱×22本
    		129,000円
    パターン②
    • スパイラルワイヤーロール100m×1巻
    • グリップ内蔵バネフック×22個
    • ボルト支柱×22本
    		209,000円
    • アンカーボルト及び取付工事費用、植栽費用、メンテナンス費用は含まれておりません
    • ワイヤーピッチは@200～300を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。




    DXF




    チェッククロス E： ～H5,000 (開口部)



     ボルト B： H5,000～8,000



    ※ 中間振れ止め：ボルト支柱＋被膜φ6 スパイラルワイヤーセット





    寸法例：W4,000mm×H6,000mm (ワイヤーピッチ@200mm)



    		概算設計価格 (税抜)
    パターン①
    • 被膜φ6 スパイラルワイヤーセット L=6,200×21本
    • ボルト支柱×42本
    • 振れ止め用 被膜φ6 スパイラルワイヤーセット L=4,200×1本
    • 振れ止め用 ボルト支柱×2本
    		308,000円
    パターン②
    • スパイラルワイヤーロール100m×2巻
    • グリップ内蔵バネフック×44個
    • ボルト支柱×42本
    • 振れ止め用 ボルト支柱×2本
    		417,000円
    • アンカーボルト及び取付工事費用、植栽費用、メンテナンス費用は含まれておりません
    • ワイヤーピッチは@200～300を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。




    DXF
