ワイヤー式壁面緑化工法 アルティマ壁面緑化システム (PAT.P)
|
張りパターン×納まり仕様：参考概算設計価格
|
|
ストライプ(縦のみ)
|
|||||
| 高さ | ～H5,000(4,000) | H5,000(4,000)～H8,000 | H8,000～ | ||
| 寸法例(ワイヤーピッチ@200) | W2,000×H3,000 | W4,000×H6,000 | W4,000×H15,000 | ||
| 備考 | - |
振れ止め： Lアングル(支柱) |
振れ止め： 支柱+ワイヤーセット |
振れ止め推奨 | |
| Lアングル | パターン① | 172,000円 | 512,000円 | 402,000円 | 937,000円 |
| パターン② | 253,000円 | 628,000円 | 515,000円 | 1,132,000円 | |
| アルミ製緑化レール | パターン① | 88,000円 | - | 248,000円 | 492,000円 |
| パターン② | 173,000円 | - | 361,000円 | 687,000円 | |
| アイボルト付き支柱 | パターン① | 120,000円 | 339,000円 | - | 622,000円 |
| パターン② | 199,000円 | 451,000円 | - | 817,000円 | |
| ボルト支柱 | パターン① | 129,000円 | - | 308,000円 | 555,000円 |
| パターン② | 209,000円 | - | 417,000円 | 745,000円 | |
|
チェッククロス(縦×横)
|
|||
| 高さ | ～H5,000(4,000) | ||
| 寸法例(ワイヤーピッチ@200×600) | W2,000×H3,000 | ||
| 備考 |
アンカーが打てない開口部に設置 |
アンカーが打てる壁面に設置 |
|
| Lアングル | パターン① | 219,000円 | 217,000円 |
| パターン② | - | 294,000円 | |
| アルミ製緑化レール | パターン① | 139,000円 | 132,000円 |
| パターン② | - | 194,000円 | |
| アイボルト付き支柱 | パターン① | 168,000円 | 161,000円 |
| パターン② | - | 238,000円 | |
| ボルト支柱 | パターン① | 167,000円 | 174,000円 |
| パターン② | - | 250,000円 | |
|
ダイヤクロス(斜め)
|
||
| 高さ | ～H5,000(4,000) | |
| 寸法例(ワイヤーピッチ@200×250×500) | W2,000×H3,000 | |
| 備考 |
H5,000(4,000)以上も設置可能 |
|
| Lアングル | パターン① | 232,000円 |
| パターン② | 293,000円 | |
| アルミ製緑化レール | パターン① | 141,000円 |
| パターン② | 202,000円 | |
| アイボルト付き支柱 | パターン① | 149,000円 |
| パターン② | 210,000円 | |
| ボルト支柱 | パターン① | 161,000円 |
| パターン② | 222,000円 | |
- 概算設計価格は税抜きとなります
- アルミ製緑化レールはH4,000となります
- アイボルト付き支柱のH5,000～H8,000の振れ止めはアイボルト付き支柱となります

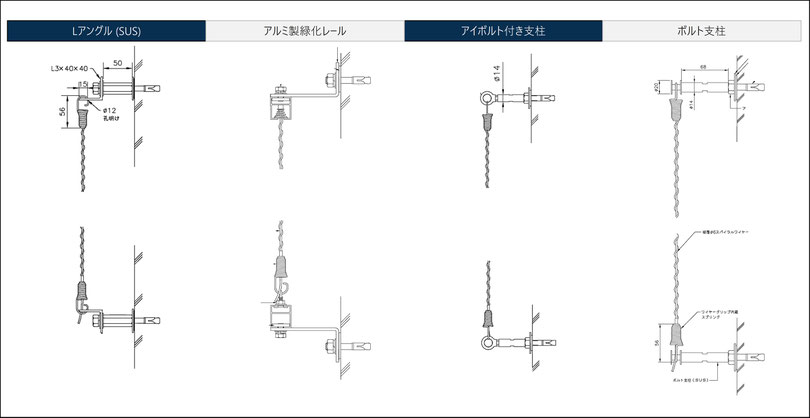

- 4種類の納まり支柱 (Lアングル、アルミ製緑化レール、アイボルト付き支柱、ボルト支柱)
- 2種類の部材構成パターン (パターン①_スパイラルワイヤーセット、パターン②_ワイヤーロール+グリップ内蔵バネフック)
- 3種類のワイヤー張りパターン (ストライプ_縦のみ、チェッククロス_縦×横、ダイヤクロス_斜め)
ロングスパン (ワイヤー長：6-8m程度)にも対応。
納まり支柱別ラインアップの詳細、及び参考概算設計価格をご確認下さい。
一番お得な構成は、【納まり仕様：アルミ製緑化レール】、【部材構成パターン①】となっております。
|
ワイヤーセット1本辺りの引張荷重について
|
ワイヤーセット1本辺りの引張荷重値について、よくご質問を受けます。
どのような納まり支持材(Lアングルやアルミ製緑化レール等)でも、ワイヤーセット1本辺りの荷重値は上端、下端支持材それぞれに5kg～10kg程度になります。
ご参考下さい。
|
部材構成パターン
|
|
パターン①：被膜φ6 スパイラルワイヤーセット
|
| 設置条件例 |
図面等で必要数量、ワイヤー長等を把握している |
| 構成例 |
L=5,000×12組、L=3,000×8組等 |
| メリット |
|
| デメリット |
|
|

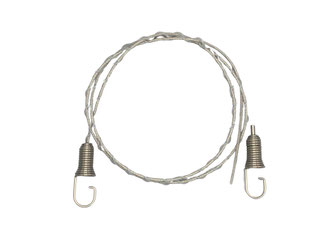

被膜φ6 スパイラルワイヤーセット
|
|
|
＊納入寸法：高さ寸法＋200mm. 例：H2,400mmの場合、スパイラルワイヤーセット L=2,600 (納入寸法)
＊H5,000以上に関して (アルミ製緑化レールはH4,000以上)、安全の為、ワイヤー振れ止めとして中間部にLアングル等の設置を推奨
|
パターン②：スパイラルワイヤーロール＋グリップ内蔵バネフック
|
| 設置条件例 |
必要な部材のおおよその数量を把握している |
| 構成例 |
全体でワイヤー長：約1,000m等 |
| メリット |
|
| デメリット |
|
※ グリップ内蔵バネフックを当社製ワイヤーや壁面緑化以外の用途に使用された場合、万が一トラブルが発生しても当社では責任を負いかねます。
|

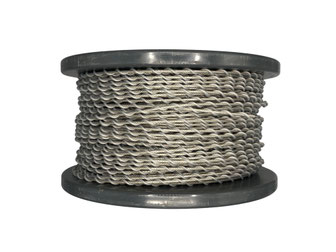

被膜φ6 スパイラルワイヤーロール
|
|
|
|

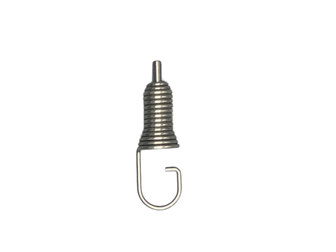

グリップ内蔵バネフック
|
|
|
＊スパイラルワイヤーロール(100m)に対して、グリップ内蔵バネフック50個 (最低ロット)としてセット販売となります
＊グリップ内蔵バネフックは弊社スパイラルワイヤー用のグリップとなります。他社ワイヤーに使用した場合、ワイヤーテンションがかからなかったり、グリップが効かない可能性がございます。
他社ワイヤーを使用されて不具合が生じた場合、当社は責任を負いかねますので、予めご了承下さい
＊スパイラルワイヤーロープ：L=6,000～8,000までは安全の為、ワイヤー振れ止めとして中間部にLアングル等の設置を推奨致します。
L=8,000以上は支持材を介して、ワイヤーセット連結を推奨致します、
