    被膜φ6スパイラルワイヤーセットがお得な3つの理由



    		Lアングルではなく、アルミ製緑化レールをお勧めする理由 ワイヤー・プランター一体型壁面緑化がお得な理由




     高さによる納まり標準構成_アルミ製緑化レール



     ワイヤーセット1本辺りの荷重値は上端、下端各緑化レールに5kg～10kg程度になります。

     2種類の部材構成 (パターン①_スパイラルワイヤーセット、パターン②_ワイヤーロール+グリップ内蔵バネフック)







    高さ 約4,000まで



    パターン①

    • 被膜φ6スパイラルワイヤーセット ×1本

    • ※ 振れ止めなしで取付可能

    パターン②

    • 被膜φ6スパイラルワイヤーロール

    •

      グリップ内蔵バネフック×2個

    • ※ 振れ止めなしで取付可能




    高さ 約4,000 ～ 約8,000まで



    パターン①

    • 被膜φ6スパイラルワイヤーセット ×1本
    • 中間振れ止め用 支柱＋α (推奨)

    パターン②

    • 被膜φ6スパイラルワイヤーロール
    • グリップ内蔵バネフック×2個
    • 中間振れ止め用 支柱＋α (推奨)

    【施工事例】アルミ製緑化レール仕様

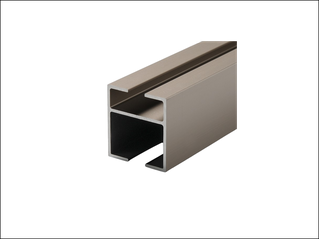

     納まり支持材_アルミ製緑化レール

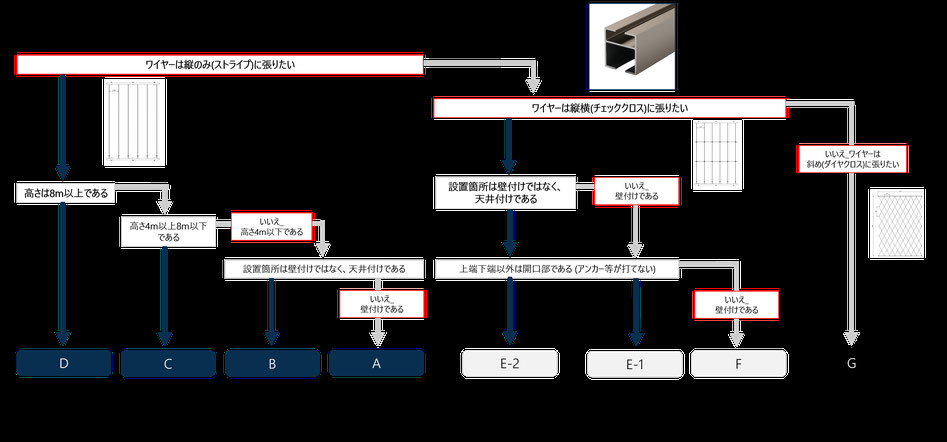

    ① ワイヤーは縦のみ(ストライプ)に張りたい



    ↓ はい ↓ いいえ



    ② 高さ8m以上である



    		② ワイヤーは縦横(チェッククロス)に張りたい
    ↓ はい ↓ いいえ ↓ はい ↓ いいえ　斜め(ダイヤクロス)に張りたい




    ③ 高さ4m以上8m以下である



    		③ 設置箇所は壁付ではなく、天井付



    ↓ はい



    		↓ いいえ 高さ4m以下 ↓ はい ↓ いいえ 壁付




    ④ 設置箇所は壁付ではなく、天井付



    		④ 設置箇所は開口部である (アンカーが打てない) ④ 設置箇所は開口部である (アンカーが打てない)
    ↓ はい ↓ いいえ ↓ はい ↓ いいえ ↓ はい ↓ いいえ



    詳細はこちら



    		詳細はこちら 詳細はこちら 詳細はこちら 詳細はこちら 詳細はこちら 詳細はこちら 詳細はこちら  詳細はこちら

    D C B A E-2 F E-1 F G

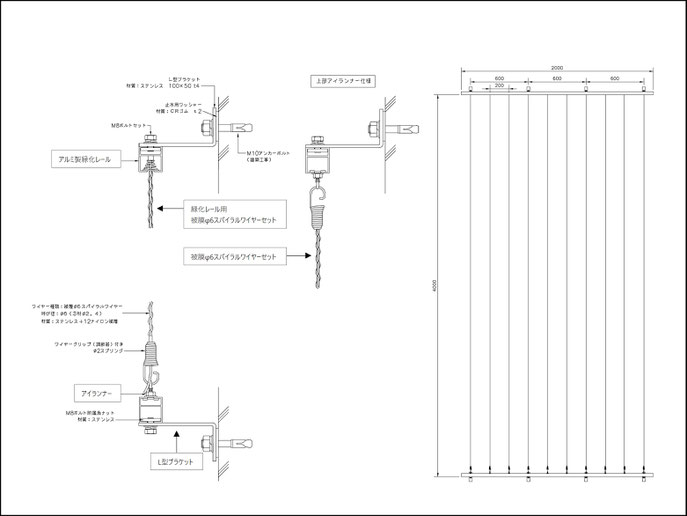

     ストライプ A：～H4,000



     ストライプ A：～H4,000 (壁付)



    ※ 中間振れ止め不要





    寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm)



    		概算設計価格 (税抜)
    パターン①
    • 緑化レール用 被膜φ6 スパイラルワイヤーセット L=3,200×10本
    • アルミ製緑化レール L=2,000×2本
    • L型ブラケット(壁付け用)×8組
    • アイランナー×10個
    		88,000円
    パターン②
    • スパイラルワイヤーロール100m×1巻
    • グリップ内蔵バネフック×20個
    • アルミ製緑化レール L=2,000×2本
    • L型ブラケット(壁付け用)×8組
    • アイランナー×20個
    		173,000円
    • アンカーボルト及び取付工事費用、植栽費用、メンテナンス費用は含まれておりません
    • L型ブラケットの取付ピッチは@600を基準とします
    • 縦方向のみで構成するワイヤーピッチは自由に設計出来ます
    • ワイヤーピッチは@200～300を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。




    DXF

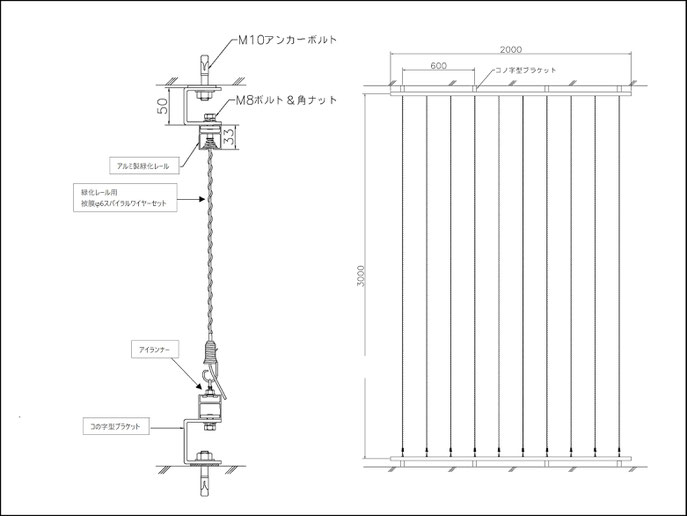

     ストライプ B：～H4,000 (天井付け)



     ストライプ B：～H4,000 (天井付)



    ※ 中間振れ止め不要

    ※ 納まり：天井付け





    寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm)



    		概算設計価格 (税抜)
    パターン①
    • 緑化レール用 被膜φ6 スパイラルワイヤーセット L=3,200×10本
    • アルミ製緑化レール L=2,000×2本
    • コの字型ブラケット(天井付け用)×8組
    • アイランナー×10個
    		88,000円
    パターン②
    • スパイラルワイヤーロール100m×1巻
    • グリップ内蔵バネフック×20個
    • アルミ製緑化レール L=2,000×2本
    • コの字型ブラケット(天井付け用)×8組
    • アイランナー×10個
    		173,000円
    • アンカーボルト及び取付工事費用、植栽費用、メンテナンス費用は含まれておりません
    • コの字型ブラケットの取付ピッチは@600を基準とします
    • 縦方向のみで構成するワイヤーピッチは自由に設計出来ます
    • ワイヤーピッチは@200～300を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。




    DXF

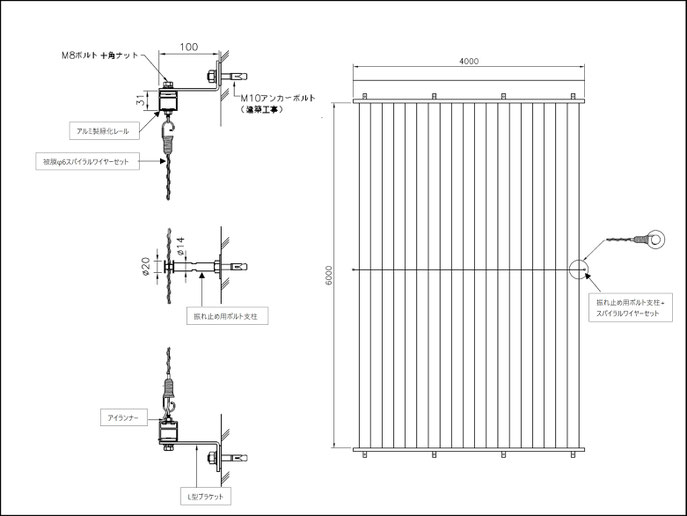

     ストライプ C： H4,000～H8,000



     ストライプ C： H4,000～H8,000 (壁付)



    ※ 推奨　中間振れ止め：ボルト支柱＋被膜φ6 スパイラルワイヤーセット





    寸法例：W4,000mm×H6,000mm (ワイヤーピッチ@200mm)



    		概算設計価格 (税抜)
    パターン①
    • 被膜φ6 スパイラルワイヤーセット L=6,200×20本
    • アルミ製緑化レール L=2,000×4本
    • レールジョイントプレート×2組
    • L型ブラケット(壁付け用)×16組
    • アイランナー×40個
    • 振れ止め用 被膜φ6 スパイラルワイヤーセット L=4,200×1本
    • 振れ止め用 ボルト支柱×2本
    		248,000円
    パターン②
    • スパイラルワイヤーロール100m×2巻
    • グリップ内蔵バネフック×42個
    • アルミ製緑化レール L=2,000×4本
    • レールジョイントプレート×2組
    • L型ブラケット(壁付け用)×16組
    • アイランナー×40個
    • 振れ止め用 ボルト支柱×2本
    		361,000円
    • アンカーボルト及び取付工事費用、植栽費用、メンテナンス費用は含まれておりません
    • L型ブラケットの取付ピッチは@600を基準とします
    • ワイヤーピッチは@200～300を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。
    • 中間振れ止め：アイボルト付き支柱も可能




    DXF

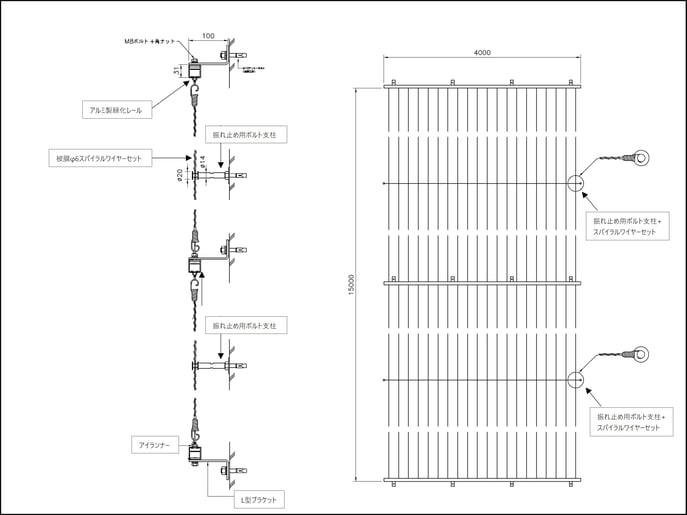

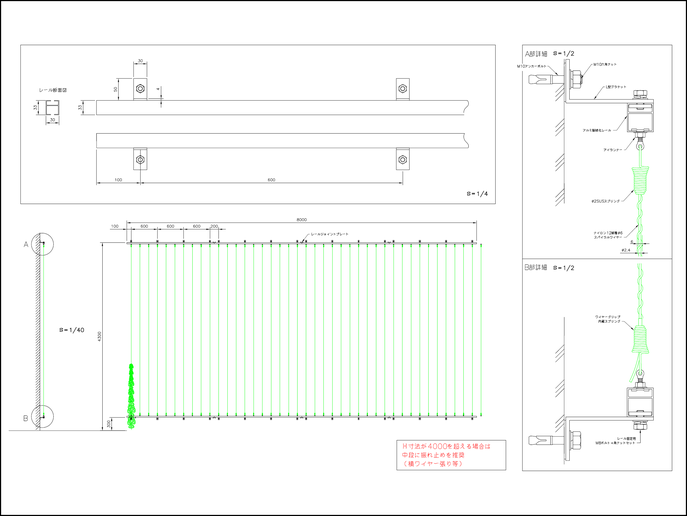

     ストライプ D： H8,000～



     ストライプ D： H8,000～ (壁付)



    ※ スパイラルワイヤーセット連結構成

    ※ 推奨　中間振れ止め：ボルト支柱＋被膜φ6 スパイラルワイヤーセット





    寸法例：W4,000mm×H15,000mm (ワイヤーピッチ@200mm)



    		概算設計価格 (税抜)
    パターン①
    • 被膜φ6 スパイラルワイヤーセット L=7,700×40本
    • アルミ製緑化レール L=2,000×6本
    • レールジョイントプレート×3組
    • L型ブラケット(壁付け用)×24組
    • アイランナー×80個
    • 振れ止め用 被膜φ6 スパイラルワイヤーセット L=4,200×2本
    • 振れ止め用 ボルト支柱×4本
    		492,000円
    パターン②
    • スパイラルワイヤーロール100m×4巻
    • グリップ内蔵バネフック×84個
    • アルミ製緑化レール L=2,000×6本
    • レールジョイントプレート×3組
    • L型ブラケット(壁付け用)×24組
    • アイランナー×80個
    • 振れ止め用 ボルト支柱×4本
    		687,000円
    • アンカーボルト及び取付工事費用、植栽費用、メンテナンス費用は含まれておりません
    • L型ブラケットの取付ピッチは@600を基準とします
    • ワイヤーピッチは@200～300を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。
    • 中間振れ止め：アイボルト付き支柱も可能




    DXF

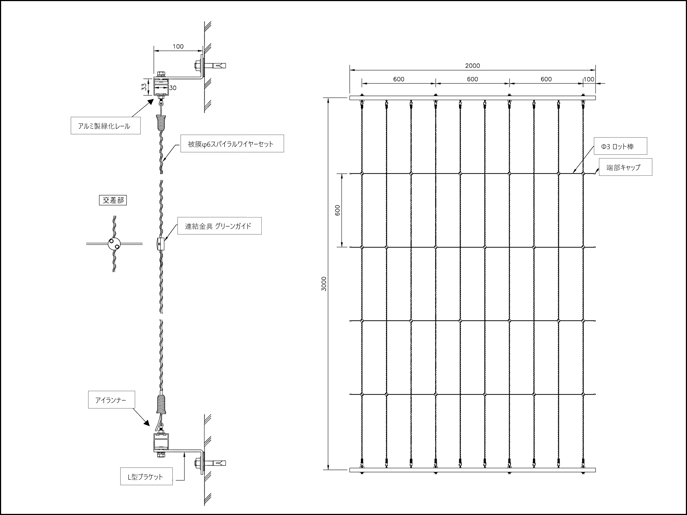

     チェッククロス E： ～H4,000 (開口部)



     チェッククロス E-1： ～H4,000 (壁付、開口部)



    ※ 上端下端以外にM10アンカーボルト等が打てない躯体：開口部での仕様になります





    寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm×600mm)



    		概算設計価格 (税抜)
    パターン①
    • 被膜φ6 スパイラルワイヤーセット L=3,200×10本
    • アルミ製緑化レール L=2,000×2本
    • L型ブラケット(壁付け用)×8組
    • アイランナー×20個
    • φ3 ロット棒 L=2,000×4本
    • 連結金具 グリーンガイド×24個
    		129,000円
    パターン②
    • スパイラルワイヤーロール100m×1巻
    • グリップ内蔵バネフック×20個
    • アルミ製緑化レール L=2,000×2本
    • L型ブラケット(壁付け用)×8組
    • アイランナー×20個
    • φ3 ロット棒 L=2,000×4本
    • 連結金具 グリーンガイド×24個
    		210,000円
    • アンカーボルト及び取付工事費用、植栽費用、メンテナンス費用は含まれておりません
    • L型ブラケットの取付ピッチは@600を基準とします
    • 縦と横を構成するワイヤーピッチは自由に計画出来ます
    • 通常は、縦@200～300×横@400～600を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。
    • 連結金具：グリーンガイドはワイヤーピッチ@200までは、縦ワイヤー1本飛ばしで設置、ワイヤーピッチ@200以上は、縦ワイヤー1本に付き、1本設置




    DXF

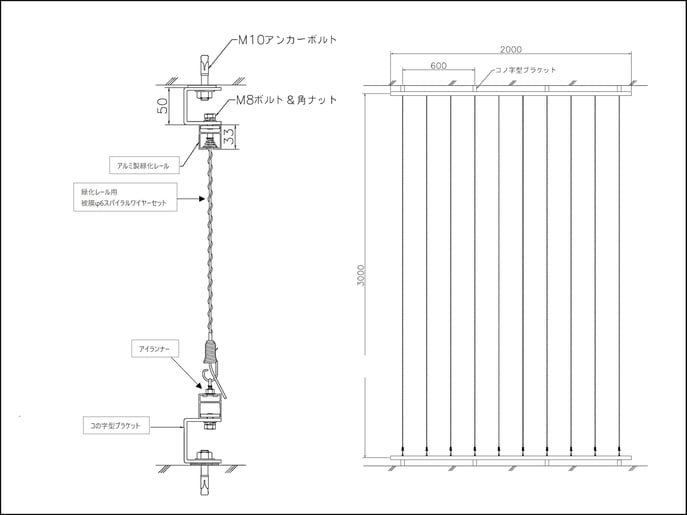

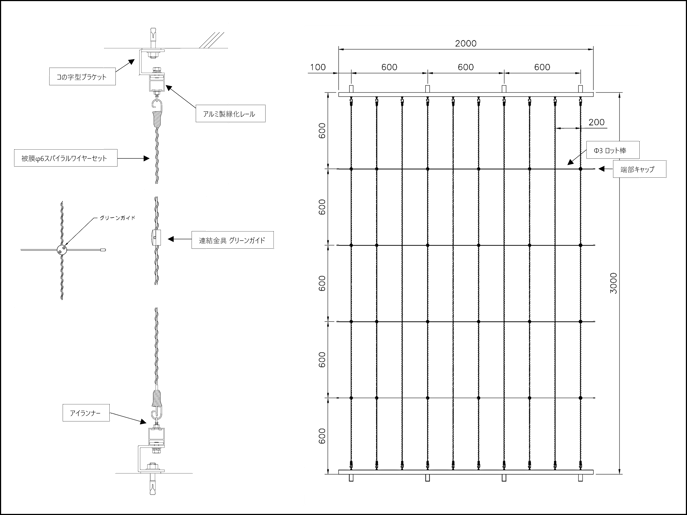

     チェッククロス F：～H4,000



     チェッククロス E-2：～H4,000 (天井付、開口部)



    ※ 上端下端以外にM10アンカーボルト等が打てない躯体：開口部での仕様になります





    寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm×600mm)



    		概算設計価格 (税抜)
    パターン①
    • 被膜φ6 スパイラルワイヤーセット L=3,200×10本
    • アルミ製緑化レール L=2,000×2本
    • コの字型ブラケット(天井付け用)×8組
    • アイランナー×20個
    • φ3 ロット棒 L=2,000×4本
    • 連結金具 グリーンガイド×24個
    		129,000円
    パターン②
    • スパイラルワイヤーロール100m×1巻
    • グリップ内蔵バネフック×20個
    • アルミ製緑化レール L=2,000×2本
    • コの字型ブラケット(天井付け用)×8組
    • アイランナー×20個
    • φ3 ロット棒 L=2,000×4本
    • 連結金具 グリーンガイド×24個
    		210,000円
    • アンカーボルト及び取付工事費用、植栽費用、メンテナンス費用は含まれておりません
    • コの字型ブラケットの取付ピッチは@600を基準とします
    • 縦と横を構成するワイヤーピッチは自由に計画出来ます
    • 通常は、縦@200～300×横@400～600を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。
    • 連結金具：グリーンガイドはワイヤーピッチ@200までは、縦ワイヤー1本飛ばしで設置、ワイヤーピッチ@200以上は、縦ワイヤー1本に付き、1本設置




    DXF

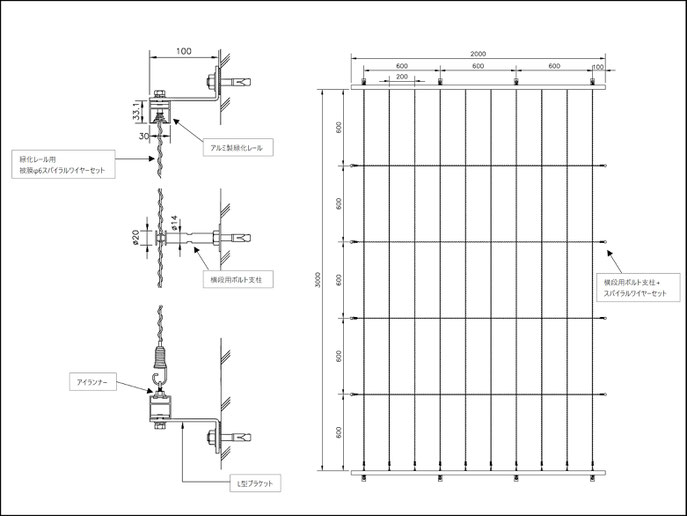

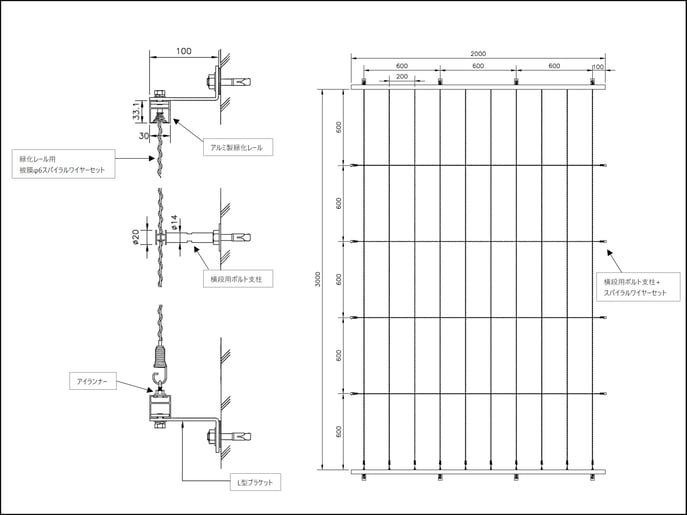

     チェッククロス F：～H4,000



     チェッククロス F：壁付



    ※ M10アンカーボルト等が打てる壁面に設置

    ※ H4,000以上も可能





    寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm×600mm)



    		概算設計価格 (税抜)
    パターン①
    • 緑化レール用 被膜φ6 スパイラルワイヤーセット L=3,200×10本
    • アルミ製緑化レール L=2,000×2本
    • L型ブラケット(壁付け用)×8組
    • アイランナー×10個
    • 横段用 被膜φ6 スパイラルワイヤーセット L=2,200×4本
    • 横段用 ボルト支柱×8本
    		132,000円
    パターン②
    • スパイラルワイヤーロール100m×1巻
    • グリップ内蔵バネフック×28個
    • アルミ製緑化レール L=2,000×2本
    • L型ブラケット(壁付け用)×8組
    • アイランナー×20個
    • 横段用 ボルト支柱×8本
    		214,000円
    • アンカーボルト及び取付工事費用、植栽費用、メンテナンス費用は含まれておりません
    • L型ブラケットの取付ピッチは@600を基準とします
    • 縦と横を構成するワイヤーピッチは自由に計画出来ます
    • 通常は、縦@200～300×横@400～600を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。
    • 横段：アイボルト付き支柱でも可




    DXF

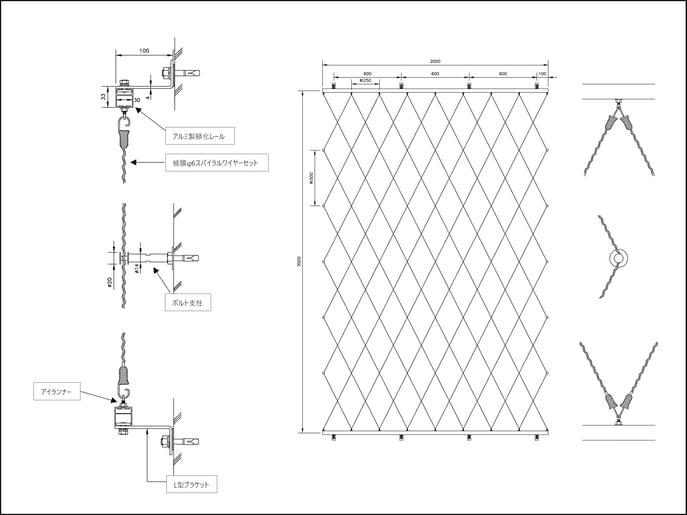

     ダイヤクロス G：～H4,000



     ダイヤクロス G：壁付



    ※ H4,000以上も可能





    寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm×250mm×500mm)



    		概算設計価格 (税抜)
    パターン①
    • 被膜φ6 スパイラルワイヤーセット L=7,200×7本
    • 被膜φ6 スパイラルワイヤーセット L=3,700×2本
    • アルミ製緑化レール L=2,000×2本
    • L型ブラケット(壁付け用)×8組
    • アイランナー×18個
    • ボルト支柱×10本
    		141,000円
    パターン②
    • スパイラルワイヤーロール100m×1巻
    • グリップ内蔵バネフック×18個
    • アルミ製緑化レール L=2,000×2本
    • L型ブラケット(壁付け用)×8組
    • アイランナー×18個
    • ボルト支柱×10本
    		202,000円
    • アンカーボルト及び取付工事費用、植栽費用、メンテナンス費用は含まれておりません
    • L型ブラケットの取付ピッチは@600を基準とします
    • 縦と横を構成するワイヤーピッチは自由に計画出来ます
    • 植栽の種類などに合わせて、ピッチをご検討下さい。
    • 横段：アイボルト付き支柱でも可




    DXF
