     ⑤ ワイヤー・プランター一体型壁面緑化：FRPプランター専用  (株式会社 トーシンコーポレーション)



    弊社壁面緑化システム部材は、プランター緑化のリーディングカンパニーであるトーシンコーポレーション様の仕様ニーズに合致した事から【TLC壁面ワイヤー】として、ご採用をいただいております。

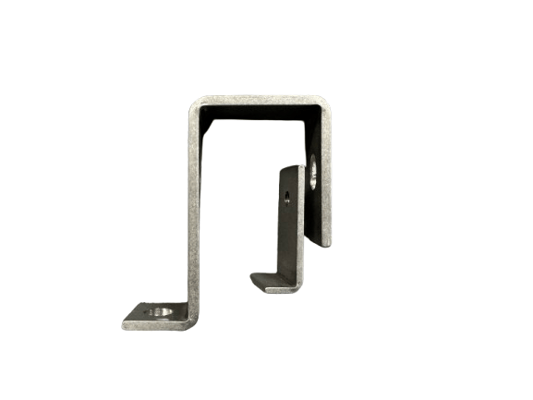

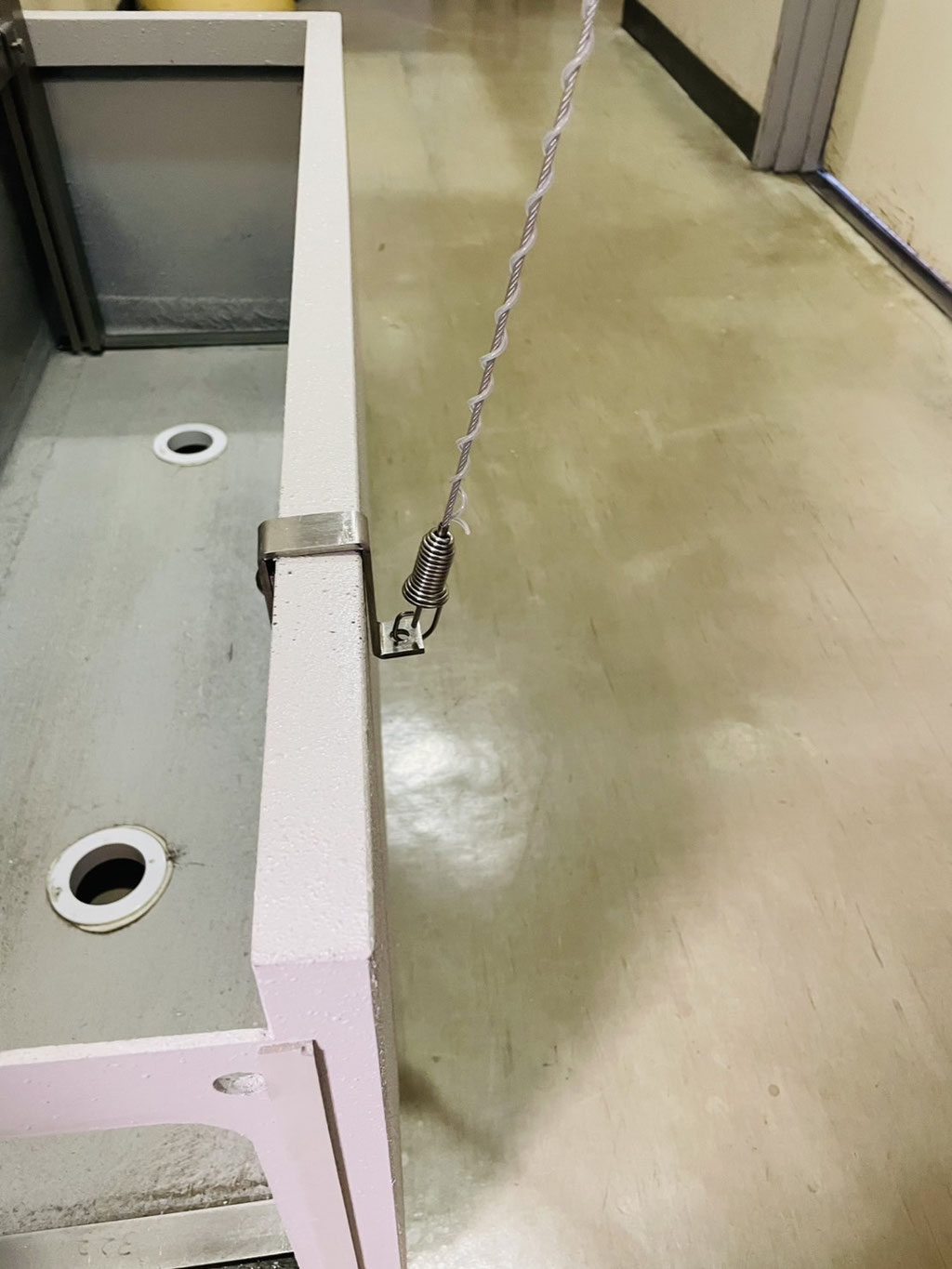

    TLC壁面ワイヤー専用部材として開発したFRP連結プランター専用 グリーンカーテンフック。グリーンカーテンフックを使用する事で、ワイヤー・プランター一体型壁面緑化を実現出来ました。



    FRPプランターは特注製作対応が出来、機能性だけでなく、景観美も重要視しているので、弊社部材との親和性が高いプランターになります。



    本システムの主な特長を4点、ご説明致します。








    理由①_施工性



    • 下端ワイヤー取付部材がグリーンカーテンフックのみ、下端レール不要、アンカー打ちも不要

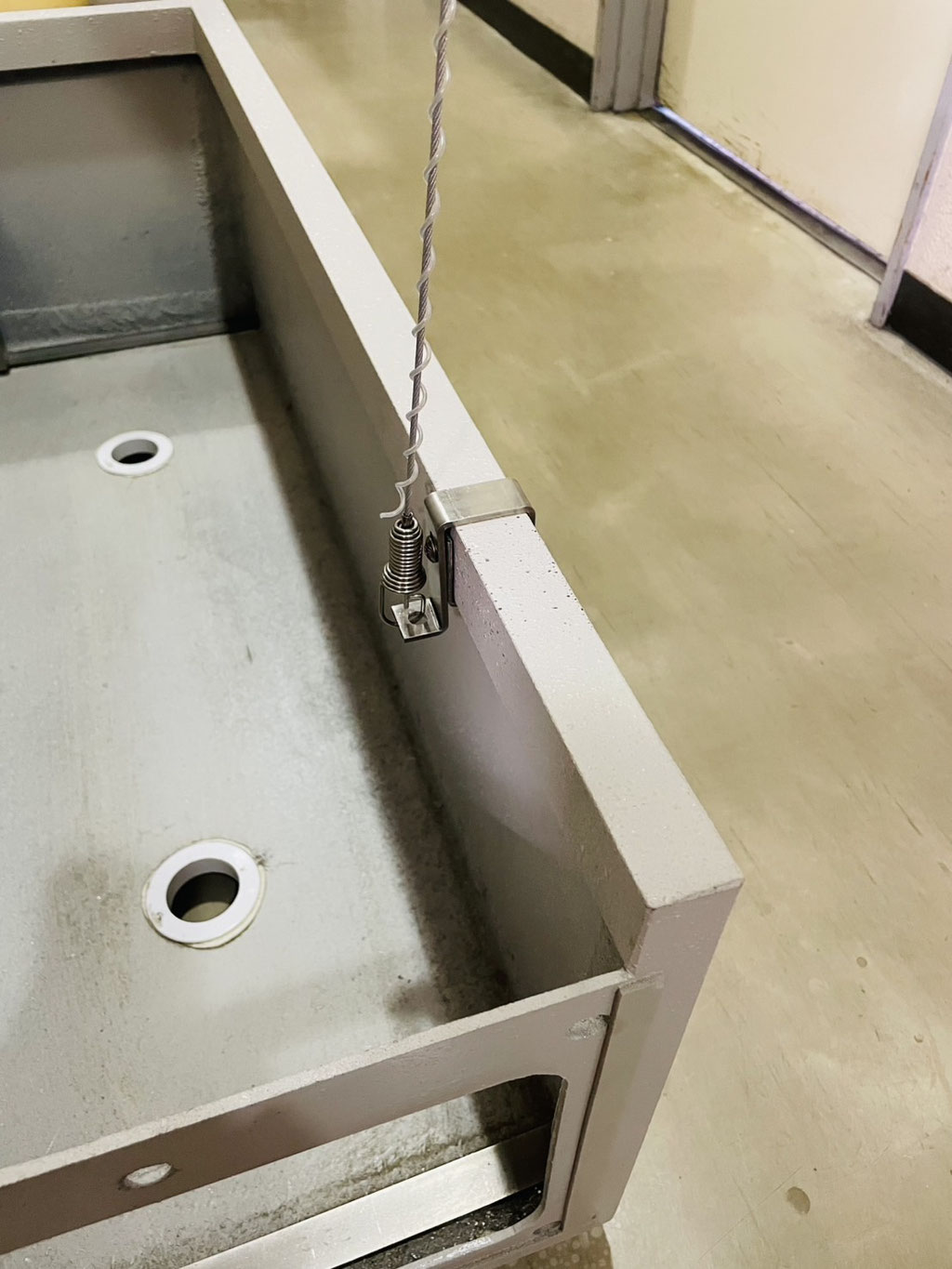

    • グリーンカーテンフックをFRPプランターにネジ止めするだけの簡単施工
    • スパイラルワイヤーセットはグリーンカーテンフック穴に取り付けるだけ

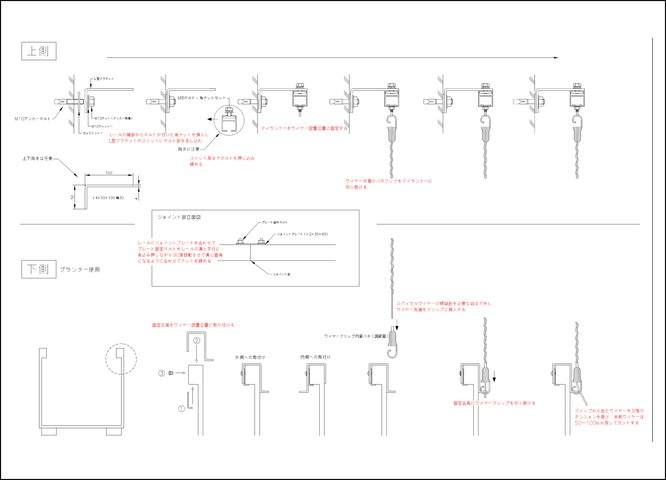

    設置手順書 (PDF)



    理由②_機能性



    • ワイヤー張りは、垂直張りでも、傾斜張りでも対応可能
    • グリーンカーテンフックの取付箇所は、FRPプランター外側でも内側でも取り付け可能
    • 躯体への取付は、壁面側でも天井側でも設置可能



    左図



    		右図

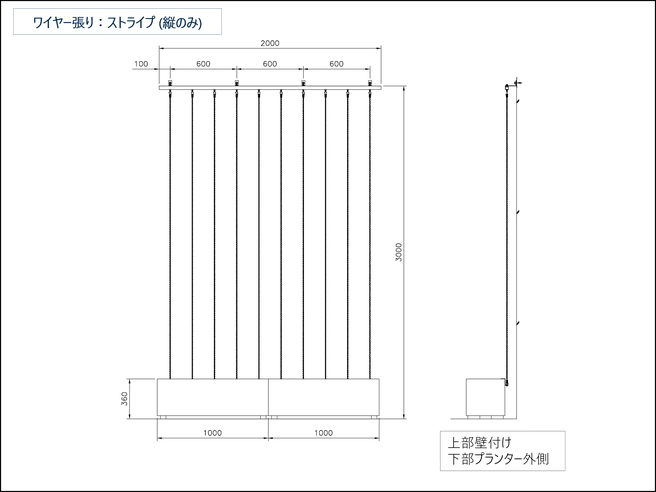

    ワイヤー張り：垂直張り





    取付位置：プランター内側

    ワイヤー張り：傾斜張り





    取付位置：プランター外側

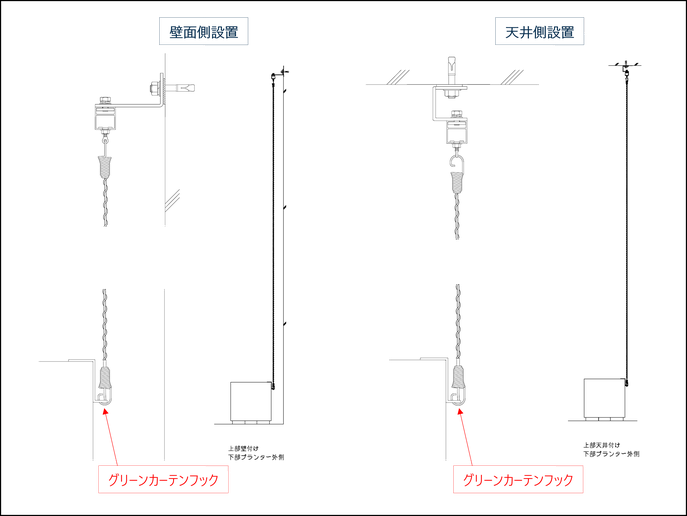

    躯体への取付は、壁面側でも天井側でも可能




    理由③_デザイン性

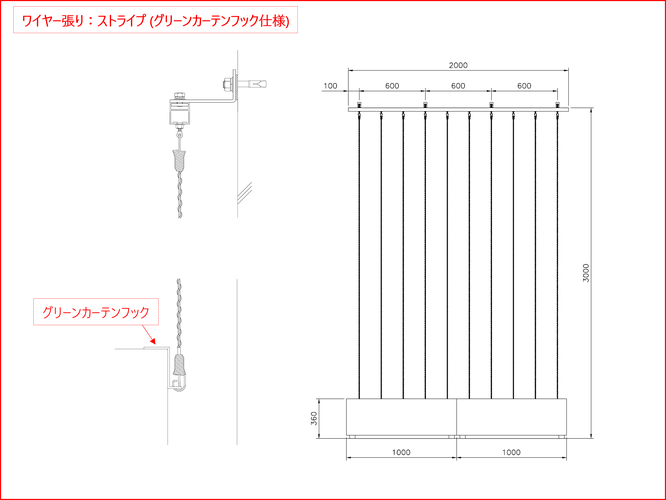

    • プランターに取り付けたグリーンカーテンフックにワイヤーを取り付けるだけ、よりスッキリとしたデザイン
    • プランターとワイヤーが一体化したような景観

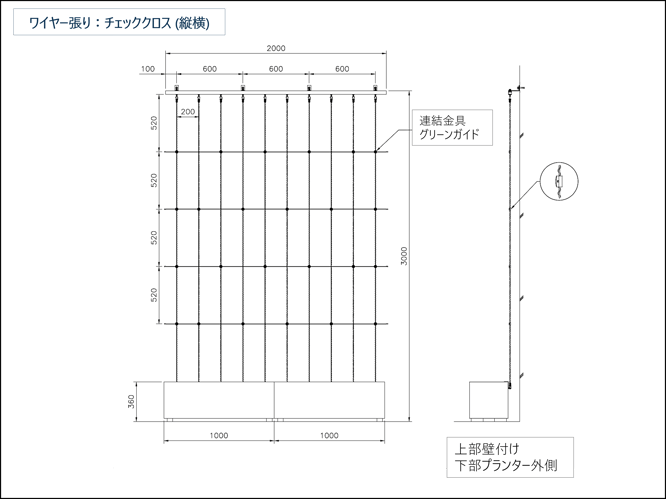

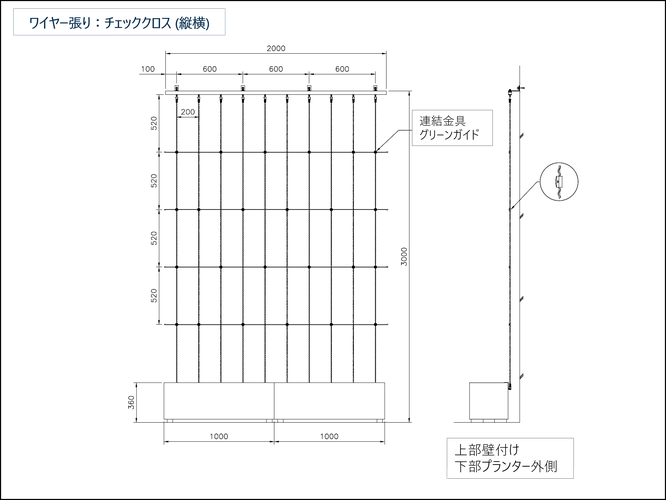

    • ワイヤー張りはストライプ(縦のみ)、チェッククロス(縦横)が可能




    理由④_コスト

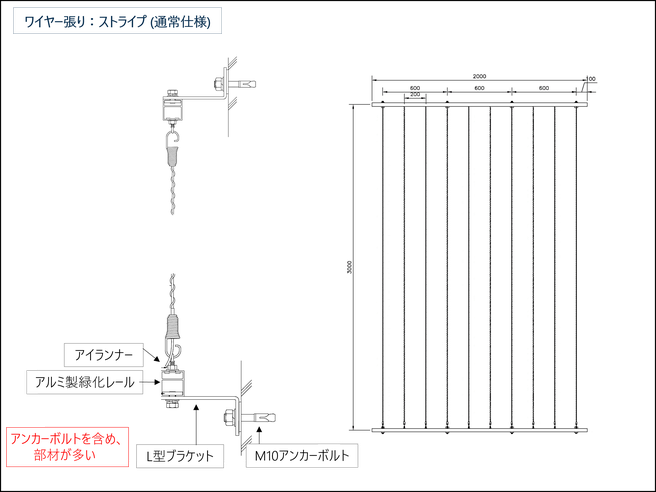

    • ワイヤー取付部材がグリーンカーテンフックのみ、下端レール、下端ブラケット、下端アイランナー、アンカーボルト等不要

    ※ 同条件で比較した場合、通常仕様よりも、グリーンカーテンフック仕様の方が、約11%安価となります。且つ、下端アンカーボルトが不要となります

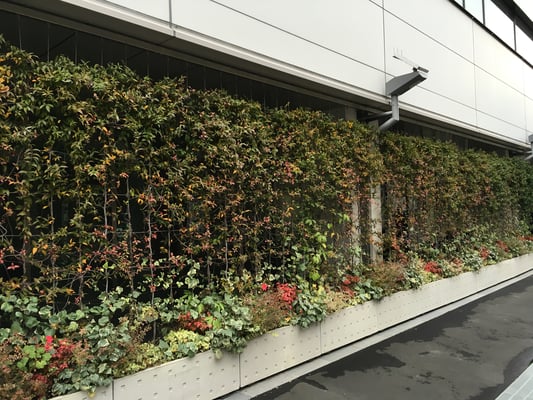

     ⑥ ワイヤー・プランター一体型壁面緑化：じゃかご(蛇篭)プランター仕様



    ワイヤー・プランター一体型壁面緑化のラインアップの一つとして、スパイラルワイヤーセット(グリップ内蔵バネフック)をじゃかご(蛇篭)プランターに直接取り付ける事でワイヤー納まり支持材、アンカーボルト等の部材を少なくする事が出来ます。

    納まり部材を少なくする事でコストメリット、かつ取付も極めて簡単な納まり仕様になります。



    ※ ワイヤーセット1本辺りの荷重値は上端支持材、下端プランターに5kg～10kg程度になりますので、ご注意下さい。

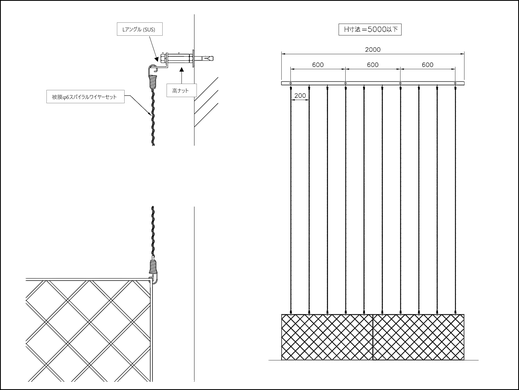

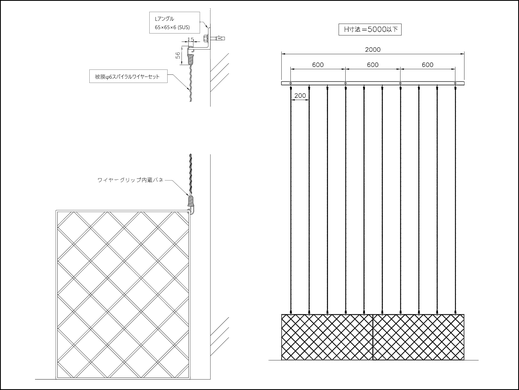

    • 納まり支持材：Lアングル
    • ワイヤー張り：ストライプ (縦のみ)

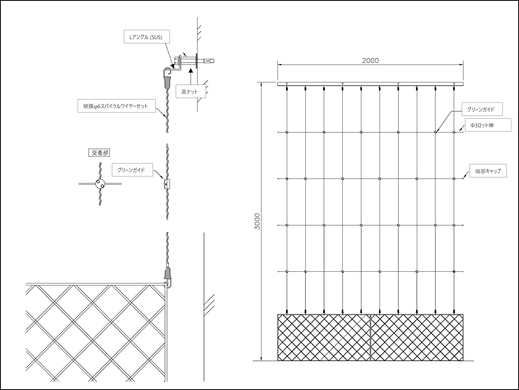

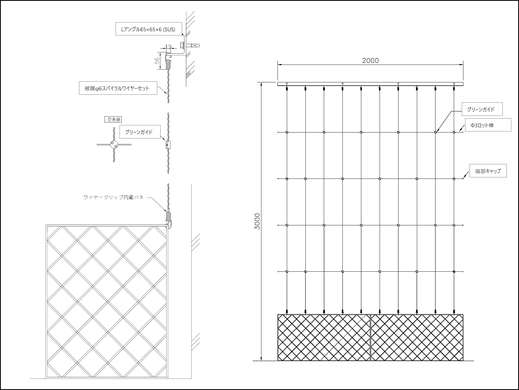

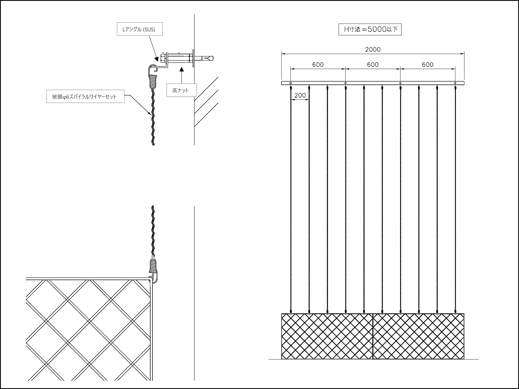

    • 納まり支持材：Lアングル
    • ワイヤー張り：チェッククロス (縦横)

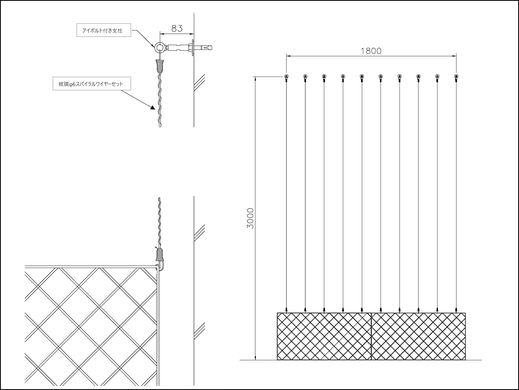

    • 納まり支持材：アイボルト付き支柱
    • ワイヤー張り：ストライプ (縦のみ)

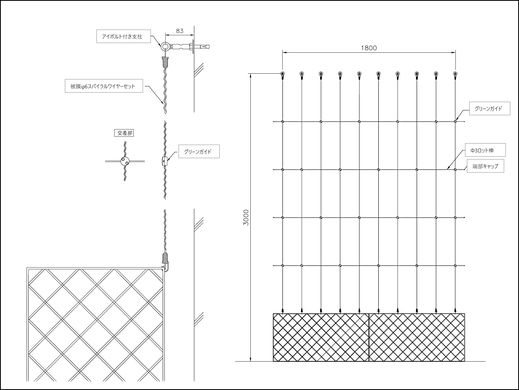

    • 納まり支持材：アイボルト付き支柱
    • ワイヤー張り：チェッククロス (縦横)
