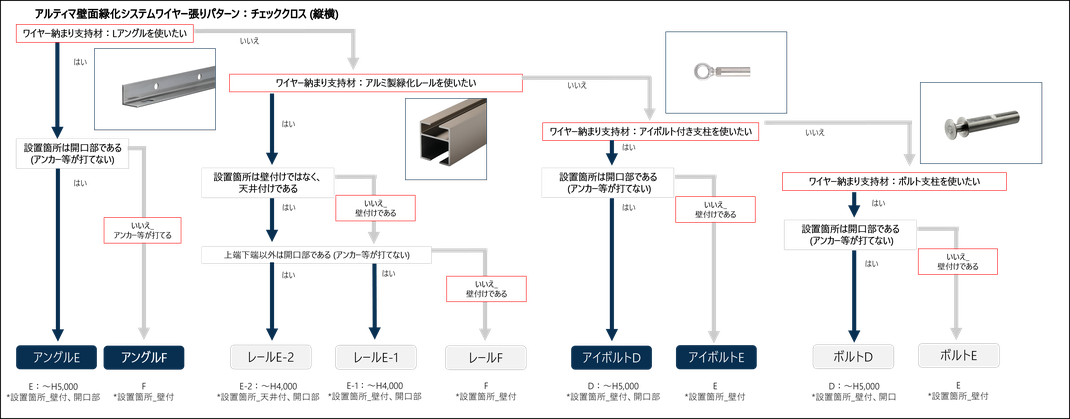

ワイヤー張りパターン：チェッククロス(縦×横)

アンカーが打てない開口部に設置

アンカーが打てる壁面に設置

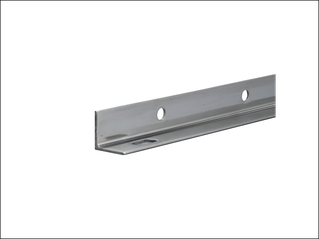

ワイヤー納まり支持材：Lアングル

アングルE

アングルF

• 高さ：H5,000以下
• 設置箇所_壁付、開口部

• 設置箇所_壁付

詳細はこちら

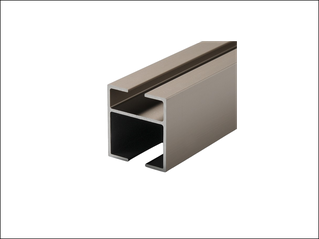

ワイヤー納まり支持材：アルミ製緑化レール

レールE-1

レールE-2

レールF

• 高さ：H4,000以下
• 設置箇所_壁付、開口部

• 高さ：H4,000以下
• 設置箇所_天井付、開口部

• 設置箇所_壁付

詳細はこちら

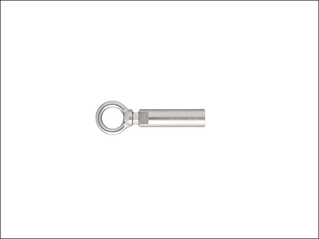

ワイヤー納まり支持材：アイボルト付き支柱

アイボルトD

アイボルトE

• 高さ：H5,000以下
• 設置箇所_壁付、開口部

• 設置箇所_壁付

詳細はこちら

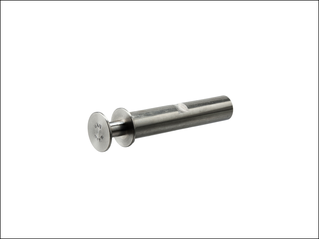

ワイヤー納まり支持材：ボルト支柱

ボルトD

ボルトE

• 高さ：H5,000以下
• 設置箇所_壁付、開口部

• 設置箇所_壁付

詳細はこちら

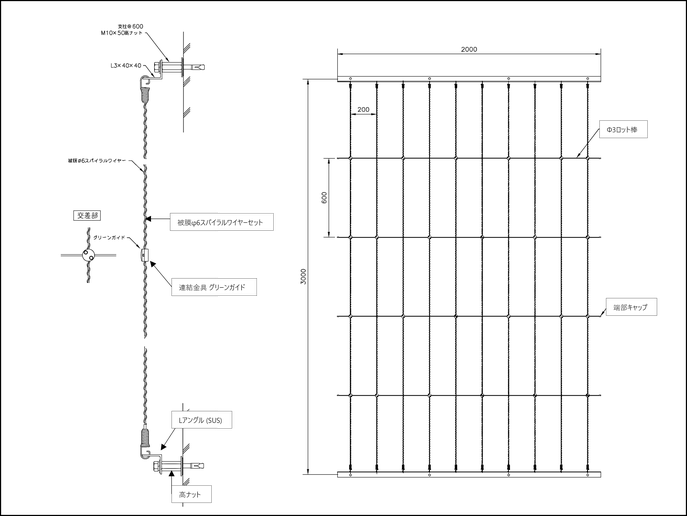

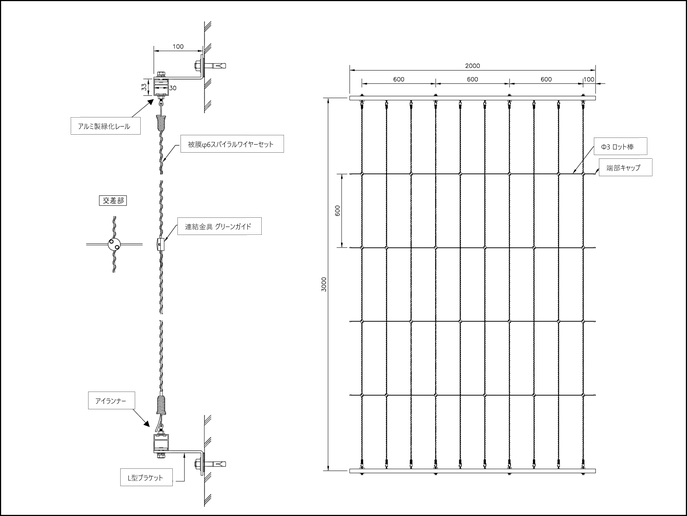

寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm×600mm)

• 被膜φ6 スパイラルワイヤーセット L=3,200×10本
• Lアングル(SUS)×4m
• 高ナット×8本
• φ3 ロット棒 L=2,000×4本
• 連結金具 グリーンガイド×24個

• スパイラルワイヤーロール100m×1巻
• グリップ内蔵バネフック×20個
• Lアングル(SUS)×4m
• 高ナット×8本
• φ3 ロット棒 L=2,000×4本
• 連結金具 グリーンガイド×24個

• アンカーボルト及び取付工事費用、植栽費用、メンテナンス費用は含まれておりません
• Lアングルを固定する支柱ピッチは@600を基準とします
• 縦と横を構成するワイヤーピッチは自由に計画出来ます
• 通常は、縦@200～300×横@400～600を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。
• 連結金具：グリーンガイドはワイヤーピッチ@200までは、縦ワイヤー1本飛ばしで設置、ワイヤーピッチ@200以上は、縦ワイヤー1本に付き、1本設置
• アングル穴あけ寸法 φ12～14 (上下共通)
• アングル穴あけ寸法指定あり

DXF

寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm×600mm)

• 被膜φ6 スパイラルワイヤーセット L=3,200×10本
• Lアングル(SUS)×4m
• 高ナット×8本
• 横段用 被膜φ6 スパイラルワイヤーセット L=2,200×4本
• 横段用 ボルト支柱×8本

• スパイラルワイヤーロール100m×1巻
• グリップ内蔵バネフック×28個
• Lアングル(SUS)×4m
• 高ナット×8本
• 横段用 ボルト支柱×8本

• アンカーボルト及び取付工事費用、植栽費用、メンテナンス費用は含まれておりません
• Lアングルを固定する支柱ピッチは@600を基準とします
• 縦と横を構成するワイヤーピッチは自由に計画出来ます
• 通常は、縦@200～300×横@400～600を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。
• 連結金具：グリーンガイドはワイヤーピッチ@200までは、縦ワイヤー1本飛ばしで設置、ワイヤーピッチ@200以上は、縦ワイヤー1本に付き、1本設置
• アングル穴あけ寸法 φ12～14 (上下共通)
• アングル穴あけ寸法指定あり

DXF

寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm×600mm)

• 被膜φ6 スパイラルワイヤーセット L=3,200×10本
• アルミ製緑化レール L=2,000×2本
• L型ブラケット(壁付け用)×8組
• アイランナー×20個
• φ3 ロット棒 L=2,000×4本
• 連結金具 グリーンガイド×24個

• スパイラルワイヤーロール100m×1巻
• グリップ内蔵バネフック×20個
• アルミ製緑化レール L=2,000×2本
• L型ブラケット(壁付け用)×8組
• アイランナー×20個
• φ3 ロット棒 L=2,000×4本
• 連結金具 グリーンガイド×24個

• アンカーボルト及び取付工事費用、植栽費用、メンテナンス費用は含まれておりません
• L型ブラケットの取付ピッチは@600を基準とします
• 縦と横を構成するワイヤーピッチは自由に計画出来ます
• 通常は、縦@200～300×横@400～600を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。
• 連結金具：グリーンガイドはワイヤーピッチ@200までは、縦ワイヤー1本飛ばしで設置、ワイヤーピッチ@200以上は、縦ワイヤー1本に付き、1本設置

DXF

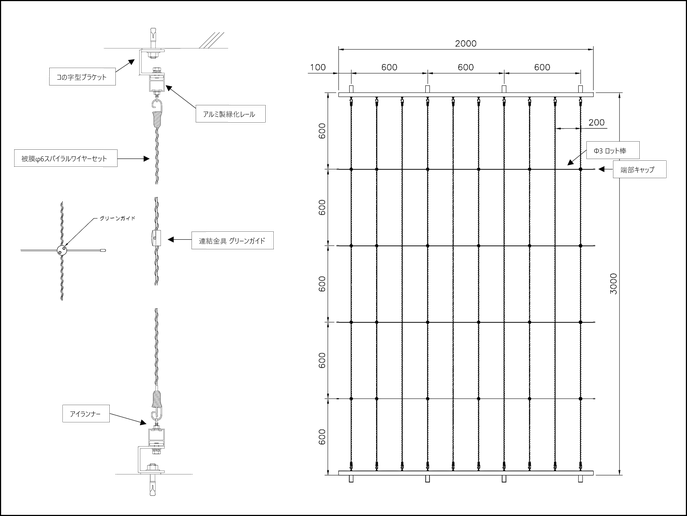

寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm×600mm)

• 被膜φ6 スパイラルワイヤーセット L=3,200×10本
• アルミ製緑化レール L=2,000×2本
• コの字型ブラケット(天井付け用)×8組
• アイランナー×20個
• φ3 ロット棒 L=2,000×4本
• 連結金具 グリーンガイド×24個

• スパイラルワイヤーロール100m×1巻
• グリップ内蔵バネフック×20個
• アルミ製緑化レール L=2,000×2本
• コの字型ブラケット(天井付け用)×8組
• アイランナー×20個
• φ3 ロット棒 L=2,000×4本
• 連結金具 グリーンガイド×24個

• アンカーボルト及び取付工事費用、植栽費用、メンテナンス費用は含まれておりません
• コの字型ブラケットの取付ピッチは@600を基準とします
• 縦と横を構成するワイヤーピッチは自由に計画出来ます
• 通常は、縦@200～300×横@400～600を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。
• 連結金具：グリーンガイドはワイヤーピッチ@200までは、縦ワイヤー1本飛ばしで設置、ワイヤーピッチ@200以上は、縦ワイヤー1本に付き、1本設置

DXF

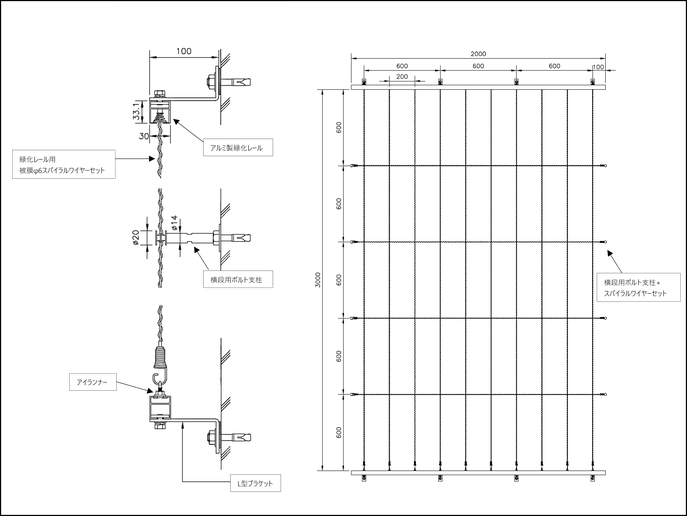

寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm×600mm)

• 緑化レール用 被膜φ6 スパイラルワイヤーセット L=3,200×10本
• アルミ製緑化レール L=2,000×2本
• L型ブラケット(壁付け用)×8組
• アイランナー×10個
• 横段用 被膜φ6 スパイラルワイヤーセット L=2,200×4本
• 横段用 ボルト支柱×8本

• スパイラルワイヤーロール100m×1巻
• グリップ内蔵バネフック×28個
• アルミ製緑化レール L=2,000×2本
• L型ブラケット(壁付け用)×8組
• アイランナー×20個
• 横段用 ボルト支柱×8本

• アンカーボルト及び取付工事費用、植栽費用、メンテナンス費用は含まれておりません
• L型ブラケットの取付ピッチは@600を基準とします
• 縦と横を構成するワイヤーピッチは自由に計画出来ます
• 通常は、縦@200～300×横@400～600を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。
• 横段：アイボルト付き支柱でも可

DXF

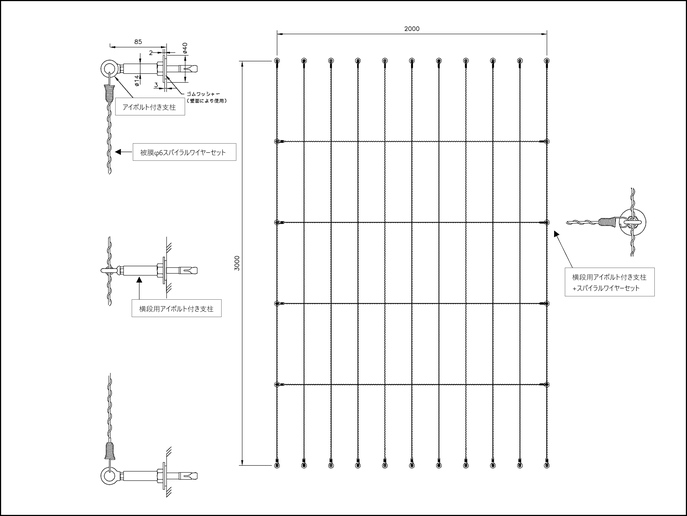

寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm×600mm)

• 被膜φ6 スパイラルワイヤーセット L=3,200×11本
• アイボルト付き支柱×22本
• φ3 ロット棒 L=2,000×4本
• 連結金具 グリーンガイド×24個

• スパイラルワイヤーロール100m×1巻
• グリップ内蔵バネフック×22個
• アイボルト付き支柱×22本
• φ3 ロット棒 L=2,000×4本
• 連結金具 グリーンガイド×24個

• アンカーボルト及び取付工事費用、植栽費用、メンテナンス費用は含まれておりません
• 縦と横を構成するワイヤーピッチは自由に計画出来ます
• 通常は、縦@200～300×横@400～600を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。
• 連結金具：グリーンガイドはワイヤーピッチ@200までは、縦ワイヤー1本飛ばしで設置、ワイヤーピッチ@200以上は、縦ワイヤー1本に付き、1本設置
• 横段：ボルト支柱も可

DXF

寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm×600mm)

• 被膜φ6 スパイラルワイヤーセット L=3,200×11本
• アイボルト付き支柱×22本
• 横段用 被膜φ6 スパイラルワイヤーセット L=2,200×4本
• 横段用 アイボルト付き支柱×8本

• スパイラルワイヤーロール100m×1巻
• グリップ内蔵バネフック×30個
• アイボルト付き支柱×22本
• 横段用 アイボルト付き支柱×8本

• アンカーボルト及び取付工事費用、植栽費用、メンテナンス費用は含まれておりません
• 縦と横を構成するワイヤーピッチは自由に計画出来ます
• 通常は、縦@200～300×横@400～600を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。
• 横段：ボルト支柱でも可

DXF

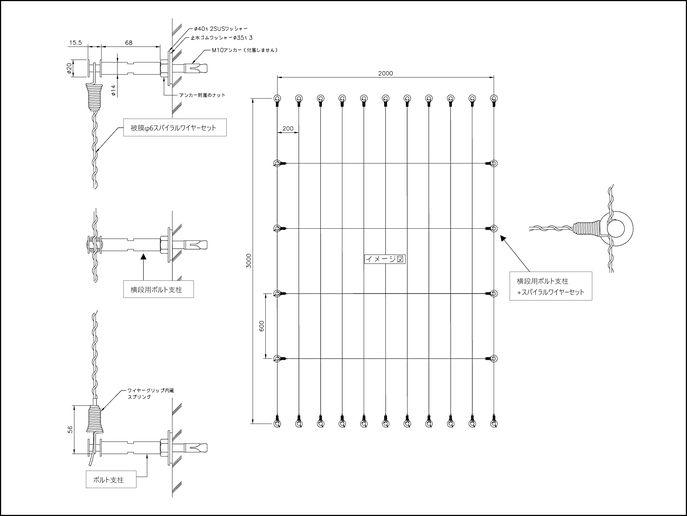

寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm×600mm)

• 被膜φ6 スパイラルワイヤーセット L=3,200×11本
• ボルト支柱×22本
• φ3 ロット棒 L=2,000×4本
• 連結金具 グリーンガイド×24個

• スパイラルワイヤーロール100m×1巻
• グリップ内蔵バネフック×22個
• ボルト支柱×22本
• φ3 ロット棒 L=2,000×4本
• 連結金具 グリーンガイド×24個

• アンカーボルト及び取付工事費用、植栽費用、メンテナンス費用は含まれておりません
• 縦と横を構成するワイヤーピッチは自由に計画出来ます
• 通常は、縦@200～300×横@400～600を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。
• 連結金具：グリーンガイドはワイヤーピッチ@200までは、縦ワイヤー1本飛ばしで設置、ワイヤーピッチ@200以上は、縦ワイヤー1本に付き、1本設置

DXF

寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm×600mm)

• 被膜φ6 スパイラルワイヤーセット L=3,200×11本
• ボルト支柱×22本
• 横段用 被膜φ6 スパイラルワイヤーセット L=2,200×4本
• 横段用 ボルト支柱×8本

• スパイラルワイヤーロール100m×1巻
• グリップ内蔵バネフック×30個
• ボルト支柱×22本
• 横段用 ボルト支柱×8本

• アンカーボルト及び取付工事費用、植栽費用、メンテナンス費用は含まれておりません
• 縦と横を構成するワイヤーピッチは自由に計画出来ます
• 通常は、縦@200～300×横@400～600を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。

DXF
