インテリア・アンカー製品仕様

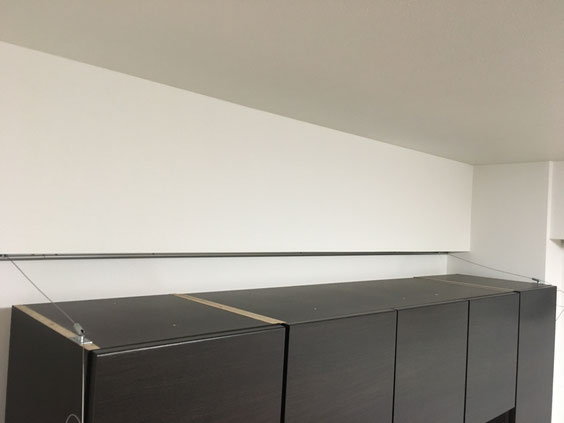

ワイヤー式家具転倒防止システム　インテリア・アンカー

製品仕様・製品姿図 (PDF、DXF)、設置手順書 (PDF)

製品仕様・製品姿図

(PDF、DXF)

設置手順書 (PDF)

ストライプ A：～H5,00

製品仕様_製品姿図 (PDF_DXF)

レール　※ 在庫が無くなり次第、受注生産にて対応予定

※レールの端部キャップは別売になります。
※レールはアルミで出来ております。長さを切断する場合は金ノコでの切断が可能です。

UIA-PR型 S

※当社テストの結果、最大荷重値の1/3以上の安全率で設定しています

UIA-PR型 B

※当社テストの結果、最大荷重値の1/3以上の安全率で設定しています

UIA-CL (エンドキャップ)

材質：天然ゴム

-

レールジョイント (レール連結用)

材質：ステンレス

L=30mm×10mm

ストッパー　※ 在庫が無くなり次第、受注生産にて対応予定

UIA-SA
ワイヤー線径：φ1.5 材質：SUS304 (7×7) (ワイヤー)、ステンレス・真鍮・スチール (金具部) 仕上げ：ニッケルメッキカラー：シルバーワイヤー長：L=1,000mm
仕様：木製家具・軽量キャビネット類ビス穴４ヵ所台座付ワイヤー長さ調整機能付レール側アタッチメント付 ※取付ビスは付属しておりません
1
PDF	DXF
取付イメージ (PDF)	取付イメージ (DXF)

UIA-SB
ワイヤー線径：φ1.5 材質：SUS304 (7×7) (ワイヤー)、ステンレス・真鍮・スチール (金具部) 仕上げ：ニッケルメッキカラー：シルバーワイヤー長：L=1,000mm
仕様：中・軽量キャビネット類Ｍ６ボルト金具付ワイヤー長さ調整機能付レール側アタッチメント付
1
PDF	DXF
取付イメージ (PDF)	取付イメージ (DXF)

UIA-SC
ワイヤー線径：φ1.5 材質：SUS304 (7×7) (ワイヤー)、ステンレス・真鍮・スチール (金具部) 仕上げ：ニッケルメッキカラー：シルバーワイヤー長：L=1,000mm
仕様：重量キャビネット類 M10ボルト用穴１ヵ所台座金具付ワイヤー長さ調整機能付レール側アタッチメント付 ※ボルトは付属しておりません
1
PDF	DXF
取付イメージ (PDF)	取付イメージ (DXF)

ハンガーフック (弊社レール専用)　※ 在庫が無くなり次第、受注生産にて対応予定

※フックには、高さ調整機能付ワイヤーが付属されています。

UIA-PF
ワイヤー径：φ0.8 材質：真鍮仕上げ：ニッケルメッキカラー：シルバーワイヤー長：L=1,000mm
備考：高さ位置調整機能付許容荷重：20N（2kg以下） ※当社テストの結果、最大荷重値の1/3以上の安全率で設定しています。

取付イメージ (PDF)	取付イメージ (DXF)

UIA-1540F
ワイヤー径：φ1.2 材質：真鍮・スチール仕上げ：サチライトニッケルメッキカラー：シルバーワイヤー長：L=1,000mm
備考：高さ位置調整機能付許容荷重：68N（7kg以下） ※当社テストの結果、最大荷重値の1/3以上の安全率で設定しています。

取付イメージ (PDF)	取付イメージ (DXF)

ストライプ A：～H5,00

設置手順書 (PDF_カタログ抜粋)

※下地が異なりますので、レール取付ビスは含まれておりません。

壁材に合ったビスをご選択下さい。推奨：φ3.5～φ4.0 長さ 30mm以上

※下地位置が異なりますので、レールへの穴あけは行っておりません。

下地位置をご確認の上、穴あけをお願い致します。推奨: 4.5mm～5.0mmの穴あけを電動ドリルなどで行って下さい

※ワイヤー角度は30度以内、また適度にワイヤーを張った状態で設置していただくことを推奨しています。
