アルティマ(Uグリップ)防鳥ワイヤー (PAT)
| 電設・電材関連 | 建築金物関連 | ||
【セット品】φ0.8ワイヤーセットE-1：防鳥ワイヤーUBWMシリーズ＋支柱UBS-FN (一般形鋼用フランジ部専用支柱) ※ 写真はワイヤー2段仕様になります
構成部材：

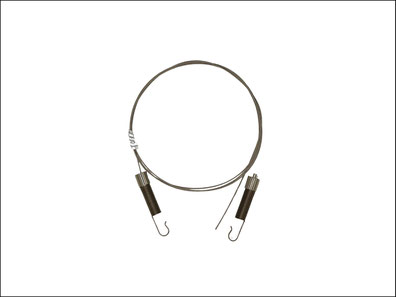

・防鳥ワイヤーセット：UBWMシリーズ (線径φ0.8)×1組
ワイヤー長はL=1,000からL=4,000の4種類から選択

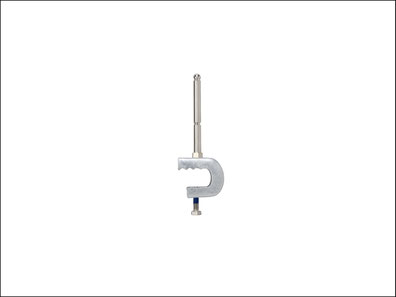

・支柱UBS-FN-1 (一般形鋼用フランジ部専用支柱_ワイヤー1段仕様)もしくは、支柱UBS-FN-2 (一般形鋼用フランジ部専用支柱_ワイヤー2段仕様)
支柱UBS-FN1のフランジ厚は3mm～12mmとなります。
支柱UBS-FN2のフランジ厚は3mm～16mmとなります。
支柱UBS-FN3のフランジ厚は9mm～24mmとなります。

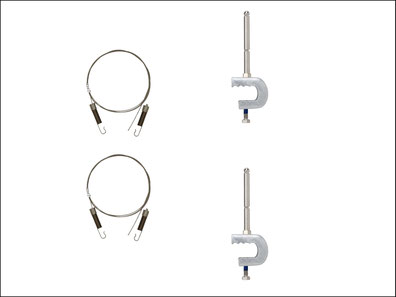

※ 防鳥ワイヤー L=1,000からL=3,000は、支柱UBS-FN×2本セットとなります。

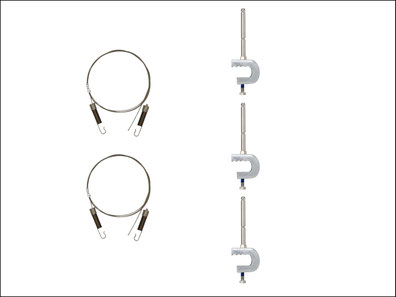

※ 防鳥ワイヤー L=4,000は、支柱UBS-FN×3本セットとなります。
￥5,060
税別 / 送料別途
- お届け日数：10日程度 ※在庫次第で出荷が早くなる可能性がございます
|
仕様
|
|
|
|
|
|||||
|
品番 |
UBWM-10 |
UBWM-20 |
UBWM-30 |
UBWM-40 |
支柱UBS-FN1-1 | 支柱UBS-FN2-1 | 支柱UBS-FN3-1 |
| ワイヤー長 | L=1,000mm | L=2,000mm | L=3,000mm | L=4,000mm | - | ||
| ワイヤー段 | - | - | - | - | 1段 | ||
| フランジ厚 | - | 3～12mm | 3～16mm | 9～24mm | |||
| 材質 | バネ部：SUS304 グリップ部：真鍮 ワイヤー部：SUS304（7×7） | SUS304 (支柱部)、スチール (台座部) | |||||
| 仕上げ | グリップ部：ニッケルメッキ | 溶融亜鉛メッキ | |||||
| 線径 | ステンレスワイヤー Φ0.63～0.80mm | - | |||||
| 付属 | 寸法以内で長さは自由に調整できます | Ｍ6 L=25 mm（振動に対応／緩み止め加工ボルト付） | |||||
| E-1_1 | 1組 | - | - | - | 2本 | - | - |
| E-1_2 | 1組 | - | - | - | - | 2本 | - |
| E-1_3 | 1組 | - | - | - | - | - | 2本 |
| E-1_4 | - | 1組 | - | - | 2本 | - | - |
| E-1_5 | - | 1組 | - | - | - | 2本 | - |
| E-1_6 | - | 1組 | - | - | - | - | 2本 |
| E-1_7 | - | - | 1組 | - | 2本 | - | - |
| E-1_8 | - | - | 1組 | - | - | 2本 | - |
| E-1_9 | - | - | 1組 | - | - | - | 2本 |
| E-1_10 | - | - | - | 1組 | 3本 | - | - |
| E-1_11 | - | - | - | 1組 | - | 3本 | - |
| E-1_12 | - | - | - | 1組 | - | - | 3本 |
|
|
|
|
|||||
|
品番 |
UBWM-10 |
UBWM-20 |
UBWM-30 |
UBWM-40 |
支柱UBS-FN1-2 | 支柱UBS-FN2-2 | 支柱UBS-FN3-2 |
| ワイヤー長 | L=1,000mm | L=2,000mm | L=3,000mm | L=4,000mm | - | ||
| ワイヤー段 | - | - | - | - | 2段 | ||
| フランジ厚 | - | 3～12mm | 3～16mm | 9～24mm | |||
| 材質 | バネ部：SUS304 グリップ部：真鍮 ワイヤー部：SUS304（7×7） | SUS304 (支柱部)、スチール (台座部) | |||||
| 仕上げ | グリップ部：ニッケルメッキ | 溶融亜鉛メッキ | |||||
| 線径 | ステンレスワイヤー Φ0.63～0.80mm | - | |||||
| 付属 | 寸法以内で長さは自由に調整できます | Ｍ6 L=25 mm（振動に対応／緩み止め加工ボルト付） | |||||
| E-1_13 | 2組 | - | - | - | 2本 | - | - |
| E-1_14 | 2組 | - | - | - | - | 2本 | - |
| E-1_15 | 2組 | - | - | - | - | - | 2本 |
| E-1_16 | - | 2組 | - | - | 2本 | - | - |
| E-1_17 | - | 2組 | - | - | - | 2本 | - |
| E-1_18 | - | 2組 | - | - | - | - | 2本 |
| E-1_19 | - | - | 2組 | - | 2本 | - | - |
| E-1_20 | - | - | 2組 | - | - | 2本 | - |
| E-1_21 | - | - | 2組 | - | - | - | 2本 |
| E-1_22 | - | - | - | 2組 | 3本 | - | - |
| E-1_23 | - | - | - | 2組 | - | 3本 | - |
| E-1_24 | - | - | - | 2組 | - | - | 3本 |
UBWMシリーズ：
※ ワイヤーの張り具合の目安は、目視で水平を保つ程度です。
※ 両端のバネを張りすぎないように設置してください。両端バネの引っ張り目安は1.5倍(30mm程度)です。
※ 改良のため、予告なく形状・仕様を変更することがあります。
支柱UBS-FN：
※ 端部、中間支柱共通
※ 緩み止め加工ボルトを付属しておりますが、取付の際はしっかりとボルトを締めて下さい。
※ 中間に用いる支柱は、2,000mmピッチを目安に設置して下さい。
※ 緩み止め加工ボルトを付属し、振動に対応しています。
※ 塗装、その他仕上げ等は対応させていただきます。その他フランジ厚はご相談下さい。
|
設置手順
|
|
ご注意
|
- 両端のバネを張りすぎないように設置してください。両端バネの引っ張り目安は1.5倍(60mm程度)です。
- 取付けは必ず構造物先端から30～40mm程度内側に施工して下さい。
- 建物際部に取付けが出来ない場合は、台座を直角方向に設置し、支柱部をせり出して取り付けて下さい。
- 壁付けの場合は、支柱部を取りはずし台座のみでご使用ください。
- 台座と支柱をつなぐビスを緩めることで、支柱のワイヤー通し孔の向きが変更できます。
- 防水が必要な箇所での設置は取付後、ビス部に防水処理をしてください。
- 取付ビスに関して、取付箇所に合わせて、市販品をご使用ください。
※ バネグリップ内部は錆びづらい材質を使用しておりますが、設置場所、設置環境によっては、錆びが発生する可能性がございます。
ただし、錆びが発生しても、ワイヤーロックには影響ございません。
