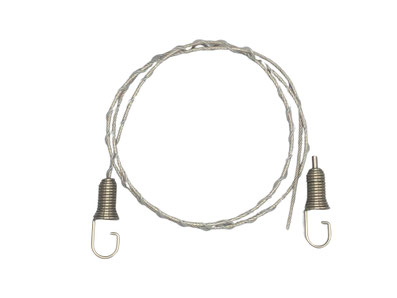

被膜φ6 スパイラルワイヤーセット

• ワイヤー長：L=1,000mm～L=8,000mm
• 材質：SUS304 (7×7_12ナイロン樹脂被覆) (ワイヤー)、SUS (金具)、真鍮 (グリップ)
• 重量：35g/組 (両端金具)、25g/m (ワイヤー)
• 付属：片バネ 片グリップ(ワイヤー調整器)付
• 備考：呼び径φ6(芯線φ2.4)

• Lアングルの場合、アングル穴にフック付きバネを引掛け固定、緑化レールの場合、レール上に取付けたアイランナーにフック付きバネを引掛け固定する。
• フック付きバネには緑化専用ワイヤー「被膜φ6 スパイラルワイヤー」が付属する。
• バネの作用により、テンションを均一化。たわみを防ぎ、過度な負荷を軽減します。
• 片方には、当社独自のグリップを採用し、ワイヤーの着脱がピンの操作で簡単に行なえると共に長さ調整が自由に行なえるなど、加工の手間がなく施工性を高めている。
• 螺旋状のワイヤーに植物が良くからみ、風による植物の垂れを防ぎます。
• 樹脂皮膜により熱伝導率が低減され、日照による植物の熱枯れ防ぎます。
• 螺旋状のスパイラルワイヤーは潅水の水が良く伝い、潅水効果を高めると共に、気化熱の作用により周辺気温の低下に寄与します。

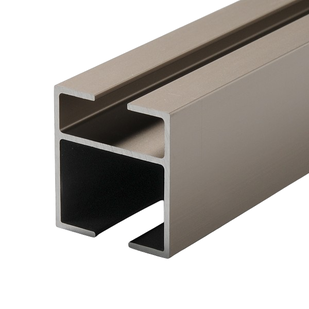

標準型緑化レール (縦横共通)

• 材質：アルミニウム合金押出型材 A6063S-T5 (ステンレス色) アルマイト仕上　※屋内外対応加工
• 寸法：L=2,000 (W=30mm、H=33.1mm)
• 重量：1,062g
• 付属：側面用ゴム製保護シート付属
• 備考：現場カット可／連結可 (専用ジョイントプレート別売)

• ワイヤーセット及びグリップ内蔵バネフックを取り付ける専用緑化レール。
• 内部が上下に二分され、上下それぞれの長手方向にスリットが入り、各種スライド金具の取付が出来る。
• 中段のジョイント（上下からのワイヤーの連結）や縦にも兼用できる。
• レール内部には、照明設備のための電気配線などの設備線も収納できる。
• 従来品のスチール製Lアングルと比較し、軽量で扱いやすく、建物への負担を大幅に軽減。
• ワイヤーセット及びグリップ内蔵バネフックを取付けるアイランナーの着脱がレール上どの位置からも自由に行なえ、孔あけ加工などの手間が省け、大幅なコストダウンと施工性を高めている。
• レール側面は安全対策としてゴム製保護シート付。
• カラーは高級感のあるステンレス色を採用。

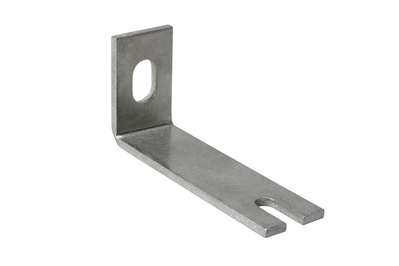

Ｌ型ブラケット (壁付用)

• 材質：SUS
• 重量：116g
• 付属：M8ボルトセット (1セット付)

• 壁面に緑化レールを取付ける専用ブラケット。
• 壁面に取付けたM10アンカーボルト、緑化レールの取付は端部スリットに専用M8ボルトセットを差込み固定する。
• 壁面かの持ち出し距離は85mm程度あり、
• 壁面からの距離を確保し、空気層を作ることで断熱効果を高める。

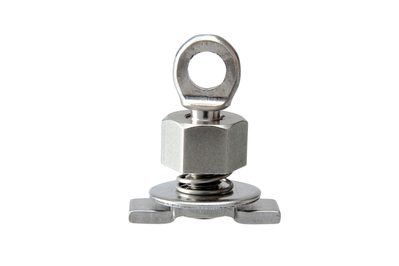

アイランナー

• 材質：SUS
• 重量：8.7g

• 緑化レールにワイヤーセット及びグリップ内蔵バネフックを取付けるための専用スライド金具。
• レールスリット上のどの位置からでも取付ができる。
• ワイヤーを取付ける為の穴明けの必要が無く、ワイヤー取付の位置固定や増減がレール上で自由に行える。
• 位置固定のための仮止めがワンプッシュで簡単に行なえる。
• 位置確認後はナットの締め込みで完全固定となる。
• スピーディーなワイヤー取付を実現する。

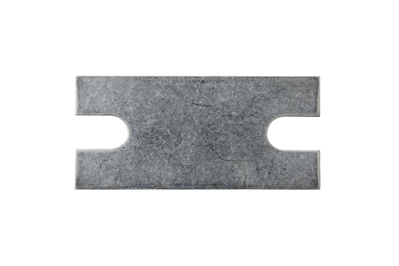

ジョイントプレート

• 材質：SUS
• 重量：53g

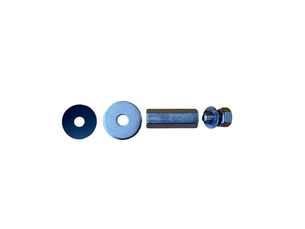

• 付属：プレート止めボルト (5セット付)

• 緑化レールをジョイントする場合の専用プレート。
• 緑化レール内側に両端部の長孔スリットに専用のプレート止めボルトを差込み双方のレールを固定する。

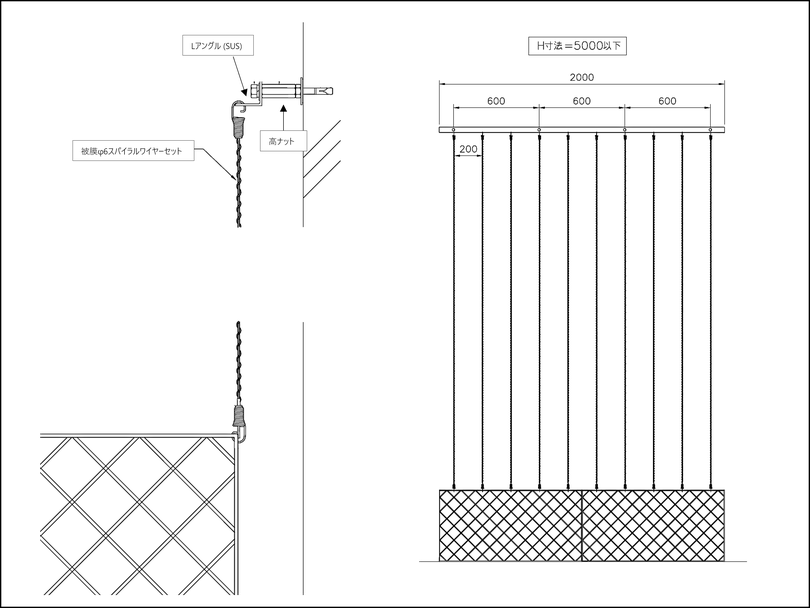

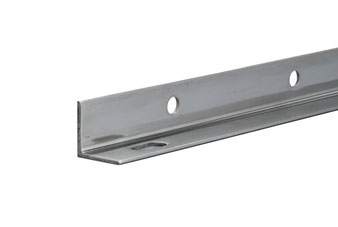

Lアングル

• 材質：スチール、SUS
• 仕上げ：溶融亜鉛メッキ
• 寸法：40×40×3
• 備考：被膜φ6 スパイラルワイヤーセット、グリップ内蔵バネフックを取り付ける穴あけ寸法、穴あけ位置に指定あり

• ワイヤー端部の固定に使用します。

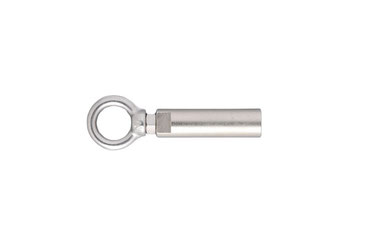

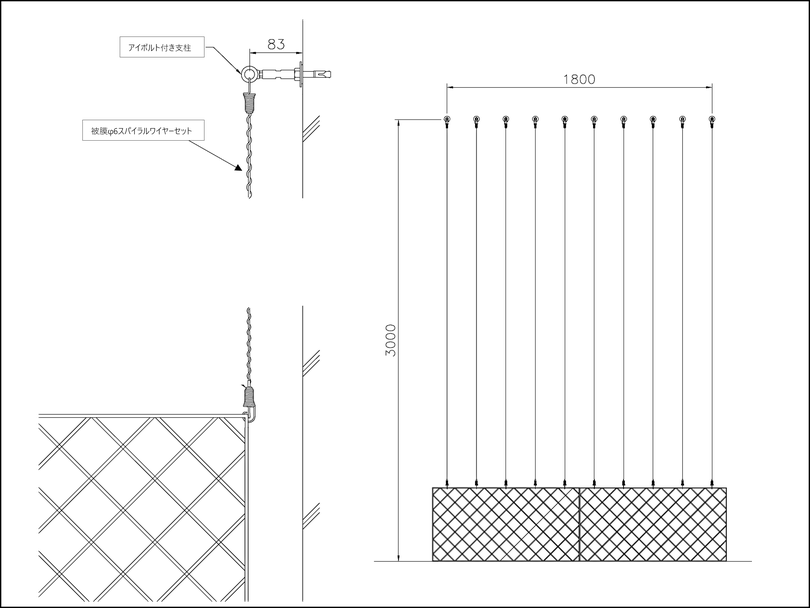

アイボルト付き支柱

• 材質：真鍮、SUS304
• 仕上げ：ニッケルメッキ
• 寸法：L=50mm (支柱部)
• 付属：φ40ワッシャー、止水止め用ゴムワッシャー
• 備考：M6使用 (アイボルト)、M10アンカー (雄ネジ部有効寸法 壁から25mm程度)

• ワイヤーセット及びグリップ内蔵バネフックの固定に使用します。
• 壁面からの距離を作り、空気層を作ることで断熱効果を高めます。また植栽から壁面を守ります。施工時にはコーキング材を注入する等、止水について壁面の材質を含めて充分な検討が必要です。
