ワイヤー・プランター一体型壁面緑化工法　

    アルティマ壁面緑化システム (プランター仕様)



    トップ



    製品仕様

    ワイヤー張りパターン毎_参考概算設計見積 (DXF)





     ワイヤー・プランター一体型壁面緑化



    • 高さはH4,000～H5,000までとなります。
    • ワイヤー張りパターンは、ストライプ(縦のみ)、チェッククロス(縦横)となります。

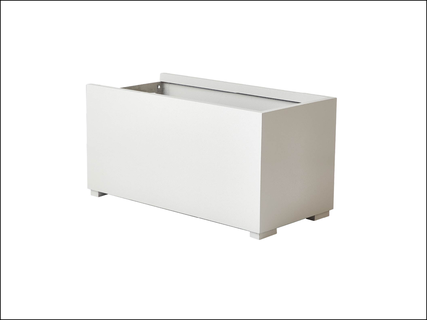

    • FRPプランター仕様：株式会社 トーシンコーポレーション製FRPプランター専用構成となります。
    • FRPプランター仕様：ワイヤーセット1本辺りの荷重値は上端緑化レール、下端グリーンカーテンフックに5kg～10kg程度になります。

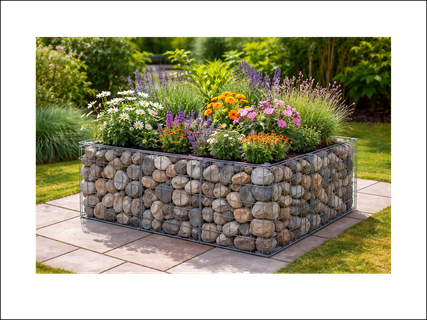

    • じゃかご(蛇篭)プランター仕様：ワイヤーセット1本辺りの荷重値は上端Lアングル、アイボルト付き支柱、下端プランターに5kg～10kg程度になります。





    ① 植栽は地植えではなく、プランターを使用する



    ↓ はい ↓ いいえ 地植え



    ② FRPプランターを使用する




    ↓ はい ↓ いいえ じゃかごプランター



    ③ ワイヤーは縦のみ(ストライプ)に張りたい





    ↓ はい

    		↓ いいえ




    ④ ワイヤーは縦横(チェッククロス)に張りたい




    ↓ はい
    ④ 設置箇所は壁付けではなく、天井付けである



    ⑤ 設置箇所は壁付けではなく、天井付けである




    ↓ はい ↓ いいえ 壁付け

     ↓ はい

    		↓ いいえ 壁付け




    ⑥ 上端下端以外は開口部である (アンカーが打てない)



    		⑥ 上端下端以外は開口部である (アンカーが打てない)
    ↓ はい ↓ はい ↓ いいえ 壁付け



    詳細はこちら



    		詳細はこちら 詳細はこちら 詳細はこちら  詳細はこちら 詳細はこちら 詳細はこちら

    レールB レールA レールE-2 レールE-1 レールF

     ストライプ A：～H4,000



    ③ ワイヤー納まり支持材：Lアングルを使用したい



    ↓ はい ↓ いいえ




    ④ ワイヤー納まり支持材：アイボルト付き支柱を使用したい



    ↓ はい



    ④ ワイヤーは縦のみ(ストライプ)に張りたい



    		⑤ ワイヤーは縦のみ(ストライプ)に張りたい
    ↓ はい ↓ いいえ ↓ はい  ↓ いいえ




    ⑤ ワイヤーは縦横(チェッククロス)に張りたい



    		  ⑥ ワイヤーは縦横(チェッククロス)に張りたい
    ↓ はい ↓ はい



    ⑥ 上端下端以外は開口部である (アンカーが打てない)



    		⑦ 上端下端以外は開口部である (アンカーが打てない)
    ↓ はい ↓ いいえ 壁付け ↓ はい  ↓ いいえ 壁付け



    詳細はこちら



    		詳細はこちら 詳細はこちら 詳細はこちら  詳細はこちら 詳細はこちら

    アングルA アングルE-1 アングルF アイボルトA  アイボルトD アイボルトE-1

     ストライプ A：～H4,000

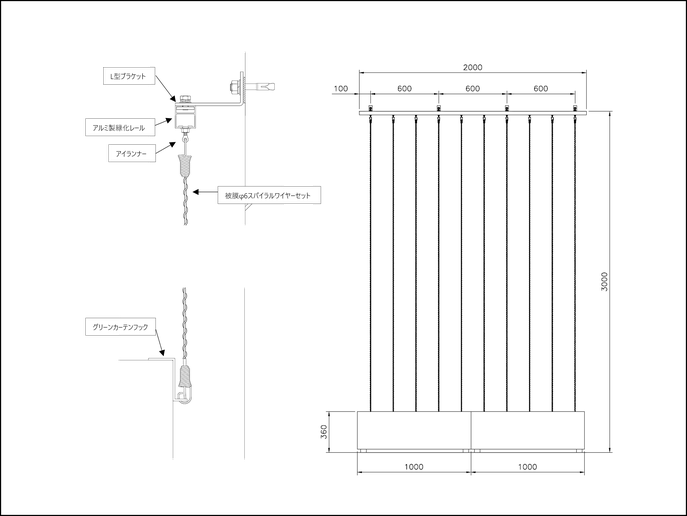

     レール_ストライプ A：～H4,000 (壁付)



    ※ 中間振れ止め不要





    寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm)



    		概算設計価格 (税抜)
    パターン①
    • 被膜φ6 スパイラルワイヤーセット L=3,200×10本
    • アルミ製緑化レール L=2,000×1本
    • L型ブラケット(壁付け用)×4組
    • アイランナー×10個
    • グリーンカーテンフック×10個
    		82,000円
    • 上端アンカーボルト及び取付工事費用、FRPプランター、植栽費用、メンテナンス費用は含まれておりません
    • L型ブラケットの取付ピッチは@600を基準とします
    • 縦方向のみで構成するワイヤーピッチは自由に設計出来ます
    • ワイヤーピッチは@200～300を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。




    DXF

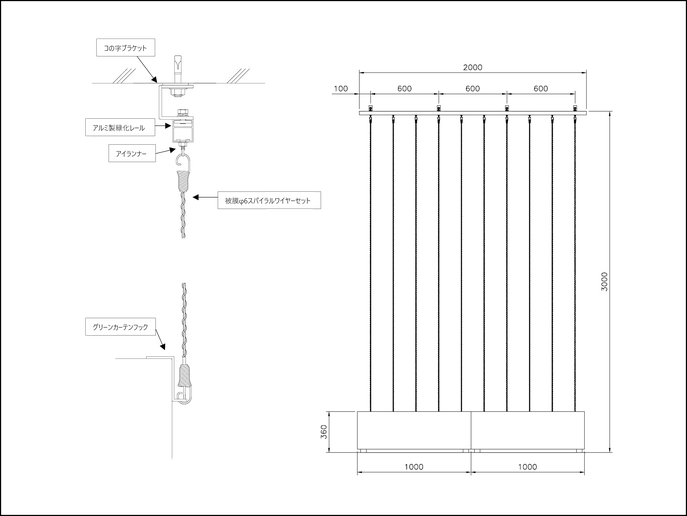

     ストライプ B：～H4,000 (天井付け)

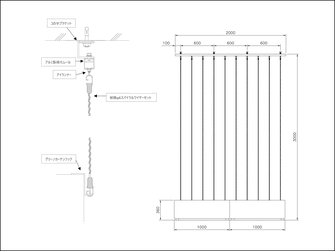

     レール_ストライプ B：～H4,000 (天井付)



    ※ 中間振れ止め不要

    ※ 納まり：天井付け





    寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm)



    		概算設計価格 (税抜)
    パターン①
    • 被膜φ6 スパイラルワイヤーセット L=3,200×10本
    • アルミ製緑化レール L=2,000×1本
    • コの字型ブラケット(天井付け用)×4組
    • アイランナー×10個
    • グリーンカーテンフック×10個
    		82,000円
    • 上端アンカーボルト及び取付工事費用、FRPプランター、植栽費用、メンテナンス費用は含まれておりません
    • コの字型ブラケットの取付ピッチは@600を基準とします
    • 縦方向のみで構成するワイヤーピッチは自由に設計出来ます
    • ワイヤーピッチは@200～300を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。




    DXF




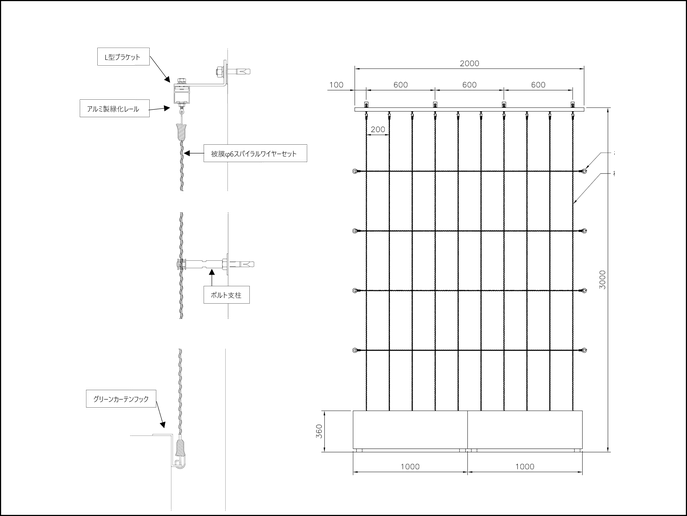

     チェッククロス E： ～H4,000 (開口部)

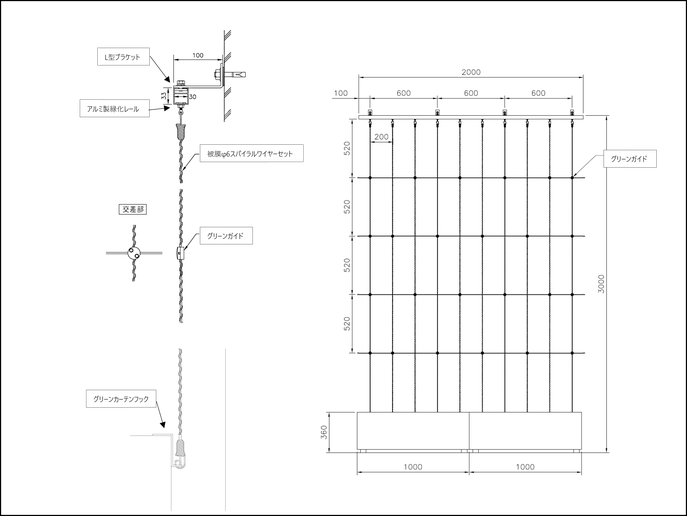

     レール_チェッククロス E-1： ～H4,000 (壁付、開口部)



    ※ 上端以外にM10アンカーボルト等が打てない躯体：開口部での仕様になります





    寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm×600mm)



    		概算設計価格 (税抜)
    パターン①
    • 被膜φ6 スパイラルワイヤーセット L=3,200×10本
    • アルミ製緑化レール L=2,000×1本
    • L型ブラケット(壁付け用)×4組
    • アイランナー×10個
    • グリーンカーテンフック×10個
    • φ3 ロット棒 L=2,000×4本
    • 連結金具 グリーンガイド×24個
    		125,000円
    • 上端アンカーボルト及び取付工事費用、FRPプランター、植栽費用、メンテナンス費用は含まれておりません
    • L型ブラケットの取付ピッチは@600を基準とします
    • 縦と横を構成するワイヤーピッチは自由に計画出来ます
    • 通常は、縦@200～300×横@400～600を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。
    • 連結金具：グリーンガイドはワイヤーピッチ@200までは、縦ワイヤー1本飛ばしで設置、ワイヤーピッチ@200以上は、縦ワイヤー1本に付き、1本設置




    DXF




     チェッククロス F：～H4,000

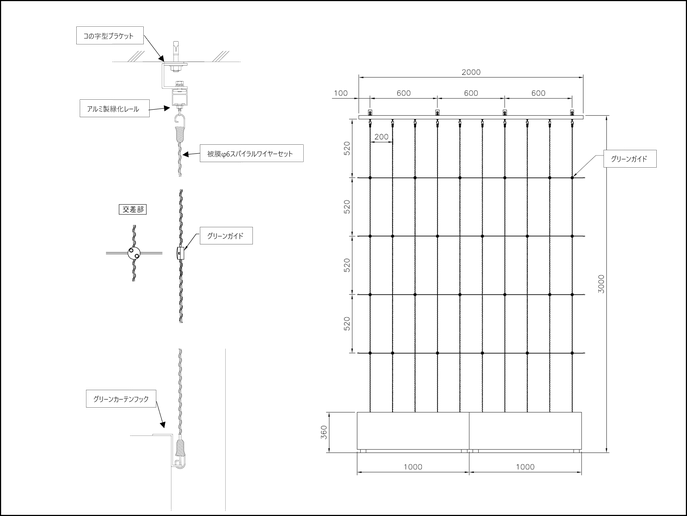

     レール_チェッククロス E-2：～H4,000 (天井付、開口部)



    ※ 上端以外にM10アンカーボルト等が打てない躯体：開口部での仕様になります





    寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm×600mm)



    		概算設計価格 (税抜)
    パターン①
    • 被膜φ6 スパイラルワイヤーセット L=3,200×10本
    • アルミ製緑化レール L=2,000×1本
    • コの字型ブラケット(天井付け用)×4組
    • アイランナー×10個
    • グリーンカーテンフック×10個
    • φ3 ロット棒 L=2,000×4本
    • 連結金具 グリーンガイド×24個
    		125,000円
    • 上端アンカーボルト及び取付工事費用、FRPプランター、植栽費用、メンテナンス費用は含まれておりません
    • コの字型ブラケットの取付ピッチは@600を基準とします
    • 縦と横を構成するワイヤーピッチは自由に計画出来ます
    • 通常は、縦@200～300×横@400～600を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。
    • 連結金具：グリーンガイドはワイヤーピッチ@200までは、縦ワイヤー1本飛ばしで設置、ワイヤーピッチ@200以上は、縦ワイヤー1本に付き、1本設置




    DXF




     チェッククロス F：～H4,000



     レール_チェッククロス F：壁付



    ※ M10アンカーボルト等が打てる壁面に設置





    寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm×600mm)



    		概算設計価格 (税抜)
    パターン①
    • 被膜φ6 スパイラルワイヤーセット L=3,200×10本
    • アルミ製緑化レール L=2,000×1本
    • L型ブラケット(壁付け用)×4組
    • アイランナー×10個
    • グリーンカーテンフック×10個
    • 横段用 被膜φ6 スパイラルワイヤーセット L=2,200×4本
    • 横段用 ボルト支柱×8本
    		132,000円
    • 上端アンカーボルト及び取付工事費用、FRPプランター、植栽費用、メンテナンス費用は含まれておりません
    • L型ブラケットの取付ピッチは@600を基準とします
    • 縦と横を構成するワイヤーピッチは自由に計画出来ます
    • 通常は、縦@200～300×横@400～600を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。
    • 横段：アイボルト付き支柱でも可




    DXF




     チェッククロス F：～H4,000

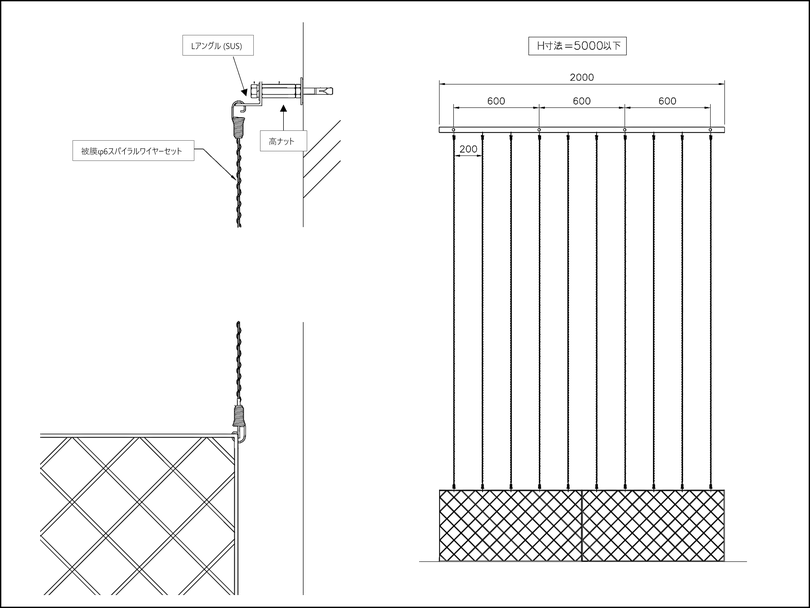

     アングル_ストライプ A：～H5,000 (壁付)



    ※ 中間振れ止め不要





    寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm)



    		概算設計価格 (税抜)
    パターン①
    • 被膜φ6 スパイラルワイヤーセット L=3,200×10本
    • Lアングル(SUS)×2m
    • 高ナット×4本
    		111,000円
    • 上端アンカーボルト及び取付工事費用、じゃかごプランター、植栽費用、メンテナンス費用は含まれておりません
    • Lアングルを固定する支柱取付ピッチは@600を基準とします
    • 構成するワイヤーピッチは自由に計画出来ます
    • 通常はワイヤーピッチ@200～300を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。
    • アングル穴あけ寸法 φ12～14
    • アングル穴あけ寸法指定あり




    DXF




     チェッククロス F：～H4,000

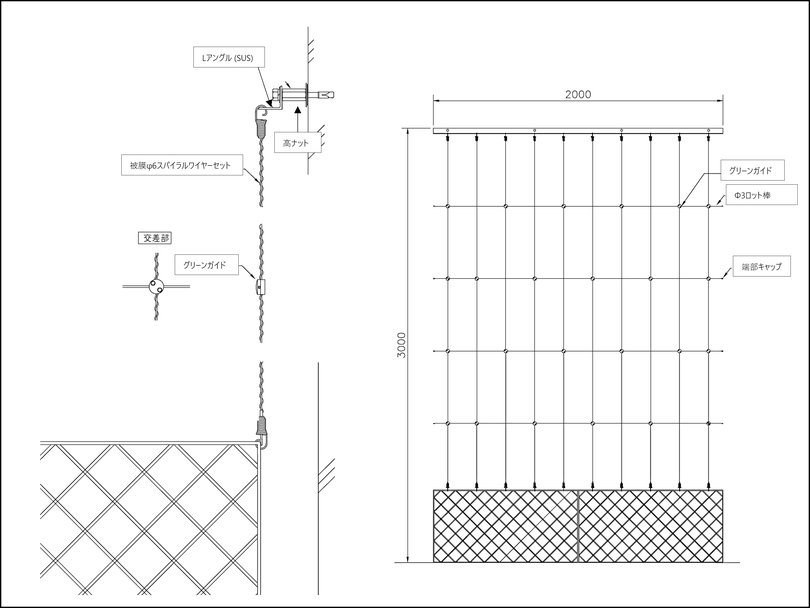

     アングル_チェッククロス E-1： ～H5,000 (壁付、開口部)



    ※ 上端以外にM10アンカーボルト等が打てない躯体：開口部での仕様になります





    寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm×600mm)



    		概算設計価格 (税抜)
    パターン①
    • 被膜φ6 スパイラルワイヤーセット L=3,200×10本
    • Lアングル(SUS)×2m
    • 高ナット×4本
    • φ3 ロット棒 L=2,000×4本
    • 連結金具 グリーンガイド×24個
    		147,000円
    • 上端アンカーボルト及び取付工事費用、じゃかごプランター、植栽費用、メンテナンス費用は含まれておりません
    • Lアングルを固定する支柱取付ピッチは@600を基準とします
    • 縦と横を構成するワイヤーピッチは自由に計画出来ます
    • 通常は、縦@200～300×横@400～600を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。
    • 連結金具：グリーンガイドはワイヤーピッチ@200までは、縦ワイヤー1本飛ばしで設置、ワイヤーピッチ@200以上は、縦ワイヤー1本に付き、1本設置




    DXF




     チェッククロス F：～H4,000

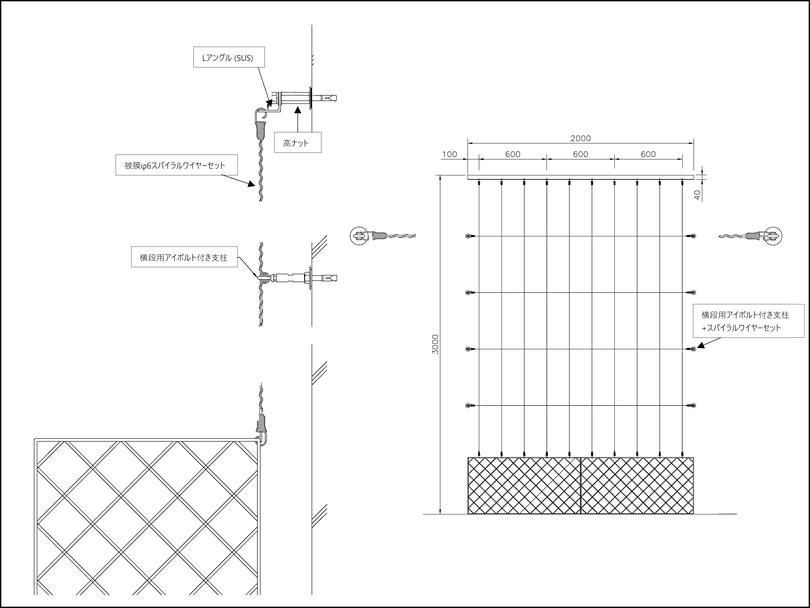

     アングル_チェッククロス F：壁付



    ※ M10アンカーボルト等が打てる壁面に設置





    寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm×600mm)



    		概算設計価格 (税抜)
    パターン①
    • 被膜φ6 スパイラルワイヤーセット L=3,200×10本
    • Lアングル(SUS)×2m
    • 高ナット×4本
    • 横段用 被膜φ6 スパイラルワイヤーセット L=2,200×4本
    • 横段用 アイボルト付き支柱×8本
    		152,000円
    • 上端アンカーボルト及び取付工事費用、じゃかごプランター、植栽費用、メンテナンス費用は含まれておりません
    • Lアングルを固定する支柱取付ピッチは@600を基準とします
    • 縦と横を構成するワイヤーピッチは自由に計画出来ます
    • 通常は、縦@200～300×横@400～600を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。
    • 横段：ボルト支柱でも可




    DXF




     チェッククロス F：～H4,000

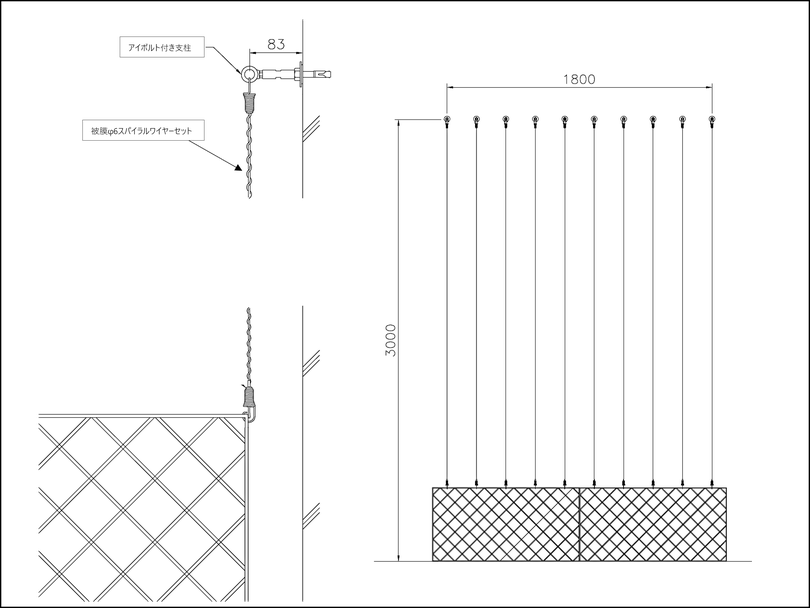

     アイボルト付き支柱_ストライプ A：～H5,000 (壁付)



    ※ 中間振れ止め不要





    寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm)



    		概算設計価格 (税抜)
    パターン①
    • 被膜φ6 スパイラルワイヤーセット L=3,200×10本
    • アイボルト付き支柱×10本
    		87,000円
    • 上端アンカーボルト及び取付工事費用、じゃかごプランター、植栽費用、メンテナンス費用は含まれておりません
    • 通常はワイヤーピッチ@200～300を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。




    DXF




     チェッククロス F：～H4,000

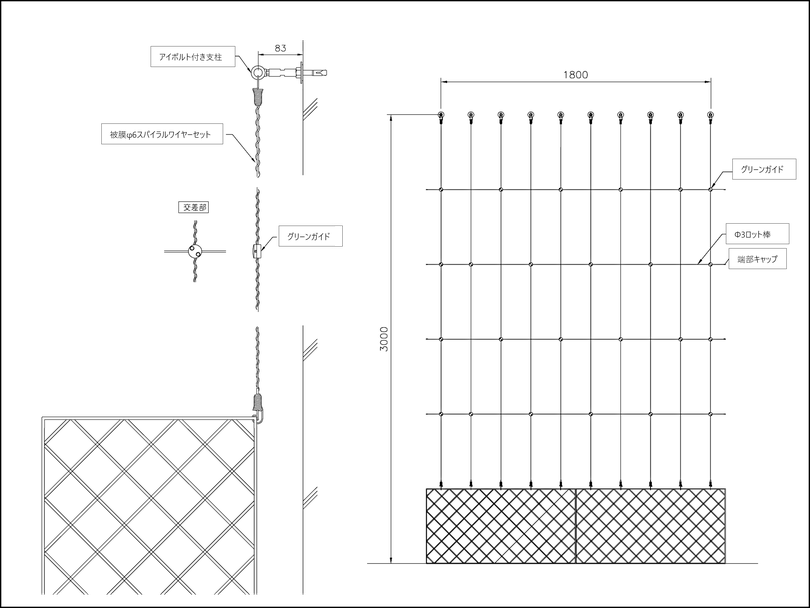

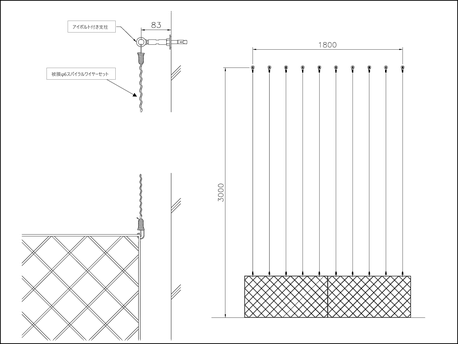

     アイボルト付き支柱_チェッククロス D： ～H5,000 (壁付、開口部)



    ※ 上端以外にM10アンカーボルト等が打てない躯体：開口部での仕様になります





    寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm×600mm)



    		概算設計価格 (税抜)
    パターン①
    • 被膜φ6 スパイラルワイヤーセット L=3,200×10本
    • アイボルト付き支柱×10本
    • φ3 ロット棒 L=2,000×4本
    • 連結金具 グリーンガイド×24個
    		124,000円
    • 上端アンカーボルト及び取付工事費用、じゃかごプランター、植栽費用、メンテナンス費用は含まれておりません
    • 通常は、縦@200～300×横@400～600を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。
    • 連結金具：グリーンガイドはワイヤーピッチ@200までは、縦ワイヤー1本飛ばしで設置、ワイヤーピッチ@200以上は、縦ワイヤー1本に付き、1本設置




    DXF




     チェッククロス F：～H4,000



     アイボルト付き支柱_チェッククロス E：壁付



    ※ M10アンカーボルト等が打てる壁面に設置





    寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm×600mm)



    		概算設計価格 (税抜)
    パターン①
    • 被膜φ6 スパイラルワイヤーセット L=3,200×10本
    • アイボルト付き支柱×10本
    • 横段用 被膜φ6 スパイラルワイヤーセット L=2,200×4本
    • 横段用 アイボルト付き支柱×8本
    		152,000円
    • 上端アンカーボルト及び取付工事費用、じゃかごプランター、植栽費用、メンテナンス費用は含まれておりません
    • 通常は、縦@200～300×横@400～600を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。
    • 横段：ボルト支柱でも可




    DXF
