ワイヤー・プランター一体型壁面緑化工法
アルティマ壁面緑化システム (プランター仕様)
*画像は参考となります
- 株式会社トーシンコーポレーション【FRPプランタ一】と被膜φ6 スパイラルワイヤーセットが一体型となったFRPプランター仕様
- じゃかご(蛇篭)プランターと被膜φ6 スパイラルワイヤーセットが一体型となった、じゃかごプランター仕様
- 施工性、機能性、デザイン性、コストメリットに優れたシステム
- つる植物登攀用 緑化ワイヤー【被膜φ6 スパイラルワイヤーセット】使用！
- ワイヤーならではの自由な張りパターン (ストライプ､チェッククロス)に対応！
|
製品特徴 (FRPプランター仕様)
|
左図：参考図になります

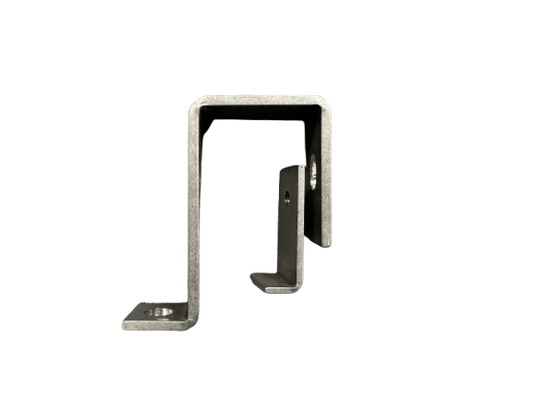

右図：FRPプランター専用部材 グリーンカーテンフック
弊社壁面緑化システム部材は、プランター緑化のリーディングカンパニーであるトーシンコーポレーション様の仕様ニーズに合致した事から【TLC壁面ワイヤー】として、ご採用をいただいております。

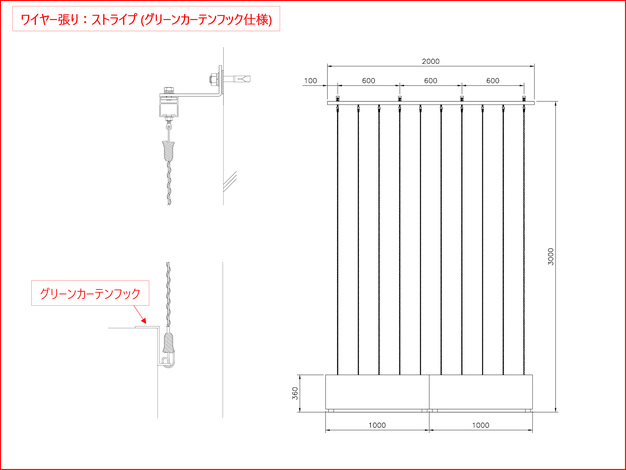

TLC壁面ワイヤー専用部材として開発したFRP連結プランター専用 グリーンカーテンフック。グリーンカーテンフックを使用する事で、ワイヤー・プランター一体型壁面緑化を実現出来ました。
FRPプランターは特注製作対応が出来、機能性だけでなく、景観美も重要視しているので、弊社部材との親和性が高いプランターになります。
本システムの主な特長を4点、ご説明致します。
|

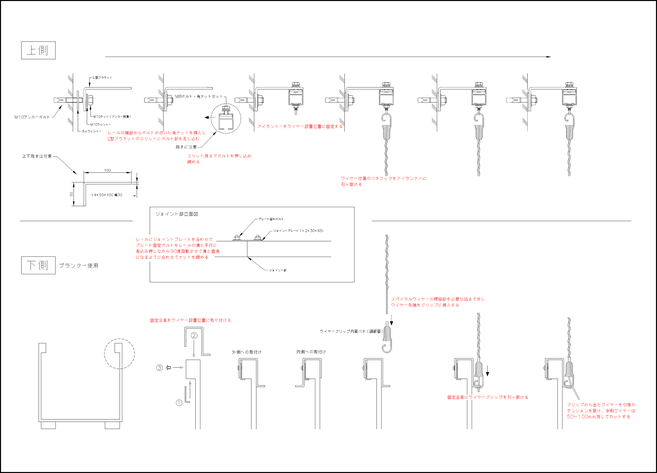

理由①_施工性
|
|
|
理由②_機能性
|
|
|

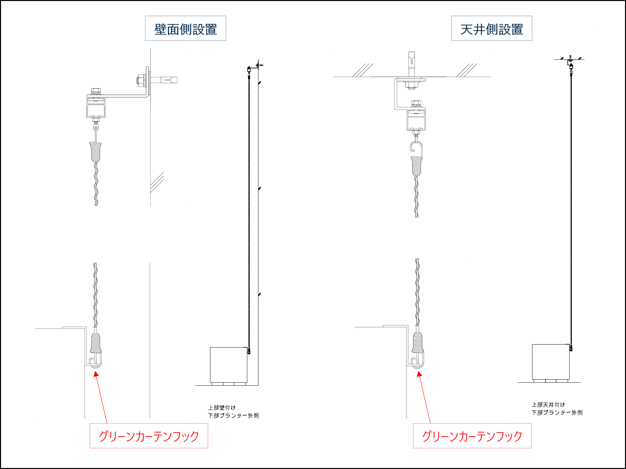

左図
|
右図 |
|
ワイヤー張り：垂直張り

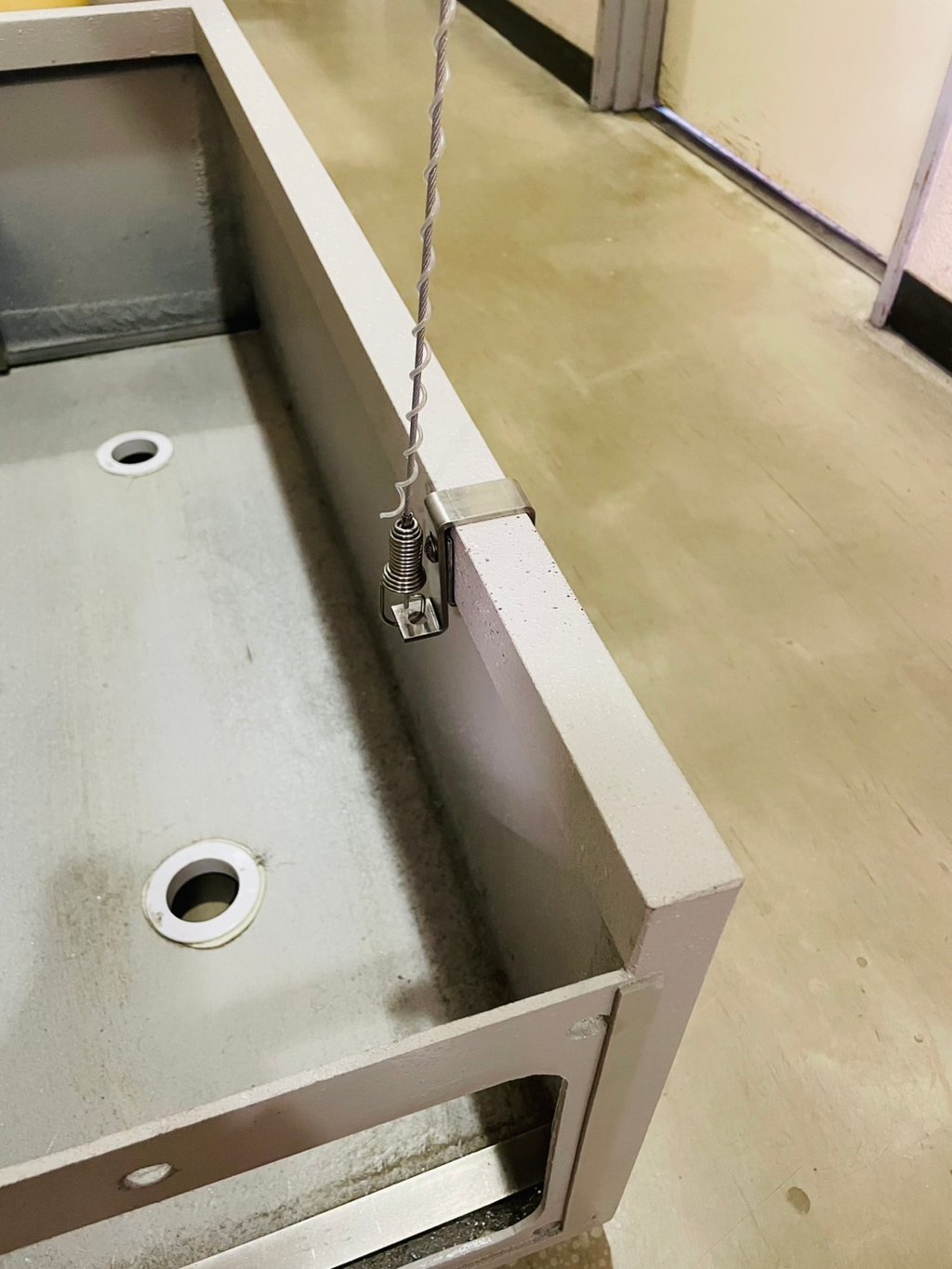

取付位置：プランター内側 |

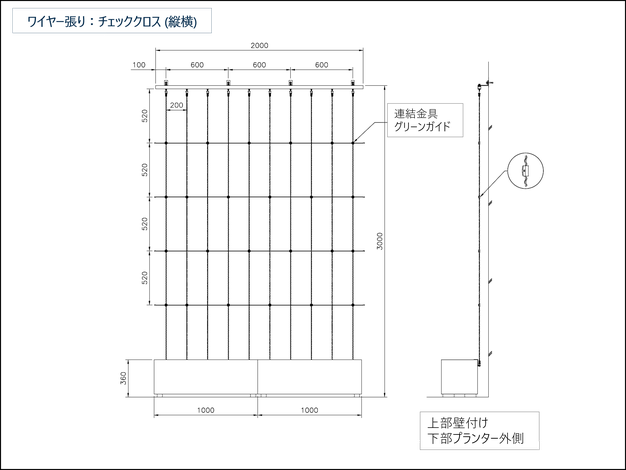

ワイヤー張り：傾斜張り

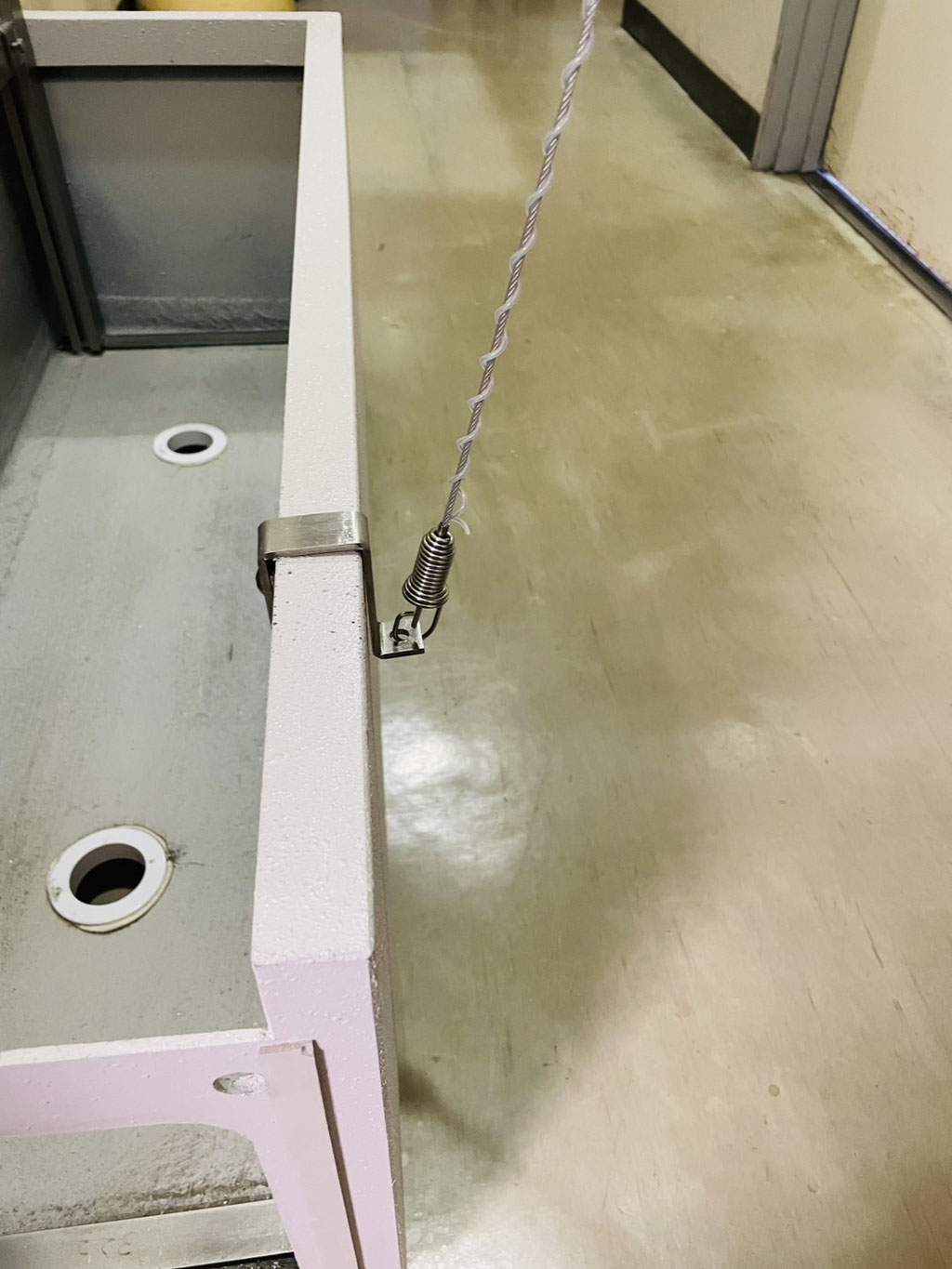

取付位置：プランター外側 |
躯体への取付は、壁面側でも天井側でも可能
|

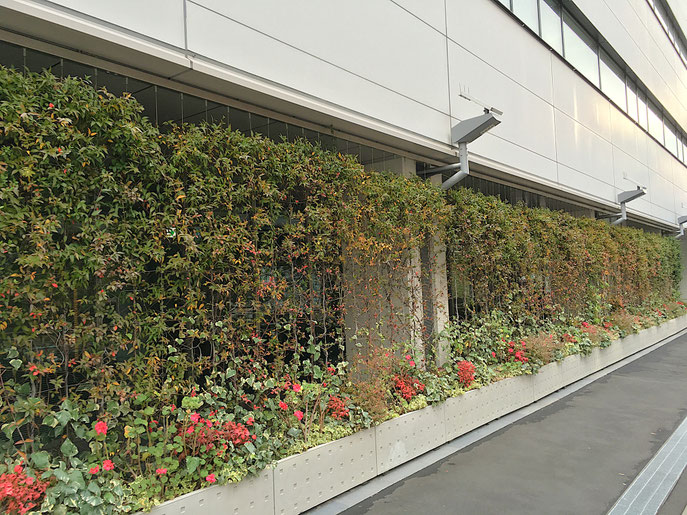

理由③_デザイン性
|
|
|
理由④_コスト
|
|
|
製品特徴 (じゃかご(蛇篭)プランター仕様)
|

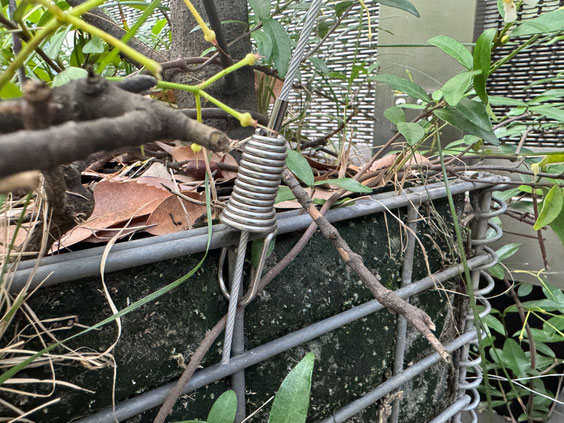

ワイヤー・プランター一体型壁面緑化のラインアップの一つとして、スパイラルワイヤーセット(グリップ内蔵バネフック)をじゃかご(蛇篭)プランターに直接取り付ける事でワイヤー納まり支持材、アンカーボルト等の部材を少なくする事が出来ます。
納まり部材を少なくする事でコストメリット、且つ取付も極めて簡単な納まり仕様になります。
※ ワイヤーセット1本辺りの荷重値は上端支持材、下端プランターに5kg～10kg程度になりますので、ご注意下さい。

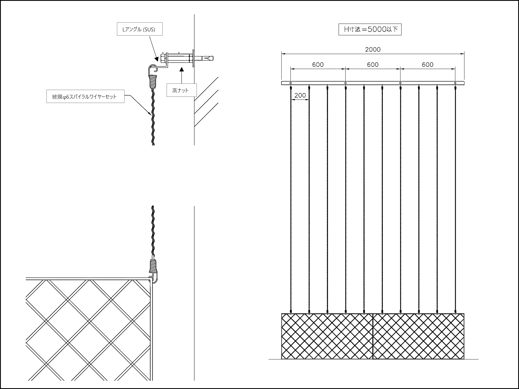

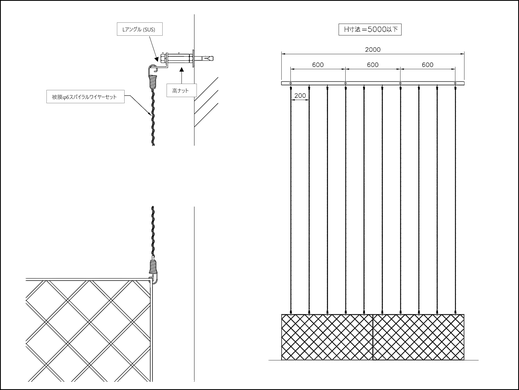

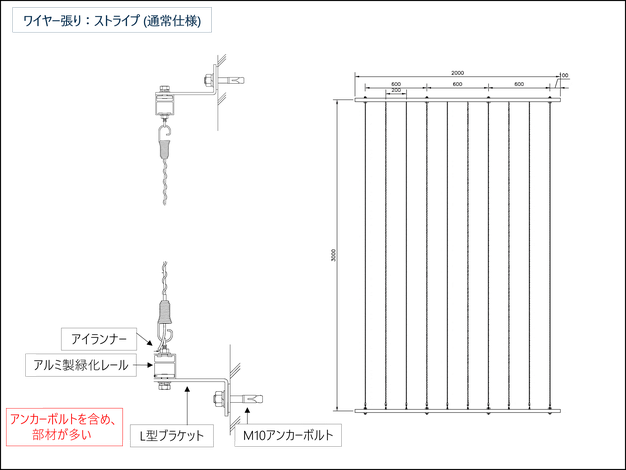

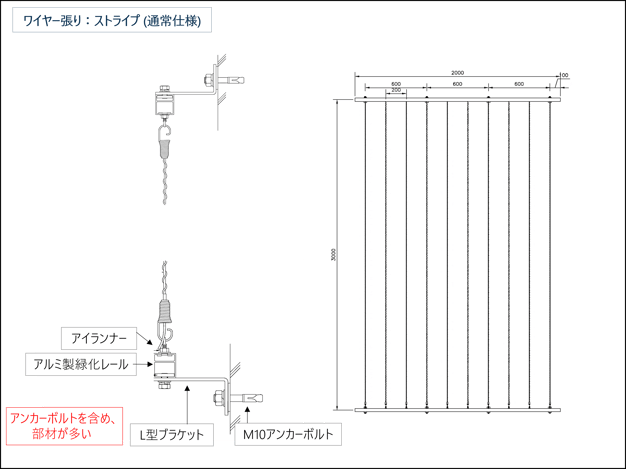

- 納まり支持材：Lアングル

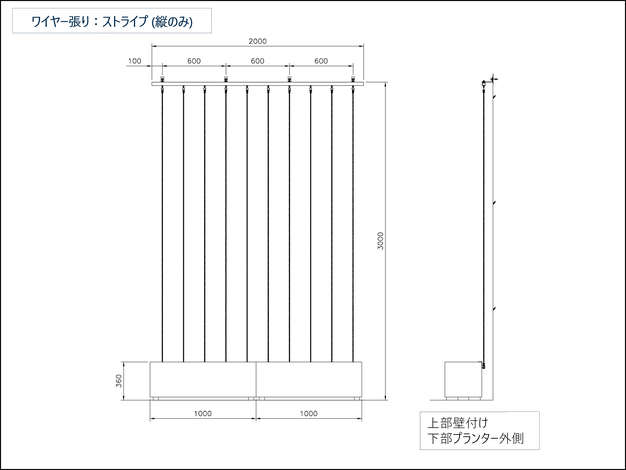

- ワイヤー張り：ストライプ (縦のみ)

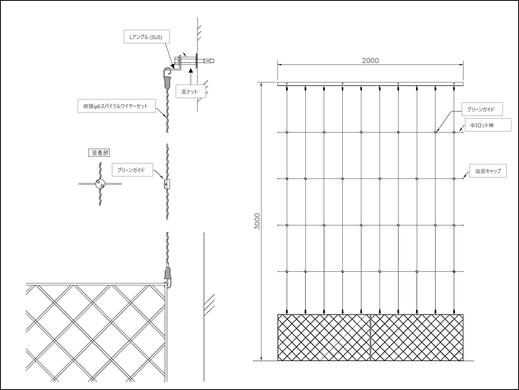

- 納まり支持材：Lアングル (開口部)

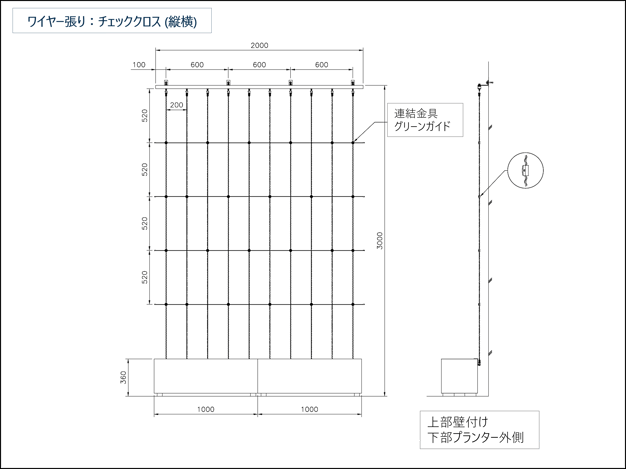

- ワイヤー張り：チェッククロス (縦横)

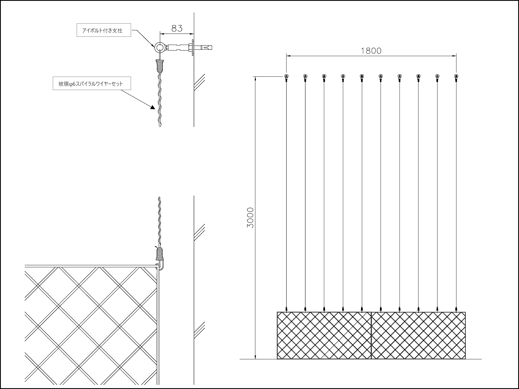

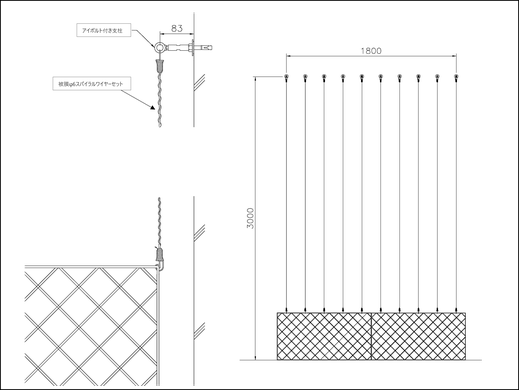

- 納まり支持材：アイボルト付き支柱
- ワイヤー張り：ストライプ (縦のみ)

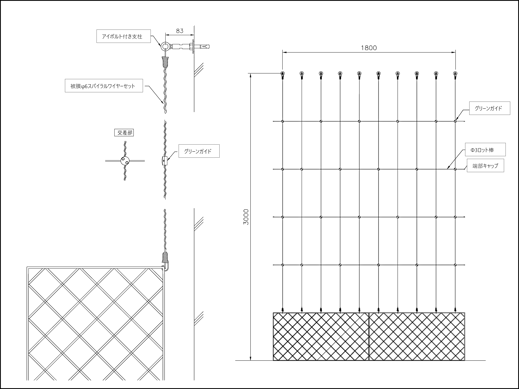

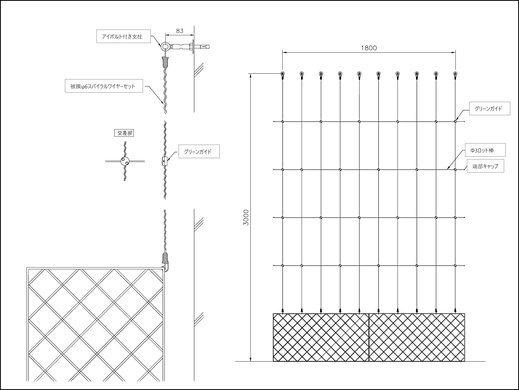

- 納まり支持材：アイボルト付き支柱 (開口部)
- ワイヤー張り：チェッククロス (縦横)
|
使用プランター別_参考概算設計価格
|
- 概算設計価格は税抜きとなります
- 株式会社 トーシンコーポレーション製FRPプランター仕様の場合、高さはH4,000程度までとなります。
- じゃかごプランター仕様の場合、高さはH5,000程度までとなります。
- ワイヤー張りはストライプ(縦のみ)、チェッククロス(縦横)となります。
- ワイヤーセット1本辺りの荷重値は上端緑化レール(支持材)、下端プランターに5kg～10kg程度になります。
|
① 植栽は地植えではなく、プランターを使用する
|
||
| ↓ はい | ↓ いいえ 地植え | |
|
② FRPプランターを使用する
|
||
| ↓ はい | ↓ いいえ じゃかごプランターを使用する | |
|
FRPプランター仕様
|
じゃかご(蛇篭)プランター仕様 | ワイヤー式壁面緑化システム |
|
