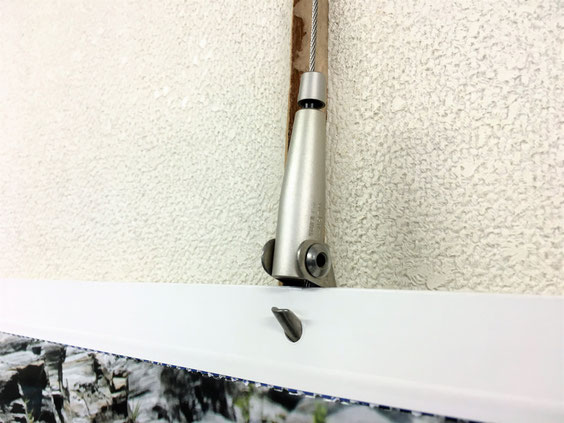

ピクチャーハンガー セイフティーフックシリーズ
部材構成【製品仕様・製品姿図 (PDF)】、設置手順書 (PDF)
|
ストライプ A： ～H5,00 |
|
部材構成【製品仕様、製品姿図】(PDF)
|
※各種ワイヤー長は、L=1,000mm・1,500mmを標準としておりますが、これ以外の長さにも特注で対応いたします。
※改良のため、予告なく形状・仕様を変更することがあります。
※レール他、一部商材の在庫が無くなり次第、受注生産にて対応予定
※UGS-1、U-150、1540-BSに関して、ワイヤーループを引っかけるフック金具必須
| 使用用途 | 弊社レール有無 | 許容荷重 | ワイヤー線径 |
納まり図(PDF) |
|
| UGS-F | 壁付け | 有 | 65kg以内 | φ1.5 | |
| U-150F | 壁付け | 有 | 50kg以内 | φ1.5 | |
| 1540-F | 壁付け | 有 | 40kg以内 | φ1.2 | |
| UIA-PF | 壁付け | 有 | 2kg以内 | φ0.8 | |
| UGS-RA |
天井付け |
有 | 65kg以内 | φ1.5 | |
| U-150RA | 天井付け | 有 | 50kg以内 | φ1.5 | |
| U-1540RA | 天井付け | 有 | 40kg以内 | φ1.2 | |
| UIA-PFRA | 天井付け | 有 | 2kg以内 | φ0.8 | |
| UGS-1 | 壁付け、天井付け | 無 | 65kg以内 | φ1.5 | |
| U-150 | 壁付け、天井付け | 無 | 50kg以内 | φ1.5 | |
| 1540-BS | 壁付け、天井付け | 無 | 40kg以内 | φ1.2 |
|
レール ※ 在庫が無くなり次第、受注生産にて対応予定
|
|
UIA-PR型 S
|
|
※当社テストの結果、最大荷重値の1/3以上の安全率で設定しています |
|
UIA-PR型 B
|
|
※当社テストの結果、最大荷重値の1/3以上の安全率で設定しています |
|
UIA-CL (端部キャップ)
|
|
|
レールジョイント (レール連結用)
|
| 材質：ステンレス |
| L=30mm×10mm |
|
ストライプ A： ～H5,00 |
|
弊社レール壁付け ※ 在庫限りとなります在庫が無くなり次第、受注生産にて対応予定
|
|
UGS-F
|
|
|
|
|
|
U-150F
|
|
|
|
|
|
1540-F
|
|
|
|
|
|
UIA-PF
|
|
|
|
|
|
ストライプ A： ～H5,00 |
|
弊社レール天井付 ※ 在庫限りとなります在庫が無くなり次第、受注生産にて対応予定
|
|
UGS-RA
|
|
|
|
|
|
U-150RA
|
|
|
|
|
|
1540-RA
|
|
|
|
|
|
UIA-PFRA
|
|
|
|
|
|
ストライプ A： ～H5,00 |
|
他社レール壁付、天井付
|
※ レール側にワイヤーループを引っかけるフック金具が必須となります
|
UGS-1
|
|
|
|
|
|
U-150
|
|
|
|
|
|
1540-BS
|
|
|
|
|
|
ストライプ A： ～H5,00 |
|
設置手順書 (PDF_カタログ抜粋)
|
※下地が異なりますので、レール取付ビスは含まれておりません。壁材に合ったビスをご選択下さい。推奨：φ3.5～φ4.0 長さ 30mm以上
※下地位置が異なりますので、レールへの穴あけは行っておりません。下地位置をご確認の上、穴あけをお願い致します。推奨: 4.5mm～5.0mmの穴あけを電動ドリルなどで行って下さい
※ワイヤー角度は30度以内、また適度にワイヤーを張った状態で設置していただくことを推奨しています。
