アルティマ ターンバックル

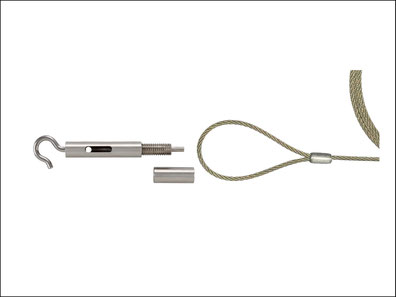

【セット商品】ターンバックル UTB-30BN+ワイヤー

構成部材:

・ターンバックル UTB-30BN (端部形状:フック)×1組

・ワイヤー (線径φ3.0)×1本 L=2,000もしくは、L=3,000から選択

 先端フックもしくは先端ループから選択



※ 許容荷重:65kg以内となります







¥6,600

¥5,280

  • お届け日数:10日程度 ※在庫次第で出荷が早くなる可能性がございます



 仕様





品番

UTB-30BN

フック ループ

端部の形状

フック フック ループ
パイプ穴の形状 長穴

使用線径

ステンレスワイヤーΦ3

φ3.0  φ3.0
材質 ステンレス SUS304 (7×7)、スチール  SUS304 (7×7)
安全荷重

SUS 640N(65kg以内)

-
備考 ワイヤー長の調整可能

φ6フック、フック開口部寸法:11mm

ワイヤー長:L=2,000mm、3,000mm

相手側支持材がアイナット金具の場合に使用可

ループ径φ45、ループ長 ≒75mm

ワイヤー長:2,000mm、3,000mm

梁、柱などの部材にループを通して使用

部材構成:F_1 1本 L=2,000mm×1本 -
部材構成:F_2 1本 L=3,000mm×1本 -
部材構成:L_1 1本 - L=2,000mm×1本
部材構成:L_2 1本 - L=3,000mm×1本



 ご注意



  • 物を吊るなどの用途には適しません。
  • 安全荷重はあくまでもターンバックル側の強度です。施工の際は、吊り金具・サポート材などの強度も考慮してください
  • レベルの調整は荷重がかからない状態で行ってください。
  • 振動がある場所でのご使用はお避けください。
  • 本体およびワイヤーなどに塗料や油等は塗らないでください。
  • ワイヤーの切り口がほどけているとグリップ部に入り難くなります。
  • 基本的にはアルティマ ターンバックル専用以外のワイヤーは使用しないでください。
  • ワイヤーの標準寸法はL=2000mm・L=3000mmです。その他の寸法はご相談ください。
  • ワイヤーは相手に合わせ、端部形状をお選びください。
