    アルティマ ライン グリップ

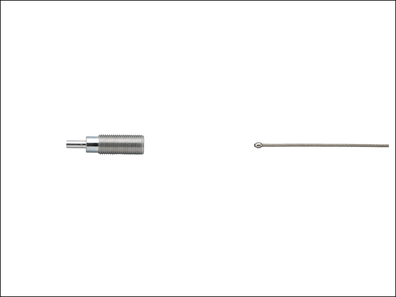

    φ1.5 ULG

    ワイヤーセットA_1



    φ1.5 ULG

    ワイヤーセットA_2

    • ULG-1208 G
    • 端子付きワイヤー L=1m
    • ULG-1208 G
    • 端子付きワイヤー L=1.5m

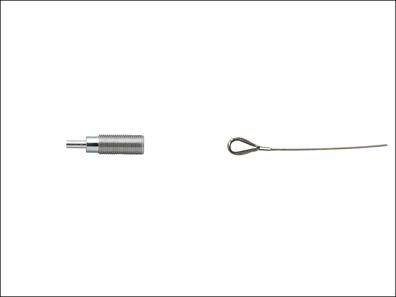

    φ1.5 ULG

    ワイヤーセットB_1



    φ1.5 ULG

    ワイヤーセットB_2

    • ULG-1208 G
    • シンブル金具付きワイヤー L=1m
    • ULG-1208 G
    • シンブル金具付きワイヤー L=1.5m

    【セット品】φ1.5ULGワイヤーセットA、B

    【セット品】φ1.5ULGワイヤーセットA、B

    構成部材：

    ・ULG-1208 G×1個

    ・ワイヤー(線径φ1.5)×1本  L=1,000もしくはL=1,500

    　ボール端子付きワイヤーもしくはシンブル金具付きワイヤーから選択





    ※ 化粧ナット×1個、管ナット×2個が含まれております

    ※ 許容荷重：55kg以内となります





    ￥750

    税別 / 送料別途

    次の地域は送料無料: 全ての地域を表示 詳細を閉じる

    • お届け日数：10日程度 ※在庫次第で出荷が早くなる可能性がございます
    製品姿図(PDF)


     仕様





    ULG-1208 G



    • ワイヤー線径：φ1.5
    • 材質：真鍮
    • 仕上げ：三価クロメート
    • ネジ仕様：M8 Ｐ=0..75
    • 許容荷重：540N _55kg内
    • 備考：別売_化粧ナット(生地・Cr.)、管ナット(細目)



    ボール端子



    • ワイヤー線径：φ1.5
    • 材質：SUS304 (7×7)
    • ワイヤー長：L=1,000mm、1,500mm
    • 使用方法：相手側支持材が端末金具の場合



    シンブル金具付き



    • ワイヤー径：φ1.5
    • 材質：SUS304 (7×7)、スチール
    • ワイヤー長：L=1,000mm、1,500mm
    • 使用方法：相手側支持材に引っかけて使用

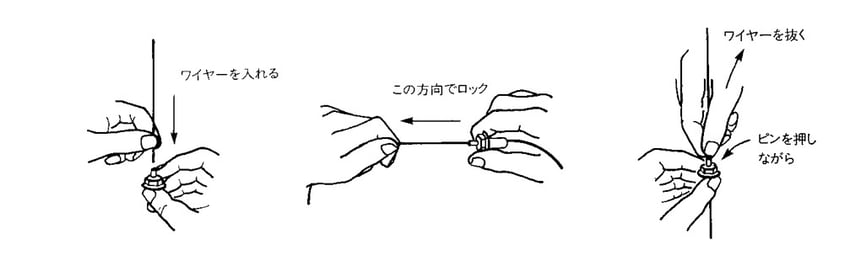

     設置手順




     ご注意



    • グリップはロック力が強いため、荷重を加えたあとのロック解除に力が要る場合がありますが、強く解除させても再度のロック機能に支障はありません。
    • グリップは機構が中に入っているために、通常のボルト類よりトルク値は小さくなります。無理な締め込みはしないでください。
    • ワイヤーの切り口がほどけているとグリップに入り難くなります。ワイヤーはきれいにカットして捻るようにいれるとスムーズに入ります。
    • グリップから出た余分なワイヤーは、40～50mm残してカットしてください。また余分なワイヤーが無理に押し曲げられるとロック機能に影響がでる場合がありますのでご注意ください。
    • 安全のために傷んだり曲がったりしたワイヤーは使用しないでください。
    • 本製品に塗料や油などを塗らないでください。
